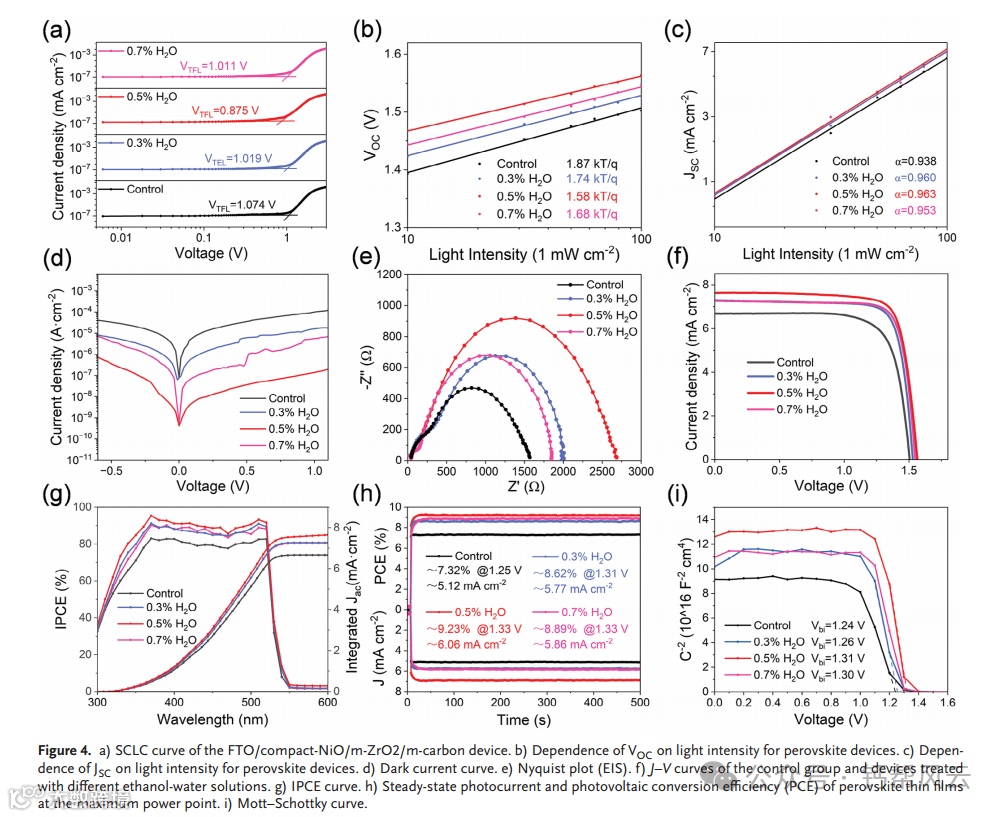

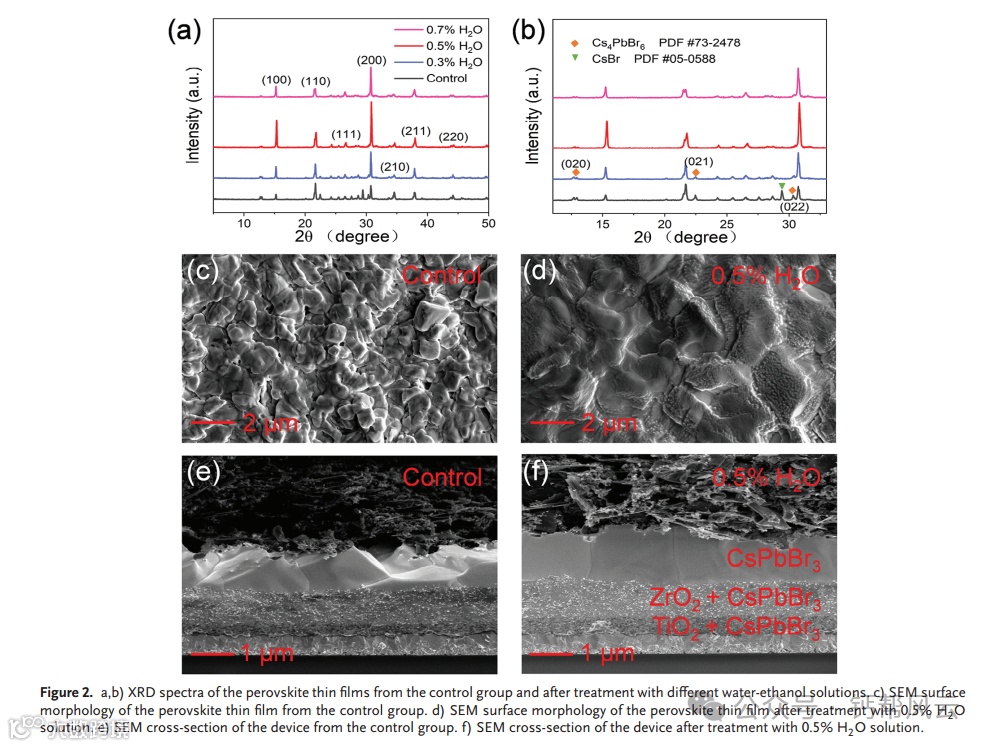

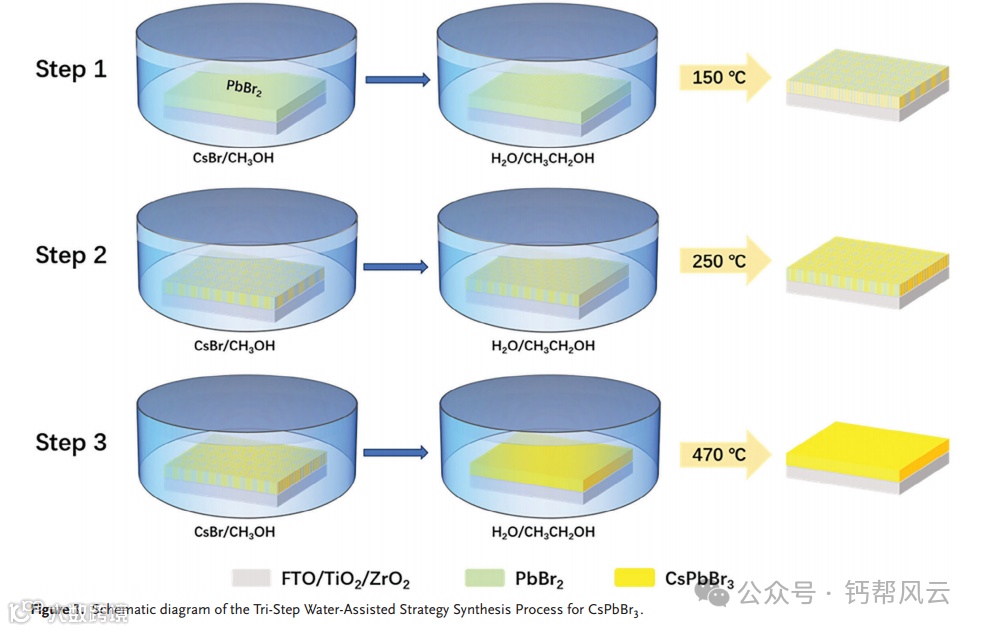

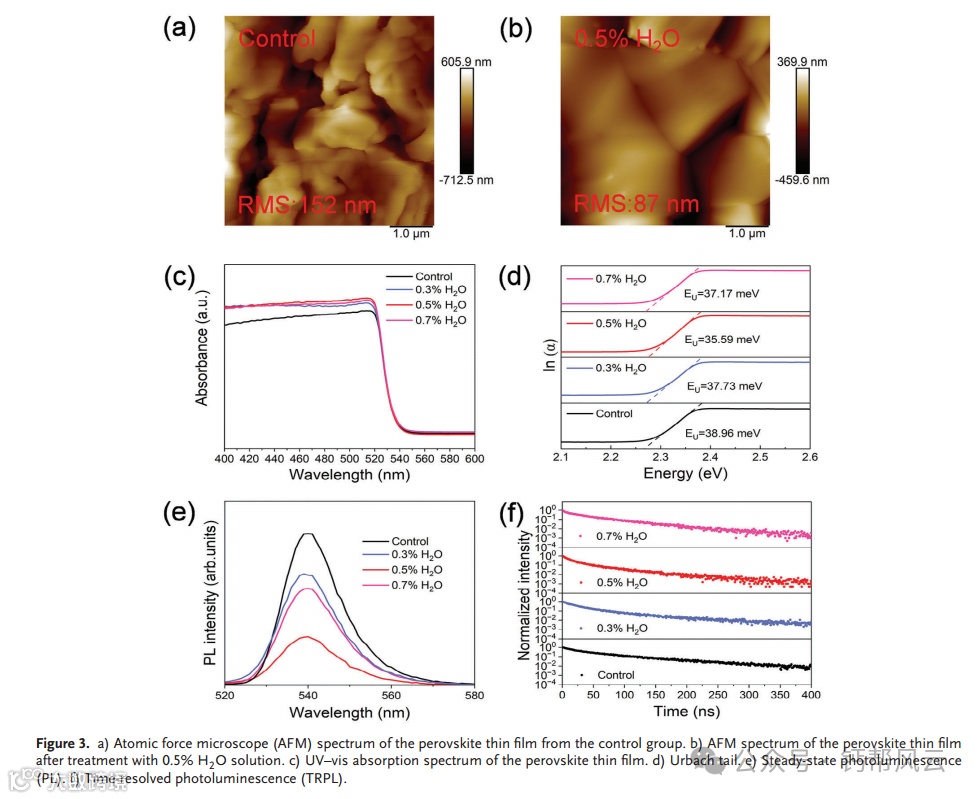

水分子通常被认为是钙钛矿的“天然克星”，钙钛矿太阳能电池领域的大多数研究人员在很大程度上避开了水分子。这导致了研究水分子对钙钛矿结晶的有益影响的重大障碍。本研究发现，利用含水量最小的乙醇，并在同一溶剂中对全无机钙钛矿进行三种不同的退火温度处理，可以有效去除残余的CsBr，减少Cs4PbBr6相的形成。通过选择最佳含水量，CsPbBr3的结晶质量、钙钛矿/碳界面以及介孔填充效果都得到了显著改善。乌尔巴赫能(Eu)从38.96降低到35.59 meV，缺陷密度从4.16 × 1014降低到3.39 × 1014 cm−3。结果，功率转换效率(PCE)由对照组的7.55%提高到9.37%。在温度(T)为85℃、相对湿度(RH)为40%的恶劣环境条件下，1200 h的跟踪测试保留了初始PCE的89.3%，该研究标志着高稳定高效的全无机可印刷介观钙钛矿太阳能电池的制造取得了突破。
文献来源:
https://doi.org/10.1002/smll.202404044
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
