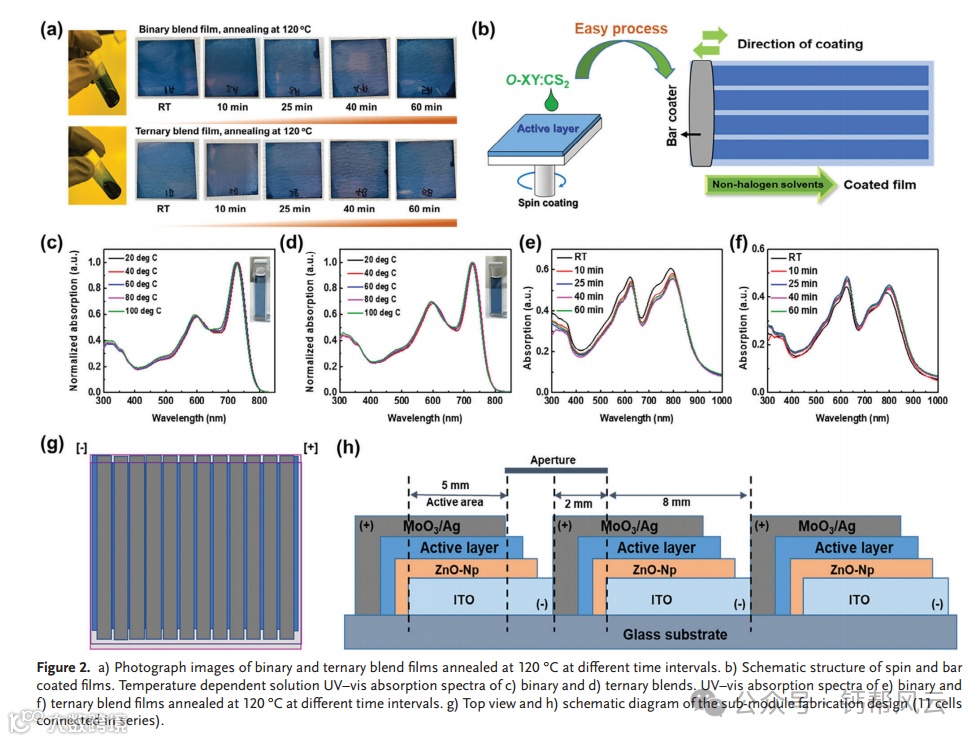

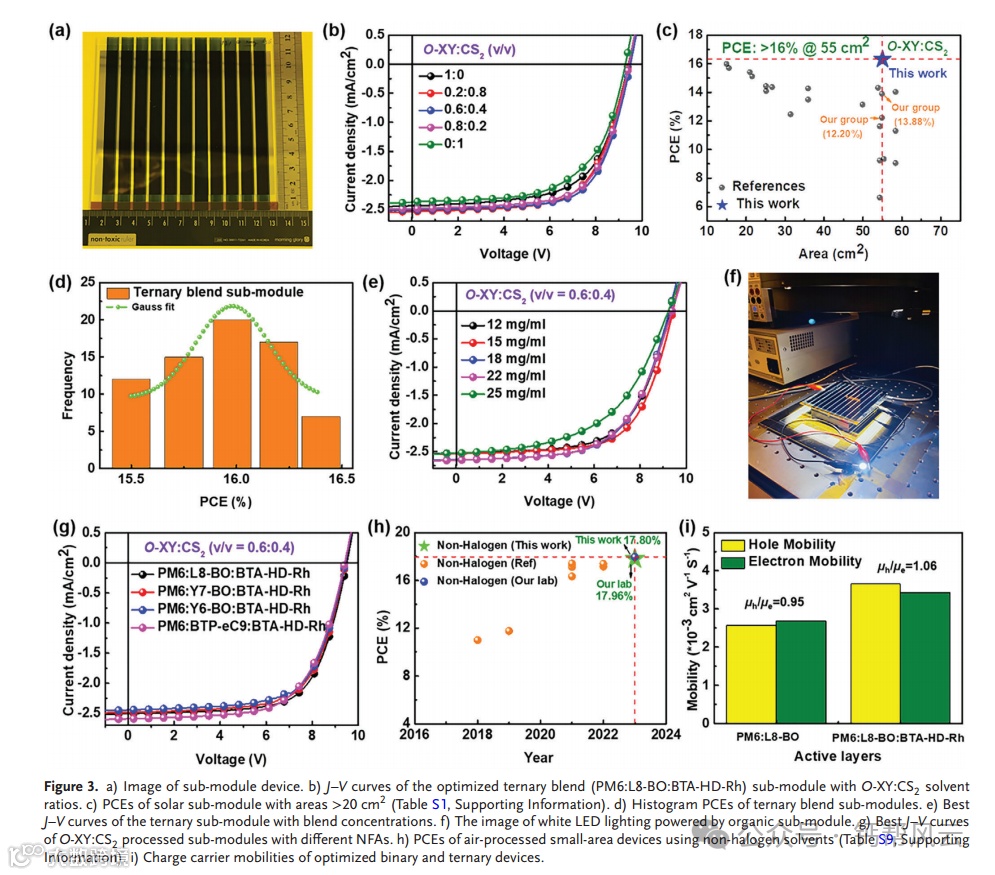

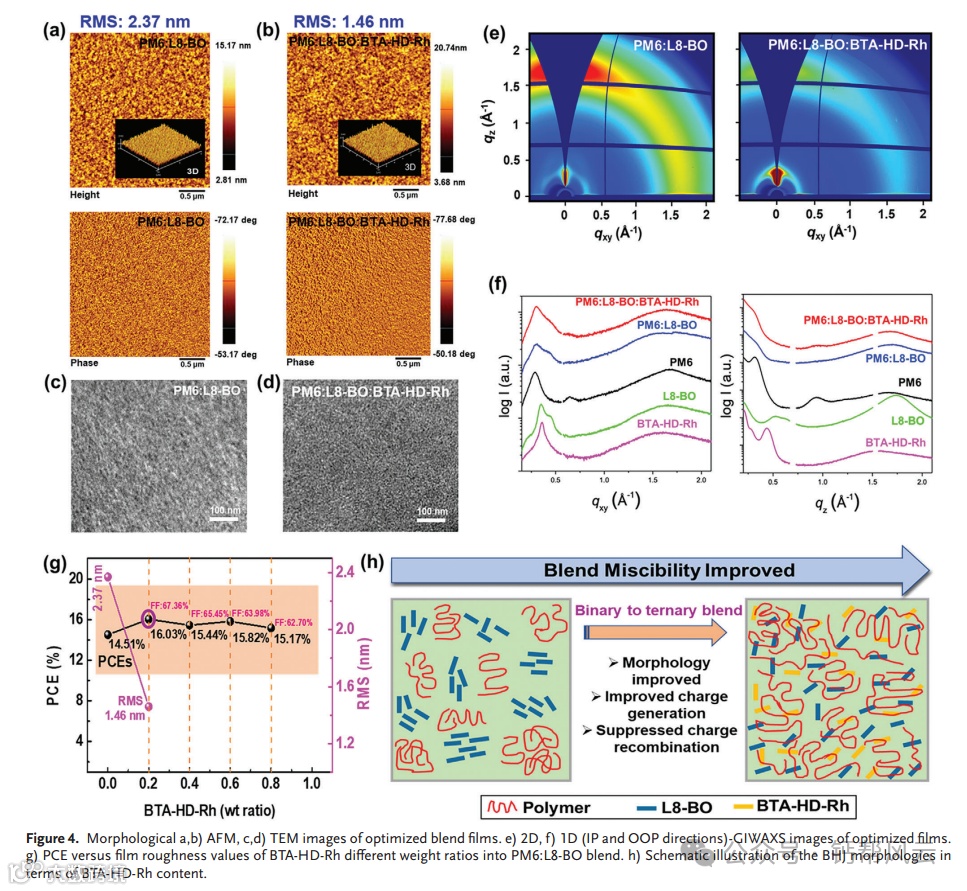

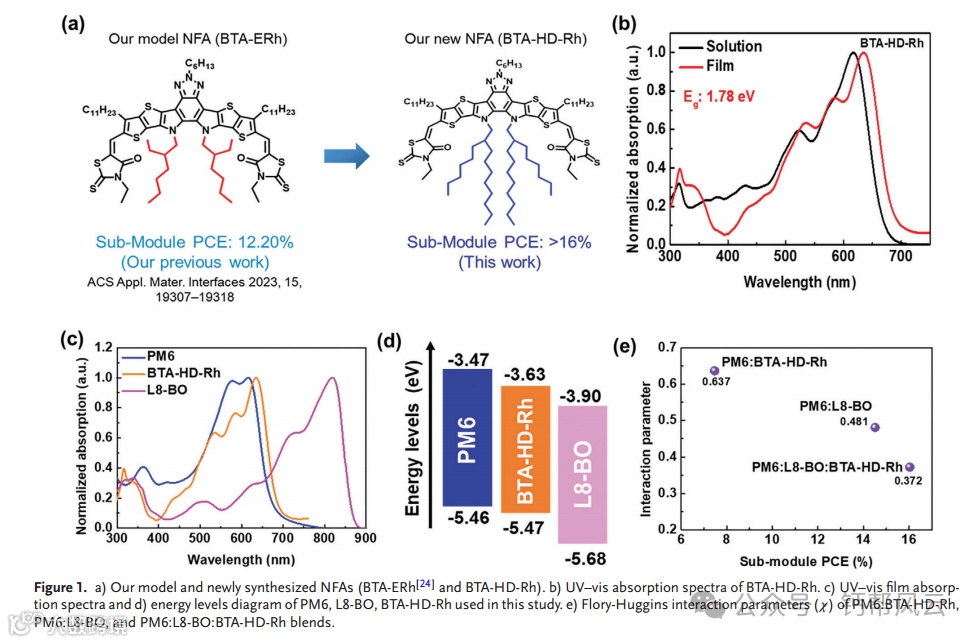

由于目前高性能非富勒烯受体(NFA)的快速聚集，制造环境友好、溶剂处理、高效的有机光伏子模块仍然具有挑战性。因此，目前还没有设计出能够在大面积有机光伏组件中实现最优聚合的新型nfa。在这里，合成了一个名为BTA-HD-Rh的NFA，它具有较长的(己基-癸基)侧链，具有良好的溶解性和最佳的聚集性。有趣的是，将微量的新NFA (BTA-HD-Rh)整合到PM6:L8-BO体系中，可以提高在无卤溶剂(邻二甲苯:二硫化碳(O-XY:CS2))中的溶解度，并且可以控制聚集。然后在环境条件下(温度为25±3℃，湿度为30-45%)制作太阳能子模块。最终，冠军55cm2子模块在O-XY:CS2溶剂中实现了>16%的令人兴奋的效率，这是子模块中最高的PCE。值得注意的是，BTA-HD-Rh掺杂PM6:L8-BO的最高效率与高混相、低Flory-Huggins参数(0.372)、良好定义的纳米级形貌和高电荷输运密切相关。本研究表明，精心选择的侧链工程为NFA提供了迷人的特性，可以控制活性层的整体聚集，从而在环保溶剂中获得优越的子模块性能。
文献来源:
https://doi.org/10.1002/advs.202404997
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
