电化学阻抗谱 （Electrochemical Impedance Spectroscopy，EIS）: 将电化学系统看作是一个等效电路，这个等效电路是由电阻（R）、电容（C）、电感（L）等基本元件按串联或并联等不同方式组合而成，通过EIS，可以测定等效电路的构成以及各元件的大小，利用这些元件的电化学含义，来分析电化学 系统的结构和电极过程的性质等。

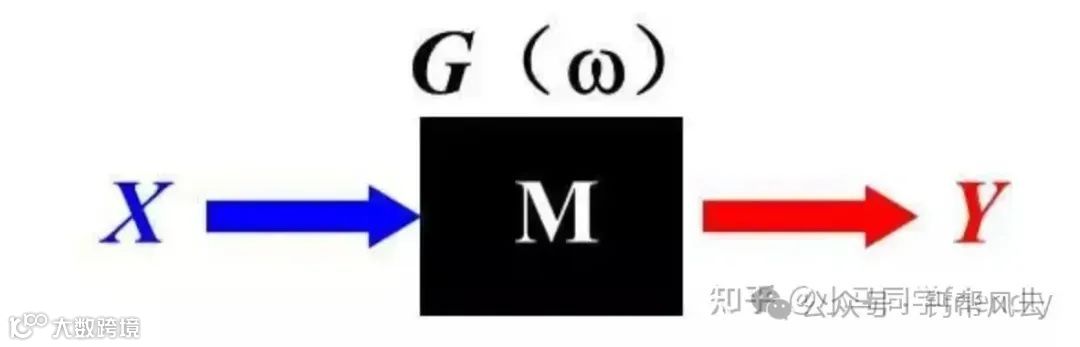

给黑箱（电化学系统M）输入一个扰动函数X，它就会输出一个响应信号Y。用来描述扰动与响应之间关系的函数，称为传输函数G(w)。若系统的内部结构是线性的稳定结构，则输出信号就是扰动信号的线性函数。

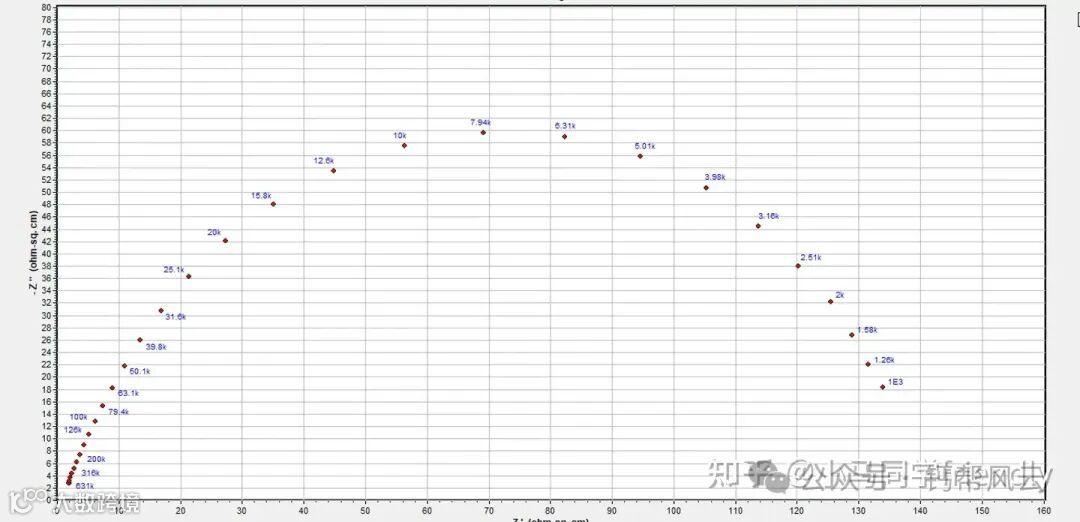

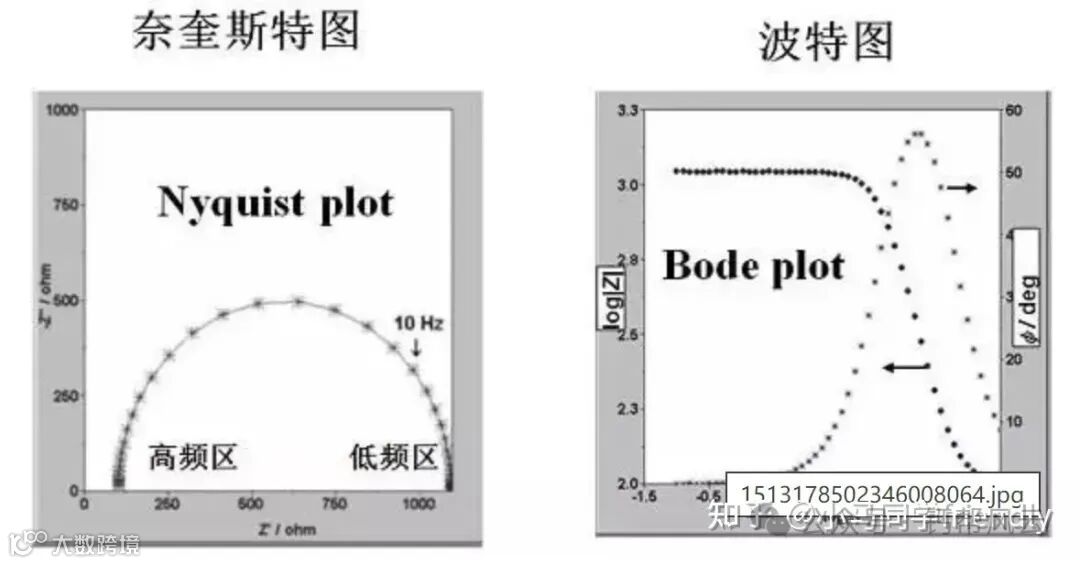

EIS技术就是测定不同频率w（f）的扰动信号X和响应信号Y的比值，得到不同频率下阻抗的实部Z’、虚部Z”、模值|Z|和相位角f，然后将这些量绘制成各种形式的曲线，就得到EIS抗谱。常用的电化学阻抗谱有两种：一种叫做奈奎斯特图 （Nyquist plot）， 一种叫做波特图 （Bode plot）。
EIS的数据处理与解析-等效电路曲线拟合法

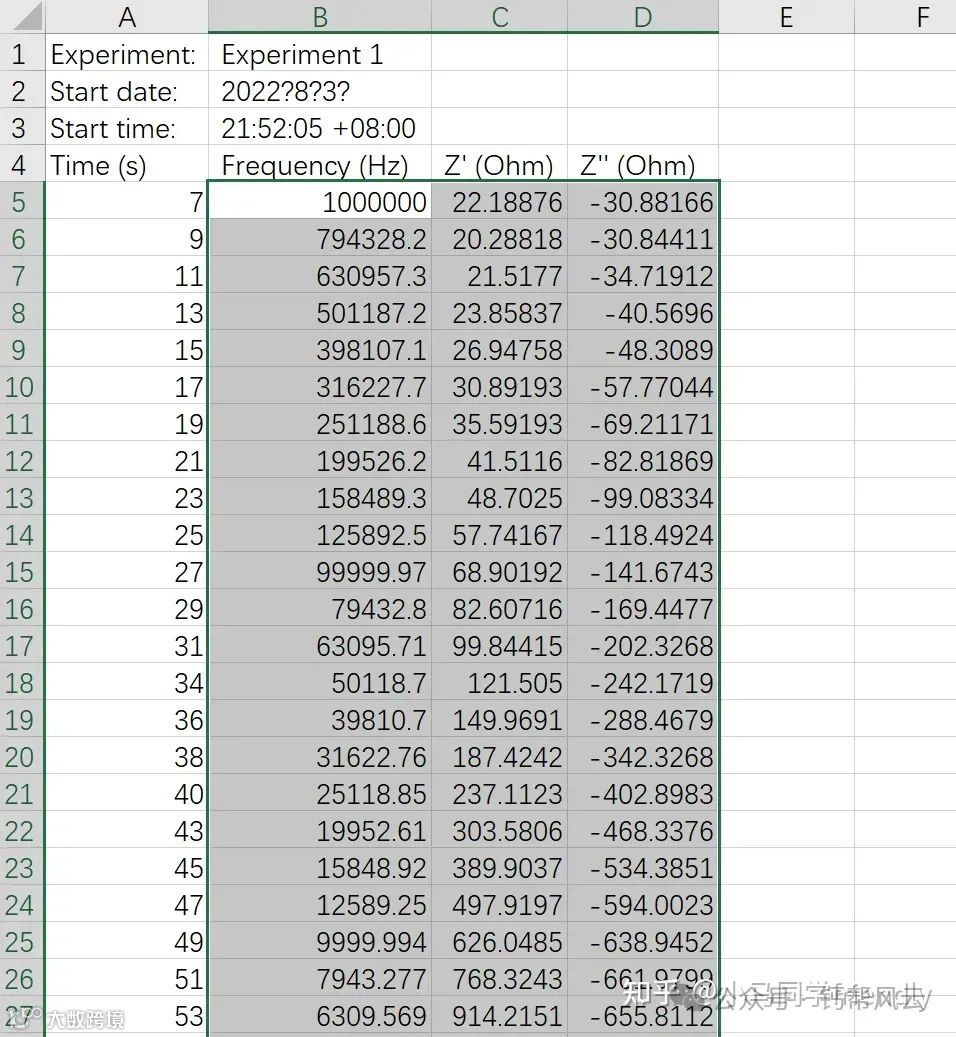

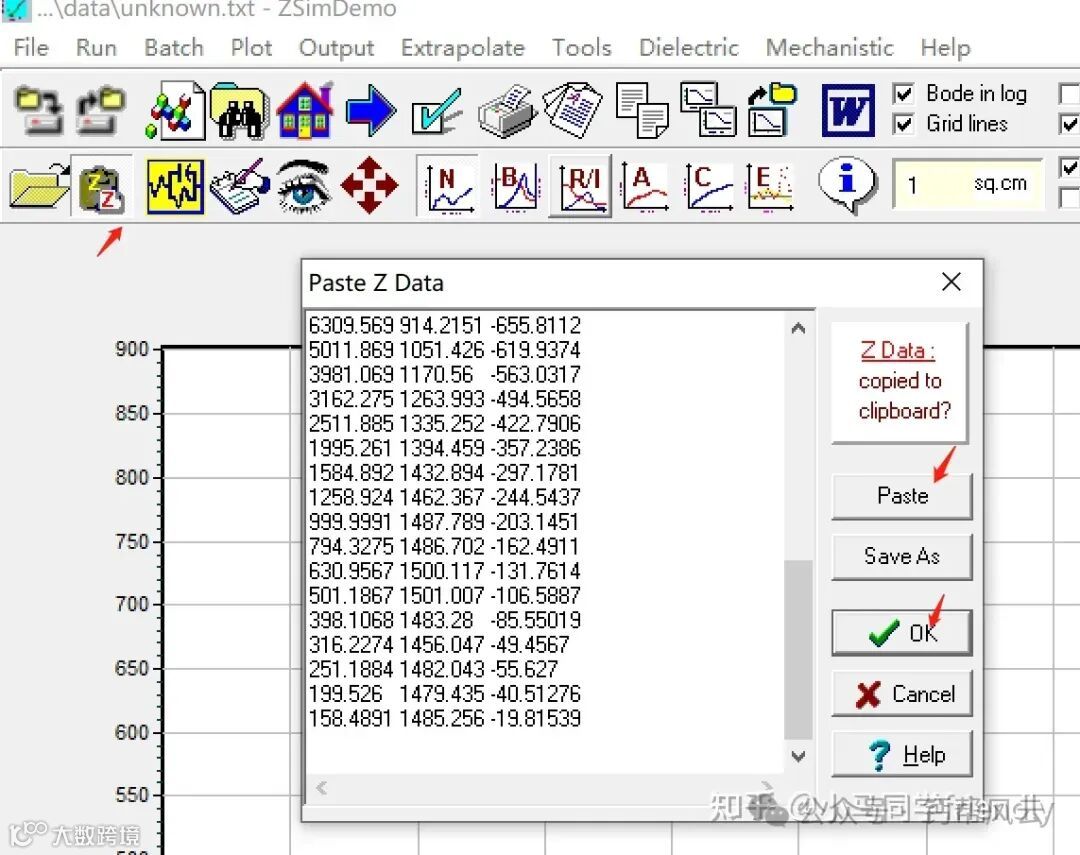

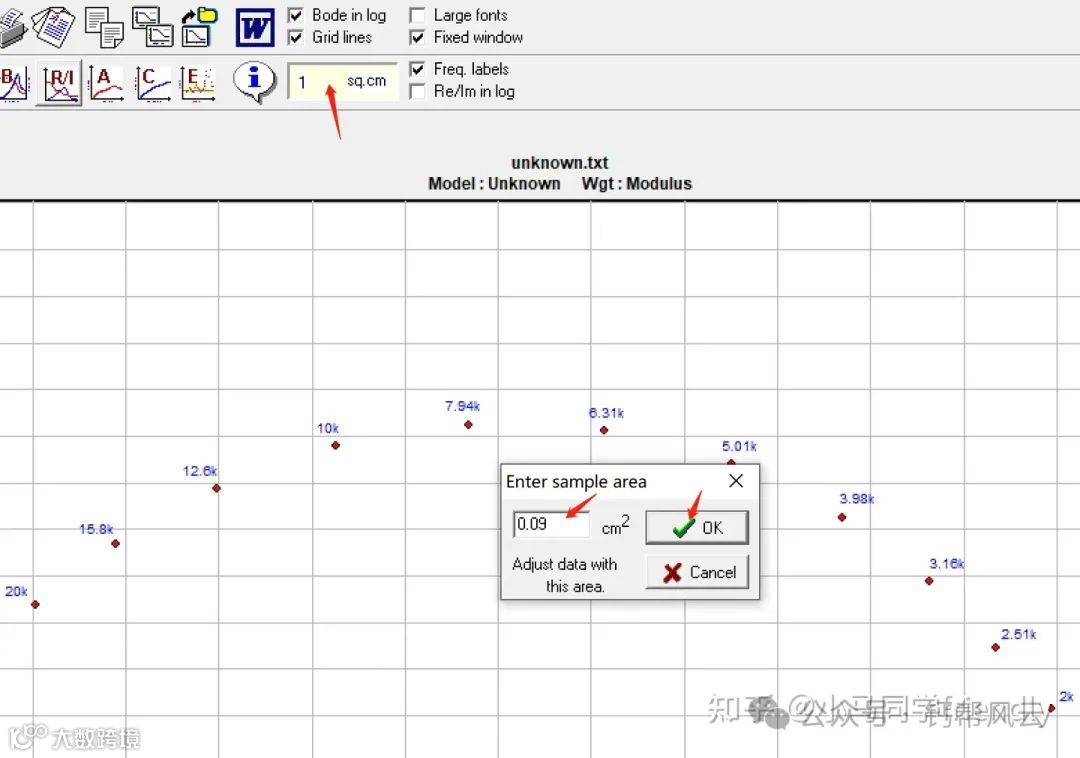

1.打开软件，复制数据的后三列，点击双Z图标，点击paste，点击OK；电池的有效面积为0.09。

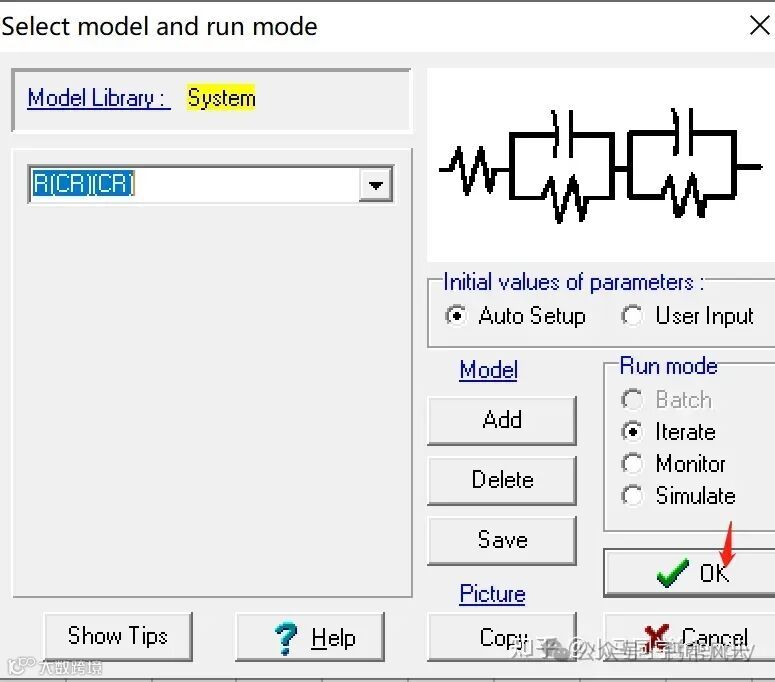

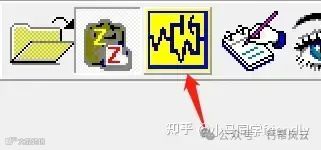

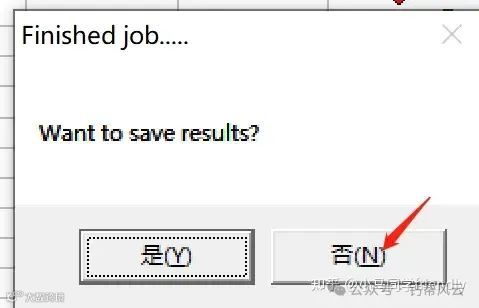

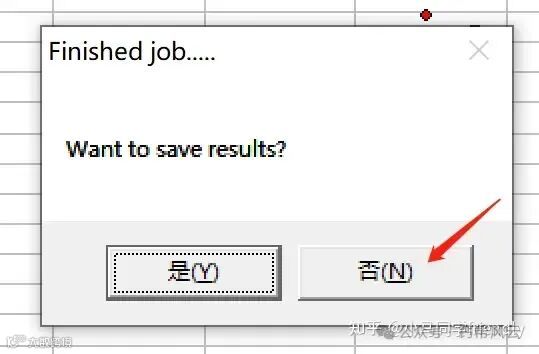

2.鼠标右键，删除不需要的数据点（看起来明显不在半圆上的点）,点击黄色图标，选择等效电路R(CR)(CR),截屏弹窗（里面是拟合参数）

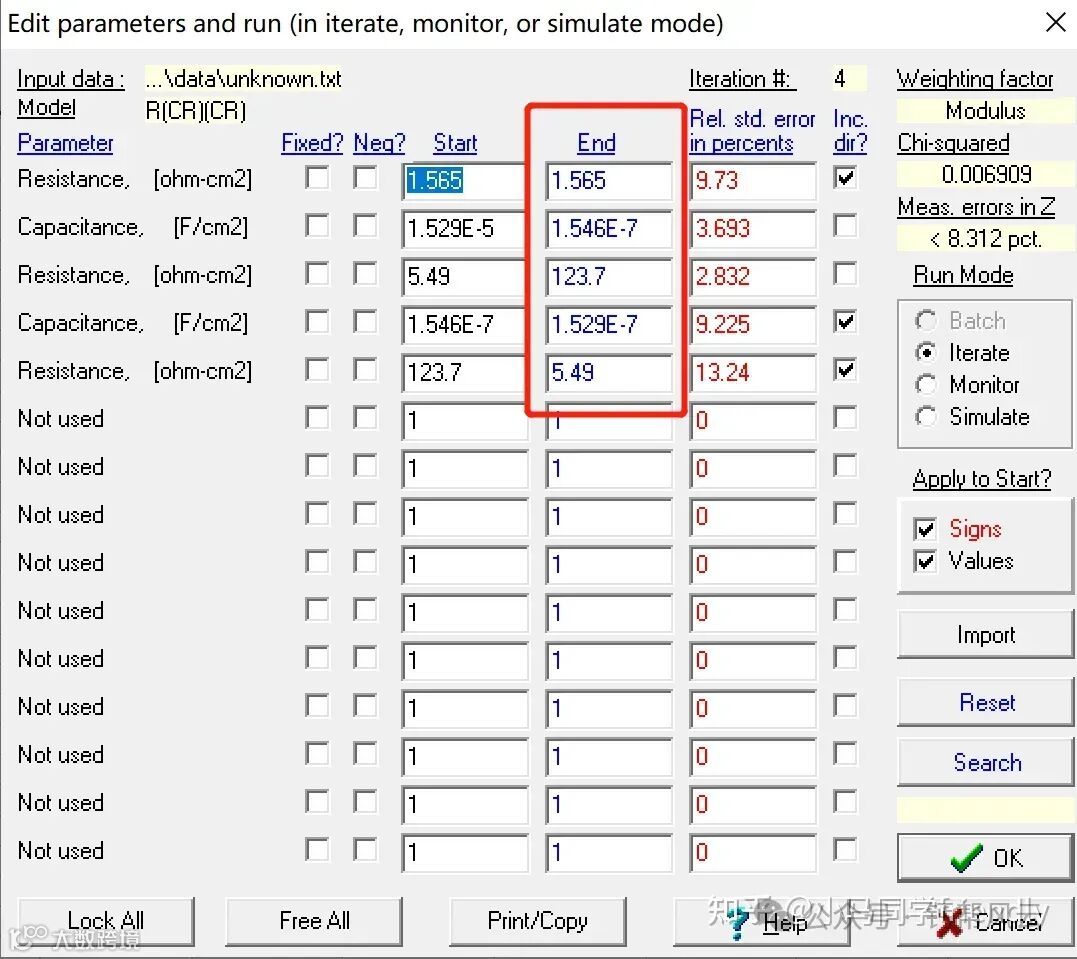

这里的参数，从上到下，依次是Rs Ctr Rtr Crec Rrec 分别代表串联电阻（越小越好），转移电容，转移电阻（越大越好），复合电容，复合电阻（约大约好）。串联电阻小，转移电阻大有利于载流子传输，复合电阻大，有利于抑制非辐射复合 。其中Rrec*Crec可以得到复合寿命τrec，越大越好。

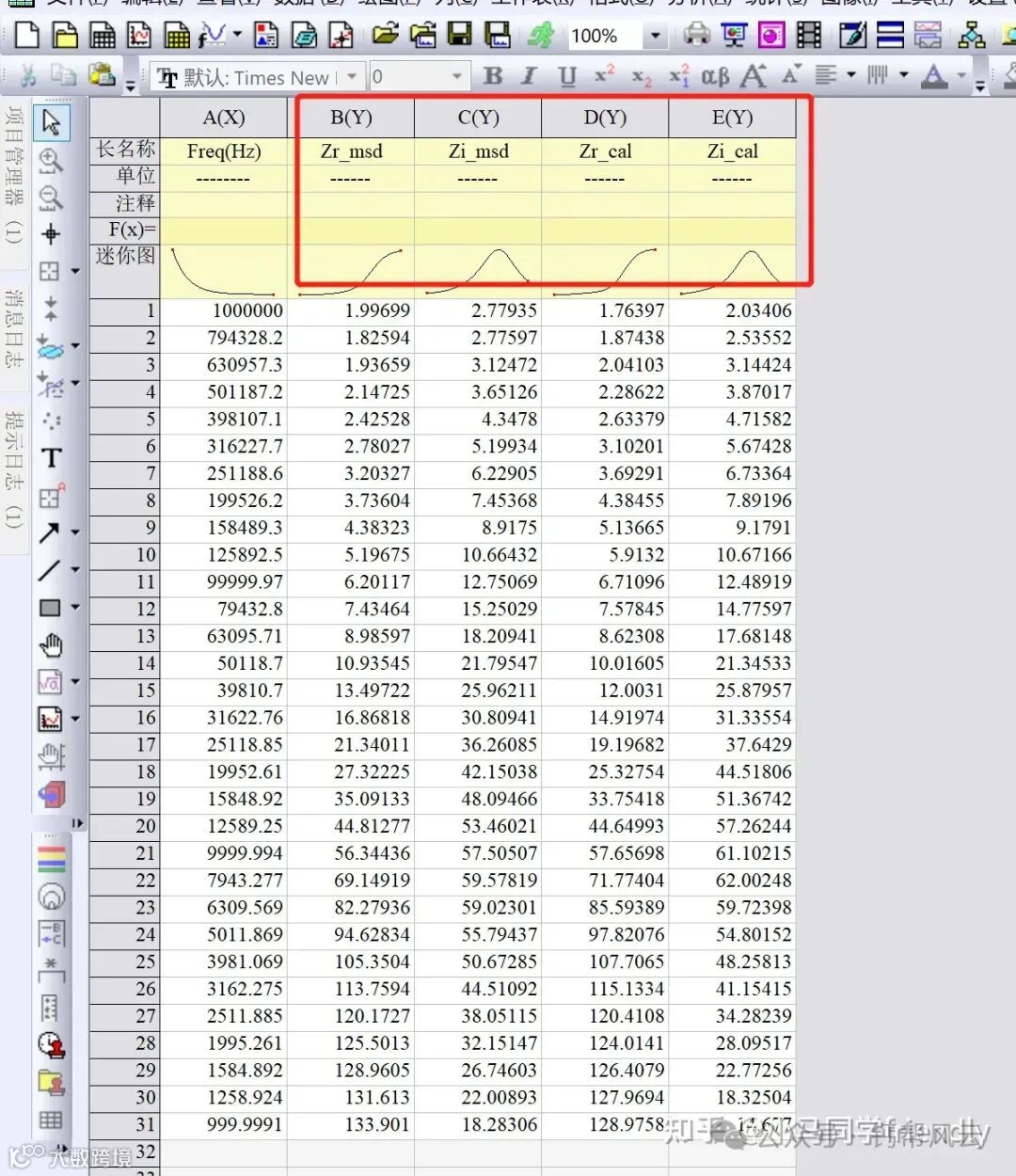

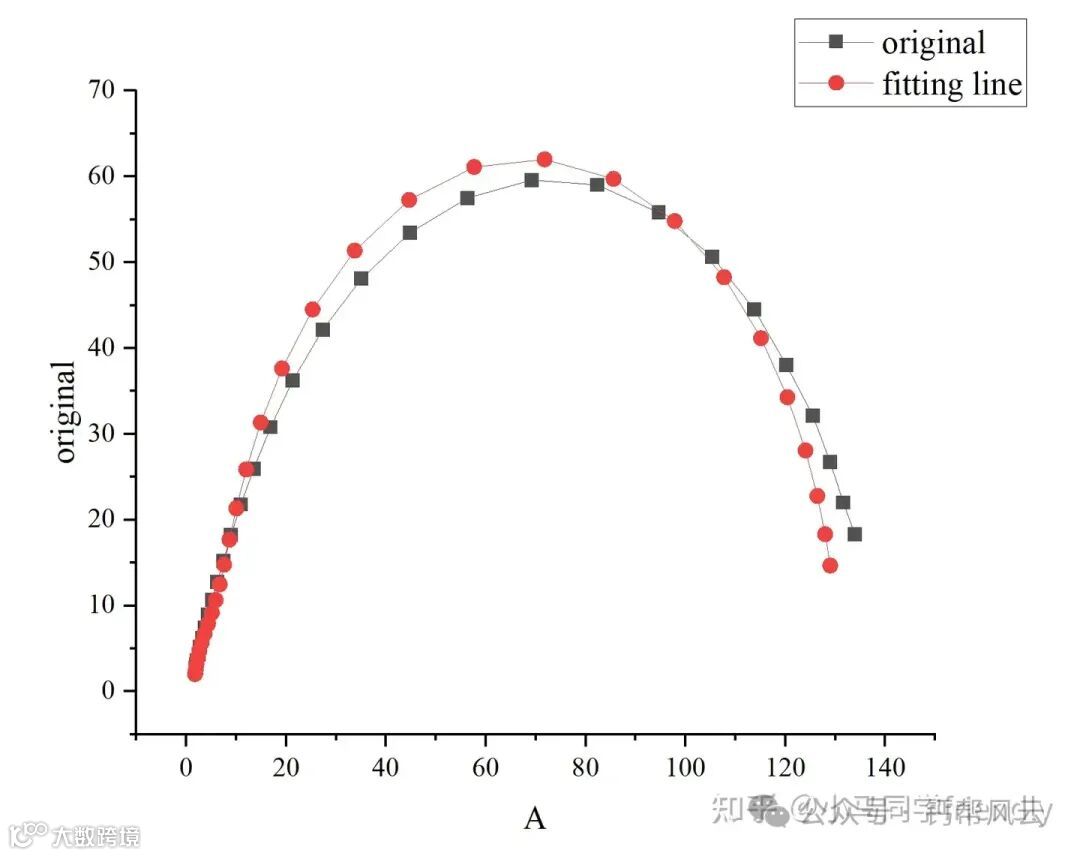

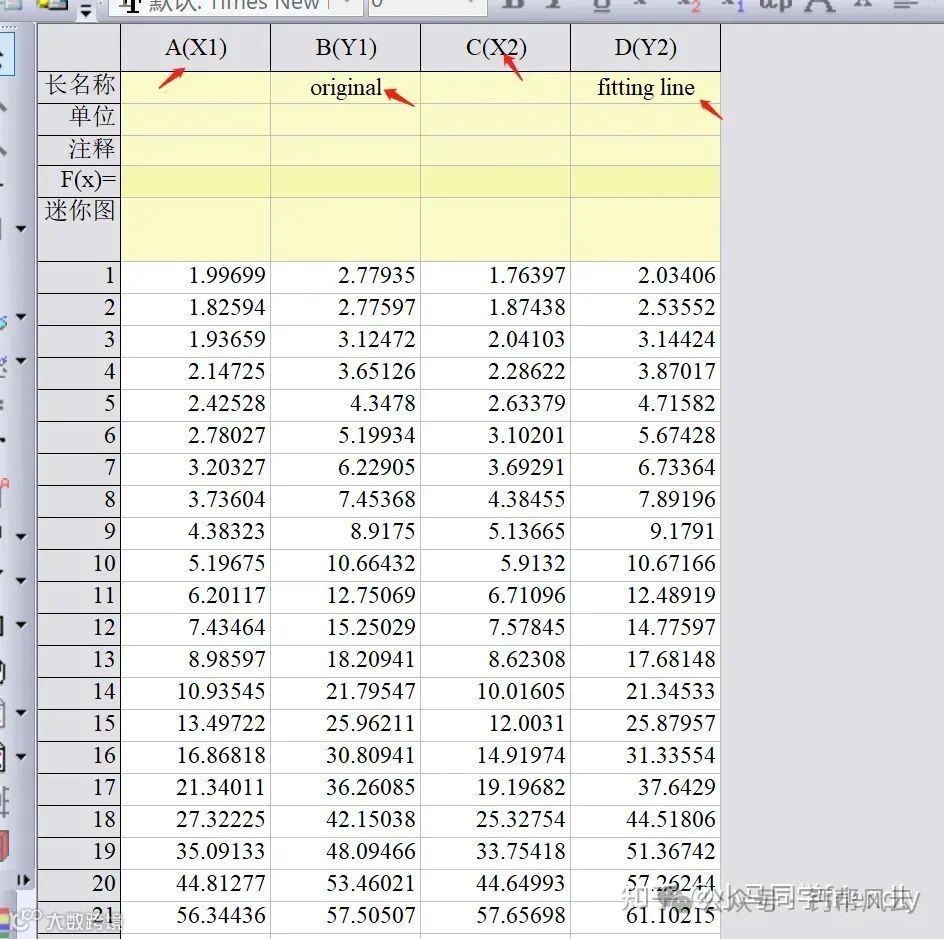

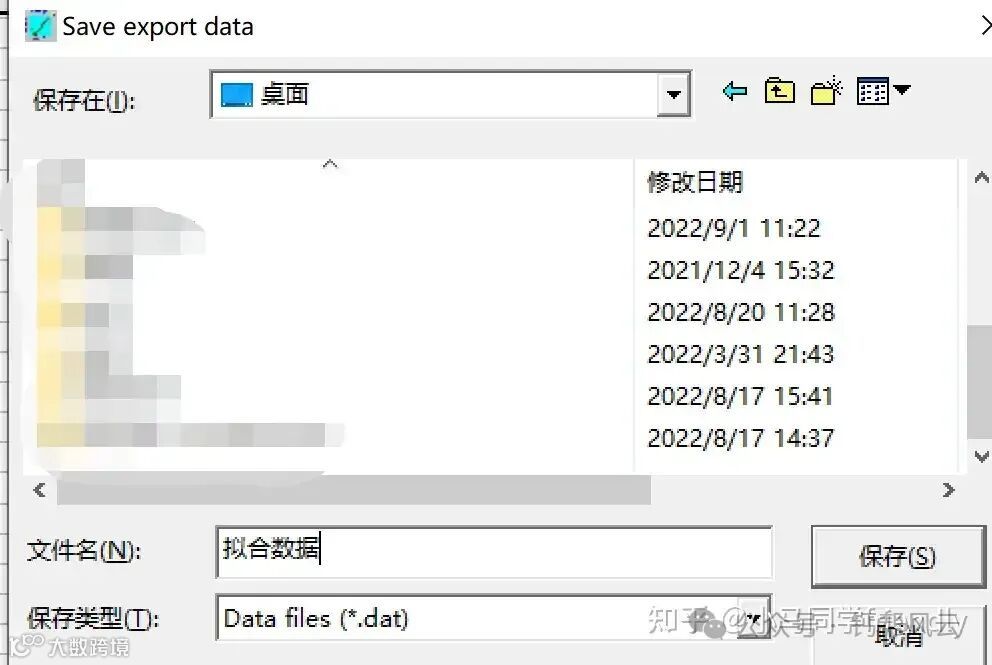

3.点击菜单栏tools-export data-real and image,保存数据，导入到origin里面，删除第一列，后四列，绘制点线图。修改标题，美化一下即可：
