点击蓝字 关注我们
研究内容
钙钛矿薄膜与载流子输运层界面缺陷的存在对钙钛矿太阳能电池(PSCs)的性能和稳定性提出了重大挑战。为了解决这个问题，我们引入了一种双主客络合策略来调节富含FAPbI3的PSCs的体积和界面特性。通过核磁共振波谱分析，观察到双重处理的协同效应。此外，电光表征表明，DHG策略不仅钝化了缺陷，而且增强了载流子的提取和输运。值得注意的是，采用DHG策略产生的PSCs功率转换效率(PCE)为25.89%(认证为25.53%)。此外，这些DHG修饰的PSCs表现出增强的运行稳定性，在一个太阳光照下连续运行1050小时后，PCE保持在25.55%的初始值的96.6%以上，这是最近报道的最高初始值。本研究通过超分子工程为稳定高效钙钛矿光伏电池开辟了一条有前途的途径，标志着该领域的重大进展。
文献来源:
https://doi.org/10.1038/s41467-024-51550-z
点击文末阅读原文可跳转到相应网站
文献信息

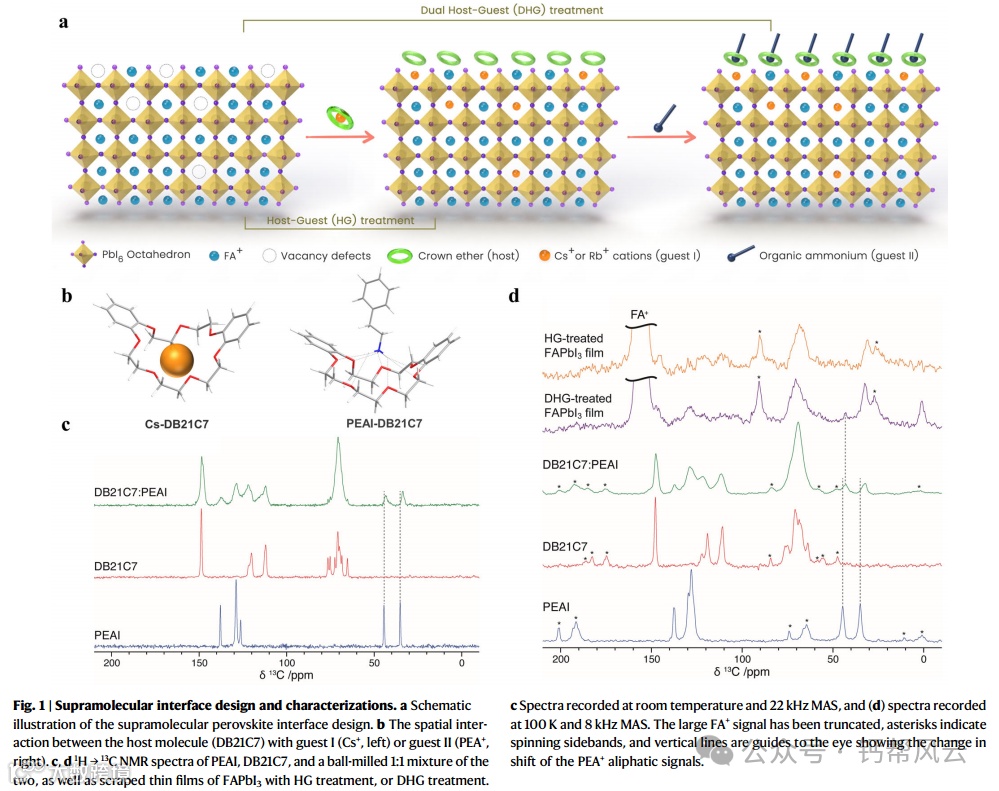

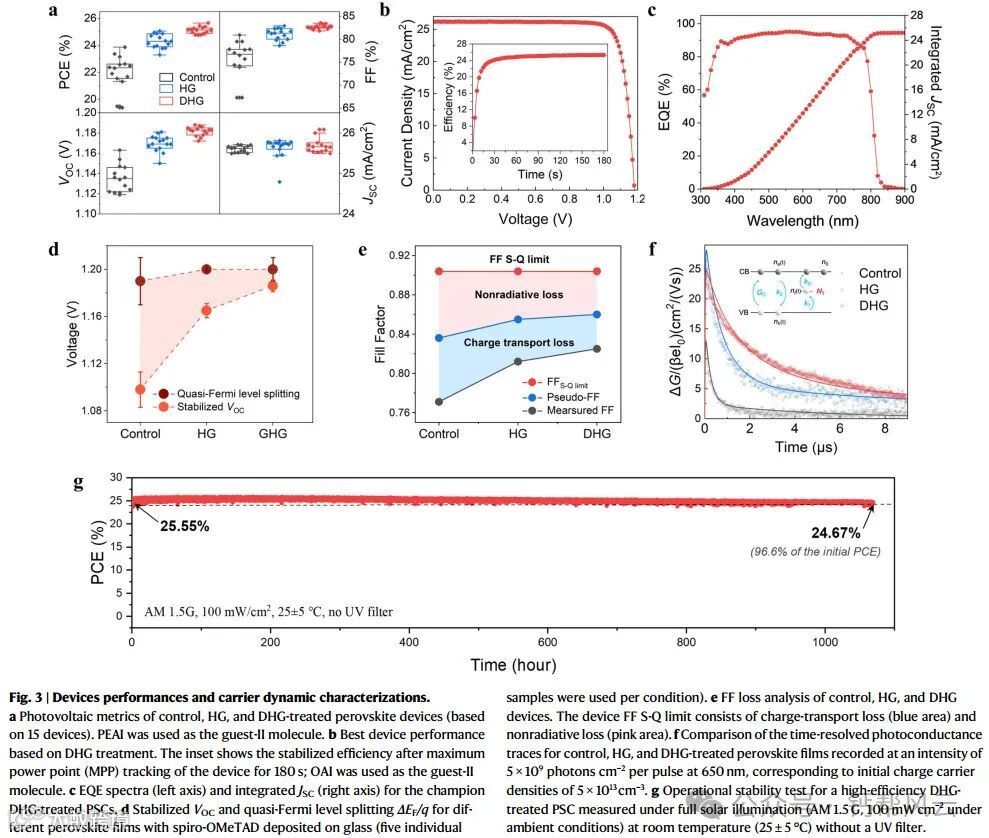

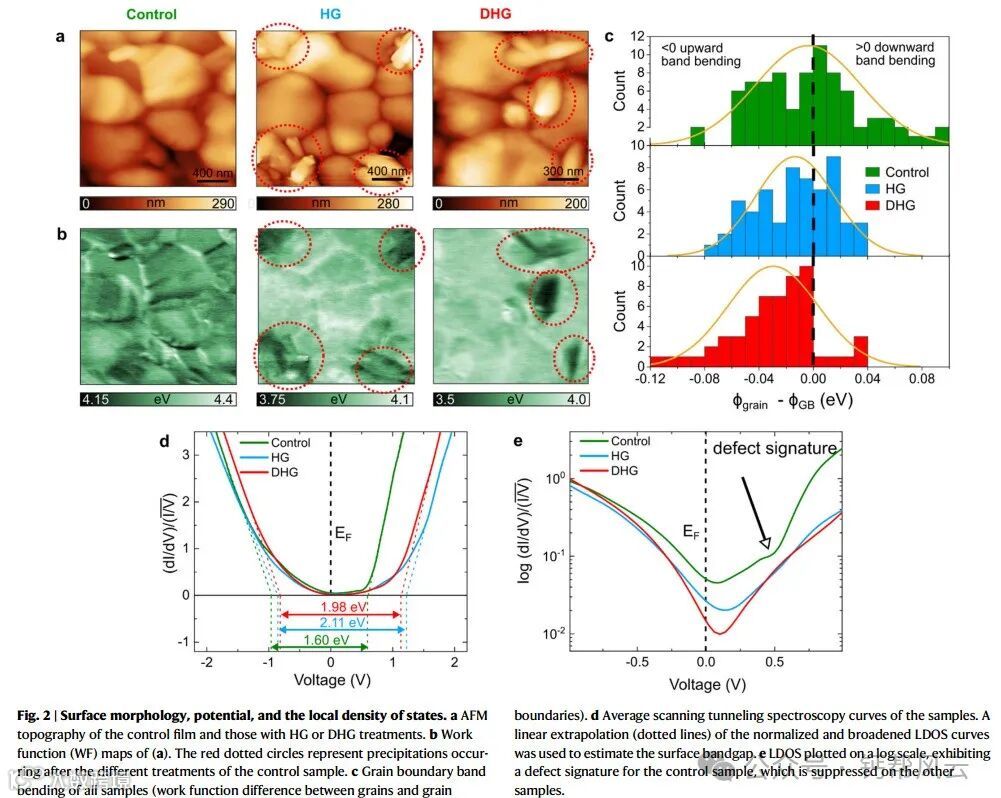

数据结果
免责说明
部分资料可能来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。
扫二维码关注我们
钙帮QQ群：558533225
欢迎专家学者提供钙钛矿太阳能电池相关的稿件至2801942406@qq.com，并请注明详细联系信息。钙帮风云会及时选用推送。
END
