背景介绍
Windows 系统下的可执行文件（PE 文件）通常通过操作系统提供的 CreateProcess、 LoadLibrary 等 API 由内核加载器完成映射与初始化。而在某些场景中，例如免杀执行、内存注入、反分析、恶意载荷执行等，使用标准加载流程会触发防护机制，因此开发者需要绕过系统加载器，采用“手动加载（Manual Mapping）”方式将 PE 文件直接注入内存并执行。
本文分析的是一个完整的 64 位兼容型内存加载器实现，它不依赖操作系统默认的映像加载机制，而是：
- 手动读取磁盘 PE 文件；
- 解析其结构；
- 分配映像内存；
- 拷贝节区；
- 修复 IAT、重定位、TLS、异常处理等；
- 执行入口点或导出函数。
本文将对其中的每一步操作和原理做深入且完整的分析。

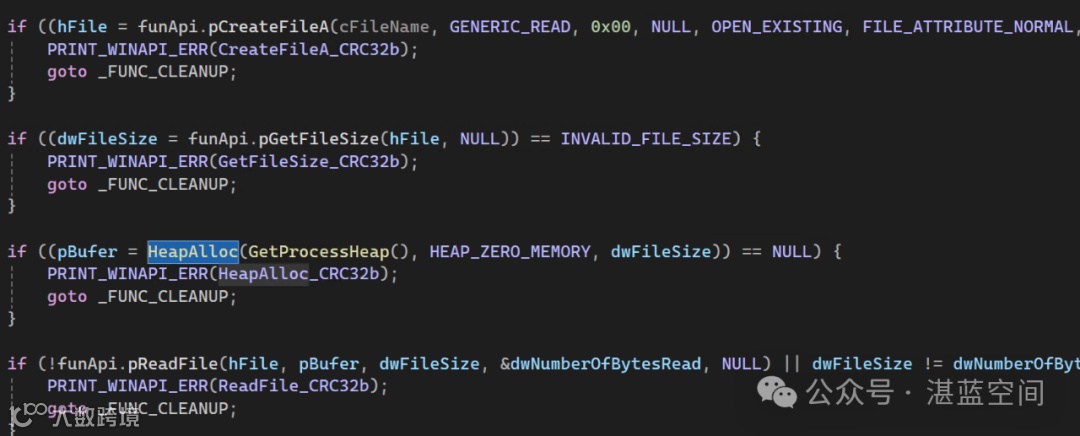

1. 加载 PE 文件到内存： ReadFileFromDisk
BOOL ReadFileFromDisk(IN LPCSTR cFileName, OUT PBYTE* ppBuffer, OUT PDWORD pdwFileSize)
实现思路：
- 调用
CreateFileA函数打开目标文件（可执行文件或 DLL）； - 使用
GetFileSize函数获取文件大小； - 使用
HeapAlloc函数分配合适的内存空间； - 使用
ReadFile将整个文件内容读取至内存。
原理分析：
这一步只是将磁盘上的文件读入内存，不涉及任何 PE 映射。

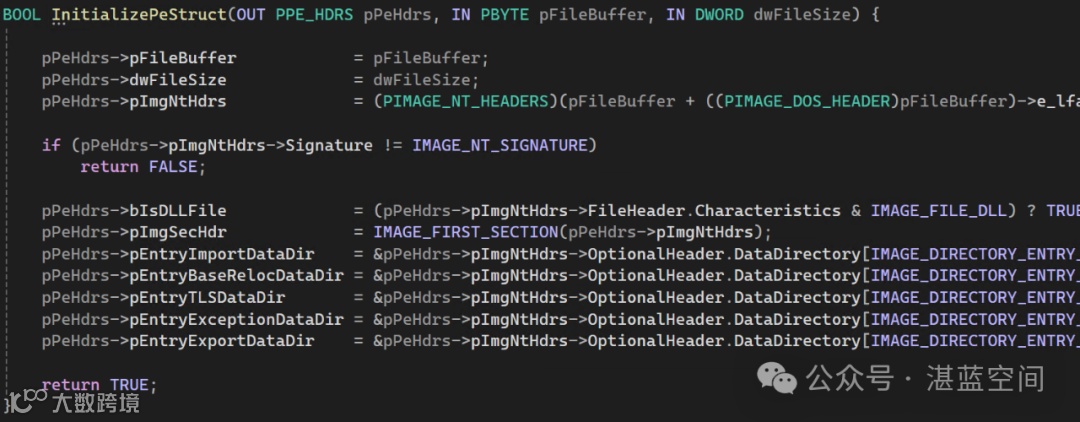

2. 解析 PE 结构体： InitializePeStruct
BOOL InitializePeStruct(OUT PPE_HDRS pPeHdrs, IN PBYTE pFileBuffer, IN DWORD dwFileSize)
核心结构：
IMAGE_DOS_HEADER: DOS MZ 头部，包含e_lfanew指向 NT 头偏移；IMAGE_NT_HEADERS: PE 头，包含 OptionalHeader 和 FileHeader；IMAGE_SECTION_HEADER: 节表（节的数量在FileHeader.NumberOfSections中）；IMAGE_DATA_DIRECTORY: 包含导入表、重定位表、TLS、异常处理表等信息；bIsDLLFile: 判断当前是 DLL 还是 EXE，影响执行逻辑。
背景知识： IMAGE_OPTIONAL_HEADER 的 DataDirectory
PE 文件的 Optional Header 中包含一个数组 IMAGE_DATA_DIRECTORYDataDirectory[16]，表示所有重要表的虚拟地址和大小：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
解释：
这些字段将被用在后续阶段的模块修复过程中：
FixImportAddressTable使用pEntryImportDataDir；FixReloc使用pEntryBaseRelocDataDir；FixTLS,FixSEH等使用 TLS / Exception 数据目录；- 若要调用导出函数，则需
pEntryExportDataDir。
原理：
将从磁盘读取到的 PE 文件缓冲区（ pFileBuffer）解析为一个包含关键 PE 元数据的结构体（ PE_HDRS），供后续内存加载使用。
第一步：保存原始文件信息
pPeHdrs->pFileBuffer = pFileBuffer;pPeHdrs->dwFileSize = dwFileSize;
解释：
- 将读取的 PE 文件内容和文件大小保存在结构体中。
- 后续如访问节表（PointerToRawData）或进行重定位等操作，都需要原始文件内容。
第二步：定位 NT 头
pPeHdrs->pImgNtHdrs =(PIMAGE_NT_HEADERS)(pFileBuffer +((PIMAGE_DOS_HEADER)pFileBuffer)->e_lfanew);
PE 文件结构回顾：
- 所有 PE 文件都以
IMAGE_DOS_HEADER开始（MZ魔数）； e_lfanew是IMAGE_DOS_HEADER中的一个字段，指向 NT 头（偏移量）；- NT 头起始为
"PE\0\0"签名，然后是IMAGE_FILE_HEADER+IMAGE_OPTIONAL_HEADER。
解释：
(PIMAGE_DOS_HEADER)pFileBuffer: 将文件开头解释为 DOS 头；.e_lfanew: 是一个DWORD，告诉我们 NT 头在哪；- 最终通过
(PIMAGE_NT_HEADERS)(pFileBuffer+e_lfanew)定位 NT 头。
第三步：校验 NT 头合法性
if(pPeHdrs->pImgNtHdrs->Signature!= IMAGE_NT_SIGNATURE)return FALSE;
说明：
IMAGE_NT_SIGNATURE是常量0x00004550，ASCII 即 "PE\0\0"；- 如果文件格式非法，或遭篡改，会导致 signature 不匹配；
- 此处是安全校验，失败直接返回。
第四步：判断是否是 DLL 类型
pPeHdrs->bIsDLLFile =(pPeHdrs->pImgNtHdrs->FileHeader.Characteristics& IMAGE_FILE_DLL)? TRUE : FALSE;
解释：
FileHeader.Characteristics是一个位掩码字段，描述文件属性；IMAGE_FILE_DLL(0x2000)表示该文件是 DLL；- 加载 DLL 与 EXE 时逻辑不同（例如是否调用 DllMain），因此需要提前标记。
第五步：获取节表地址
pPeHdrs->pImgSecHdr = IMAGE_FIRST_SECTION(pPeHdrs->pImgNtHdrs);
解释：
IMAGE_FIRST_SECTION是一个宏，表示节表的起始地址；- 节表是紧跟在
IMAGE_NT_HEADERS后的一组IMAGE_SECTION_HEADER数组； - 每个节（.text、.data、.rdata 等）都描述了自己的 VA、Raw 数据偏移和大小等；
- 用于后续映像映射和权限设置。
第六步：获取各个数据目录表指针
pPeHdrs->pEntryImportDataDir =&pPeHdrs->pImgNtHdrs->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT];pPeHdrs->pEntryBaseRelocDataDir =&pPeHdrs->pImgNtHdrs->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_BASERELOC];pPeHdrs->pEntryTLSDataDir =&pPeHdrs->pImgNtHdrs->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_TLS];pPeHdrs->pEntryExceptionDataDir =&pPeHdrs->pImgNtHdrs->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_EXCEPTION];pPeHdrs->pEntryExportDataDir =&pPeHdrs->pImgNtHdrs->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_EXPORT];
注意点：
- 验证 NT 头签名是否为
"PE\0\0"； - 不合法的结构直接中断。
3. 手动分配映像空间 + 节区映射： LocalPeExec
pPeBaseAddress =VirtualAlloc(NULL,SizeOfImage, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
为什么不是分配 RawSize？
因为节区加载到内存中，是以 RVA 的形式进行偏移布局的，不是简单的文件顺序。 SizeOfImage 是 PE 文件被加载后完整的虚拟地址空间尺寸，包括所有节区之间的空洞（页对齐）。
节区写入流程：
for(int i =0; i <NumberOfSections; i++){memcpy(pPeBase +VirtualAddress,pFileBuffer +PointerToRawData,SizeOfRawData);}
这个过程模仿了 Windows 加载器在加载 PE 文件时所做的节区映射过程。
注意：这段代码不会映射 DOS 头或 NT 头（可选），也不会做页保护，全部写入的是节区数据。
4. 修复导入表 IAT： FixImportAddressTable
导入表结构理解：
IMAGE_IMPORT_DESCRIPTOR[]：每个结构描述一个 DLL；OriginalFirstThunk：指向函数名数组（IMAGEIMPORTBY_NAME）；FirstThunk：是 IAT，需要将函数地址写入此处。
加载流程：
遍历 Import Descriptor 列表
PIMAGE_IMPORT_DESCRIPTOR pImgDescriptor = NULL;for(SIZE_T i =0; i < pEntryImportDataDir->Size; i +=sizeof(IMAGE_IMPORT_DESCRIPTOR)){pImgDescriptor =(PIMAGE_IMPORT_DESCRIPTOR)(pPeBaseAddress + pEntryImportDataDir->VirtualAddress+ i);
PE 背景知识：
IMAGE_IMPORT_DESCRIPTOR是一个数组，每项描述一个导入 DLL。- 数组以全 0 项结束（不是通过计数）。
解释：
pEntryImportDataDir->VirtualAddress是 Import Table RVA，转换为 VA：pPeBaseAddress+RVA;- 每次偏移一个结构体大小（20 字节）；
pImgDescriptor就是当前 DLL 的导入描述符。
停止条件：遇到末尾描述符
if(pImgDescriptor->OriginalFirstThunk==0&& pImgDescriptor->FirstThunk==0)break;
- IAT 的最后一项通常全为 0；
- 如果 OriginalFirstThunk 和 FirstThunk 都为 0，说明我们已经遍历到结尾，直接退出。
提取 DLL 名称及 Thunk 表指针
LPSTR cDllName =(LPSTR)(pPeBaseAddress + pImgDescriptor->Name);ULONG_PTR uOriginalFirstThunkRVA = pImgDescriptor->OriginalFirstThunk;ULONG_PTR uFirstThunkRVA = pImgDescriptor->FirstThunk;
解读：
Name是 DLL 文件名（如 "kernel32.dll"）的 RVA，需要加上映像基地址转换为 VA；OriginalFirstThunk: 指向函数名表（INT）；FirstThunk: 指向 Import Address Table（IAT）；
IAT 是我们真正要写入函数地址的位置。
加载 DLL：LoadLibraryA
if(!(hModule =LoadLibraryA(cDllName))){PRINT_WINAPI_ERR("LoadLibraryA");return FALSE;}
加载当前导入描述符对应的 DLL。
如果该 DLL 无法加载（路径错误、系统缺失），则无法修复对应的函数地址，因此返回失败。
遍历函数导入项
while(TRUE){PIMAGE_THUNK_DATA pOriginalFirstThunk =(PIMAGE_THUNK_DATA)(pPeBaseAddress + uOriginalFirstThunkRVA +ImgThunkSize);PIMAGE_THUNK_DATA pFirstThunk =(PIMAGE_THUNK_DATA)(pPeBaseAddress + uFirstThunkRVA +ImgThunkSize);
PIMAGE_THUNK_DATA是一个 union 结构体，表示函数导入项；- 每个 thunk 表项是 8 字节（x64）或 4 字节（x86）；
ImgThunkSize是当前在数组中的偏移，用于逐项向后遍历。
OriginalFirstThunk vs FirstThunk：
- OriginalFirstThunk（INT）：保存函数名或序号，是导入表；
- FirstThunk（IAT）：运行时会被替换为函数地址，我们要填的就是这个。
停止函数导入项遍历
if(pOriginalFirstThunk->u1.Function==0&& pFirstThunk->u1.Function==0)break;
说明该 DLL 的导入函数项遍历完毕。
区分按序号和按名称导入
if(IMAGE_SNAP_BY_ORDINAL(pOriginalFirstThunk->u1.Ordinal)){GetProcAddress(hModule, IMAGE_ORDINAL(...));}else{pImgImportByName =(PIMAGE_IMPORT_BY_NAME)(pPeBaseAddress + pOriginalFirstThunk->u1.AddressOfData);GetProcAddress(hModule, pImgImportByName->Name);}
按序号导入（Ordinal）：
- 有些 DLL（尤其是系统级 DLL）导出函数时不包含名称，只能通过编号导入；
IMAGE_SNAP_BY_ORDINAL()判断导入项是否以序号方式编码；IMAGE_ORDINAL()提取实际序号。
按名称导入：
AddressOfData是一个 RVA，指向IMAGE_IMPORT_BY_NAME结构；- 结构中包含函数名，传给
GetProcAddress(hModule,Name)。
写入真实函数地址
pFirstThunk->u1.Function=(ULONGLONG)pFuncAddress;
- 将通过
GetProcAddress得到的真实地址写入 IAT； - 覆盖原始占位值（如
0x00000000）。
注意事项：
- 有些 DLL 导入可能是延迟绑定，在此会强行提前绑定；
- 若 IAT 与 INT 不一致（非法构造），此处行为可能出错；
- 若导入函数失败，当前实现直接终止加载流程。
5. 重定位修复（必须）： FixReloc
背景：
PE 文件编译时，默认希望加载到某个地址（OptionalHeader.ImageBase）；
如果该地址被占用，系统或加载器需将它加载到其他位置（非 ImageBase）；
所有硬编码为 ImageBase+x 的指针都变得无效；
重定位表 .reloc 就是专门列出“哪些地址要修正”的数据结构；
这称为重定位（Relocation）或 Rebase。
重定位块结构：
IMAGE_BASE_RELOCATION：包含 VirtualAddress 和 SizeOfBlock；
紧跟着一系列 WORD 类型的 relocation entry；
高 4 位表示类型，如 IMAGE_REL_BASED_DIR64；
低 12 位表示该块内偏移量。
修复过程：
解析重定位表起始地址
PIMAGE_BASE_RELOCATION pImgBaseRelocation =(PIMAGE_BASE_RELOCATION)(pPeBaseAddress + pEntryBaseRelocDataDir->VirtualAddress);
pEntryBaseRelocDataDir 是 .reloc 表的 IMAGE_DATA_DIRECTORY；
VirtualAddress 是 RVA，需要加上 pPeBaseAddress 得到真实地址；
IMAGE_BASE_RELOCATION 是重定位表块的结构体，每个块对应某一页（4KB）中多个重定位项。
计算实际加载地址与理想地址的偏差值（Delta）
ULONG_PTR uDeltaOffset = pPeBaseAddress - pPreferableAddress;
所有需要修正的地址，都来自于 PE 文件“预期的 ImageBase”（即 OptionalHeader.ImageBase）；
pPeBaseAddress 是实际加载地址（用 VirtualAlloc 得到）；
二者差值 = 所有绝对地址需调整的偏移量（ delta）。
初始化重定位条目指针
PBASE_RELOCATION_ENTRY pBaseRelocEntry = NULL;
这个结构是自定义的：
typedefstruct _BASE_RELOCATION_ENTRY {WORD Offset:12;WORD Type:4;} BASE_RELOCATION_ENTRY,*PBASE_RELOCATION_ENTRY;
它将每个 16-bit WORD 拆分为 4-bit 类型 和 12-bit 偏移量；
这是标准的 Windows 重定位项格式。
遍历所有重定位块
while(pImgBaseRelocation->VirtualAddress){
每个 IMAGE_BASE_RELOCATION 结构表示一个重定位块；
结构字段：
VirtualAddress: 此块对应的页内 RVA 起始地址；SizeOfBlock: 包含当前块的所有重定位项的大小（包含头部）；
块数组也以空结构（ VirtualAddress==0）结束。
获取重定位项数组首地址
pBaseRelocEntry =(PBASE_RELOCATION_ENTRY)(pImgBaseRelocation +1);
IMAGE_BASE_RELOCATION是块头结构；- 重定位项紧跟在结构体后面；
- 所以直接
+1即指向首个 relocation entry。
遍历当前块中的所有条目
while((PBYTE)pBaseRelocEntry !=(PBYTE)pImgBaseRelocation + pImgBaseRelocation->SizeOfBlock){
- 每个 entry 是 2 字节（一个
WORD）； - 我们通过比较字节偏移判断是否到达该块末尾。
按类型修复对应地址
支持的重定位类型（Windows 定义）：
|
|
|
|
|---|---|---|
IMAGE_REL_BASED_ABSOLUTE |
|
|
IMAGE_REL_BASED_HIGHLOW |
|
|
IMAGE_REL_BASED_DIR64 |
|
|
IMAGE_REL_BASED_HIGH |
|
|
IMAGE_REL_BASED_LOW |
|
|
举例说明： IMAGE_REL_BASED_DIR64
*((ULONG_PTR*)(pPeBaseAddress + VA +Offset))+= uDeltaOffset;
pPeBaseAddress+VirtualAddress+Offset: 是原始值存储的位置；- 取出这个值（地址）加上 delta，即完成修正。
处理未知类型
default:printf("[!] Unknown relocation type: %d | Offset: 0x%08X \n", pBaseRelocEntry->Type, pBaseRelocEntry->Offset);return FALSE;
遇到无法识别或未处理的重定位类型则立即失败返回。
移动到下一个 relocation entry
pBaseRelocEntry++;
每个 entry 是 WORD 类型，步进 2 字节。
移动到下一个 block
pImgBaseRelocation =(PIMAGE_BASE_RELOCATION)pBaseRelocEntry;
这个操作通过指针强转实现“跳过当前块”，进入下一个块。
注意：这在语义上是：
当前 block 的结尾地址 = 当前 entry 遍历结束后的位置。
类型说明：
DIR64: 64 位绝对地址（最常见于 x64）；HIGHLOW: 32 位地址（x86）；ABSOLUTE: 忽略；HIGH/LOW: 低/高 16 位地址（已极少使用）；
为什么必须做这一步？
如果你没有执行 FixReloc，而你的 PE 被加载到了与 ImageBase 不同的地址，则程序运行时会访问错误地址，最终导致崩溃或逻辑异常。
这一步是“手动加载器”能运行非 ASLR-free 程序的核心逻辑。

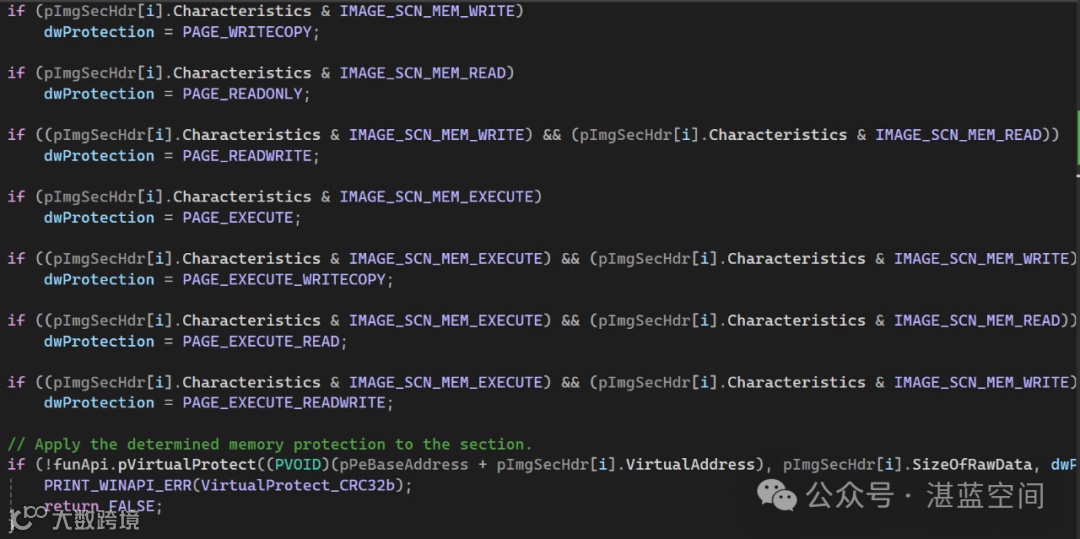

6. 设置节区权限： FixMemPermissions
节区加载完成后，初始都是 PAGE_READWRITE，必须根据其 Characteristics 字段设置为实际的权限：
|
|
|
|---|---|
IMAGE_SCN_MEM_EXECUTE |
PAGE_EXECUTE |
+MEM_READ |
PAGE_EXECUTE_READ |
+MEM_WRITE |
PAGE_EXECUTE_READWRITE |
MEM_WRITE |
PAGE_READWRITE |
MEM_READ |
PAGE_READONLY |
使用 VirtualProtect 对每个节进行单独权限设置是还原真实映射结构的关键步骤。
7. 修复 TLS 回调：TLS Directory
PIMAGE_TLS_DIRECTORY =>AddressOfCallbacks=>(TLS_CALLBACK*)[]
TLS 机制：
- 每个线程启动前，系统会调用 DLL 中注册的 TLS callback；
- 如果是自解密或反调试逻辑，它们通常埋藏在 TLS 中；
- 若不主动调用这些回调，将造成行为异常或崩溃。
本实现：
- 遍历 TLS 回调列表；
- 对每个回调函数调用
(BaseAddress,DLL_PROCESS_ATTACH,&Context)。
8. 异常表注册： RtlAddFunctionTable
仅适用于 x64，因为：
- 64 位结构不使用 SEH 链表，而是基于 Exception Directory +
RUNTIME_FUNCTION_ENTRY； - 如果该表未注册，当异常触发时会发生崩溃；
RtlAddFunctionTable告诉操作系统新增了一个映像映射区含有异常处理表。
9. 命令行参数修复： FixArguments
修改当前进程的 PEB->ProcessParameters->CommandLine 缓冲区，构造一个新的命令行字符串。
实际作用：
- 支持被加载的 EXE 文件通过
GetCommandLine()获取启动参数； - 便于模拟正常启动环境，如支持
main(argc,argv)中参数解析。
10. 启动方式：DLL 与 EXE 区别处理
if(isDLL){调用DllMain(hInst, DLL_PROCESS_ATTACH)可选调用导出函数（若提供）}else{调用主入口函数(MAIN =EntryPoint)}
注意点：
- DLL 入口是
DllMain(HINSTANCE,Reason,LPVOID)； - EXE 则是
mainCRTStartup，没有参数； - 此处不调用 CRT 初始化，若目标代码依赖 CRT（如
printf），行为不可预测。
总结
本文展示了一个完整的 Windows PE 内存加载器的实现，涵盖从文件读取、映像构建、导入表修复、重定位到入口点执行的全过程。这种手动加载方式不仅可以用于学习 PE 格式，还在安全研究和工程实践中具有重要价值。
