项目概况

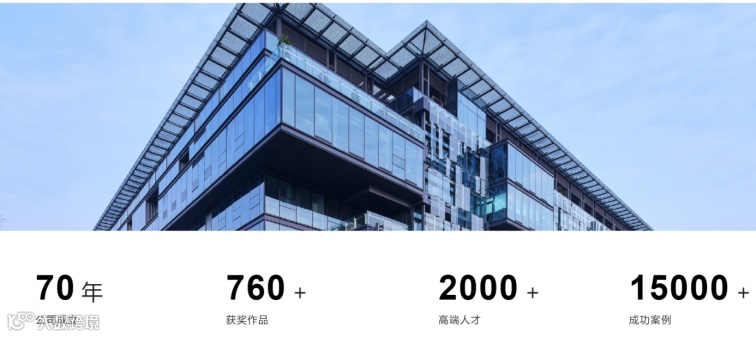

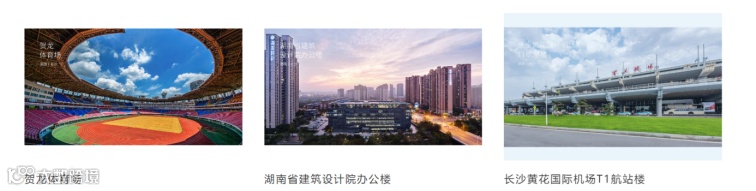

湖南省建筑设计院有限公司（以下简称HD）成立于1952年，是一家管理体系健全、技术实力雄厚、设施装备完善的大型综合性设计研究企业。连续多年荣获省市“守合同重信用单位”称号，并荣获国家“守合同重信用企业”、“全国建筑设计行业诚信单位”、省“诚信经营示范单位”荣誉称号。七十年来，HD完成设计和工程总承包等各类项目12000余项，业务遍及国内24个省（直辖市）、澳门特区以及海外42个国家。
HD有在职职工1560余人，其中全国工程勘察设计大师1人，湖南省工程勘察设计大师4人，正高及高级职称270余人，中级职称500余人，一级注册建筑师、一级注册结构工程师、注册规划师及注册设备、电气工程师170余人。同时拥有注册监理、造价、岩土、咨询师等专业注册人员70余人，全院专业技术人员占在职职工总数的90%以上。
数字化探索
在大数据时代，建筑行业数字化飞速发展的进程中，HD走在时代的前沿，作为建筑设计行业引领者迅速进行了传统二维设计到三维设计的迭代，大量作品荣获国家级、省级勘察设计奖项。
在设计过程中，经历了从BIM翻模到正向设计的探索，传统的BIM翻模存在二三维图模不一致，难以协同等问题，而BIM正向设计效率较低，设计附加值不够，同时缺乏相应的软件与技术支持。
基于正向设计过程中上述痛难点，HD与广联达科技股份有限公司（以下简称广联达）就正向设计展开深度合作，采用广联达数维房建设计软件进行BIM正向设计，并重点对正向设计过程中图模一致性、设计效率的提升、出图有效性、管综排布、基于FalconV模型渲染、三维模型对下游成本算量价值的体现进行探索与验证。
数字化应用
根据本次BIM正向设计探索需求与验证场景，选取了某医疗项目进行正向设计。该项目为框剪结构一类高层公建，建筑面积10500m²，建筑高度43.2m。本次验证场景主要有以下6点。
1.正向设计应用点

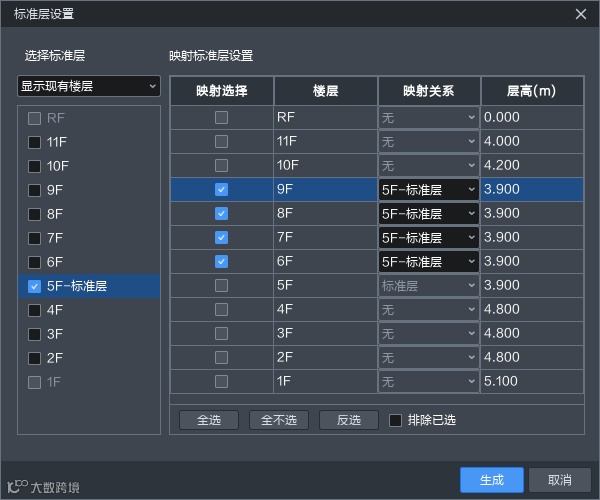

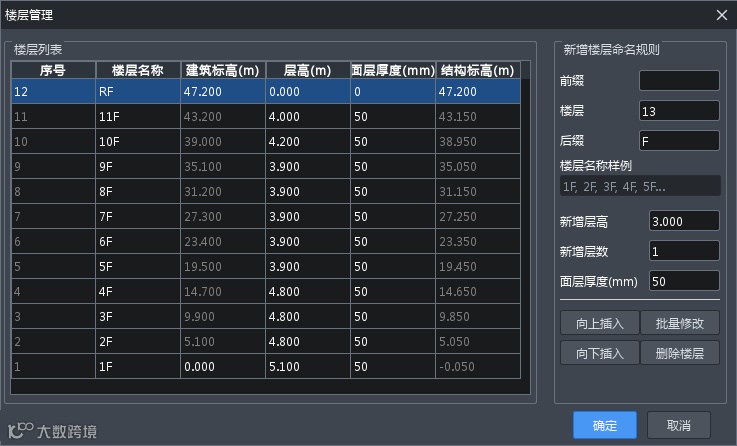

1）标准层设置
通过标准层映射功能，实现模型的快速搭建，也可通过修改标准层映射到其他楼层，减少了后期变更修改的工作量。

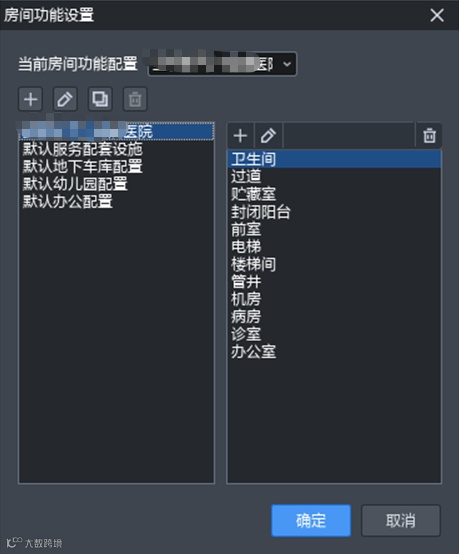

2）房间功能应用

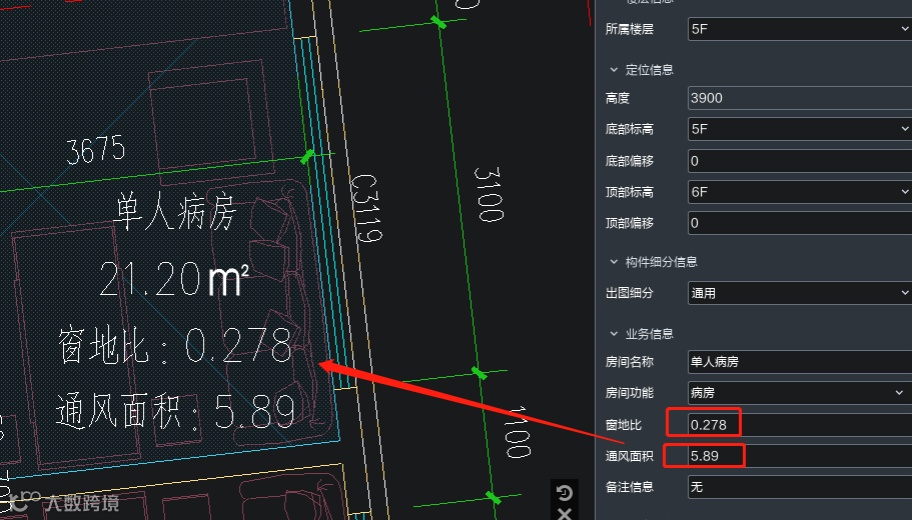

自定义房间功能与名称，可以添加窗地比和通风面积，并可视反馈至房间标记。房间功能可以关联工程做法，工程做法可以在工程做法库里设置，工程做法库里的材料软件基本提供。根据需要设置了楼面、内墙等几种做法。设置完成后可与房间功能匹配。

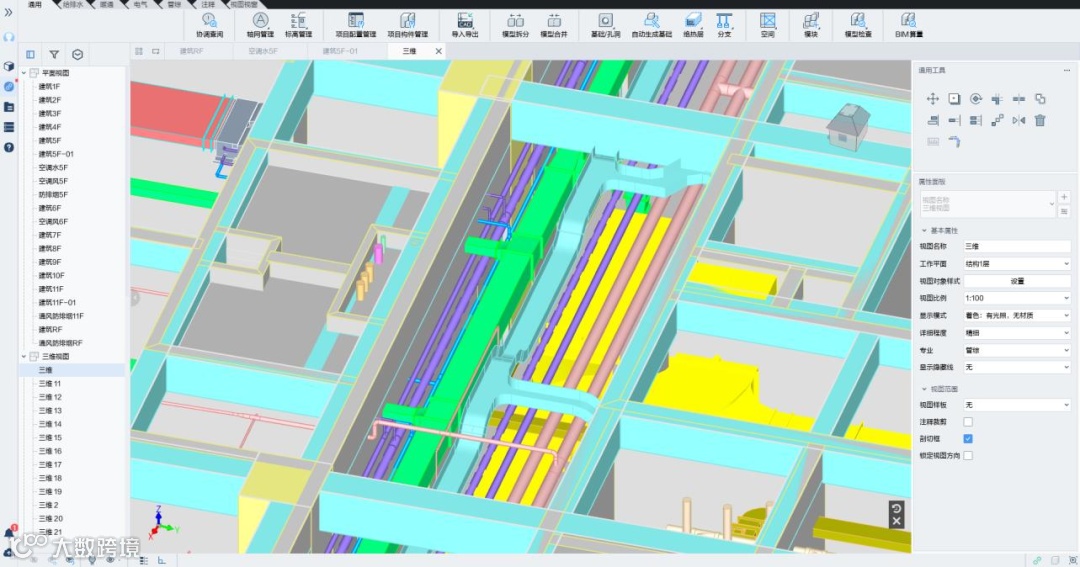

2.深化设计（管线综合）
使用BIM模型技术改变传统的CAD叠图方式进行机电专业深化设计，应用软件功能解决水、暖、电、通风与空调系统等各专业间管线、设备的碰撞，优化设计方案，为设备及管线预留合理的安装及操作空间，减少占用使用空间。
3.数字化交付

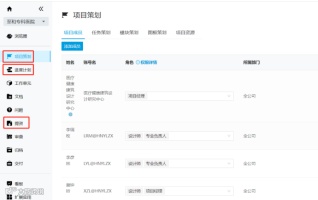

1）项目策划
网页端协同平台可进行项目创建与策划，且能根据项目各参与方不同角色设置不同权限，实时的跟进项目进度。
2）协同设计
二三维协同的设计方式，有效的解决了各专业提资不及时，版本不一致的问题，真正实现了一个专业模型修改，其他专业同步更新，保障了图纸质量，减少后期设计变更。
3）审图归档
在线式的图纸校审，通过发起校审—查看图纸—问题批注—意见反馈，实现校审流程闭环，助力设计师把控图纸质量。归档功能使项目能及时进行归档管理。
4）轻量化交付：
通过网页端查看模型及图纸，可解决项目汇报时工具端展示模型太卡的问题，提高各参与方的沟通协同效率。

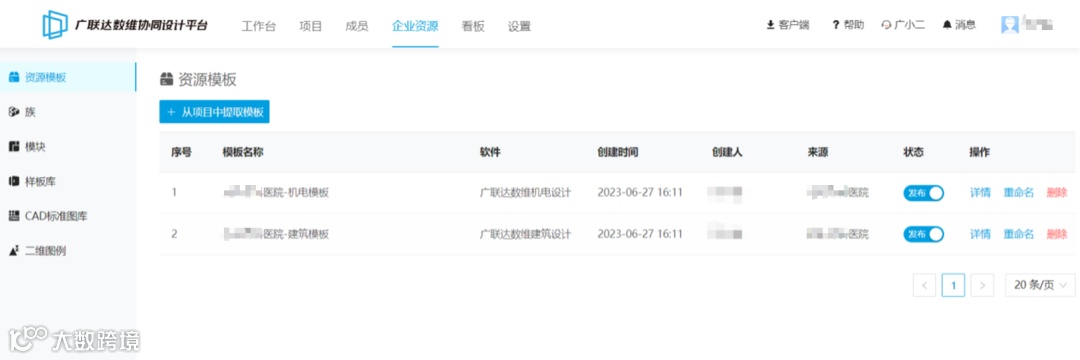

4.设计管理
通过本项目应用，沉淀了企业级数维BIM正向设计样板，构件库，模块库，出图成果与公司二维设计制图标准统一，标准同步存储到云端的企业库中作为资产，方便后续项目调用。

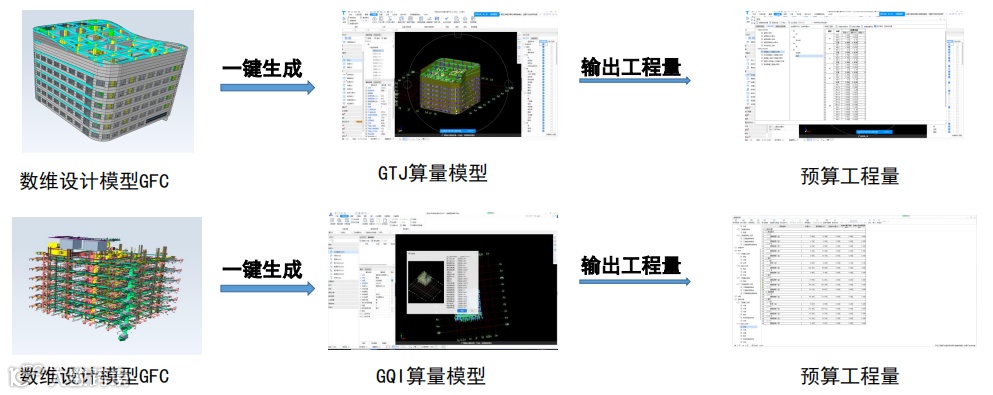

5.设计算量一体化
以往项目中，造价师需要花费较多时间去理解设计图纸、设计意图。数维的设计模型直传GTJ/GQI，在预算阶段节省造价师算量时间成本50%，且能避免传统翻模时出现的人为误差。
在成果算量中，对于设计师、造价师而言：
1.数维工具导入算量平台，省去了算量建模的时间，提高了算量工作效率近50%。
2.可算量的模型做到了100%导出，实现了设计模型到算量阶段的复用。
对于管理层而言：
1.数维工具导出设计数据进入GTJ/GQI平台，可以快速获得清单数据量。
2.造价可以尽快将设计意见反馈回设计师，在造价师层面尽快确定设计成果是否超概，快速帮助设计团队优化设计成果质量。
6.设计模型渲染（FalconV)
①轻松上手，天然的工作合作伙伴。
②不仅能与广联达BIM产品直连，还可支持直接导入SKP、FBX等三维场景。
③自动配景，景观自适应布置，程序式围栏，极简材质编辑等特色功能都将助你快速丰富场景和构图。
④支持效果图、全景图、漫游动画视频的导出，为你的理念增光添彩。
用户体验
通过本次使用广联达数维房建设计软件进行BIM正向设计，设计师进行了相应的反馈：
1. 建筑标准层映射功能，一键门窗大样图，喷头、灯具设备智能化批量布置等功能大幅提升了正向设计效率；
2.模型导出二维图纸有效保障了二维图纸与模型的一致性；
3.通过数维机电产品进行净高分析与管综排布，方便快捷；
4.基于FalconV模型渲染，高效直观对模型进行展示；
5.二三维协同设计保证了各专业的图纸与模型版本一致性；
6.三维模型直接对接算量与成本平台，提升了造价师的效率。
设计院管理层也进行了相关反馈：
1.二三维协同设计可以实时有效对项目进行进度与质量管理，高效方便；
2.二三维协同的设计方式有效解决了图模一致性与图纸版本一致性问题；
3.基于模型进行下游算量的应用，实现了一模多用，增加了设计附加值与设计院话语权。
