企业简介
北京城建安装集团有限公司是国家建筑设备安装施工一级资质企业，隶属于北京城建集团，公司注册资本金10600万元，资信等级为AAA级，是全国建设系统先进集体单位。
公司具有建筑工程、机电安装工程施工总承包一级资质，建筑机电安装、电子与智能化、钢结构、消防设施工程等四个专业承包一级资质及建筑智能化系统设计专项甲级、安防工程一级资质；具有锅炉安装、改造一级，市政公用工程施工总承包二级、建筑装饰装修工程设计与施工二级、防水防腐保温工程专业承包二级等资质。
集团先后承接了上千项国内外各类工业、民用安装项目和上百项国家、北京市重点工程。其中包含北京大兴国际机场、中国共产党党史纪念馆、香山革命纪念馆、北京城市副中心工程、中国国学中心、小汤山医院改造、环球影城等国家重点工程建设，以国家体育场（鸟巢）、奥运村为代表的2008年北京奥运会工程建设，28项工程荣获鲁班奖、10项工程荣获国家优质工程奖、51项工程荣获北京市长城杯奖、10项工程荣获中国“安装之星”奖。
(企业荣誉照片)
企业安装算量业务痛点
随着建筑业转型升级、行业竞争加剧，北京城建安装集团有限公司持续追求卓越，积极拥抱变化，在安装算量方面积极推进电算化模式，并探索企业内部不同部门间的算量协作与精益化量控的提效点，通过深入调研分析及总结发现：
1、当前分公司人员能力不足，会使用安装算量的人员比较少，投标时经常雇外援进行算量、如不复核清单工程量，不容易做报价策略中标率不高，整体投标成本增加。
2、施工现场技术人员提材料计划困难，不能按时提交材料采购的计划，每次提交采购计划还会出现缺漏项，影响后续工期；同一个工程按不同维度统计需要的工程量现场要计算多次，还不能保证结果的准确性。
3、现场采购的材料使用情况没有复核和追溯；采购到现场的材料没有人复核材料计划是否准确，现场是否用完，没有用完的材料去哪里没有去追溯。只有出现重大偏差才会去反查。
4、现在结算工程量超预算比较多，结算时商务算的工程量用不上，按技术人员提供的量（没有审核）结算，会出现量差；商务和技术都算量，工程量对不上，最终发现计算口径不一致。
企业安装算量提效方案
为提升北京城建安装集团数字化量控能力，助力机关对项目的精细化管理，提升岗位层工作效率，企业以清河营项目试点，让技术和经营人员使用广联达安装算量进行工程算量和提量。
清河营项目为经营与技术岗位更好的融合，采取培训学习提升和项目实践相结合的方式来助力算量提效。培训学习采用线上和线下结合的方式进行安装算量软件和业务的学习：线上通过广联达建筑课堂课程自行学习，学习完进行微信群打卡反馈学习效果；线下进行讲师授课集中学习，熟悉操作流程和提效技巧。
实际应用中遇到的问题通过微信群与广联达安装产品经理一对一的沟通，对于2个重点项目部广联达安装产品经理到项目指导技术人员算量。
通过学习和实践，项目的人员提升算量提量的能力和技巧，在项目进行过程使用区域提量功能，保障按进度提取该区域的材料设备量及上报工程量，还能快速核对不同区域不同劳务工程量。
方案落地与项目实践
1.项目简介
某综合体建设项目（含酒店、商业、车库）总用地面积71477.582㎡,建筑面积295700㎡。其中地上建筑面积202000㎡,地下建筑面积93700㎡。商业建筑地上整体五层,局部六层,地下2层。地上部分为购物中心,建筑面积为166550㎡。1-3层层高为5.9m,4-6层层高为5.5m,室内外高差0.15m, 建筑高度36m。地下车库(含人防汽车库)、设备用房等地下一层层高为5.7m,地下二层层高为3.9m,室内外高差0.15m。业态包括零售商业、餐饮、多功能展厅等。
2.项目软件应用

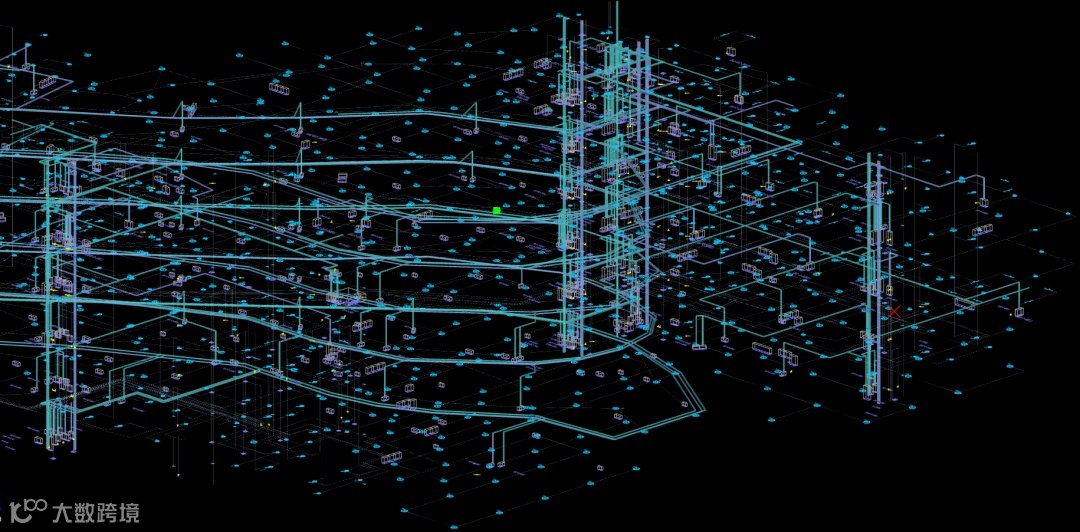

（电气照明模型）
（动力系统模型）
3.项目难点
（1）机电安装工程的综合管线多，交错处理不当会影响工程的质量，调试工程量大，综合布线在施工前需要多次调整进行二次设计，算完的工程量需要二次调整。
（2）第一版建模的图纸是初版图纸，由于设计问题图纸没有深化，图纸存在CAD线缺失；建模过程中发现很多管线连接不通，需要在识别时来补画管线，易出现回路管线信息错误和回路漏算，需系统图平面图来回对照查看，麻烦且低效。
（3）图纸专业较多、同专业图纸定位不是完全一致，遇到跨层桥架及桥架配线时容易错位，无法顺利进行桥架内配线；管线回路错综复杂，照明插座回路识别中在开关、插座处有断开容易识别错误，导致错误立管生成。
4.应用过程
本项目使用广联达BIM安装算量软件进行照明系统、动力系统、应急系统、疏散系统、消防电、智控弱电等多个专业的算量工作。
项目通过使用材料表、设备提量、系统图、单回路、按系统布线、区域提量、碰撞检查、报表反查等功能解决工程项目相关难点，大大提高了工作效率。在项目建模和提量过程中，用户特别推荐使用区域提量和按系统布线功能。
5.推荐功能介绍
区域提量

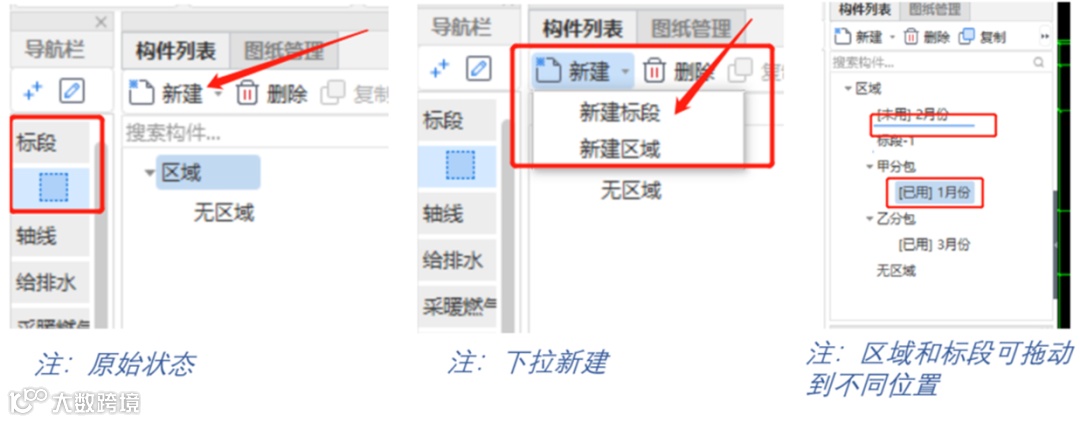

（1）在导航栏标段新建标段和区域，区域和标段可以重命名和重名（例如：可以按月份和施工队）：

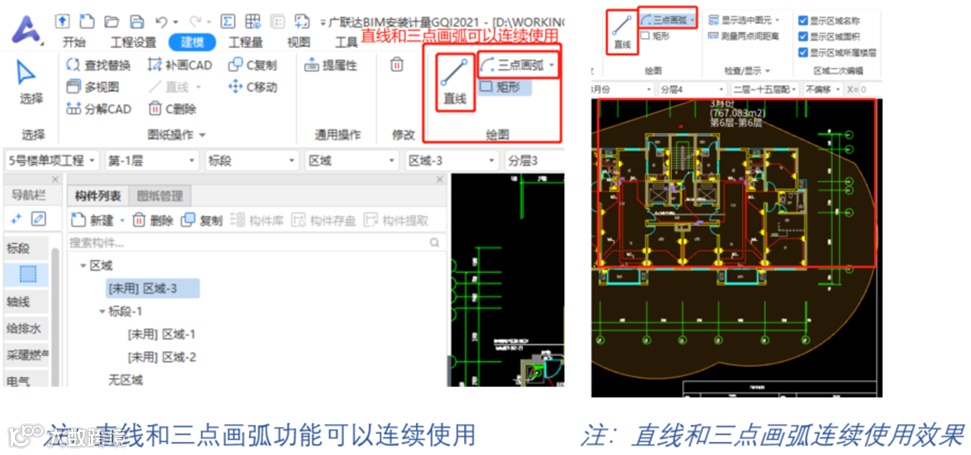

（2）可通过绘图命令直接绘制范围，并且确定截面设置多层绘制：
（3）查看区域、标段范围工程量。
方法一：双击标段或区域构件名称查量。
方法二：单击明细量表或此表处于显示状态，单击区域图元（可多选），明细量表显示对应区域工程量。方法三：选中区域图元（可多选），右键选择明细工程量表。
功能优点：
（1）根据施工合同或施工进度划分区域，快速提取该区域的材料设备量及上报工程量；
（2）按不同区域区分不同劳务单位施工范围，快速核对工程量；
（3）此功能出量形象直观，数据可追溯（可导出报表、工程量反查）；
（4）查看区域工程量专业范围：电气、消防、给排水。支持多维度查看工程量：例如电气可以按楼层、按配电箱、按回路出量。
按系统布线

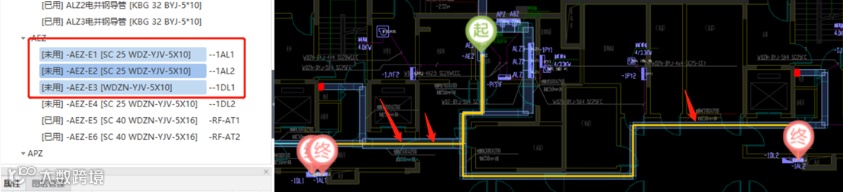

（1）根据构件属性中配电箱、末端负荷查找起终点图元，自动查找路径，一键布线；也可以按Ctrl+左键选择多个构件，可批量布线；布线是按最短路径查找，不满足时可一键切换路径。
（2）不受桥架断开、系统类型的限制，智能绘制可以切换楼层连续画：想怎么走就怎么走！
①桥架断开时：
·触发按系统布线功能，功能页签自动定位到“智能绘制”功能按钮；
·首先对桥架联通部分布置线缆，鼠标定位到联通桥架内时，线缆自动吸附到桥架进行布线；
·点击联通桥架末端，桥架内线缆自动布置；

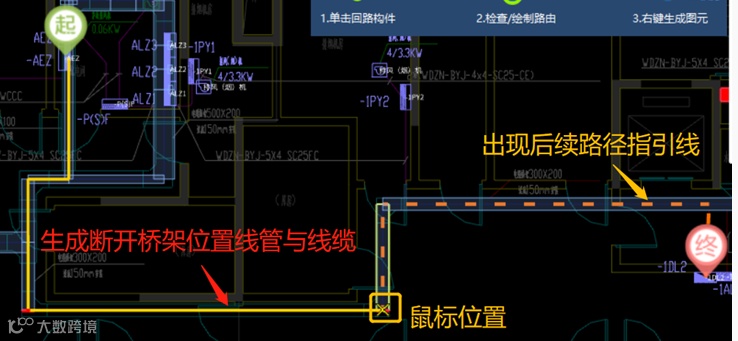

·点击另一侧桥架，自动生成断开桥架部分的线管，并出现指引路径；
·检查指引线正确，鼠标直接定位到末端配电箱，点击，生成回路。
②跨层CAD线缺失情况：
·选中某条跨层回路（末端配电箱在-2层，起点配电箱在-1层），触发“按系统布线”，自动定位到“智能绘制”功能；
·布置-1层穿横向桥架部分线缆，鼠标定位到竖向桥架位置，软件自动吸附桥架布置线缆；

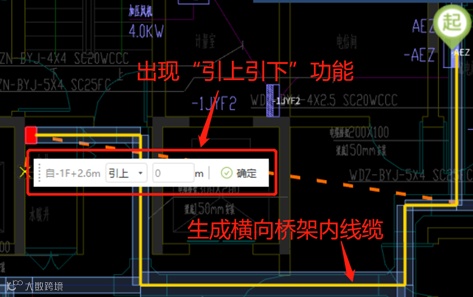

·左键点击末端位置，自动生成横向桥架内线缆，同时出现“引上引下”功能栏（只在竖向桥架部位出现）。
·选中“引下”键，输入竖向线缆长度，点击确定，即可生成竖向桥架内的线缆；

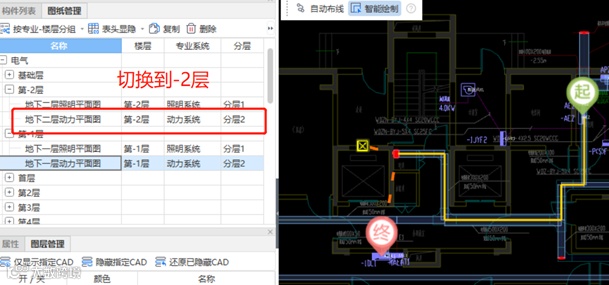

·切换到末端配电箱所在楼层（-2层），根据指引线直接定位到末端配电箱，左键点击生成回路；
·右键确定布置线缆完成。
功能优点：
（1）根据系统关系，在构建列表中电缆回路末端增加末端配电箱，清晰查看供电关系；自动查找起终点，并根据起终点沿桥架、配管和CAD线自动布置线缆，缩短操作路径；
（2）【按系统布线】功能内，可随时打开系统图功能，随时查看和检查
（3）桥架内只生成线缆，桥架外既生成管又生成线缆，自动区分桥架内外，工程量统计时，区分桥架内外工程量。
整体效益总结
北京城建安装集团有限公司始终秉承弘扬“同心图治、唯实创新、追求卓越”的企业精神，积极拥抱变化，开展数字化转型，经过实际项目实践，项目的技术和经营在施工前都能按图进行模型工程量的计算，并能通过内部对量保证工程量的准确性，保障后续材料采购的准确，以及规避现场材料的浪费；助力企业企业效率提升和项目增益。
项目经理反馈使用广联达BIM安装算量软件可以为项目提效大约50%，广联达BIM安装算量不仅帮助北京城建安装集团提升了项目的量控能力，更为企业积累了数字化资产。未来双方会继续合作共赢、相互促进、共同发展，持续助力建筑产业数字化转型升级！
