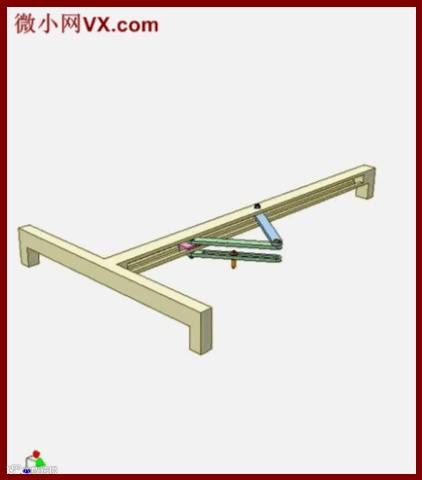

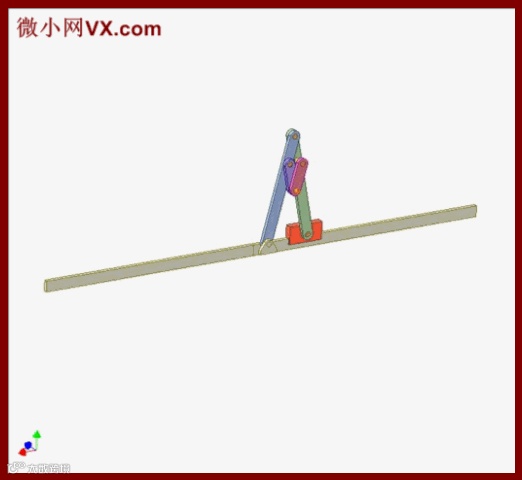

1.绘制椭圆机制1（Drawing ellipse mechanism 1）

曲柄的长度等于连杆的长度。

曲柄、连杆和两个短关节形成一个棱形。

椭圆方程：(x.x)/(a.a) + (y.y)/((a – 2b). (a –2b)) = 1

坐标原点固定在蓝色曲柄的旋转关节中心。

Oy轴垂直，Ox轴水平。

a是曲柄长度。

b是短关节长度。

由于橙色长销和紫色、蓝色杆的干扰，蓝色杆没有完全旋转。

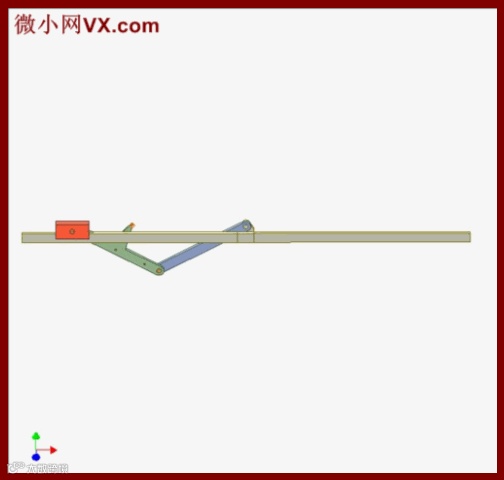

2.绘制椭圆机制2a（Drawing ellipse mechanism 2a）

曲柄长度等于连杆长度。

绿色连杆的每一个点都可以绘制出椭圆。

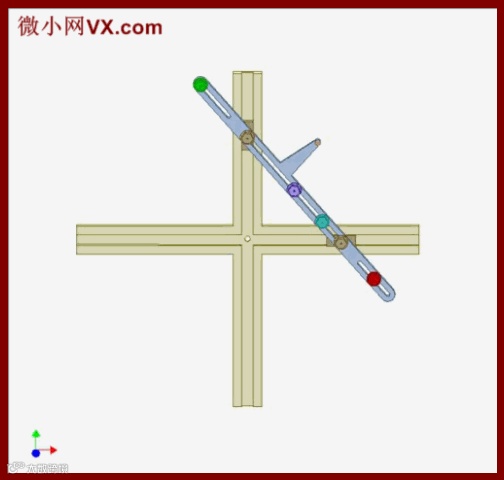

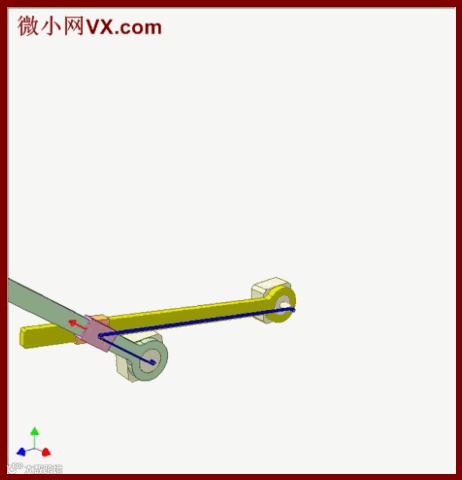

3.绘制椭圆机制3（Drawing ellipse mechanism 3）

蓝色杆的每一个点都可以绘制出椭圆。

4.绘制椭圆机制2b（Drawing ellipse mechanism 2b）

蓝色曲柄长度等于绿色连杆长度。

绿色连杆上的每一个点都可以绘制出椭圆。

调整橙色笔的位置然后移动它可以绘制不同的椭圆。

推动曲柄或者连杆克服死角。

5.绘制椭圆机制4（Drawing ellipse mechanism 4）

齿数比为1.

黄色齿轮上的每个点都可以绘制出椭圆。

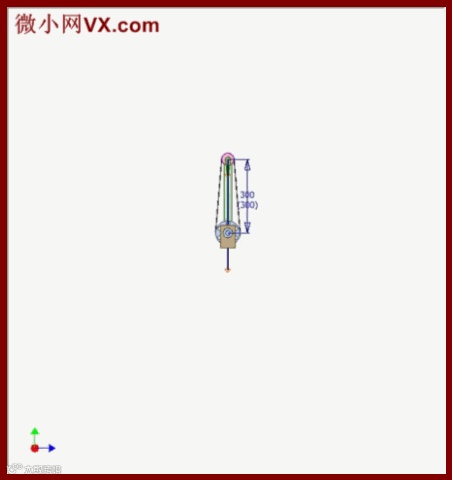

6.传送带卫星机制2（Belt satellite mechanism 2）

固定大皮带轮和小轮的直径比为2.

小棘轮上的一点绘制出椭圆。

红色线是直线。

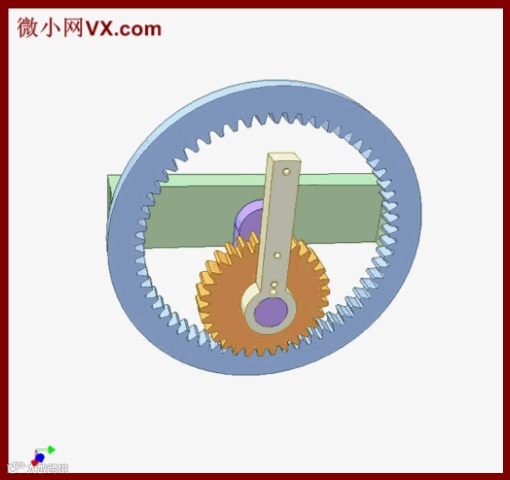

7.绘制椭圆机制5（Drawing ellipse mechanism 5）

齿数比为2.

小齿轮上的每一个点都可以绘制椭圆。

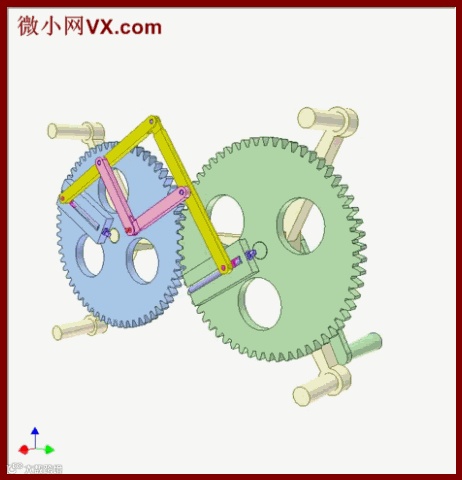

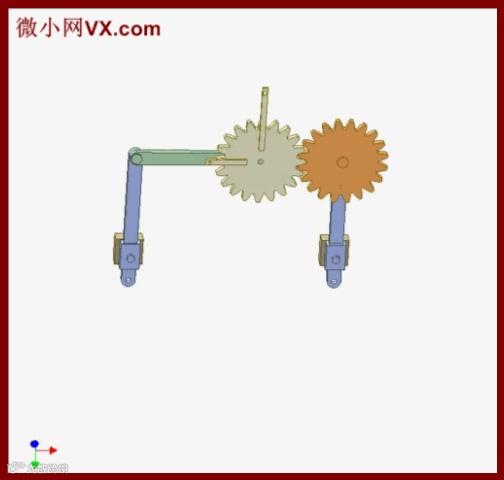

8.绘制椭圆机制6（Drawing ellipse mechanism 6）

齿轮传动和连杆机制的结合。

两个齿轮相同。

粉色杆和橙色杆上的旋转关节的距离相等。

椭圆方程：(x/(a+b))^2 + (y/(a-b))^2 = 1

a：长槽杆中点之间的距离

b：短槽杆中点之间的距离

通过螺钉改变a和b以绘制不同的椭圆。

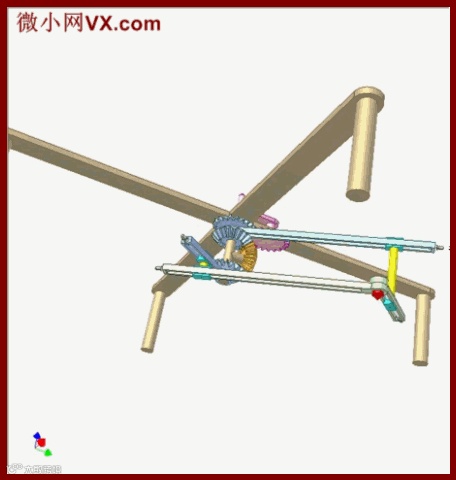

9.绘制椭圆机制7（Drawing ellipse mechanism 7）

10.绘制椭圆电缆机制（Cable mechanism for drawing ellipse）

抛物线方程：y.y = b.x

b：T字架固定旋转关节中心与固定杆的中心线的距离
