还在被土方算量困扰？看看这些痛点你中了几条？
“基建、房建各类土方算量的软件学习成本巨高”
“时间紧任务重”
“不清楚计算原理”
“手算数据量大”
↑ ↑ ↑
广联达市政计量GMA用黑科技打破困局！
3分钟get工程人的"算量外挂”

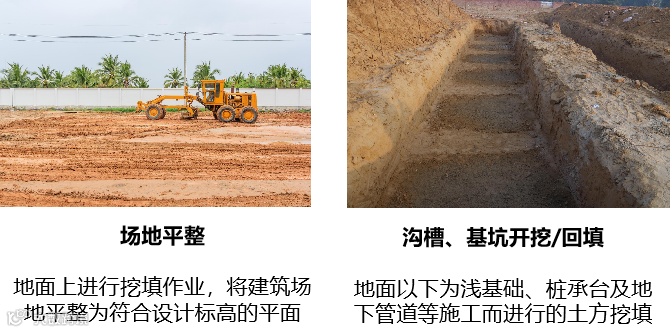

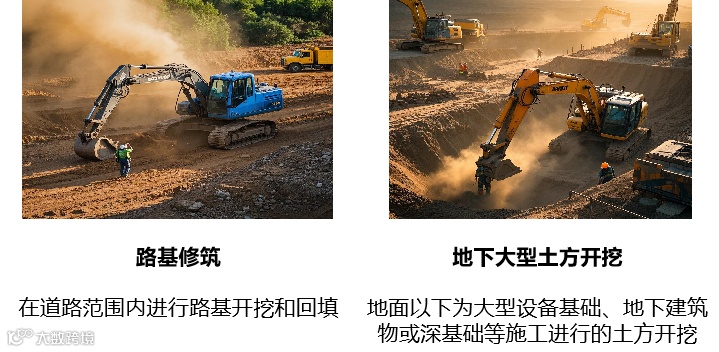

土方工程有哪些分类？
土方算量四大“流派”，你是哪种？
|
方法 |
适用场景 |
如何计算 |
|
方格网法 |
起伏较小、坡度变化平缓的场地 |
将土方划分为若干个正方形网格进行计算，一般网格边长为5m、10m、20m等 |
|

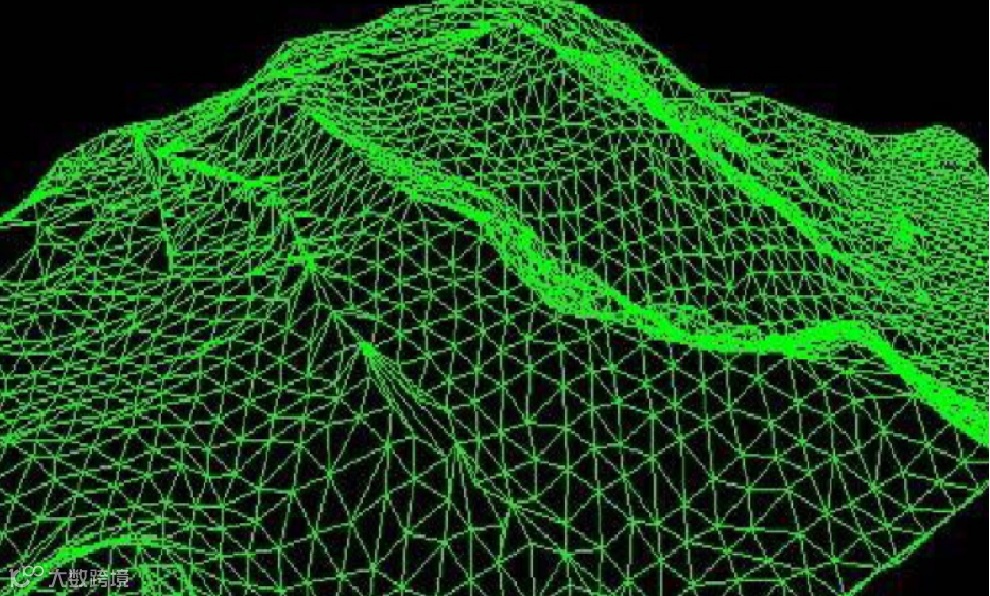

三角网法 |
不规则且复杂的地形 |
根据离散点按照一定规则，将土方划分成多个三角网，最终根据三棱柱模型计算体积 |
|
等高线法 |
起伏较大、坡度变化较多 |
根据图纸的高程数据估算 |
|
平均断面法 |
较为狭长的土方算量，如路基等 |
根据一定间距等分场地，计算各位置断面图面积，利用两个断面平均面积乘以间距计算 |
为什么传统土方算量总在"交学费"？
·三大致命难题
1、方格网土方涉及场景繁多，且数据格式不统一，难以还原土方地貌，手算难以精确计算土方量，误差大；
2、沟槽、基坑形状各异，涉及多级沟槽、多层回填、同槽、占位扣减时，难以精准套用公式，手算难处理；
3、路基土方断面图数量多，需要计算清表、挖填方、运弃和边坡整修等量，还要考虑与沟槽、软基土方扣减，手算难度大，不精准。
软件支持导入多种数据源，可根据获取的数据格式选择相应的方式快速提取，无需繁琐复杂的数据处理，也能高效算量。
■ 场景一 当拿到的数据是dat或txt格式的散点坐标数据时：
1.新建大型土方；
2.导入散点坐标，可选择原地面/设计面标高；
3.识别、绘制范围线；
4.选择方格网法或三角网法作为计算方式，汇总计算即可。
导入散点
■ 场景二 当拿到的数据是CAD图纸离散点标高时：
1.点击识别散点功能，根据窗体引导识别图纸中的标高和图例；
2.选择将标高数据作为【原地面标高】或【设计面标高】；
3.识别、绘制范围线以及选择计算方式跟导入散点步骤一样。
■ 场景三 当拿到的数据是方格网图纸时：
1.导入方格网图纸；
2.点击【识别方格网】；
3.按照提示分别提取：原地面标高、设计面标高、网格线以及范围线，无误后点击【识别】。
偷偷告诉你，软件还可以将不同数据源组合使用哦~
■建模案例：
■ 建立井、管模型后：
1.新建沟槽/基坑，触发【按管布置沟槽】/【布置基坑】功能；
2.按工程实际修改【挖填顶标高设置】，无误后确认；
3.框选需要布置沟槽的管/布置沟槽的井或雨水口，右键确认，布置成功。

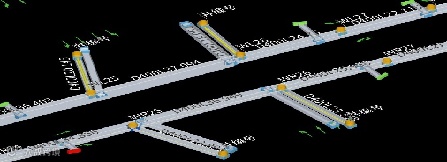

沟槽基坑布置

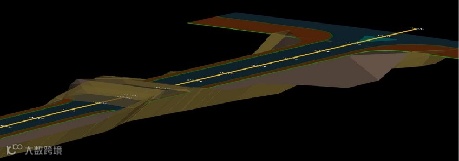

■建模案例：
■ 有CAD路基横断面图时：
1.新建路基，触发【识别横断面】功能；
2.按照提示依次提取图纸中识别项；
3.全部选取后，点击下一步，核对识别的量是否有误（若量对不上，可按照提示进行排查）；
4.无误后点击确定，路基建模成功。
■ 只有CAD路基纵断面图时：
1.新建路基，触发【识别纵断面】功能；
2.按照提示依次提取纵断面图纸中识别项；
3.全部选取后，点击下一步，核对提取标高值是否有误，无误后点击确定即可生成路基。
注：没有横断面图时再使用【识别纵断面】，且使用该功能前，务必建立相应的路面模型。

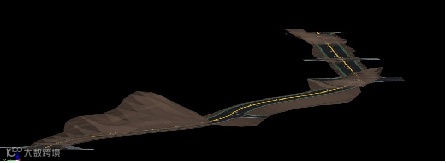

■建模案例：
小提示
■ 以上功能仅在广联达BIM市政计量GMA最新版本中才可使用哦，请前往G+工作台或服务新干线下载使用~
下载链接：https://www.fwxgx.com/softwares/20023?source=wxArticles&invitationCode=3-wxArticles

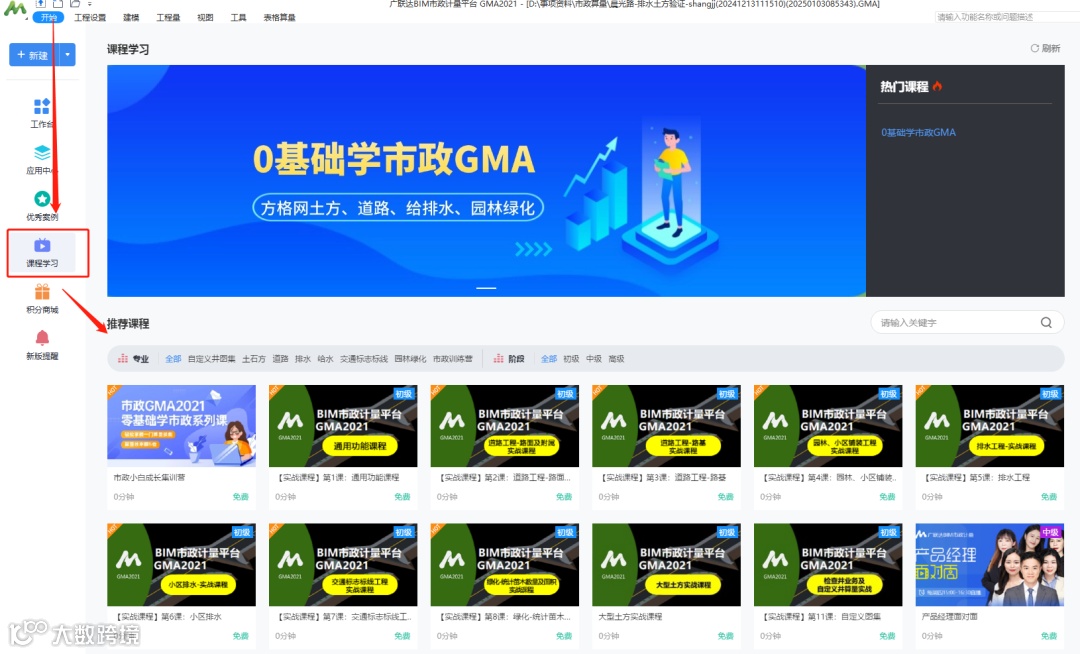

■ 详细步骤和更多功能讲解请移步软件产品端首页的课程学习中观看相应教学视频：
