计算公式为：管长=水平长度+竖直长度。
以某住宅楼为例，计算生活给水系统干管的工程量，干管按照系统逻辑区分材质、规格、连接方式。

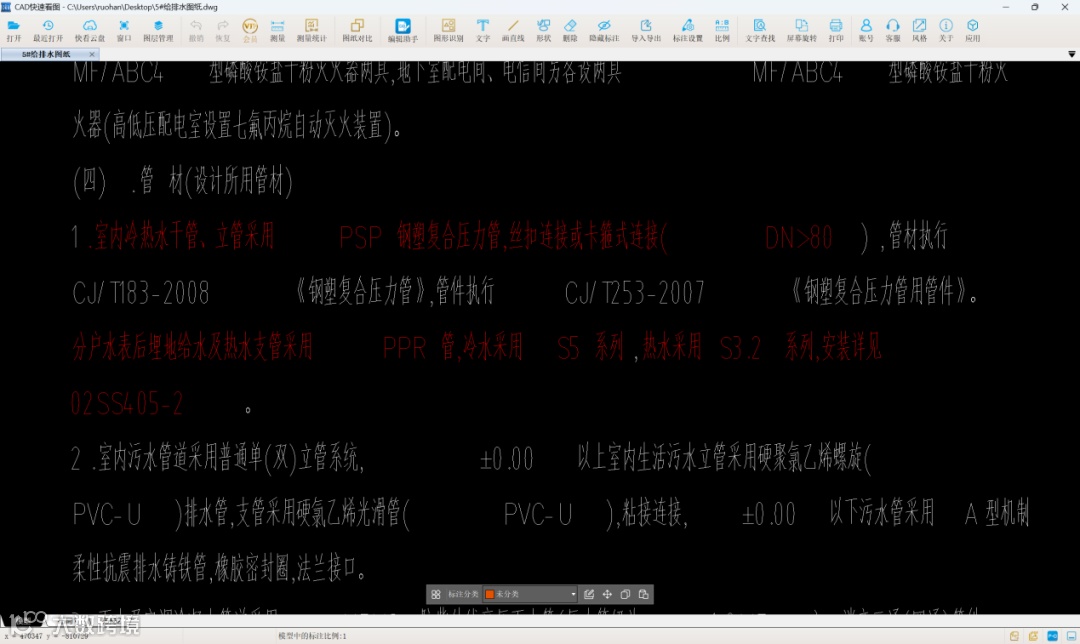

第一步，查看设计说明中关于管材的描述，确定给水干管的管道材质和连接方式，本例为PSP钢塑复合压力管，丝扣连接或卡箍式连接（DN>80）。

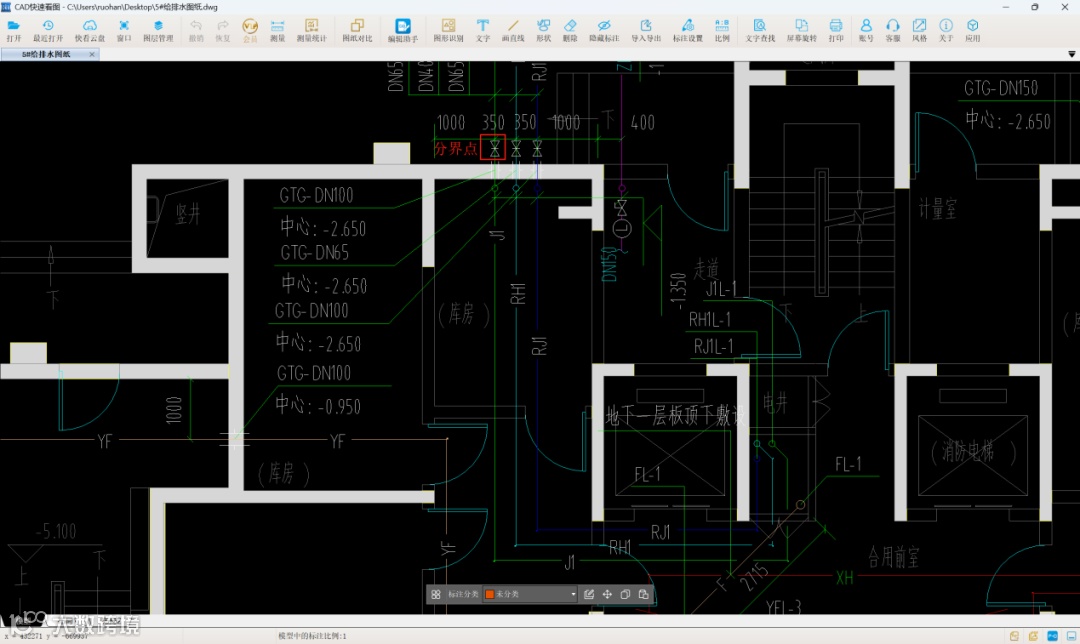

第三步，查看地下一层给水管道平面图，确定管道室内外分界点、平面位置及走向。本例有阀门，所以以阀门为界，DN65给水干管入户后由北向南，向东，再向北与立管相连。
准备工作做好后，按照水流走向，分别按管道规格列项计算。

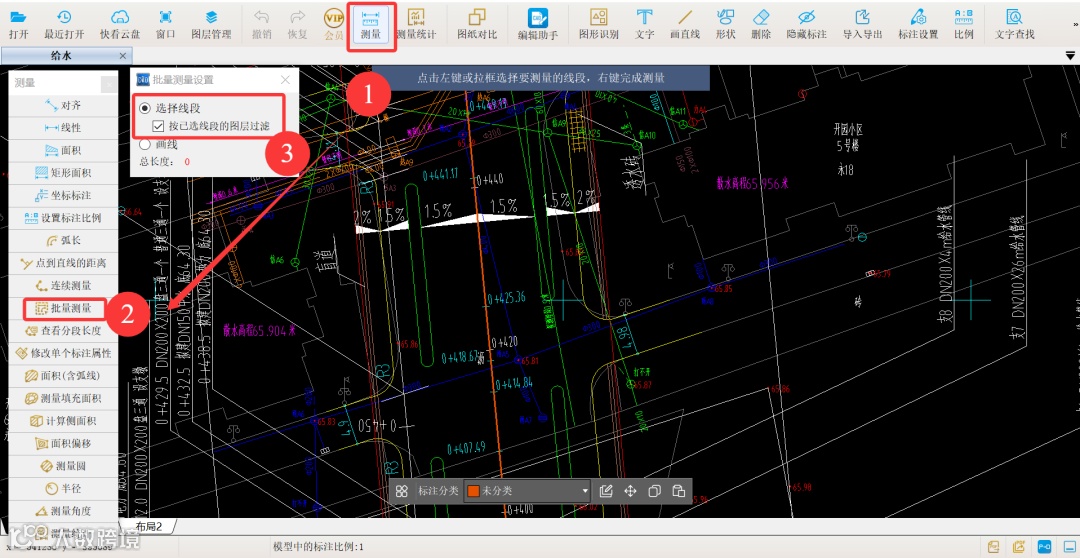

在CAD快速看图软件中，选择【测量】-【批量测量】功能，按已选线段图层过滤，框选阀门、管道转折点、立管中心，鼠标右键确认，得到水平管长为13794mm。
注意：有一竖向管道长度未计算，它的长度为标高相减，-1.35-（-2.65）=1.3m。

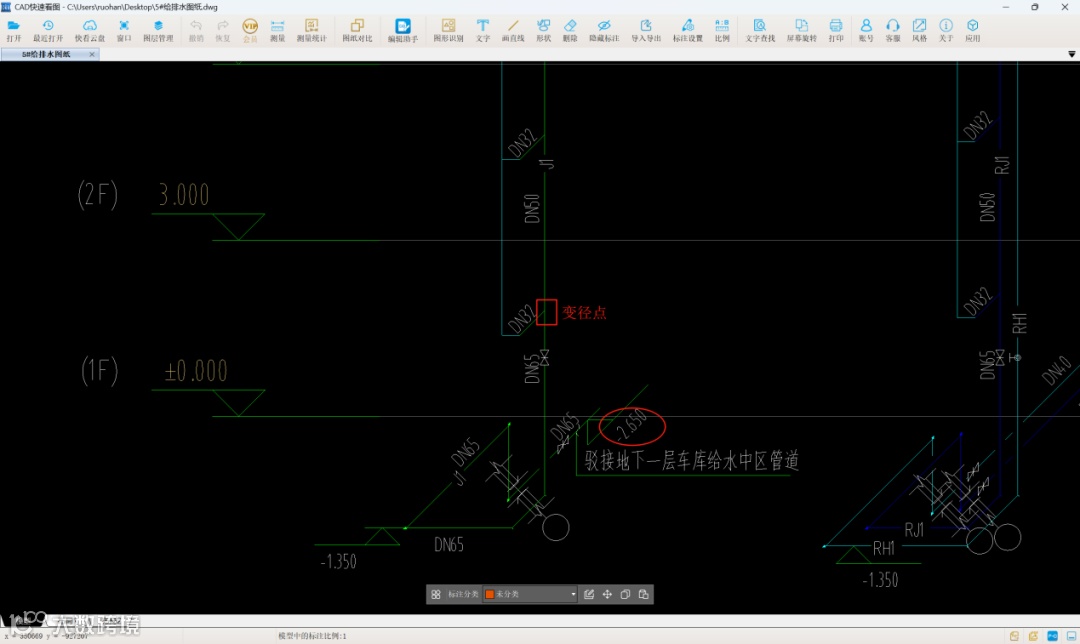

通过系统图得知前12层横向支管离地高度为1800mm，则得到DN65管长为13.794+1.3+1.8-（-1.35）=18.244m

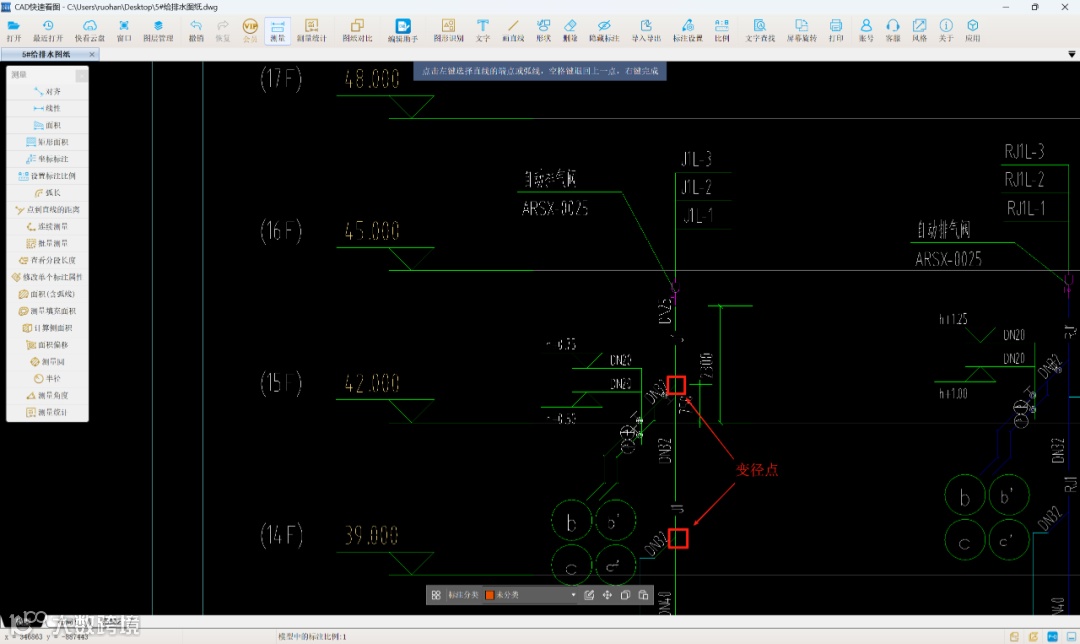

DN50管长利用标高相减可得30+1.8-1.8=30m
DN40管长为39+0.75-（30+1.8）=7.95m
DN32管长为42+0.75-（39+0.75）=3m
DN25管长为2.3-0.75=1.55m
综上，给水排水管道-给水干管的工程量就轻松计算完成了，是不是很简单呢？
