注意事项：在接触仪器与试剂时，务必做好个人防护措施，严禁直接接触试剂。若涉及接线及拆装相关工作，必须在断电状态下进行操作，接触电路板时做好防静电措施。

操作要求：现场运维人员需熟练掌握设备流路图，清晰知晓设备各部件的接线位置，精通设备操作并熟练使用万用表等工具。

所使用工具：小十字螺丝刀、万用表

设备在待机状态下，查看主界面显示温度是否与环境温度接近（以下为water_4.9.15_Beta之前的版本界面显示）。

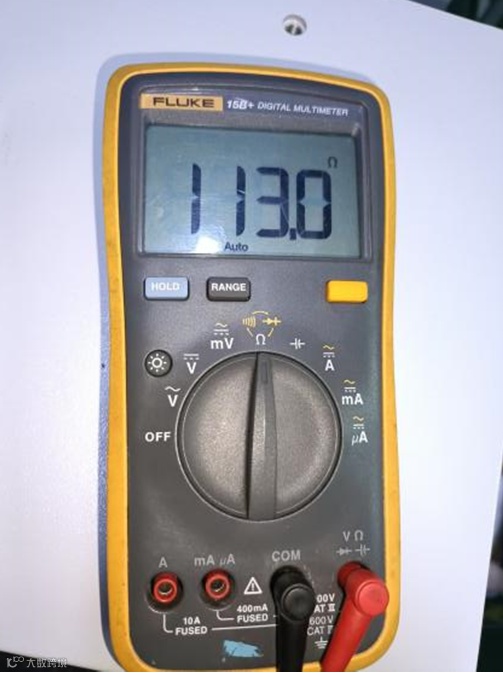

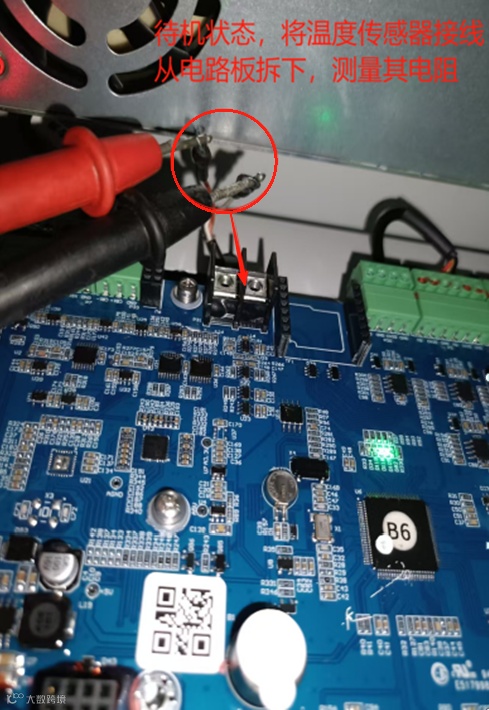

若相差较大，将温度传感器接线从核心控制板拆下，测量其电阻，通过温度=（实测电阻-100）/0.385，确定是否与现场环境温度相接近；若计算差别较大，则判定温度传感器故障。

若温度传感器的电阻处于正常范围，在连接温度传感器后，显示温度与环境温度一致，判定之前的温度传感器接线端子处接触不良，温度恢复即正常。

核心控制板故障判定方法：

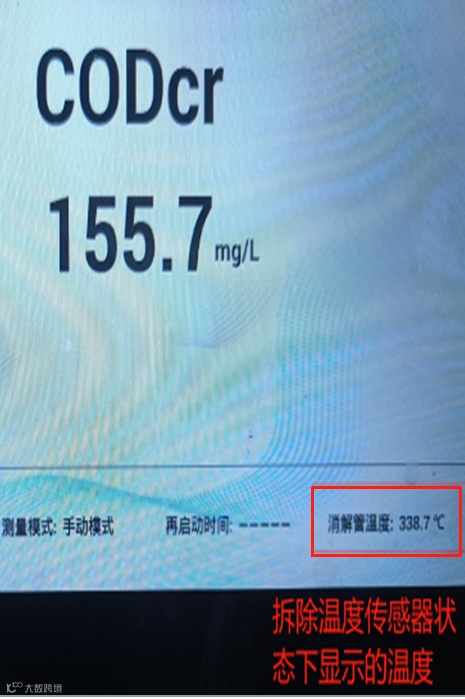

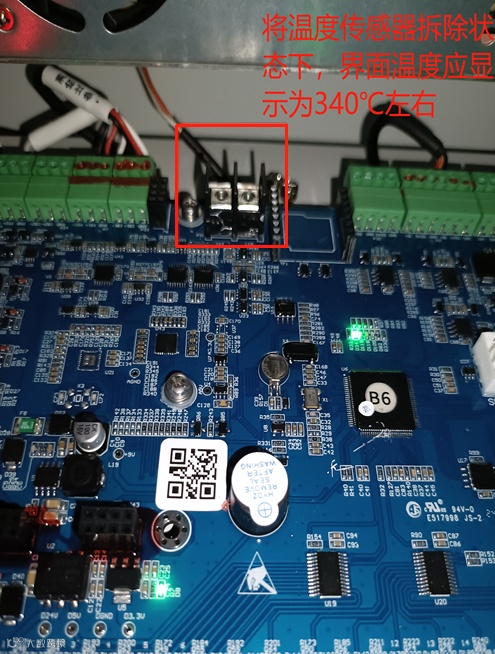

①电路板未连接温度传感器，界面显示温度值为340℃左右，若显示温度与其相差很大，则可判定控制板可能存在故障。

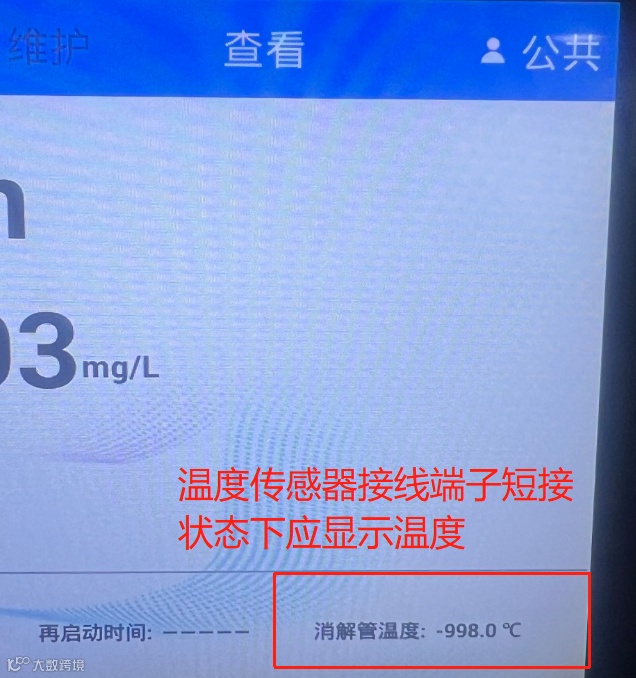

②当短接电路板温度传感器的两个接口时，界面所显示的温度理应达到 -998℃。若实际显示温度与该标准值存在较大差异，则可判定电路板可能出现故障。

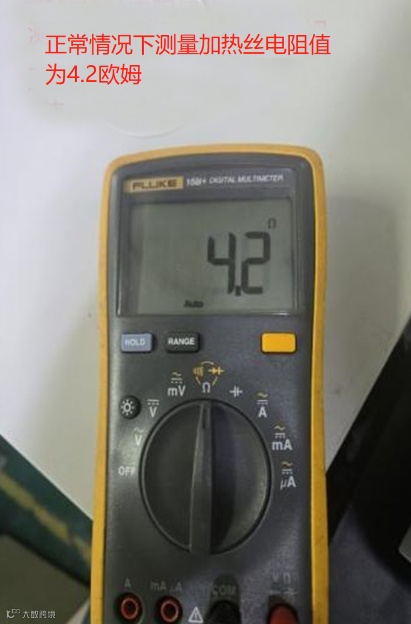

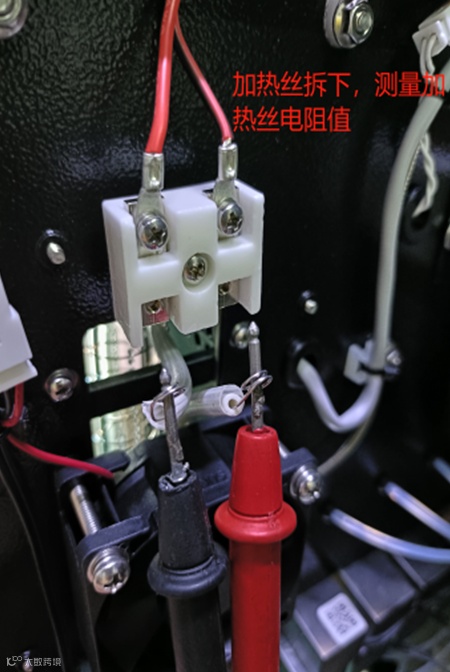

当设备处于停止做样状态时，需从陶瓷接线柱上拆卸加热丝，随后使用万用表的电阻档对拆下的导线展开测量。正常情况下，其阻值约为4欧姆，若无法测出阻值，或者测量值超出此范围，则可判定加热丝存在异常。

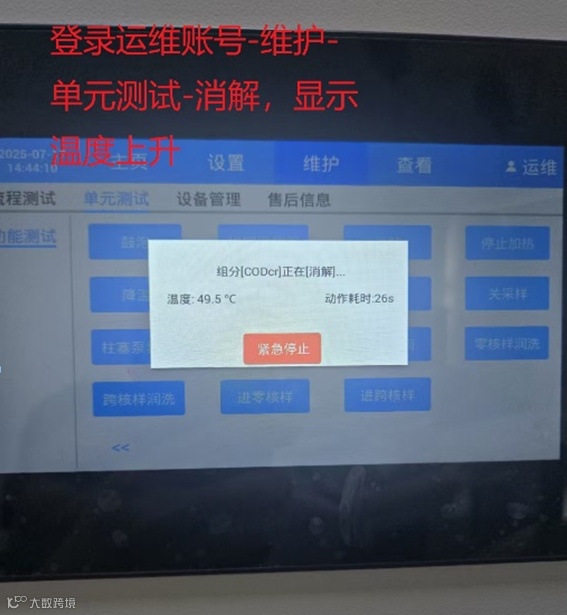

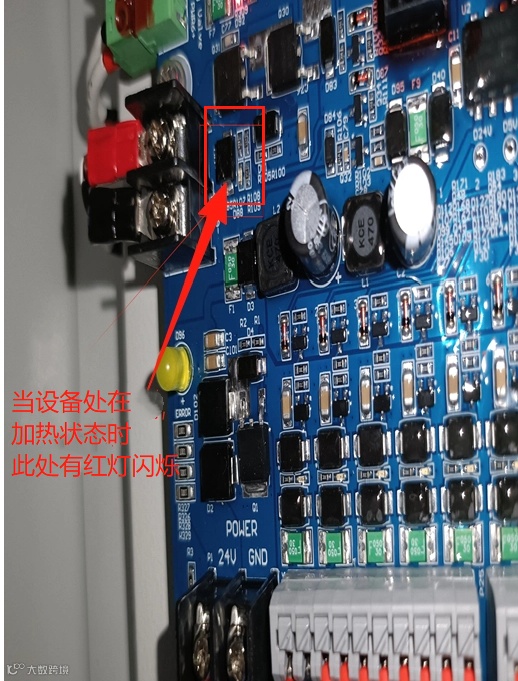

进入设备维护-单元测试-点击加热（或消解），仔细观察加热丝连接处是否存在红灯闪烁现象。若未发现红灯闪烁，则判定为核心控制板加热出现故障。

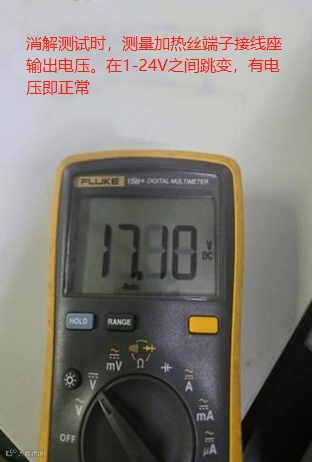

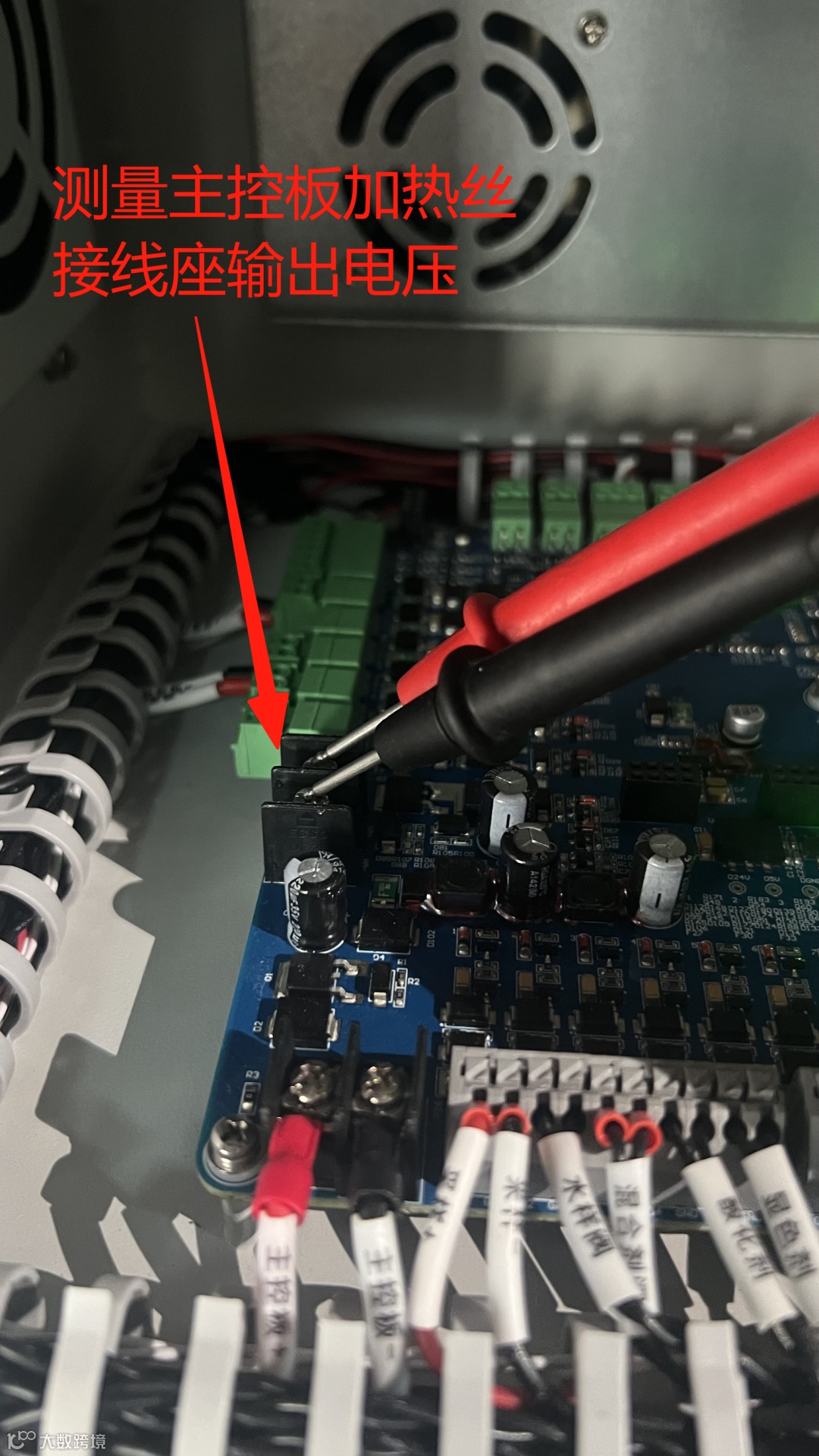

若有红色指示灯闪烁，则使用万用表直流电压档测量核心控制板加热丝端子，测得电压值应当在1-24V之间跳变，若无电压，或者电压不变，判定电路板加热故障。

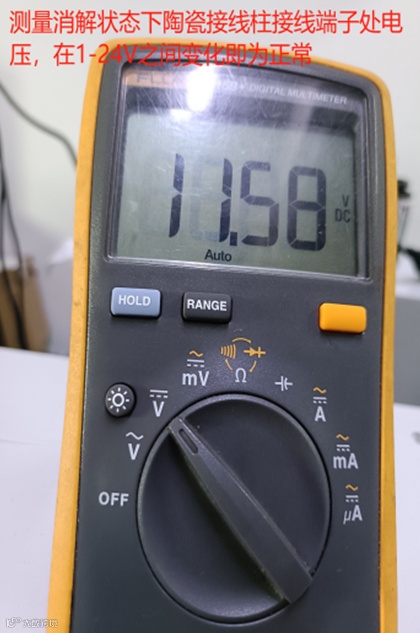

当测量得出电路板存在电压输出时，需进一步测试陶瓷接线柱的上下端是否有电压。若检测到陶瓷接线柱上下端无电压，此时应检查核心控制板至陶瓷接线柱之间的接线是否发生断开情况，同时查看接线柱螺钉以及陶瓷接线柱螺钉是否拧紧，另外，还需留意端子压线接触位置是否存在烧焦痕迹。若发现存在烧焦痕迹等异常状况，则需对相关部位进行清理，并重新剥线处理；在必要情形下，需对相关部件进行更换。

恢复正常时点击消解温度正常上升即为正常（测试温度不超过90度为正常现象）。
