引言
Dataflow 架构
Dataflow 架构是一种计算架构，它通过数据流动来驱动计算过程，而非常规指令流动。与传统的冯·诺依曼架构不同，Dataflow 架构强调并行（流水）处理和数据驱动的执行模型。
-
定义与基本概念：在 Dataflow 架构中，程序被表示为一个数据流图（Dataflow Graph），其中节点代表计算操作，边代表数据依赖关系。每个节点在其所有输入数据准备好后立即执行，并将结果传递给下游节点。 -
Dataflow 架构的历史背景：Dataflow 架构的概念最早可以追溯到 20 世纪 60 年代和 70 年代，当时研究人员开始探索如何通过并行处理提高计算性能。MIT 的 Tagged Token Dataflow 和曼彻斯特大学的 Dataflow Machine 是早期的经典实现。
冯·诺依曼架构
冯·诺依曼架构是现代计算机系统的基础架构，由约翰·冯·诺依曼在 20 世纪 40 年代提出。它采用存储程序的概念，即程序指令和数据存储在同一个存储器中，并通过中央处理单元（CPU）逐条执行指令。
-
基本概念：冯·诺依曼架构包括五个主要部分：输入设备、输出设备、存储器、算术逻辑单元（ALU）和控制单元。程序指令和数据存储在存储器中，CPU 从存储器中读取指令并执行。 -
指令周期：冯·诺依曼架构的执行过程大致可以分为取指、译码、执行，访存和写回 5 个阶段。每个指令按顺序执行，形成一个指令周期。
Dataflow 架构与冯·诺依曼架构的对比
Dataflow 架构与冯·诺依曼架构在执行模型、并行处理能力和能效等方面存在显著差异。
-
执行模型： -
冯·诺依曼架构：采用顺序执行模型，指令按顺序从存储器中读取并执行。每条指令的执行依赖于前一条指令的完成。 -
Dataflow 架构：采用数据驱动的执行模型，节点在其所有输入数据准备好后立即执行。多个节点可以并行执行，只要数据依赖关系允许。 -
并行处理能力： -
冯·诺依曼架构：并行处理能力有限，主要依赖于多核处理器和超标量技术来提高并行性 （GPU 除外）。 -
Dataflow 架构：天然支持并行处理，多个独立的计算操作可以同时执行，从而显著提高计算性能。 -
能效比： -
冯·诺依曼架构：由于指令调度和控制开销较大，而且访存过于频繁（访存的能耗约为 ALU 运算的 20 倍左右），所以能效比相对较低。 -
Dataflow 架构：避免了传统架构中的指令调度和控制开销，每个节点只在需要时执行，减少了不必要的计算和数据传输，能效比更高。
以下是卷积在冯·诺依曼架构和 Dataflow 架构下的执行过程：
比较分析上述过程，可以发现，除了指令驱动和数据驱动的区别之外，还有一个重要的区别，计算的中间数据不需要写回内存。
时代背景
摩尔定律和登纳德缩放定律的终结
随着著名的摩尔定律（Moore's Law）和登纳德缩放比例定律（Dennard Scaling）走到尽头，“暗硅”现象阻挡了晶体管密度的进一步增加，同时人工智能的高速发展对算力提出了更高要求，硬件如何满足算力的需求是一大挑战。
通用性 vs 专一性

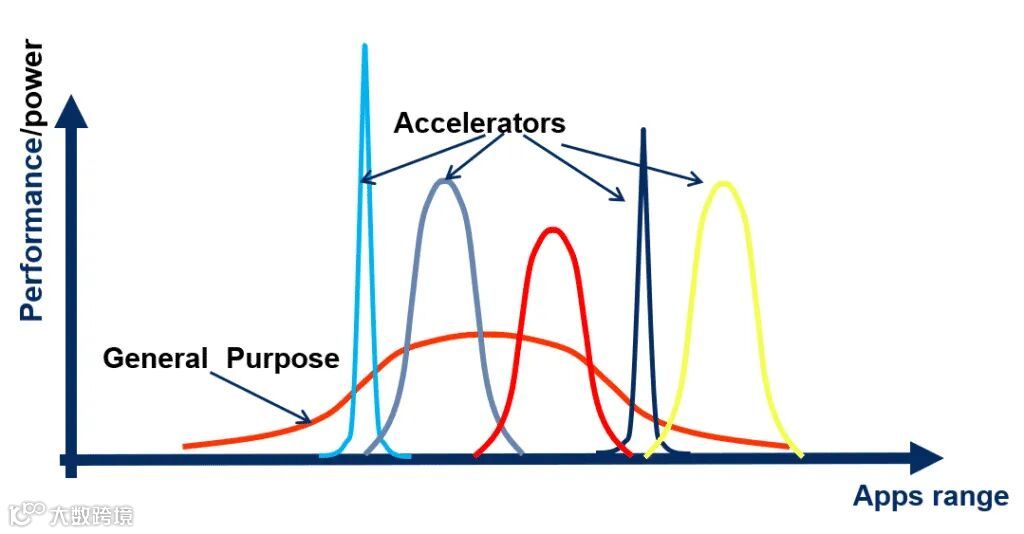

通用芯片设计用于满足多种不同应用的需求，具有较广泛的适用性，但是往往效率不高。通过设计DSA（Domain-Specific Architecture 领域专用架构），为特定应用领域定制化，以牺牲应用范围为代价，可以获取效率的提升。
内存墙问题

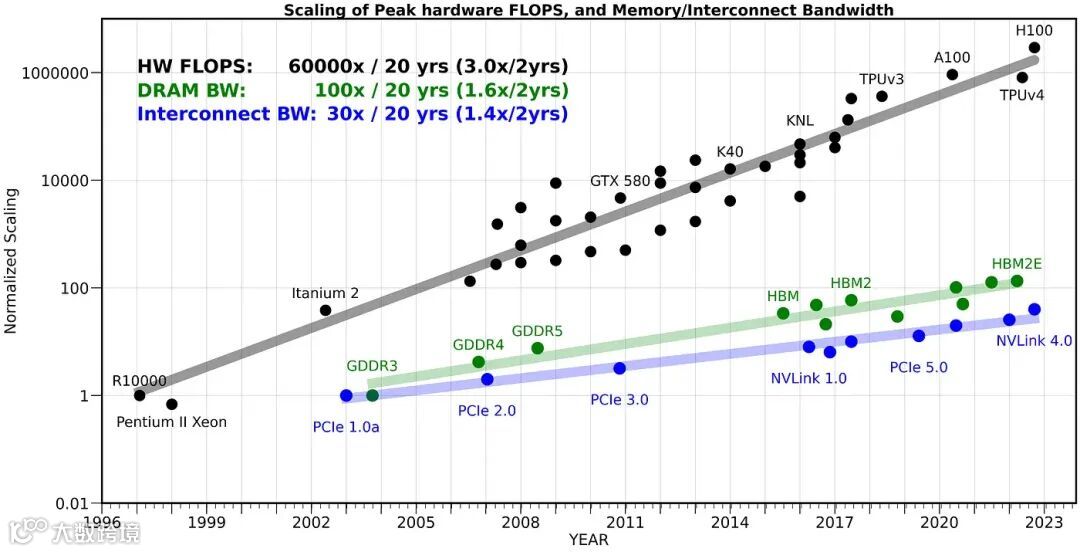

多年以来，随着处理器速度的不断提高，从内存访问数据的速度却未能跟上，二者之间的差距越来越大，从而导致处理器花费大量时间等待从内存中获取数据的瓶颈，造成内存墙问题。
人工智能算法，特别是深度学习模型，需要大量的数据处理，频繁的访问存储在内存中的数据。随着这些模型变得越来越复杂，并且它们所操作的数据集越来越大，内存墙问题变得越来越明显，导致了严重的性能瓶颈。
为了满足 AI 算力的需求，解决内存墙问题，使用专业化的芯片（AI 加速器）来加速 AI 应用是必然的趋势。
Dataflow 架构的理论基础
数据流图（Dataflow Graph）

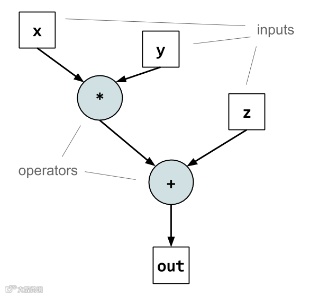

数据流图（Dataflow Graph）是 Dataflow 架构的核心表示方法，它用图的形式表示计算任务和数据依赖关系。
-
节点与边：节点（Node）代表计算操作（如加法、乘法等），边（Edge）表示数据在节点之间的流动。 -
构建数据流图：通过分析程序代码，消除控制流，生成节点和边，形成一个完整的计算图。
数据流模型
数据流模型决定了数据在架构中的流动方式，主要分为静态数据流模型和动态数据流模型。
-
静态数据流模型：数据流图在编译时就完全确定，节点和边的连接关系固定。这种模型简单易实现，但灵活性较差。 -
动态数据流模型：数据流图在运行时可以动态变化，允许根据实际情况调整节点和边的连接关系，提供更高的灵活性和适应性。
硬件实现
硬件实现是 Dataflow 架构的关键部分，涉及处理单元、互连网络和存储器架构的设计。
-
处理单元（Processing Elements, PEs）：每个 PE 负责执行特定的计算任务，通常包含算术逻辑单元（ALU）、寄存器文件和本地存储器。 -
互连网络（Interconnection Network）：连接 PEs 的网络，决定了数据传输的效率和延迟。常见拓扑结构包括总线、环形和网格。 -
存储器架构：Dataflow 架构通常采用分层存储结构，包括： -
本地存储器：每个处理单元（PE）都有自己的本地存储器（一般是 SRAM），用于存储中间结果和权重数据。本地存储器访问速度快，能耗低。 -
片上共享存储器：多个 PE 共享一个片上共享存储器，用于存储全局数据。共享存储器可以在 PE 之间传递数据。 -
片外存储器：如 DRAM 等外部存储器，用于存储大规模的输入数据和模型参数。
编译器与工具链
编译器在 Dataflow 架构中扮演着重要角色，它负责将高层次的源代码转换为数据流图，并进行优化和代码生成。
-
源代码到数据流图的转换：编译器首先解析源代码，生成中间表示，然后将中间表示转换为数据流图。 -
优化与代码生成：编译器通过各种优化技术提高数据流图的性能，包括循环展开、软件流水线和数据流图优化等；最终，编译器生成目标代码，供处理单元执行。
Dataflow 架构的芯片实现案例
随着人工智能（AI）算力需求的爆炸性增长和 AI 加速器市场的快速扩张，许多创业公司涌现出来，专注于开发高效的 AI 加速器。Dataflow 架构是其中一个重要的方向，Groq、SambaNova、Tenstorrent 等这些知名创业公司都选择了使用 Dataflow 架构研发自己的 AI 加速器。
TPU（Tensor Processing Unit）
TPU v1

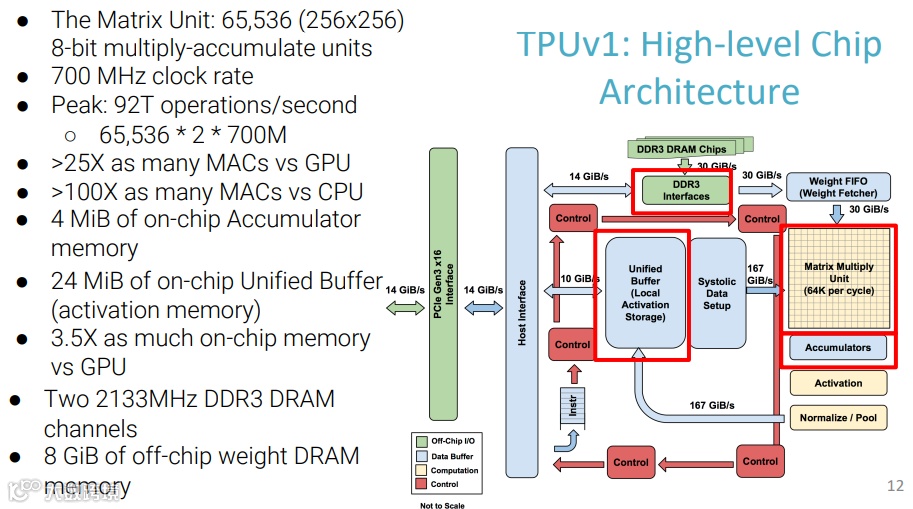

TPU（Tensor Processing Unit）是由 Google 开发的一种专用 AI 加速器，专门用于加速深度学习任务。
TPU 包括以下计算资源：
-
矩阵乘法单元（MUX）：65,536 个 8 位乘法和加法单元，运行矩阵计算 -
统一缓冲（UB）：作为寄存器工作的 24MB 容量 SRAM -
激活单元（AU）：硬件实现的激活函数
TPU 为了控制 MUX、UB 和 AU 进行计算，设计了十几条指令，以下是五条重要指令：
-
Read_Host_Memory -- 将数据从 CPU 主机内存读取到统一缓冲区 (UB) -
Read_Weights -- 将权重从权重存储器读入权重 FIFO -
MatrixMultiply/Convolve -- 执行从统一缓冲区到累加器的矩阵乘法或卷积 -
Activate -- 执行人工神经元的非线性函数 -
Write_Host_Memory -- 将统一缓冲区中的数据写入 CPU 主机内存
传统 CPU 每次运算中都需要从多个寄存器（register）中进行存取，而 TPU 的脉动阵列将多个运算逻辑单元（ALU）串联在一起，复用从一个寄存器中读取的结果，从而提高了效率。
TPU v2、TPU v3

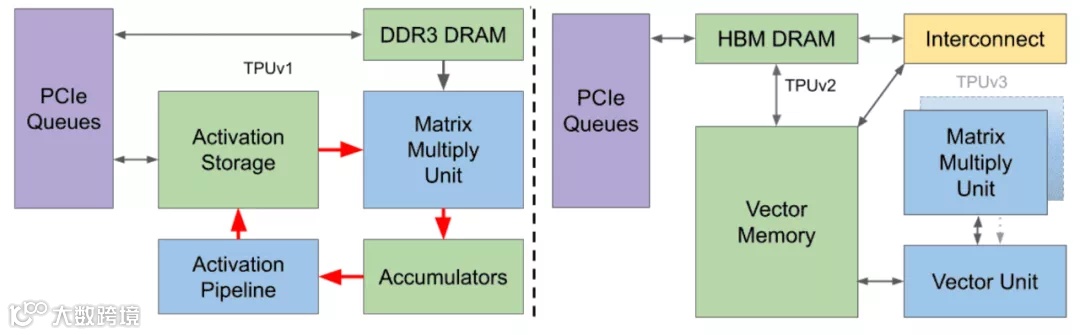

TPU v2 对比 TPU v1:
-
使用 HBM 代替 DDR3，更高的带宽。 -
添加了 Interconnect，提供了扩展能力（Scale Up & Scale Out）。 -
添加了 General Purpose Vector Unit，替代了固定的激活单元。
TPU v4
TPU v4 是 Google 在 2020 年发布的最新一代 TPU，相比 TPU v2 和 TPU v3，TPU v4 在性能和能效方面进一步提升。
TPU 的优势和局限
-
优势：专为深度学习优化、能效高、性能强大、与谷歌云紧密集成。 -
局限：灵活性相对较低、仅支持特定的深度学习框架（如 TensorFlow）、市场可用性有限。
Groq

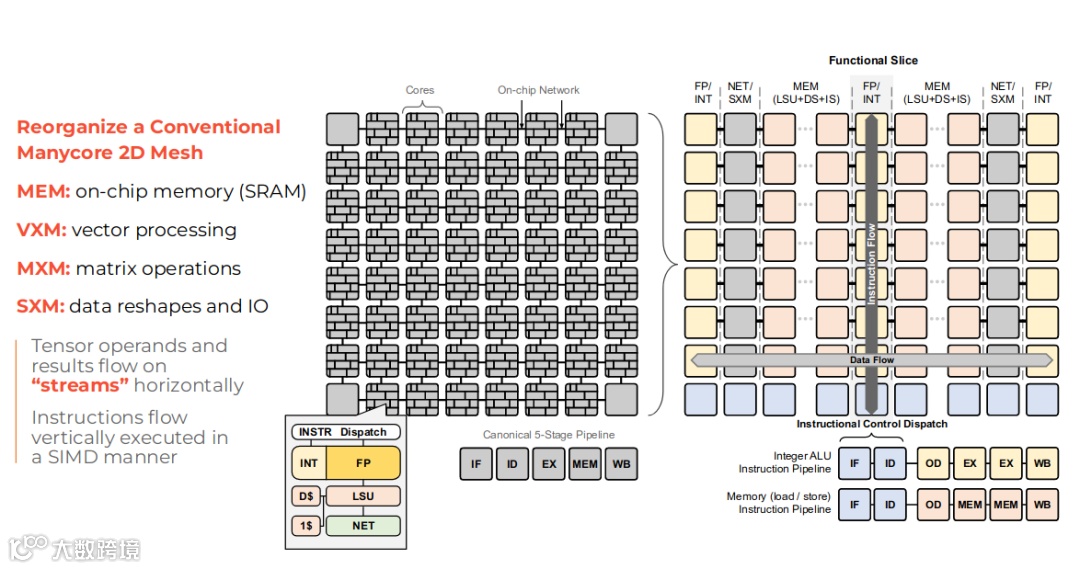

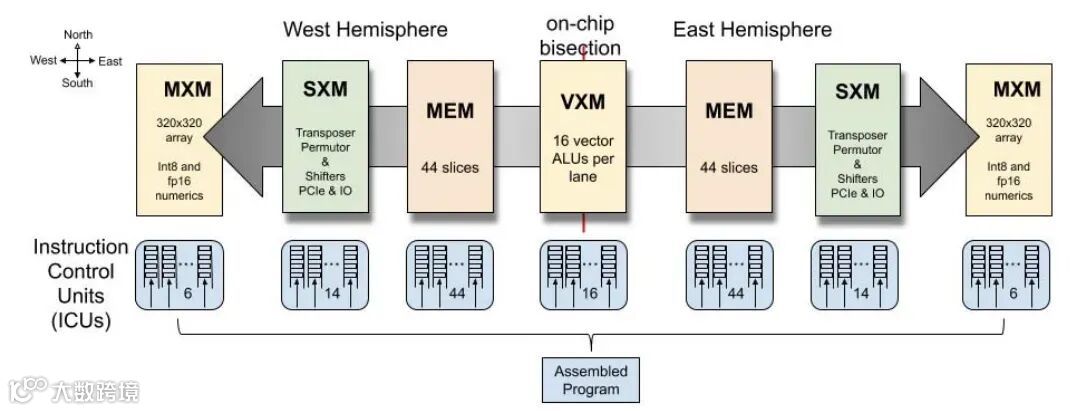

Groq 的创始团队包括前 Google 工程师，他们曾参与开发 Google 的第一代 TPU，Groq 的 LPU（ Language Processing Unit）在 TPU 的架构的基础上进行开发。Groq 自称架构为Software-defined Tensor Streaming Multiprocessor（TSP），突出软件定义的硬件。设计思路是将硬件尽可能的简化，然后将一切调度的工作留给软件。由于需要编译器提前规划好所有的行为，所以芯片上发生的一切操作需要有确定的延迟。分三个部分考虑：计算、访存和通信。计算的确定性是简单的；要想获得确定延迟的访存，应避免使用 DRAM 作为存储单元，DRAM 的访问延迟是不确定的；如何获取确定性的通信则是 Groq 设计的重点所在。
SambaNova
SambaNova 的架构自称为可重构数据流架构（Reconfigurable Dataflow Architecture），提供了灵活的数据流执行模型，可对操作（op）进行流水线处理，实现可编程数据访问模式，并最大限度地减少多余数据移动。

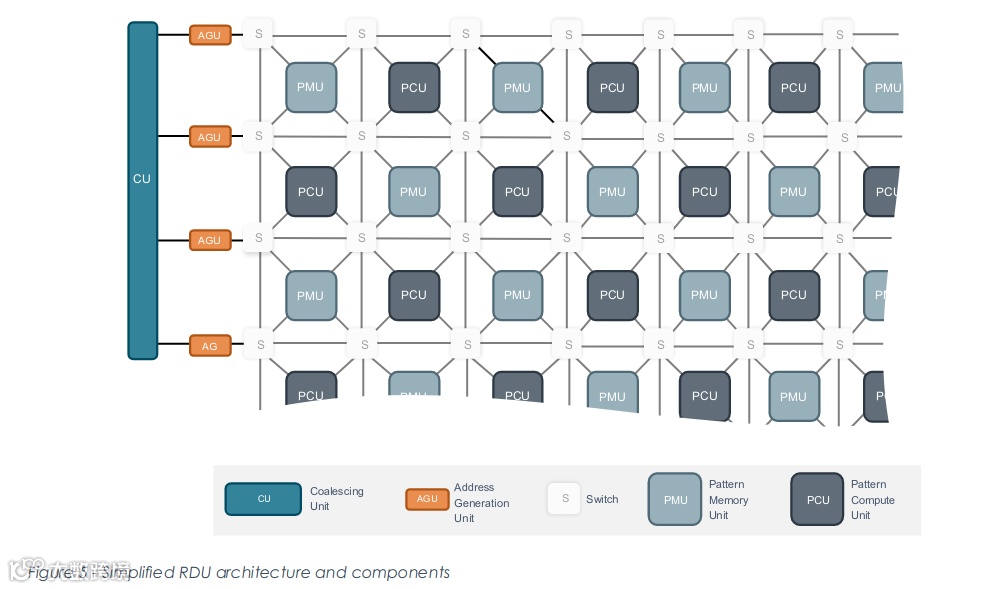

RDU（Reconfigurable Dataflow Unit）的组成：
-
PCU（Pattern Compute Unit 模式计算单元）-- 执行单个最内部并行操作。 -
PMU（Pattern Memory Unit 模式内存单元）-- 提供片上存储器容量并执行许多专门的智能功能。 -
S（Switch 交换结构）-- 连接 PCU 和 PMU 的高速交换结构由标量、矢量和控制三种交换网络组成。 -
Address Generator Units (AGU) and Coalescing Units (CU) -- RDU 和系统其余部分之间的互连，包括片外 DRAM、其他 RDU 和主机处理器。

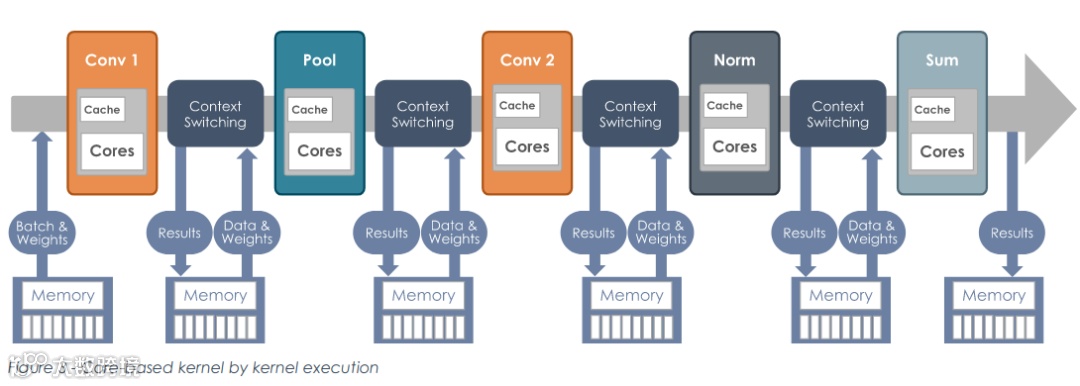

当程序启动时，SambaFlow 会执行一次配置，将整个模型映射到 RDU。整个系统组成一个 pipeline，RDU 的不同部分执行模型的不同层，如图 2 所示。
Tenstorrent
Tenstorrent 是一家成立于 2016 年的 AI 加速器公司，总部位于加拿大多伦多。该公司由前 AMD Ljubisa Bajic、Milos Trajkovic 和 Ivan Hamer 创立，Jim Keller 于 2021 年 1 月加入，现担任 CEO，公司致力于开发高性能、可扩展的 AI 处理器，以满足不断增长的 AI 算力需求。

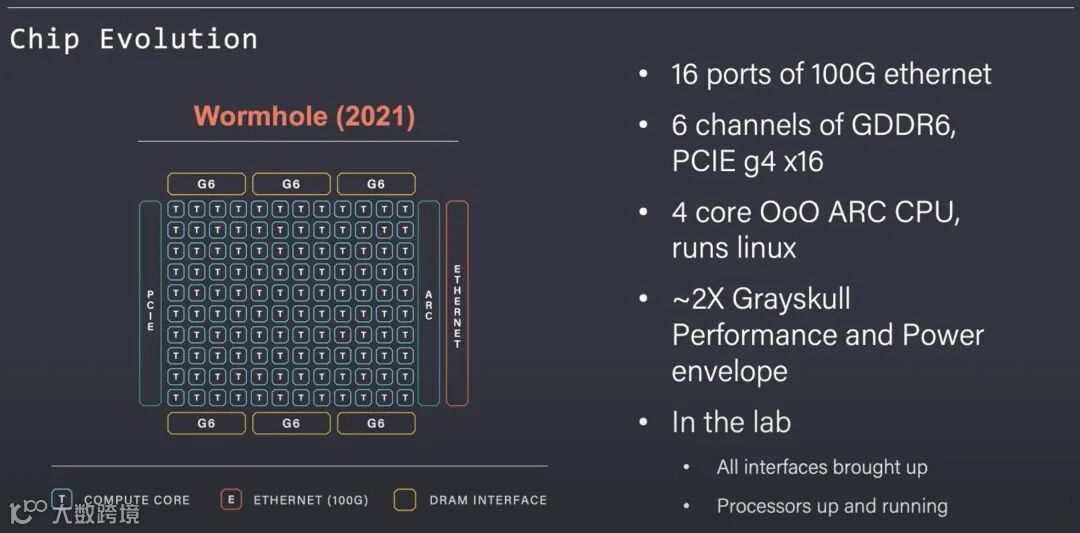

Tenstorrent 先后开发了 Grayskull、Wormhole、BlackHole 三代产品，自第二代产品 Wormhole 开始，片上网络 (NoC) 可以通过以太网端口进行多卡互联（scale out）。
Tenstorrent 的 AI 加速器技术特点（以 Wormhole 为例）：
-
高并行性：Wormhole 处理器包含上百个计算单元，能够同时执行大规模的并行计算任务。 -
可扩展性：通过模块化设计，Wormhole 处理器可以轻松扩展计算资源，满足不同规模的 AI 任务需求。多个 Wormhole 处理器可以通过高速互连网络连接在一起，形成一个强大的计算集群。 -
高效数据流控制：Wormhole 处理器采用先进的数据流控制机制，能够高效管理数据传输和处理，减少数据依赖和延迟。
Tenstorrent 使用 RISC-V ISA 作为基础计算核心架构(Tensix core)，计算单元之间通过片上网络（NoC）互联。架构如下图所示：
软件方面，Tenstorrent 开源了两套软件开发框架：
-
tt-metal 自下而上的框架，面向底层开发者
tt-metal 提供了一套底层 API，这些 API 能直接操作底层硬件（譬如：RISC-V 内核、NoC、矩阵和矢量引擎等）。开发者可以使用底层 API 实现自定义的算子、自定义跨核的数据流动，也可以开发非 AI 的程序。
-
tt-buda 自上而下的框架，面向上层 AI 开发者
tt-buda 包含 frontend、backend 两大部分。frontend 调用 TVM 编译器将 AI 模型翻译成计算图，然后对图做优化、平衡，最后映射到硬件的计算单元。这种操作（op）和硬件的映射关系表现为网表格式（netlist，可以理解为一种中间的配置文件）。Backend 根据网表生成可执行文件和路由文件。
后续教程中，将会详细介绍 Tenstorrent 的硬件和软件。
AI 加速器领域的竞争者
AI 加速器领域除了新的挑战者（Dataflow 架构芯片）以外，还有 GPU 这种成熟的方案。
GPU
GPU 虽然也是冯诺依曼架构，但是去除了 CPU 中的分支预测、乱序执行等模块，遵循 SIMT（Single Instruction Multiple Thread）的编程模型，同一条指令可以同时在多个线程上执行，极大的增强了并行性，更加适应于需要大量并行计算的任务，譬如图像处理和神经网络。
除了并行性以外，GPU 作为 AI 加速器还有以下特性：
专用硬件加速：Nvidia 开发了张量核心（tensor core）针对矩阵乘法进行了优化，而矩阵乘法是神经网络中最基本、最常用的计算。
内存带宽：Nvidia 使用高带宽 HBM 降低了“内存墙”的影响。
可扩展性：Nvidia 开发了 nvlink 技术用于解决 GPU 之间的通讯，方便进行 GPU 集群（大模型的参数指数型增长，单张卡已经无法满足算力需求，集群是不可避免的趋势）。
GPU 在 AI 加速器市场上占据了主导地位，除了上述的硬件优势以外，软件也起到了关键作用。因为神经网络兴起之初，就使用 GPU 作为加速器，导致现有大量的算子使用 cuda 进行开发。上层的 AI 公司如果想更换硬件，需要将整个算子库进行迁移，算子库的开发极大的增加了硬件公司的工作量，所以才有了" cuda 是 Nvidia 最深的护城河"的说法。针对不同硬件开发的 AI 算子不通用，同一个算子往往需要针对不同硬件开发不同的版本，导致了 AI 算子碎片化。为了解决这个问题，需要将算子的开发和硬件进行解耦。为此，OpenAI 提出了 Triton 项目，Triton 编译器可以基于 Triton 开发的算子翻译到不同的 GPU（Nvidia、AMD）；Modular 推出了新的语言 mojo（python 的超集）和基于 MLIR 的编译器，我们后续会推出 mojo 的系列文章 (https://1nfinite.ai/c/mojo/16)，敬请期待。
GPU 的优势与局限
-
优势：并行计算能力强、灵活性高、广泛支持各种深度学习框架（如 TensorFlow、PyTorch）。 -
局限：功耗较高、价格昂贵、针对特定 AI 任务的优化有限、scale-out 过于复杂。
更多
除了上述芯片外，AI 加速器领域还有许多挑战者。譬如单晶圆芯片 Cerebras（dataflow 架构）、专注于边缘设备的 Hailo 等等。
总结和展望
使用 Dataflow 架构作为 AI 加速器的架构的优点：
-
并行计算能力：深度学习应用程序的结构天然就是计算图，从计算图映射到数据流图，然后部署到数据流芯片上，整个过程是自然的。相比之下，冯·诺依曼架构需要将图序列化，然后重新并行化。 -
高效的数据流处理：Dataflow 架构通过数据驱动的执行模型，能够高效处理 AI 任务中的数据流动，减少不必要的计算和数据传输。
Dataflow 架构的特点使得其不仅仅适合作为 AI 加速器，也可以用于高性能计算、物理仿真、RTL 仿真等领域。
AI 加速器的设计不仅是硬件设计，更需要考虑软件栈的实现。如何适应日益复杂和多样化的硬件设备，提高程序的性能，将硬件和上层软件解耦是工具链开发领域的一大挑战。
