深入解析 TT-BUDA 架构及编译执行过程

引言

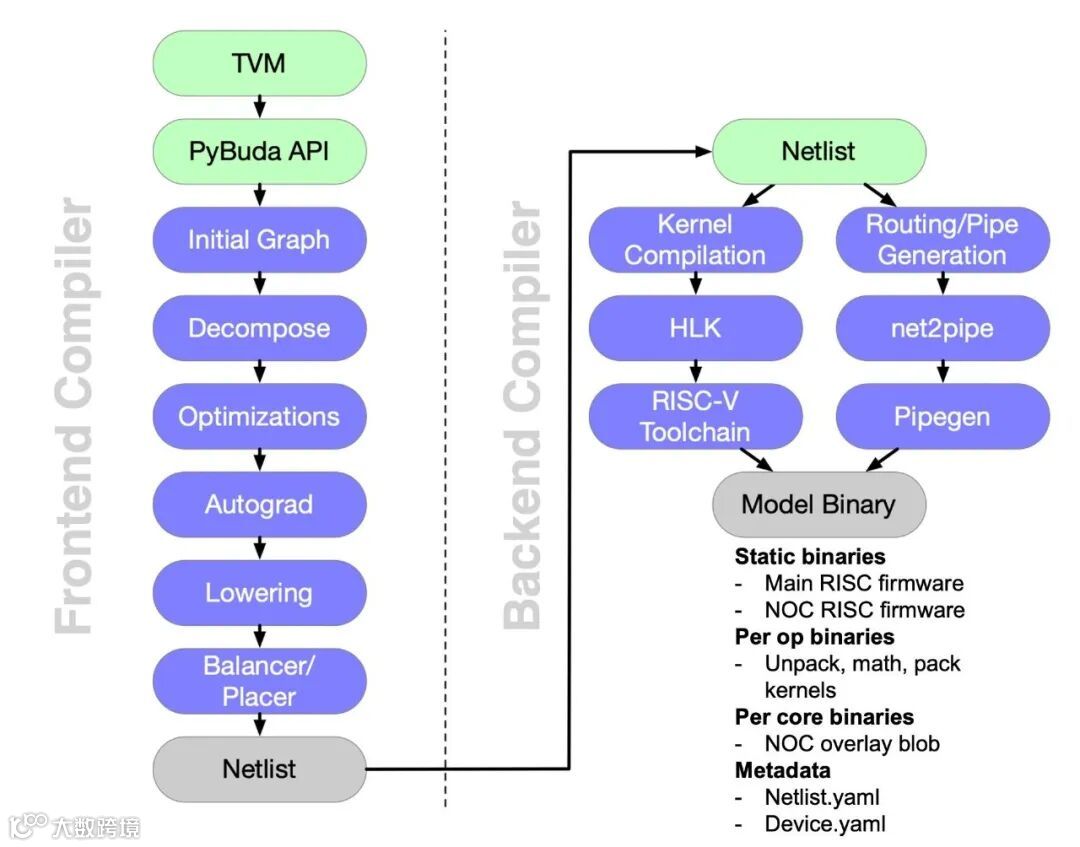

前文探索 Tenstorrent 的 AI 开发软件栈：TT-BUDA 介绍了 tt-buda 的整体架构和 frontend 部分，本文主要介绍 Netlist 和 backend 部分。如下图所示，右半部分内容，重点解析 Netlist 格式，以及 backend 如何根据 Netlist 生成可执行程序和路由文件。

Netlist 分析

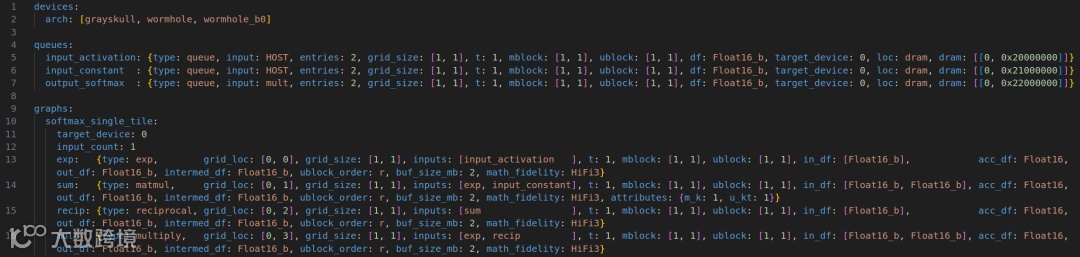

Netlist 作为 tt-buda 软件栈的中间格式，连接了 frontend 和 backend。frontend 会对计算图进行优化，Netlist 会包含优化后的图的信息，节点表示为 queue 和 ops，边表示为节点之间的连接。Netlist 分成 devices、queues、graphs、programs、test-config、fused_ops 六个部分，其中，需要重点关心的是 queues、graphs 和 programs。为了对 Netlist 有个基本的印象，可以先观察一个简单的示例（netlist_softmax_single_tile.yaml）：

devices 描述了支持的设备，test-config 描述测试数据（有了测试数据，就不需要 frontend 的 runtime 生成和传输数据到 queue，单独的 netlist 就可以进行测试）。

queues 解析

queue 是 FIFO 队列，用于保存输入、输出、常量和权重等信息。t（times）、mblock、ublock 是数据传输的三个维度。

graphs 解析

graphs 可以包含多个 epoch，每个 epoch 包含多个 op。同一个 epoch 中的 ops 不可复用 tensix，不同的 epoch 的 tensix 可能对应不同的 op，所以不同的 epoch 可能需要更换 tensix 上的可执行文件和路由文件。

op 的字段解析如下：

其中，grid_loc 和 grid_size 用于描述一个 op 分配到了哪几个 Tensix.

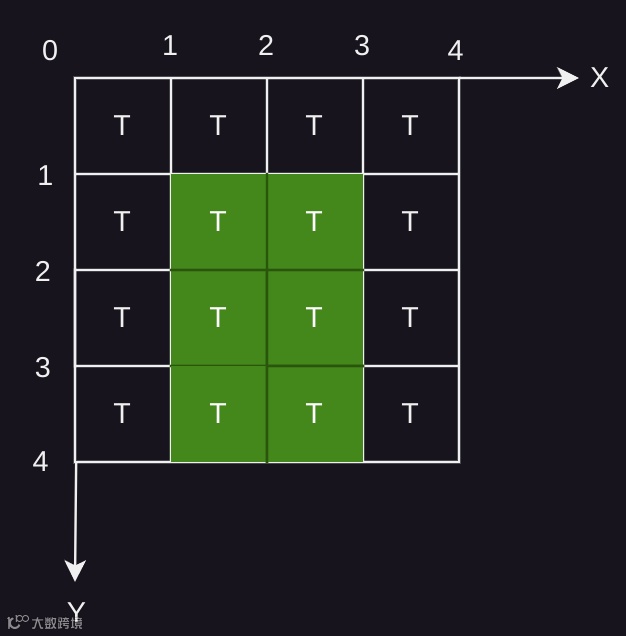

如图 4 可表示从坐标[1,1]开始，由[1,1]、[1,2]、[2,1]、[2,2]、[1,3]、[2,3]组成的大小为 6 的 Tensix 网格。

数据的流动

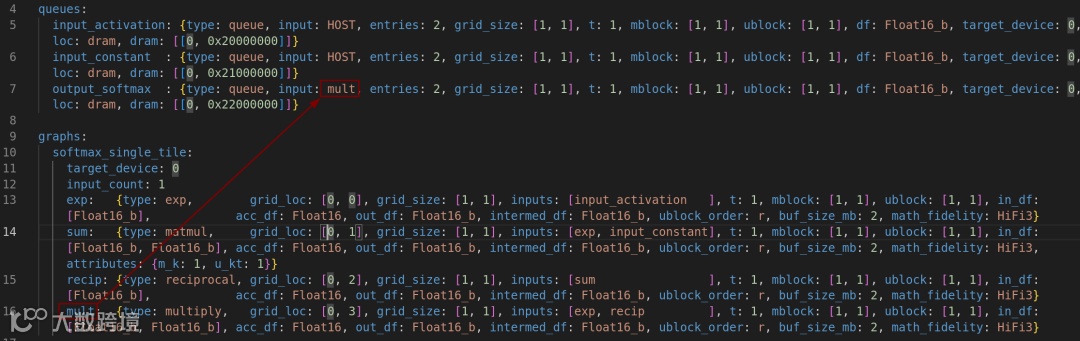

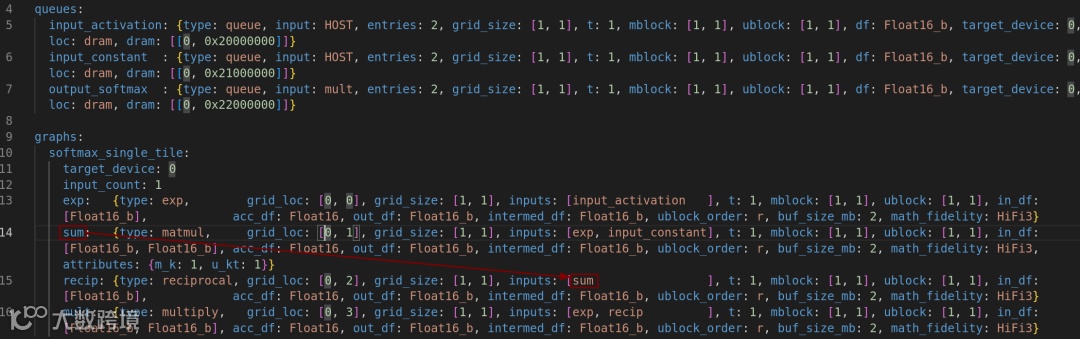

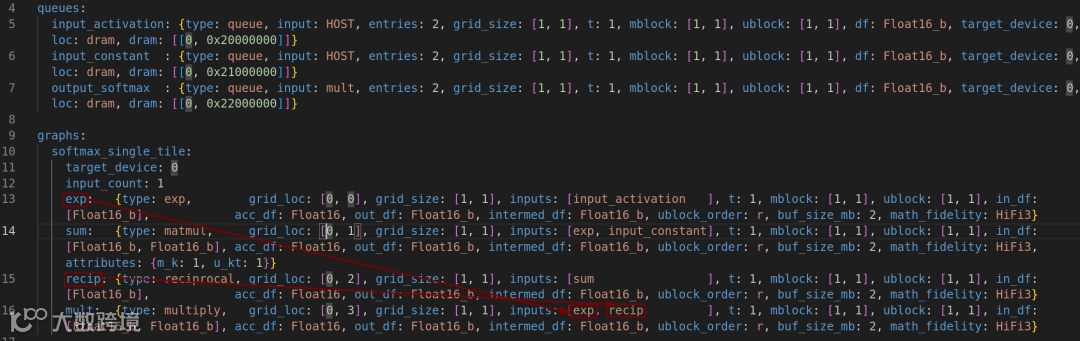

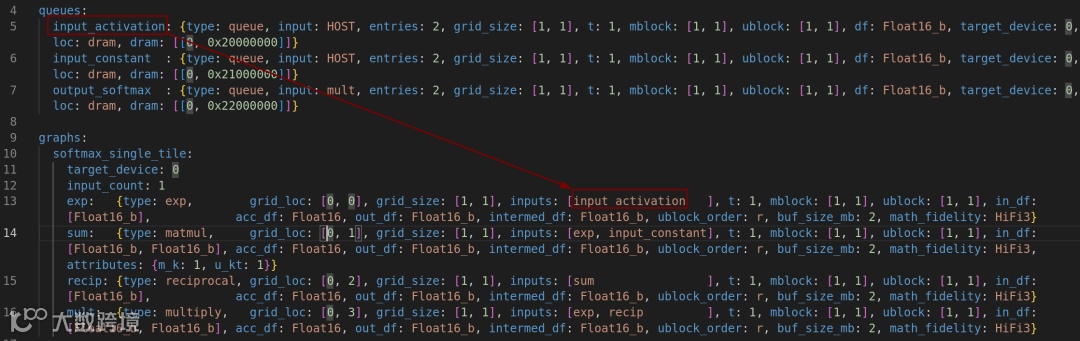

queues 和 ops 都是图的节点，它们之间的数据传输是图的边。如下图所示，数据的流动顺序如下：

1. 从 input_activation（dram） 流向 exp（tensix [0,0]）

2. 从 exp（tensix [0,0]） 和 input_constant（dram） 流向 sum（tensix [0,1]）

3. 从 sum（tensix [0,1]） 流向 recip（tensix [0,2]）

4. 从 exp（tensix [0,0]） 和 recip（tensix [0,2]） 流向 mult（tensix [0,3]）

5. 从 mult（tensix [0,3]）流向 output_softmax（dram）（output_softmax 的 input 字段显示）

programs 解析

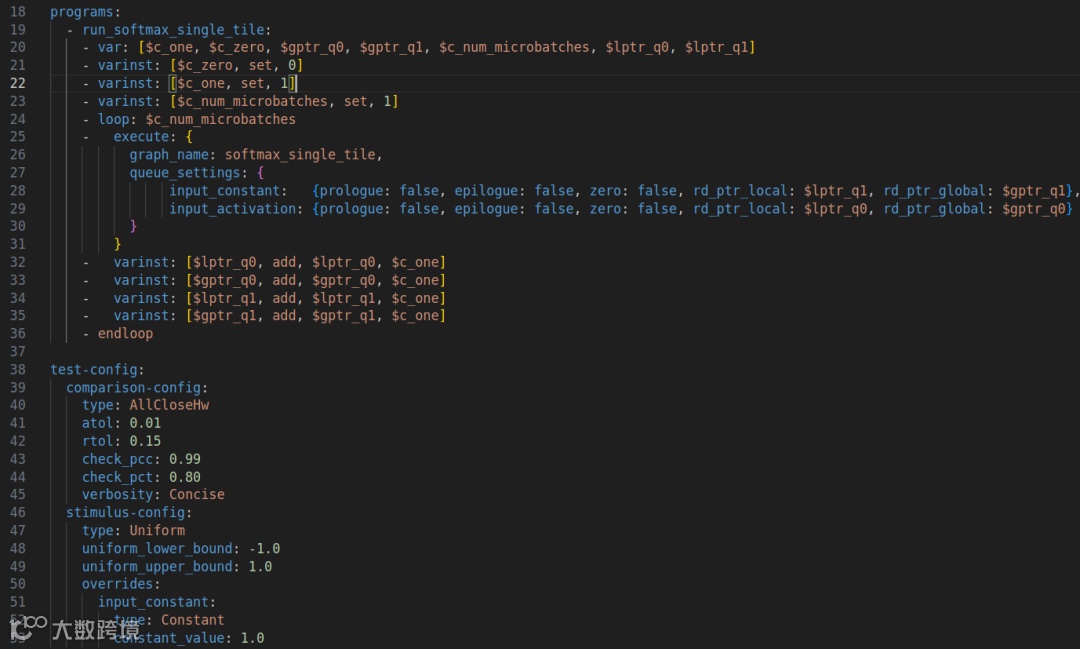

programs 由一系列的代码序列组成， 提供了一套语法可以定义常量、变量、循环、图的执行、队列的设置。如图 3 所示，定义了一个循环，循环执行所有的图。

fused_ops

fused_ops 是一种特殊的 op，用于将多个 op 融合成单个 op，减少图的 op 数量，减少 tensix 之间的数据传输。每个 fused_op 有唯一的 id，要想使用 fused_op，需要将 op 的 type 标记为 fused_op，并将 id 放到 attributes 中。使用示例如下：

fused_ops:
  0:
    inputs: 2
    intermediates: 2
    schedules:
      -
        - add: { type: add, inputs: [input0, input1], mblock: [2, 2], ublock: [2, 2], output: intermed0}
        - reciprocal: { type: reciprocal, inputs: [intermed0], mblock: [2, 2], ublock: [2, 2], output: intermed1}
        - sqrt: { type: sqrt, inputs: [intermed0], pop: [intermed0], mblock: [2, 2], ublock: [2, 2], output: dest}
        - exp: { type: exp, inputs: [dest], mblock: [2, 2], ublock: [2, 2], output: dest}
        - datacopy: { type: datacopy, inputs: [dest], mblock: [2, 2], ublock: [2, 2], output: intermed0}
        - mul: { type: multiply, inputs: [intermed1, intermed0], pop: [intermed0, intermed1], mblock: [2, 2], ublock: [2, 2], output: output}

声明了一个 fused_op，id 为 0，融合了 6 个 op，使用方式如下：

    _fused_op_0: {type: fused_op, grid_loc: [0, 1], grid_size: [1, 1], inputs: [q1, matmul],
         t: 1, mblock: [2, 2], ublock: [2, 2], buf_size_mb: 2, ublock_order: r, in_df: [Float16_b, Float16_b], out_df: Float16_b, intermed_df: Float16_b, acc_df: Float16_b, math_fidelity: HiFi3,
         attributes: {fused_op_id: 0}}

使用 attributes: {fused_op_id: 0} 标识 fused_op 的 id。

Budabackend

目录结构

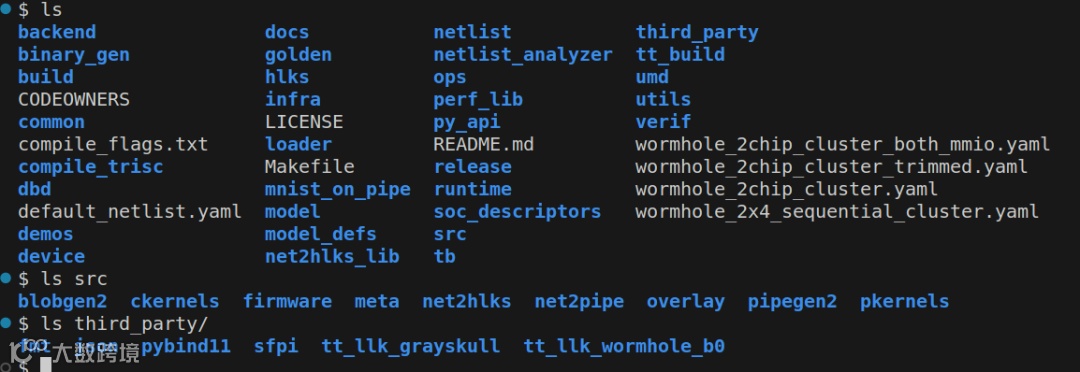

如图 1 所示，budabackend 是后端多个工具和库的集合。budabackend 项目源码目录如下图所示：

源码目录有点凌乱，包含了很多辅助文件（如性能分析和测试、文档、配置文件等等），除此之外，较为重要的有：

• netlist/netlist_analyzer -- 解析和分析 Netlist
• ops -- op 的源码实现，每个 type 的 op 都有自己的一份实现
• hlks -- high level kernels 每个 op 都可以映射到 hlk
• third_party/tt_llk_grayskull，third_party/tt_llk_wormhole_b0 -- low level kernels 实现
• src/net2pipe，src/pipegen2 -- 路由文件生成工具，解析 netlist 生成 noc overlay blob 文件
• third_party/sfpi -- 自定义 riscv 工具链，将 c++源码编译成 riscv 可执行文件
• runtime/loader -- 调用其他工具，编译和加载

编译与执行

如图 1 所示，编译可以分成两条路径执行，分别生成二进制文件和路由文件（编译生成的文件详见上篇教程）。

二进制文件的生成

netlist 解析器会遍历分析 graphs 中的每个 op，op 的 type 是一个字符串，解析器会将 op.type 映射到一个 class tt_op 的子类（tt_op 子类实现在 ops 目录下），每个子类会有自己的规则对应到 hlk（hlks 目录下的一个具体的文件），hlk 可以下降到 llk（low level kernel），然后调用自定义工具链将源文件编译成可执行文件。

使用 softmax_single_tile.sum 作为示例说明：

sum:   {type: matmul,     grid_loc: [0, 1], grid_size: [1, 1],
        inputs: [exp, input_constant], t: 1, mblock: [1, 1],
        ublock: [1, 1], in_df: [Float16_b, Float16_b],
        acc_df: Float16, out_df: Float16_b, intermed_df: Float16_b,
        ublock_order: r, buf_size_mb: 2, math_fidelity: HiFi3,
        attributes: {m_k: 1, u_kt: 1}}

可以看出 type 是 matmul（矩阵乘），netlist 解析器将 "matmul" 映射到 class tt_mm_bare_op

bool is_valid_matmul_op(string matmul_op) { return (matmul_op == "matmul"); }

std::shared_ptr<tt_op> netlist_utils::create_op(
    tt_op_info* op_info_ptr, const unordered_map<string,
    tt_fused_op_info>& fused_ops_map) {
    ...
    if (is_valid_matmul_op(op_info_ptr->type)) {
        new_tt_op = std::static_pointer_cast<tt_op>(
            std::make_shared<tt_mm_bare_op>(...));
    }
    ...
    return new_tt_op;
}

查看 tt_mm_bare_op 的实现，可以看出，matmul op 对应了 hlks/matmul/matmul_*.cpp（不同的数据格式有不同实现）

tt_mm_bare_op::tt_mm_bare_op(...) {
    ...
    set_hlk_cpp_file_name_all_cores("hlks/" +
       get_hlks_file_name_no_extension(identity, int_fpu_en) + ".cpp");
    ...
}

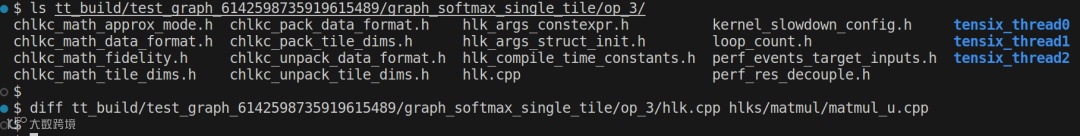

op 对应的源文件目录如下图所示：

其中，hlks/matmul/matmul_u.cpp 被重命名为 hlks.cpp （这个文件名是固定的），是 op 的具体实现（hlk 和 llk 的具体实现请见下期教程）。链接命令如下：

./third_party/sfpi/compiler/bin/riscv32-unknown-elf-g++ -mgrayskull
   -march=rv32iy -mtune=rvtt-b1 -mabi=ilp32 -flto -ffast-math -O3
   -fno-exceptions -Wl,--gc-sections -Wl,-z,max-page-size=16
   -Wl,-z,common-page-size=16 -Wl,--defsym=__firmware_start=0
   -Wl,--defsym=__trisc_base=53248 -Wl,--defsym=__trisc0_size=20480
   -Wl,--defsym=__trisc1_size=16384 -Wl,--defsym=__trisc2_size=20480
   -Wl,--defsym=__trisc_local_mem_size=4096
   -Tsrc/firmware/riscv/toolchain/trisc1.ld
   -Lsrc/firmware/riscv/toolchain -nostartfiles
   -o
   ./tt_build/test/graph_softmax_single_tile/op_0/tensix_thread1/tensix_thread1.elf
   ./tt_build/test/graph_softmax_single_tile/op_0/tensix_thread1/substitutes.o
   ./tt_build/test/graph_softmax_single_tile/op_0/tensix_thread1/tmu-crt0.o
   ./tt_build/test/graph_softmax_single_tile/op_0/tensix_thread1/ckernel_unity.o

值得注意的是，arch 是 rv32iy，不含浮点指令（Grayskull 与 Wormhole 中的 Tensix RISC-V 核不支持浮点，但 Blackhole 支持浮点）。使用了指定的链接脚本 trisc1.ld，部分内容如下：

MEMORY
{
    LOCAL_DATA_MEM : ORIGIN = 0xFFB00000, LENGTH = 4K
    LOCAL_DATA_MEM_TRISC : ORIGIN = 0xFFB00000, LENGTH = 2K
    LOCAL_DATA_MEM_NOCRISC : ORIGIN = 0xFFB00000, LENGTH = 4K
    L1 : ORIGIN = 0x00000000, LENGTH = 512K
    BRISC_CODE : ORIGIN = 0x00000000, LENGTH = 8448
    ZEROS : ORIGIN = 0x00002100, LENGTH = 512
    ETH_L1 : ORIGIN = 0x00000000, LENGTH = 256K
    /* CKernel code region
     = CA::KERNEL_DEFAULT_SIZE_PER_CORE */
    TRISC0_CODE : ORIGIN = __trisc_base, LENGTH = DEFINED(__trisc0_size) ? DEFINED(__trisc_local_mem_size) ? __trisc0_size - __trisc_local_mem_size : __trisc0_size : 16K
    TRISC1_CODE : ORIGIN = DEFINED(__trisc0_size) ? __trisc_base + __trisc0_size : 0x0000AC00, LENGTH = DEFINED(__trisc1_size) ? DEFINED(__trisc_local_mem_size) ? __trisc1_size - __trisc_local_mem_size : __trisc1_size : 16K
    TRISC2_CODE : ORIGIN = DEFINED(__trisc1_size) ? __trisc_base + __trisc0_size + __trisc1_size : 0x0000EC00, LENGTH = DEFINED(__trisc2_size) ? DEFINED(__trisc_local_mem_size) ? __trisc2_size - __trisc_local_mem_size : __trisc2_size : 16K
    /* Ckernel migrated code region
     = CA::KERNEL_DEFAULT_SIZE_PER_CORE */
    TRISC0_OVRD_CODE : ORIGIN = 0x000F4000, LENGTH = 16K
    TRISC1_OVRD_CODE : ORIGIN = 0x000F8000, LENGTH = 16K
    TRISC2_OVRD_CODE : ORIGIN = 0x000FC000, LENGTH = 16K
    NOCRISC_DATA : ORIGIN = 0x33000, LENGTH = 4K
    NOCRISC_CODE : ORIGIN = 0x5000, LENGTH = 16K
    NOCRISC_L1_CODE : ORIGIN = 0x9000, LENGTH = 16K
    NOCRISC_L1_SCRATCH : ORIGIN = 0x33200, LENGTH = 3584
    ERISC_CODE : ORIGIN = 0x00000000, LENGTH = 16K
    ERISC_DATA : ORIGIN = 0x00004000, LENGTH = 4K
    ERISC_APP_DATA : ORIGIN = 0x0003F000, LENGTH = 4K
}

可以看出，因为 Grayskull Tensix 中的 5 个 RISC-V 核共用 1M L1 SRAM，不同的核是分开编译的，但是共用了一部分链接脚本，Code 与 Data 会按顺序排布在 L1 上。更详细的内存分布信息见源文件： src/firmware/riscv/grayskull/l1_address_map.h

路由文件的生成

路由文件是指图 1 所示的 NOC overlay blob，是硬件 NOC overlay 的一种配置文件。NOC overlay 层可以隔离计算层和 NOC 层，计算核不再需要关心数据移动，专注于计算即可（与 tt-buda 不同，tt-metal 需要手动调用 NOC api 进行数据移动，后期 tt-metal 教程中会详细说明）。

runtime 会调用工具 net2pipe、pipegen，为了复现路由文件的生成过程，手动调用工具生成 blob 文件。

# net2pipe 生成 pipegen.yaml
./build/bin/net2pipe  verif/graph_tests/netlists/netlist_softmax_single_tile.yaml
    ./tt_build/test 0 ./tt_build/test/device_desc.yaml

# pipegen2 生成 blob.yaml
build/bin/pipegen2 tt_build/test/temporal_epoch_0/overlay/pipegen.yaml
    tt_build/test/device_desc.yaml
    tt_build/test/temporal_epoch_0/overlay/blob.yaml 0 0

# blobgen 生成 pipegen_epoch*.hex
ruby ./src/overlay/blob_gen.rb --blob_out_dir
    ./tt_build/test/temporal_epoch_0/overlay/
    --graph_yaml 1 --graph_input_file
    tt_build/test/temporal_epoch_0/overlay/blob.yaml
    --graph_name pipegen_epoch0 --root ./ --noc_x_size 13 --noc_y_size

可以看出，blob 文件生成分成三步，有两个重要的中间文件：pipegen.yaml 和 blob.yaml。

• pipegen.yaml -- 描述了 buffer 和 pipe 的信息，pipe 是多个 buffer（两个或以上）之间的连接
• blob.yaml -- 将 buffer 和 pipe 的信息重新组装成 stream，包含源地址、目标地址和坐标等等信息

针对每个 tensix core 生成一个 overlay blob 文件，命名为 #{graph_name}_#{chip_id}_#{y}_#{x}.hex，在加载过程中，blob 文件会被放在地址 OVERLAY_BLOB_BASE 处（在 l1_address_map 中描述）。

总结

本文详细介绍了 Netlist 的格式，以及使用 tt-buda 后端进行编译和执行的过程。Netlist 作为承上启下的中间格式，描述了算子和 Tensix 的映射关系、数据流动的方向等关键信息。tt-buda 后端解析 Netlist，编译生成运行所需的二进制文件和路由文件。通过分析整个解析和编译的过程，可以了解计算图（由算子组成）是如何在 Tenstorrent 硬件上运行起来的。

在后续的教程中，我们将更详细地介绍算子的不同层次实现，从高层次算子库（HLK）到低层次算子库（LLK），以及自定义指令等。通过解析算子的实现，有助于理解计算单元的原理，并学习如何定义和实现自己的算子。
