前言：铝合金走线架作为机房里面的颜值、承重担当，然而这铝合金走线架的安装对于大说数缺乏施工经验的施工者来说实属难事，拼装程序繁琐，要是没有条理，面临的只是一次又一次的重装。为了解决广大施工兄弟的困扰，接下来就给大家讲解下最难拼装的铝合金走线架到底是怎样的一个华丽转身。
产品描述：铝合金走线架广泛用于数据机房的综合布线，布线美观大方有条理。使用的方法有吊顶安装、贴墙安装、机柜顶部安装和静电地板下安装等方式，用户可根据机房实际情况灵活使用。铝合金走线架也可称为铝合金桥架、铝合金梯架等。
尺寸：
主梁——横截面积：45mm*31mm(最佳厚度:3-4mm)
横档——横截面积：32mm*32mm（最佳厚度：2mm)
常用规格：
200mm、300mm、400mm、500mm、600mm。。。1000mm
主要技术指标及优点：
美观：铝合金的质感均匀、细腻，表面氧化处理，整个系统美观大方
承重好：铝合金质地坚硬，每米承重300KG
开放式：电缆直接固定在铝合金走线架上，便于以后的电缆维护或增加
安装：可单层、双层安装、无需专用工具，用活动扳手即可完成安装
材料:优质工程铝合金材料，屈服强度＞153N
吊杆：可选用（1）Ø10-16mm的金属丝杆；（2）铝合金主梁；（3）铝合金横档
固定：采用膨胀螺栓，打入混凝土楼板、或水泥梁、水泥柱、砖混墙体
前期准备工作
1.选用优质铝合金走线架及相关配件准备到位：
LDX紧固件、LDD紧固件、连接片：组装好备用

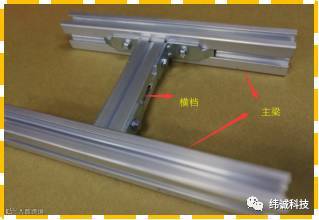

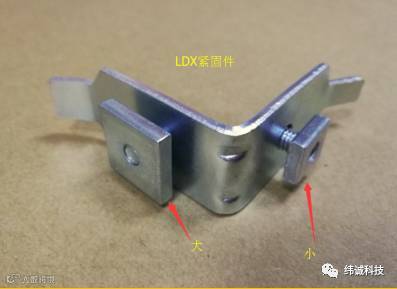

（LDX紧固件作用：主梁与横档的连接）

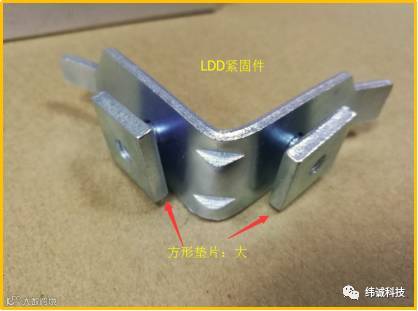

（LDD紧固件作用：桥架水平转弯、三通、四通以及机柜两端支撑腿支撑）

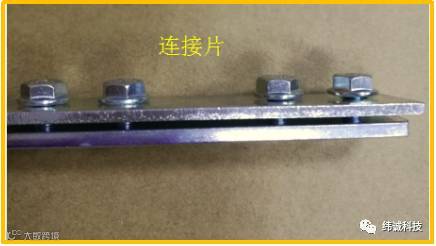

（连接片作用：用于桥架主梁与主梁之前的连接）
（所有的横档两端都安装好LDX紧固件备用）
（备注：前三样拼螺栓尽装时量拧松些，方便后续套装用）
拼装

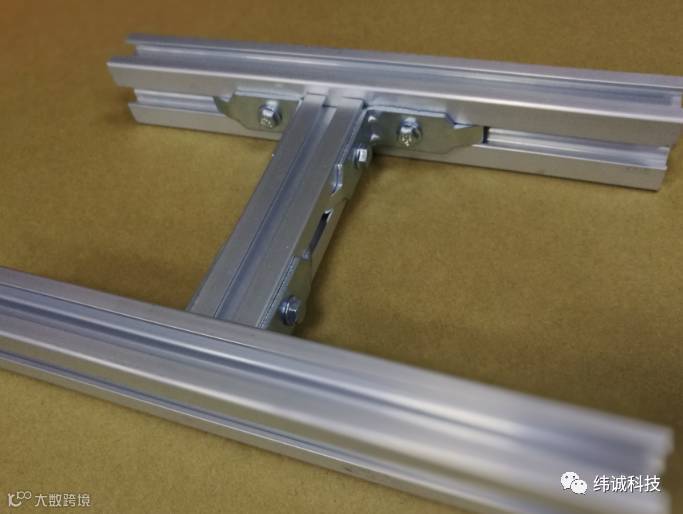

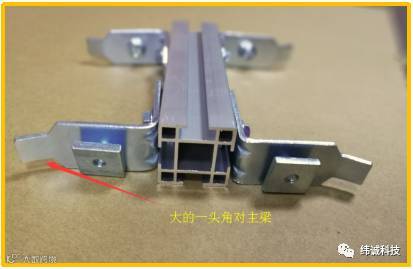

2.档两边各上2套LDX紧固件

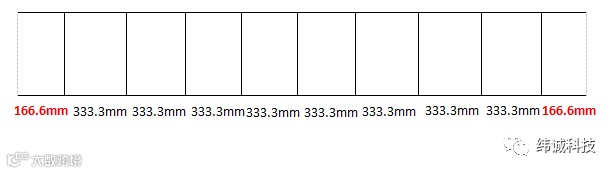

3.桥架3米横档组装：一件中间9根横档拼接完毕，测量好尺寸（以下为横档与横档之间的中心间距），用扳手或者电动手枪钻进行固定（两个主梁一定要与横档贴合，不要留间隙，固定时注意）
(技巧小贴士：固定一件当参照板，其余的桥架拼装好可直接叠在上面，按照底下的横档间距调整将螺栓拧紧即可）

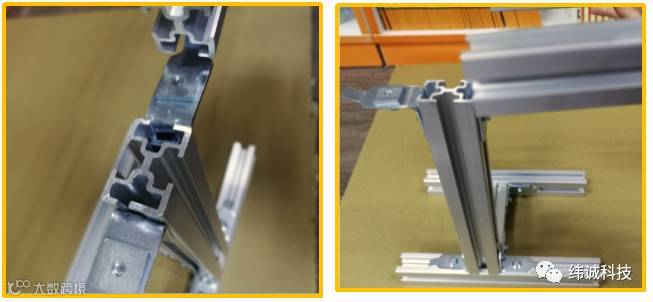

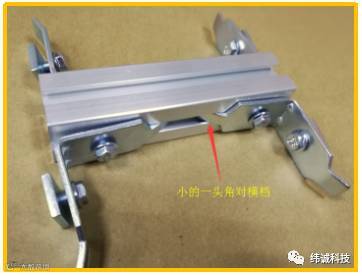

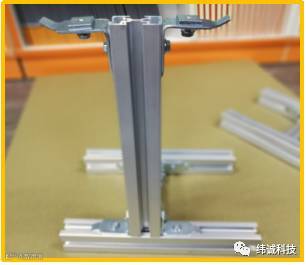

4.桥架层与层之间的支撑脚：主梁支撑两端各用2套LDD紧固件固定连接
(支撑脚的上面左右两套LDD紧固件稍微拧紧些，不然会滑下来)

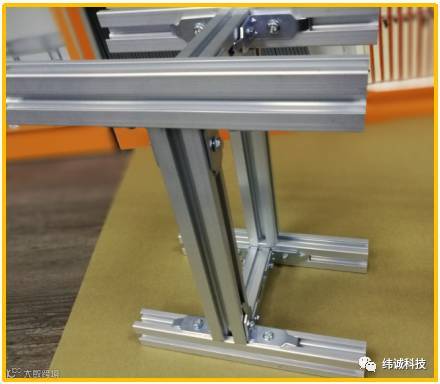

5.双层桥架支撑固定：上面一层桥架从一侧推进，桥架两边注意平行前进，在一定的位置固定好。
6.支撑脚：固定在机柜顶部的两根主梁用的THB支撑组件，固定好位置，针对两边孔的位置在机柜顶上用冲击钻打孔，再用螺栓螺母固定。（注意：机柜顶部开孔时注意机柜内部情况，以免破坏机柜内部元件。）

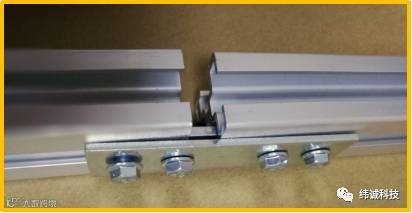

7.桥架与桥架之间的连接：2件桥架之间的连接用4套连接片固定，左右各两套，分外侧和内侧
（拼装小技巧：连接片分里片和片，小片的在里面，大片的在外面，也可以直接四套放入桥架一边对准好另一件桥架，直接把4套连接片推过另一件桥架一半，再进行加固拧紧即可完成连接）

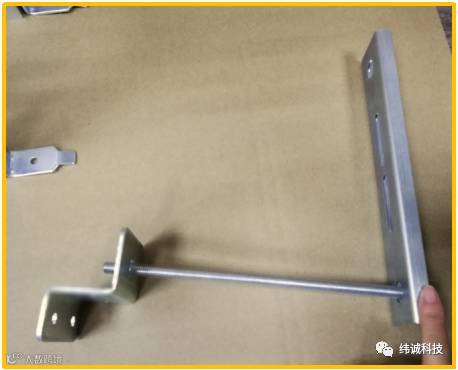

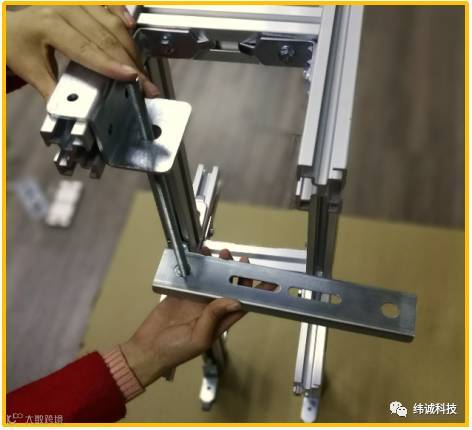

8.光纤槽道的支撑架安装：Z型件整套安装好螺栓、菱形螺母备用+丝杆剪切好长度（末梢初剪裁过打磨下最好，避免刮伤施工人员）+光纤槽道支撑板——安装好，螺母固定即可
（支撑组件，组装好备用）
（备注：丝杆属此次拍摄道具，正常丝径是M14-M16）

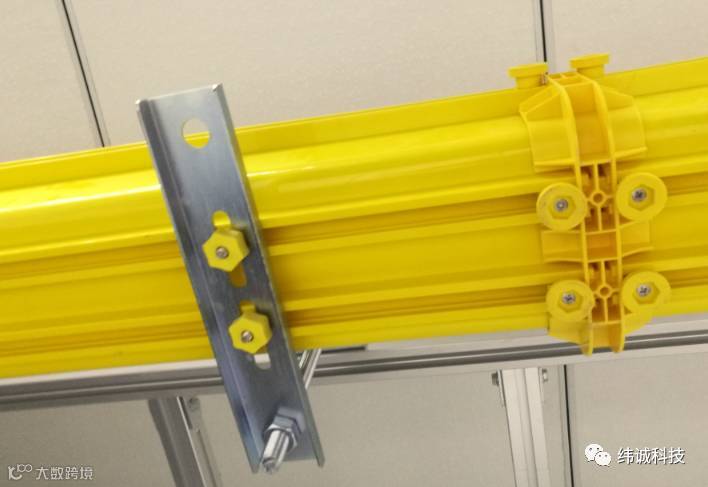

9.固定光纤槽道：用T型螺丝固定支撑横档（不要拧紧），然后放入光纤槽道轨道，之后调整好位置拧紧。

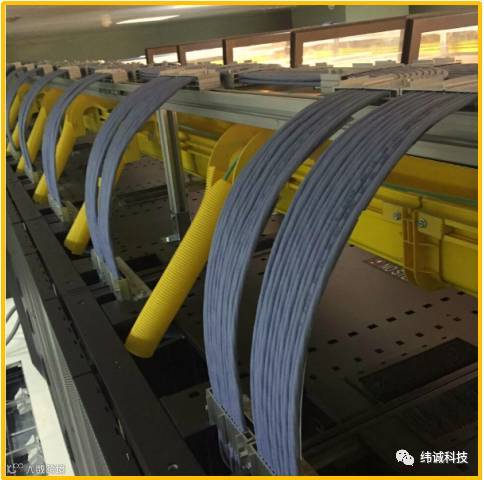

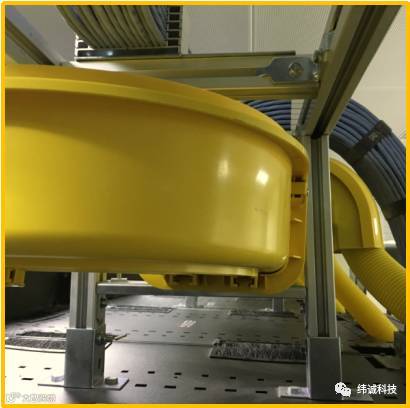

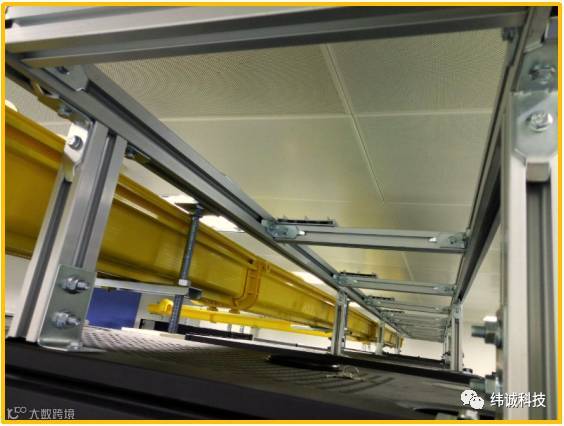

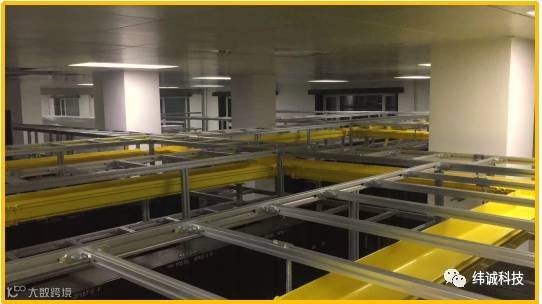

案例图片展示
（大致组装完毕，孰能生巧，不一定完全按照这样的方式来，可以根据现场探索情况更换更高效的组装方式，欢迎留言您的精品之作，有更好的快捷安装方式留言小编吧，大礼包等着您哦，先到先得！)
