一.电解槽新型燃气焙烧设备的特点
1）焙烧装置燃控系统进行高度集成：采用最先进集成控制模块，体积小，稳定性强，将控制系统、氧含量检测系统、空/燃调配系统进行高度集成为一体（燃控柜），优化后设备整体体积变小，减少设备拆装工作量，转运、操作更加安全、便捷。
2）采用先进的燃控技术，空气流量与燃气流量科学配比，降低燃气能耗。燃控系统集成氧含量检测功能，可随时对焙烧槽进行氧含量检测，严格控制高温烟气中的氧含量，避免槽内炭块氧化；
3）控制先进：焙烧过程全程自动控制，实时计时焙烧，实时监测并记录各点升温曲线；可以实现全手动、全自动无扰切换；
4）分流架设计合理，结构轻巧，转运拆卸方便，整体采用不锈钢材质，拆装过程中不受磁场影响，降低设备碰撞损坏率及人员劳动强度，避免人员拆装过程中安全隐患。
5）优化烧嘴布置方式和烧嘴结构，采用纵向两侧均匀布置设计，根据电解槽尺寸控制烧嘴喷出烟气气流长度，使得槽内形成热气流循环，槽内各处的焙烧温度更为均匀，同时通过烧嘴结构的优化，采用整体式耐热合金腔体，采用自冷式结构，有效避免了现有拼焊腔体打浇注料腔体的使用弊端，大大延长烧嘴使用寿命；
6）焙烧温度能够达到970°C，各点温差±20°C；
7）设备集成度更高，所有接口模块化：现场设备整齐规整、设备设计轻便化，每次焙烧设备安装使用方便；
8）相比于焦粒及电阻加热焙烧法，烟气焙烧法升温速度可控、温度分布均匀、克服了焦粒及电阻加热焙烧法焙烧不彻底、温度不均匀等缺陷、不需要打捞炭渣，可有效延长槽寿命，并且具有良好的经济效益。
二、HYH-76A电解槽新型燃气焙烧装置介绍
我公司生产的燃气焙烧装置分为燃控柜、燃烧系统（分流架、烧嘴）、配套密封罩板、配套管路及电缆四部分，现将设备情况进行介绍。

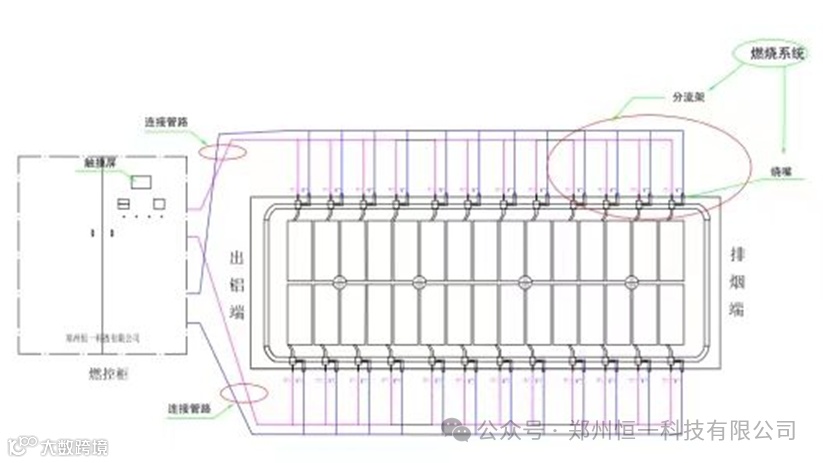

400/500KA电解槽焙烧装置示意图(风机供风)

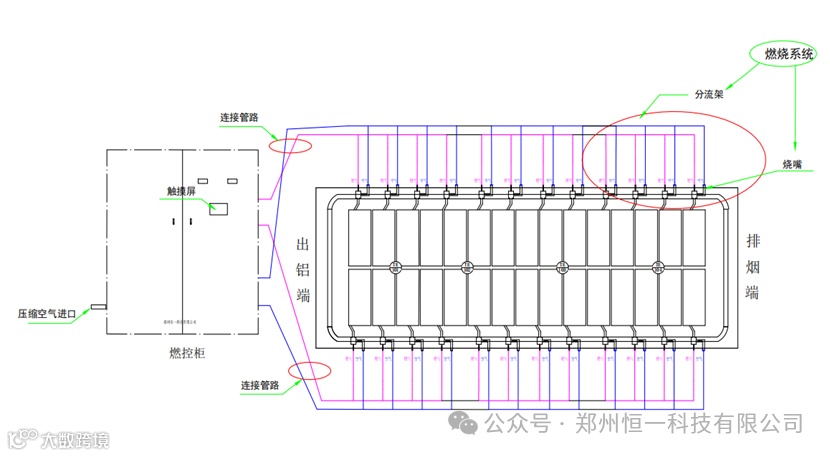

400/500KA电解槽焙烧装置示意图(压缩空气供风)

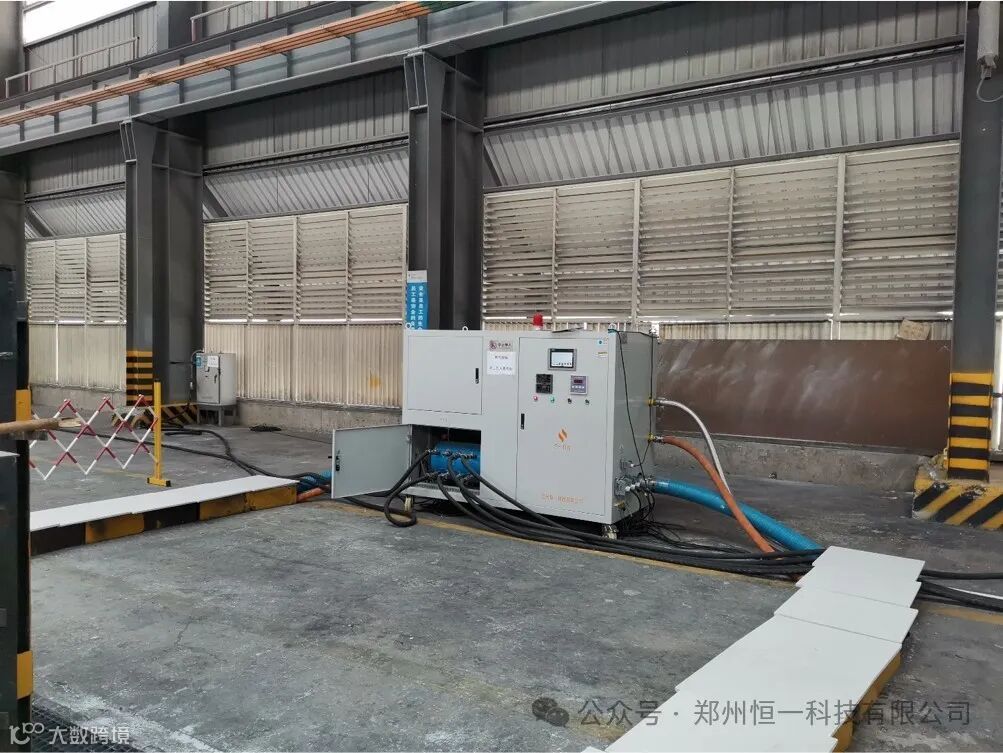

1、燃控柜：
根据电解槽尺寸设计设备加热功率，将控制系统与空燃分配系统进行整合，集成控制系统、氧含量检测系统、空/燃调配系统及助燃风机等功能集成一体式结构，将设备整体轻便化，移动和操作更加方便。
采用西门子PLC控制器，通过触摸屏进行参数设置、焙烧曲线设置和焙烧过程数据及加热状态监测。
客户可选择风机或压缩空气进行供风，根据供风方式设计燃控柜，燃控柜空气及燃气调配系统安装有流量计、压力表、电动调节阀，实时监测焙烧过程的空气/燃气流量、压力相关参数，根据控制指令调节电动调节阀开度，调节空燃流量配置。
2、燃烧系统

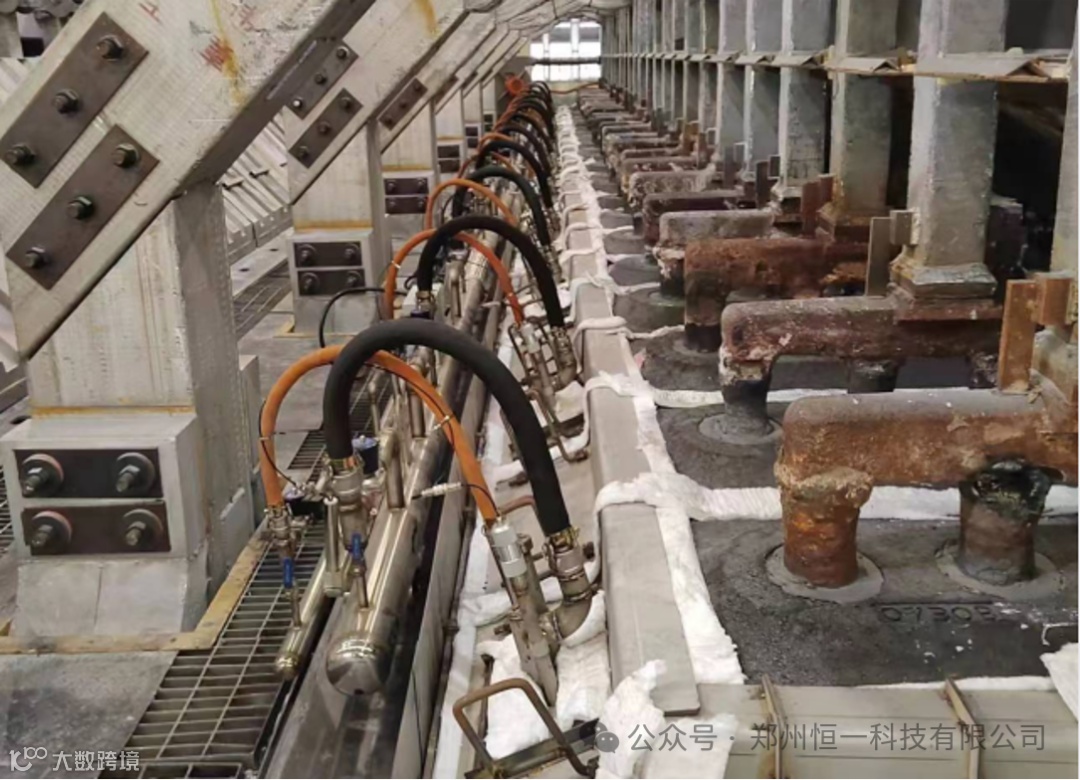

燃烧系统主要由分流架和烧嘴连接组成，均匀布置在电解槽AB面侧，对分流架结构进行优化，移动更加轻便，降低劳动强度。每个烧嘴在分流架上对应有一组阀组，能够自动调节烧嘴大小火负荷。根据槽长度布置自冷式燃烧器数量，燃烧系统焙烧过程热气流行程长，热辐射面积更大，能有效降低燃气消耗。
3、密封盖板
密封盖板是结合电解槽结构特点和焙烧设备布置进行设计的，要求具有良好的密封效果和耐热强度，方便整套设备的拆装同时要求密封盖板满足启动过程不影响电解槽阳极的升降。整套密封盖板主体由不锈钢钢板材料加工而成。
4、高性能自冷式烧嘴
高性能自冷式烧嘴采用自冷式设计结构，有效降低腔体热应力，燃烧腔为一体式结构，采用特种合金材料，耐高温、耐腐蚀、抗氧化性及抗腐蚀性显著提高，大大延长烧嘴的使用寿命。
5、配套管路及电缆
配套管路主要用于燃控柜与分流架连接；分流架与自冷式烧嘴连接，连接软管都采用耐压、耐磨、防气体腐蚀型橡胶软管，两端都安装有快速接头，方便使用过程的拆装。电缆主要是分流架与空燃分配控制系统进行连接，控制分流架上面空、燃气电磁阀动作及检测自冷式烧嘴燃烧状态，电缆采用带屏蔽、耐高温、耐磨电缆，满足现场使用环境。
6、400/500KA天然气焙烧装置单套设备配置表：
序号
|
名称
|
型号
|
单位
|
数量
|
备注
|
1
|
燃控柜
|
HYH-76A-01
|
套
|
1
|
|
2
|
不锈钢分流架
|
HYH-76A-02
|
套
|
1
|
通体抗磁
|
3
|
焙烧专用盖板
|
HYH-76A-03
|
套
|
1
|
|
4
|
高性能
自冷式烧嘴
|
H76A-100W/20/40
|
套
|
1
|
根据槽型
配置烧嘴数量
|
5
|
配套管路、电缆及附件
|
批
|
1
|

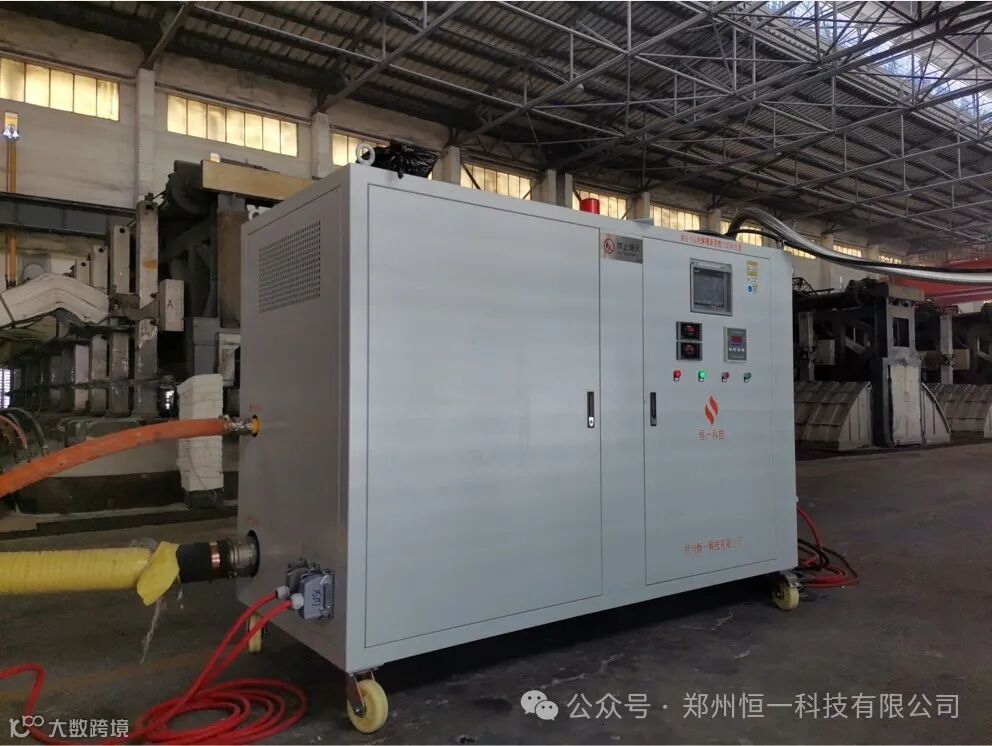

集成式燃控柜-风机供风
2.集成式燃控柜-压缩空气供风
3.不锈钢分流架
四、最近五年业绩
序号
|
买方名称
|
设备名称
|
数量
|
合同签订时间
|
合同履约情况
|
1
|
新疆众和股份有限公司
|
烟气焙烧装置
|
2套
|
2023年10月
|
已发货
|
2
|
阳信县汇宏新材料有限公司（山东魏桥）
|
燃气焙烧装置升级改造
|
1套
|
2023年9月
|
已完成
|
3
|
荣成市东恩机械设备有限公司（山东南山）
|
400KA直燃焙烧设备大修升级改造
|
1套
|
2023年8月
|
已完成
|
4
|
陕西有色榆林新材料集团有限责任公司
|
电解槽燃气焙烧装置
|
2套
|
2023年7月
|
已完成
|
5
|
云南云铝海鑫铝业有限公司
|
电解槽燃气焙烧装置
|
3套
|
2023年6月
|
已完成
|
6
|
黄河鑫业有限公司
|
燃气焙烧设备
|
1套
|
2023年5月
|
已完成
|
7
|
青海西部水电有限公司
|
电解槽新型燃气焙烧装置
|
2套
|
2023年3月
|
已完成
|
8
|
青海中铝工业服务有限公司
|
天然气焙烧设备
|
5套
|
2022年10月
|
已完成
|
9
|
青海桥头铝电有限责任公司
|
新型燃气焙烧装置
|
2套
|
2022年10月
|
已完成
|
10
|
浙江睿曦绿业新材料科技有限公司
|
新型天然气焙烧装置
|
1套
|
2022年9月
|
已完成
|
11
|
青海物产工业投资有限公司
|
新型燃气焙烧装置
|
1套
|
2022年6月
|
已完成
|
12
|
内蒙古大唐国际呼和浩特铝电有限责任公司
|
电解槽燃气焙烧器
|
8套
|
2022年4月
|
已完成
|
13
|
青海西部水电有限公司
|
电解槽新型燃气焙烧装置
|
2套
|
2022年1月
|
已完成
|
14
|
云南云铝海鑫铝业有限公司
|
焙烧装置专用盖板/烧嘴及技术服务
|
1批
|
2022年1月
|
已完成
|
15
|
西宁丰茂物资有限公司（黄河鑫业）
|
电解槽燃气焙烧设备备件整体采购及改造优化
|
1批
|
2022年5月
|
已完成
|
16
|
云南文山铝业有限公司
|
电解槽燃气焙烧装置
|
1套
|
2021年12月
|
已完成
|
17
|
青海百河铝业有限责任公司
|
电解槽燃气焙烧装置
|
3套
|
2021年12月
|
已完成
|
18
|
内蒙古华云新材料有限公司
|
电解槽燃气焙烧设备备件整体采购及改造优化
|
1套
|
2021年11月
|
已完成
|
19
|
西宁丰茂物资有限公司（黄河鑫业有限公司）
|
铝电解槽燃气焙烧装置显示屏及控制程序
|
1套
|
2021年11月
|
已完成
|
20
|
焦作万方铝业股份有限公司
|
铝电解槽烟气焙烧装置维修优化及技术服务
|
2套
|
2021年8月
|
已完成
|
21
|
焦作万方铝业股份有限公司
|
电解槽燃气焙烧装置专用烧嘴及服务
|
多批
|
2021年8月
|
已完成
|
22
|
云南云铝海鑫铝业有限公司
|
电解槽燃气焙烧装置
|
1套
|
2021年7月
|
已完成
|
23
|
石河子众和新材料有限公司
|
新型燃气焙烧装置
|
2套
|
2021年7月
|
已完成
|
