【学习】Niagara-点的facets（下）

Facets对点动作（Point actions）的影响

对于某些带有actions的Points来说，facets还会影响point的action（命令）菜单的可用性。

• EnumWritable
当收到一个override或emergency命令时，辅助下拉选择会用显示的tag 文本列出可能的枚举值（在它的range中）。该列表将会按ordinal 从低到高的顺序从上到下显示与之相关的tag

• NumericWritable
当收到一个override或emergency命令时，输入窗口只允许输入在facets的“min”和“max”值之间的某个数值，包括“min”和“max”值。默认情况下，numeric类型的points的这些facets值为min = -inf，max = +inf（这时就不会检查action的有效范围）。

例如，使用NumericWritable的该facet的功能，通过将facets 设为min= 65和max=85，可以设置一个温度控制设定。保存该修改后，任何对该NumericWritable的override或emergency动作都必须在该范围内。不然，用户会看到一个有关可接受输入数据范围的消息，并且会被提示重新操作。

注意：Facets的“min”和“max”值不影响接收到的任何input值或代理数据，而只影响通过action产生的值。

• Maximum override duration（针对任何可写类型的点）
使用facets，还可以限制在可writable control point上触发的手动（第8优先级）override 动作的Maximum override duration。默认情况下，writable point的手动覆盖（override）没有时长限制。

Maximum override duration facet

有时可用（但是之前的文档没有提过），可以限制control point上触发的action的最大覆盖时间。默认情况下，writable point的手动（第8优先级）override在持续时间方面没有限制，因此在action菜单中的默认值是“Permanent”。

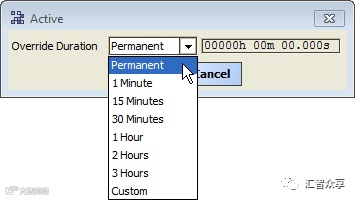

图1  Writable control point的默认override动作菜单

如果需要，在下面任何一种对象中或在二者之上都添加一个带指定持续时间的“maxOverrideDuration” facet（选择baja:RelTime类型）可以改变上述情况：

• Config-Sys Info属性

• 任何writable control point

注意：Override只限制操作员override（第8优先级）的影响，因此emergency override（第1优先级）在持续时间方面没有限制。换句话说，一个emergency级别的override会一直持续到执行emergency级别的“auto”。

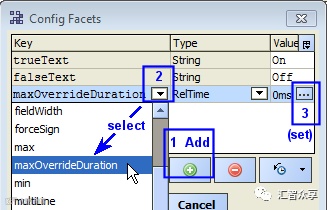

图2 选择maxOverrideDuration时的Config Facets 编辑器

当writable point被maxOverrideDuration这一facet限制时，其action菜单也会进行相应的调节，以显示允许的范围。

Config - Sys Info属性

Station的根组件Config的Sys Info属性具有facets控制，这一属性在Config 组件的property sheet中能看到。

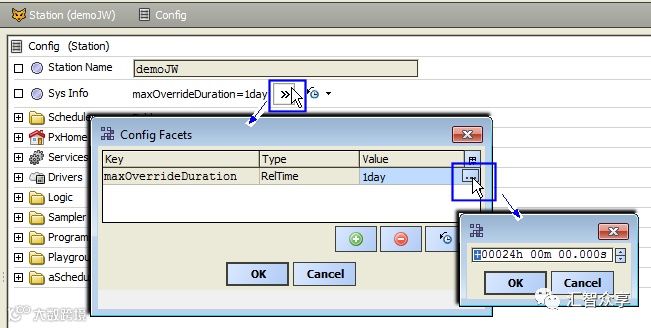

图3 添加全局maxOverrideDurationfacet到station的Config组件的SysInfo属性中

在Sys Info属性上添加这一facet，会全局限制所有没有自己的

“maxOverrideDuration”facet的control point的手动overrideactiont。

任何可写控制点（writable control point）

Station中的每个writable control point可以有单独指定的最大覆盖时长（maximunoverride duration）。如果该facet存在，它将会覆盖任何全局的（Sys Info）maxOverrideDuration值。

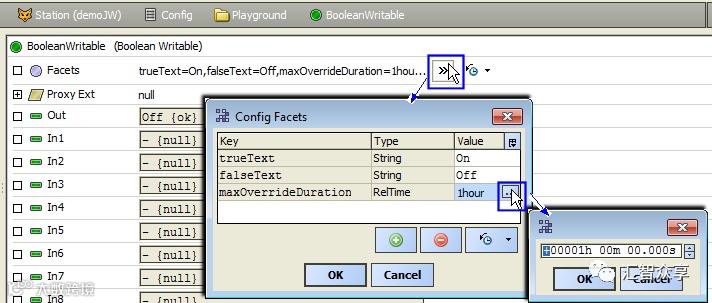

图4 在point中添加的maxOverrideDuration facet（将会覆盖全局设置）

如图所示，该maxOverrideDurationfacet可以与control point的使用的任何其它facets一起添加。上述BooleanWritable point的例子已经配置了trueText 和falseText这两种facets。

Action菜单示例

在下面的action menu例子中，writablepoint有maxOverrideDuration facet。

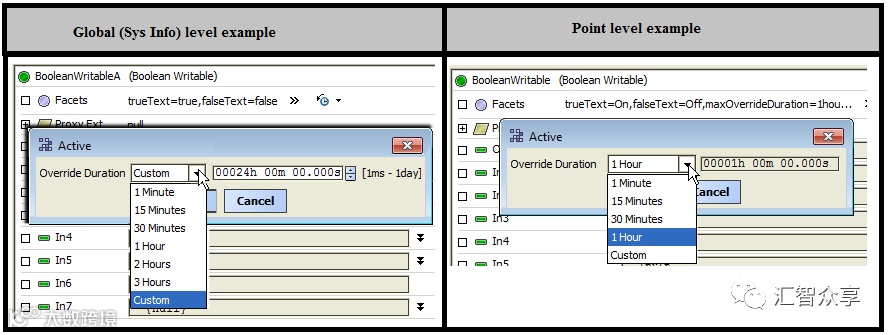

图5 受maxOverrideDurationfacet影响的override action菜单的例子

请注意，如果系统用户试图触发一个超过maxOverrideDuration指定限值的自定义override，将会弹出一个如下图所示的显示了覆盖时长范围的窗口。

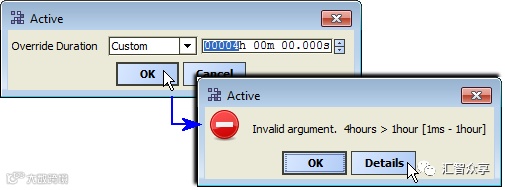

图6 自定义Override尝试超过maxOverrideDuration限值会生成错误弹出窗口

如上图所示，会在 [方括号]显示允许的时长范围，在本例中为[1ms – 1hour]。
