【学习】Niagara-点状态（下）

对于简单的control point（NullProxyExt），只有以下状态标志可以被设置和清除：

• alarm

根据其在报警扩展（alarm extension）中的定义，Point当前处于报警状态。

• unackedAlarm

请看下图中关于简单的control point中的override和alarm status的示例。

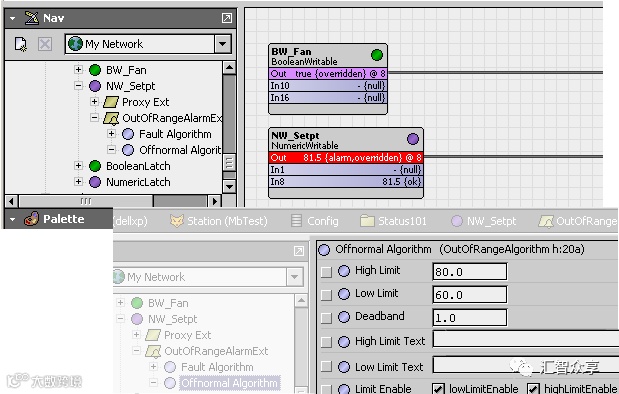

图1  简单control point的状态

Propagate Flags状态选项（连接到Math和Logic 对象）

默认情况下，kitControl对象可以保持状态标志不受输入上连接的对象的影响。然而，作为math或logic类型的kitControl对象（kitControl 调色板文件夹“Math”和“Logic”）中的配置选项，您可以指定从输入状态传播的“out”状态。

• overridden

注意：如果math或logic 对象具有多个输入，并且您在propagateFlags属性设置时选择了一个或多个上述状态，那么就会在所有输入中使用简单的“OR（或）”逻辑，从而传播所选的每个状态。

根据使用情况，状态传播可能非常广泛。注意，以上五种状态类型中有三种（除了alarm和overridden以外的所有状态类型）都是“无效状态”，这意味着它们会导致对象的输出（如果已经连接）在其最终目标上被视为无效。

作为状态传播的一个例子，用一些NumericWritable points来创建设置点，并且将它们都连接到后面的Math：Average对象。按顺序，Average对象将会馈送给一个Math：Reset对象。两种math对象在其“propagateFlags”属性当中都启用了“override”。如果用户将会向NumericWritable points发出一个override（动作），来覆盖这个设置点。

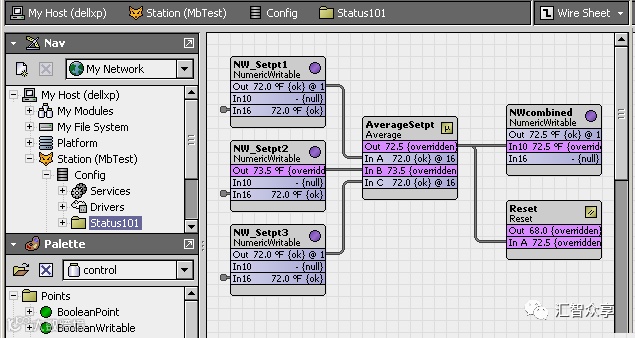

图2 连接了writablepoints，kitControl 对象中的状态传播（status propagation）

在override期间，连接的Average对象也将具有一个overriden状态，就像后面的Reset对象一样，等等。然而，注意在本例中连接的writable point（NWcombined）不具有overriden状态 – 因而状态决不会传播到任何其它point。

注意：在一个实际项目中，使用该项功能之前，应当对结果进行测试和评估，以确保达到所需效果。例如，如果Logic或Math对象出现在图形中，并显示overriden，那么用户可能会根据状态颜色指示（不正确地）认为可以通过右键单击命令（执行一项action）这个kitControl对象。

当连接（linking）writablepoint或kitControl对象的input时，只有在input有效时，这个point或对象才会对input接收到的值进行处理（评估）。

注意：有效的input不具有以下任何一种状态标志（status flag）：
• down
• fault
• disabled
• null

• stale

如果input中被设置了上述任何一个状态位（status bit），该input值将不会被使用。

• 如果kitControl对象只有一个输入，默认情况下，该对象使用最后一次接收到的有效输入（至少直到输入再次变成有效）。

• 如果一个kitControl对象具有多个输入，只有有效输入才会被考虑处理。
