一张图理清 Niagara 报警（贰）

汇智众享

2022-02-25

导读：在 Niagara 中创建报警信号源

前情回顾

续接上期内容，本文介绍报警六要素中的报警源具体在 Niagara 上是如何创建的，有哪些相关功能。错过上一篇内容的读者，建议先读这篇内容 一张图理清 Niagara 报警（壹），以便丝滑入戏。

Niagara 中的报警源通常都是基于“点”创建的。点可以是逻辑运算过程中的“软件点”，也可以是实体设备的“物理点”。外接设备通过 Niagara 驱动（参考Niagara 的驱动都做了什么？）接入系统后，数据被映射为“点”。

报警信号源就是通过 “点 + 报警扩展”的方式创建。即之前讲到的 “通用对象模型 + 功能扩展”的方式（参考 Niagara 对象模型中的明星——Point，Point的故事还没有结束 —— Point Extension，基础对象模型的功能扩展）。

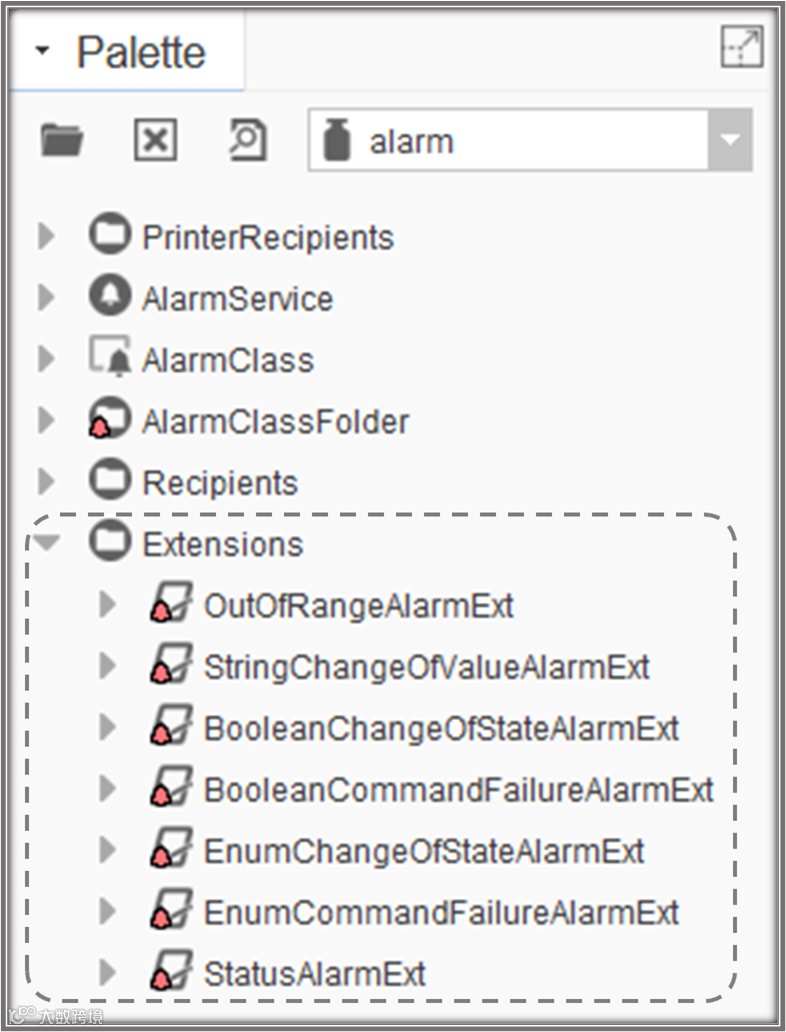

Niagara 中的点有四种类型：Boolean，Numeric，Enum 和 String，对应这四种点的报警扩展，在 Alarm 模块的 Extensions 下面：

此外，KitControl 模块下，还有一些基于设备控制逻辑模块的报警扩展，在 KitControl > Alarm 下面：

先解释一下 Niagara 报警中的名词

Normal/Offnormal & Fault

Normal 表示正常状态，报警状态可以是 Offnormal （异常）或者 Fault（故障），对应这两种报警状态，报警扩展对象模型里面也相应地有两个判定条件，一般情况下用其中一个就可以，但也有两个都用的的情况。比如温度传感器探测空调冷冻水，可以认为温度超过20度是异常，但如果超过100度就是故障。而对于数值型信号，报警状态又可以分为 High Limit 和 Low Limit。

这样，细分的报警状态就有四种：

Fault-Hight Limt，超上限故障
Fault-Low Limt，超下限故障
Offnormal-High Limit，超上限异常
Offnormal-Low Limit，超下限异常

Ack/Unack

当报警状态发生变化的时候，无论是从报警状态变为正常状态，还是从正常状态变为报警状态，都视为状态变化，都会产生报警信号。

Ack 和 Unack 与信号源本身的报警状态无关，Ack 表示值守人员已经收到了报警，但是报警状态能否解除，与这个“收到”与否无关。

Ack 和 Unack，在报警控制台上的显示是有区别的，也和报警信号传输有关。比如，报警信号产生后，“长时间”没有被值守人员“收到”，可以自动变更传输方式（例如，发短信，微信，邮件，电话等），再次发送报警，这些后面再讲。

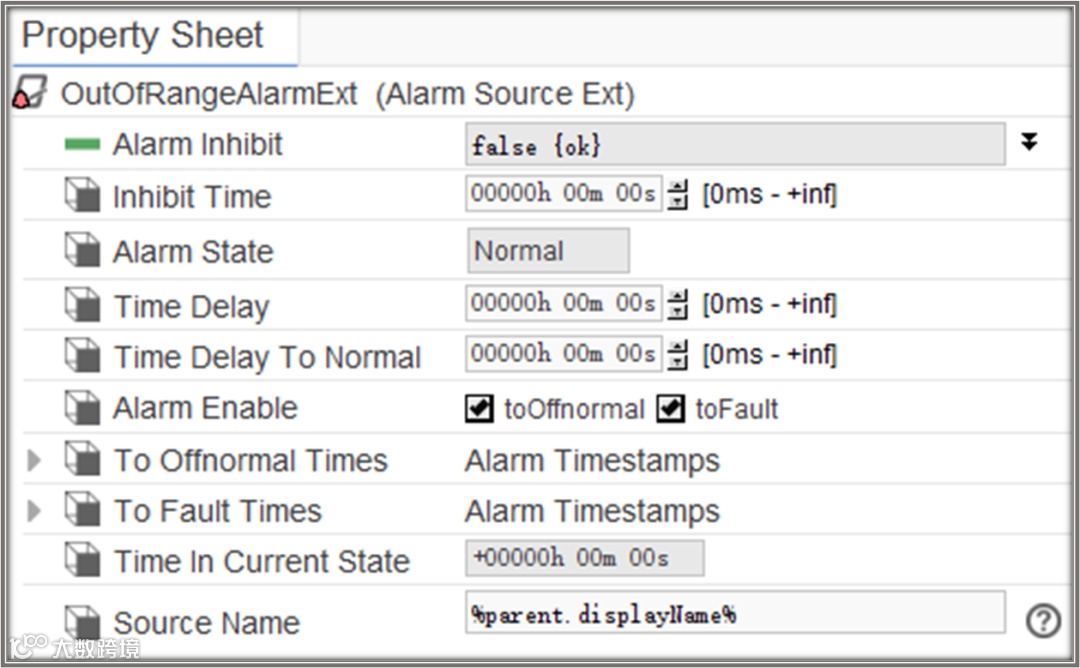

报警扩展对象模型详解

Alarm Inhibit

[输入信号][触发条件相关]，用来禁止对报警状态的检测。当 Alarm Inhibit 为 True 时，报警源失效。即，虽然报警信号源状态变化已经满足了报警条件，但不会产生报警。比如，它可以用来关联控制柜上一个手动开关，在设备维护保养的过程中，将此开关拨至“维护”可避免生成“误报警”。维护工作结束之后，切换至“启用”，恢复正常。

Inhibit Time

[配置属性][触发条件相关]，它是配合 Alarm Inhibit 使用的，起到“推迟” Alarm Inhibit 信号生效的作用。假定其值 t = 1 分钟，那么，当 Alarm Inhibit 信号由关（短路或常闭）变为开（断路或常开）时，“报警屏蔽”并不会马上生效，而是延迟 3*t，也就是3分钟后才生效；反过来，由开变关时，报警功能也不会立即启用，而需要延迟 t，即1分钟。

Alarm State

[只读属性][显示相关]，指示当前报警信号源的状态。状态包括：Normal（正常），Fault（故障），Offnormal（异常），High Limit（超上限）， Low Limit（超下限）。

Time Delay

[配置属性][触发条件相关]，这个属性用来配置产生报警的“延迟”。当报警信号源的状态满足报警触发条件，并持续满足该条件 t 时长后，才产生报警信号。这个属性有点时间滤波的意味，可以防止信号源“抖动”而产生的误报警。

Time Delay To Normal

[配置属性][触发条件相关]，这个属性和 Time Delay 类似，用于设置信号源从报警状态转换为正常状态过程的时间延迟。

备注：以上两个属性类似之前讲过的 Min Active/Inactive Time。参考->BooleanWritable 外传(II) - 图说Min Active/Inactive Time

Alarm Enable

[输入信号][触发条件相关]，启用/禁止对信号源的报警状态检测。

To Offnormal Times/ To Fault Times

[只读属性][数据统计相关]，用于统计报警信号源状态变化情况。

Alarm Time：报警信号产生的时间
Ack Time：确认“收到”报警的时间
Normal Time：报警信号消除的时间
Count：报警次数

Time In Current State

[只读属性][数据统计相关]，信号源处于当前状态的持续时间。即，这段时间信号源的状态一直没有发生变化。

Source Name

[配置属性][显示相关]，控制台上显示的报警信号源的名字。这个输入支持 BFormat 语句，默认值是报警扩展上一级（宿主）对象的名字，也就是点位的名字。

To Fault Text

[配置属性][显示相关]，Fault （故障）状态时的显示文本。这个文本是给值守人员或者系统分析人员看的，当信号源产生 Fault （故障）报警时，报警控制台的消息属性就会显示这个文本内容。

To Offnormal Text

[配置属性][显示相关]，与 To Fault Text 类似，针对 Offnormal （异常）状态的显示文本。

To Normal Text

[配置属性][显示相关]，与 To Fault Text 类似, 针对 Normal （正常）状态的显示文本。

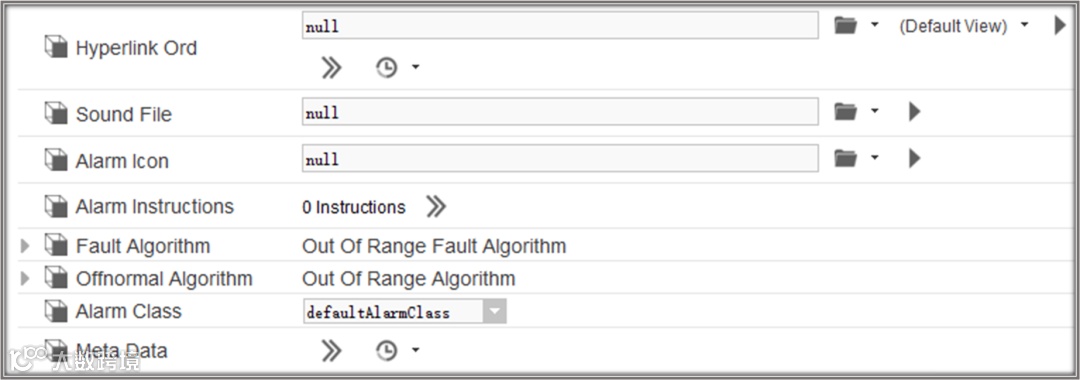

Hyperlink Ord

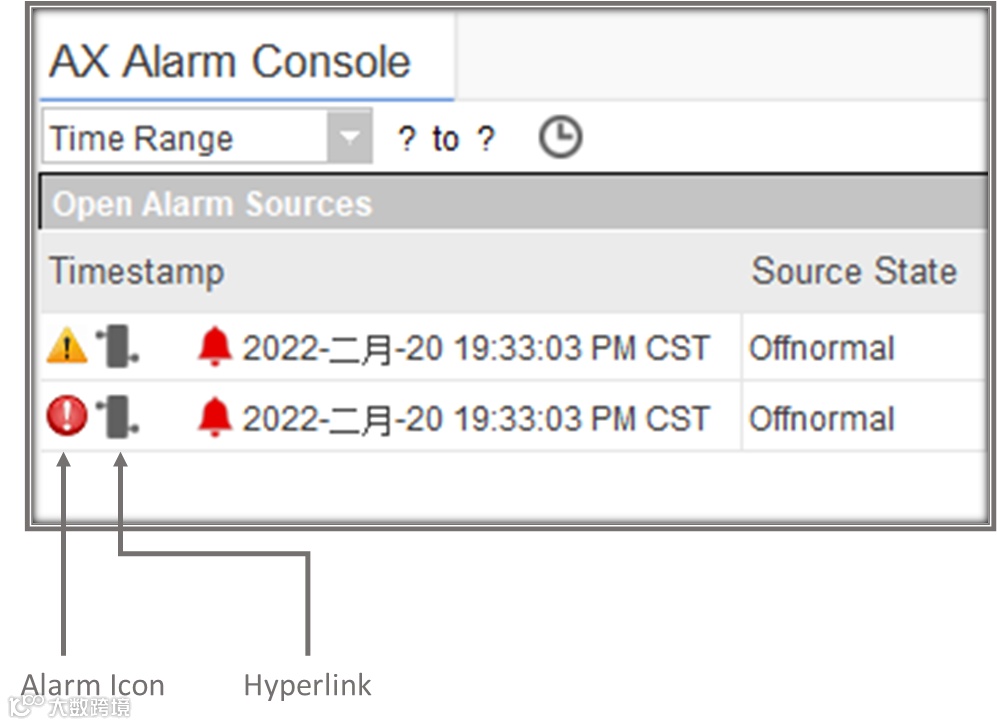

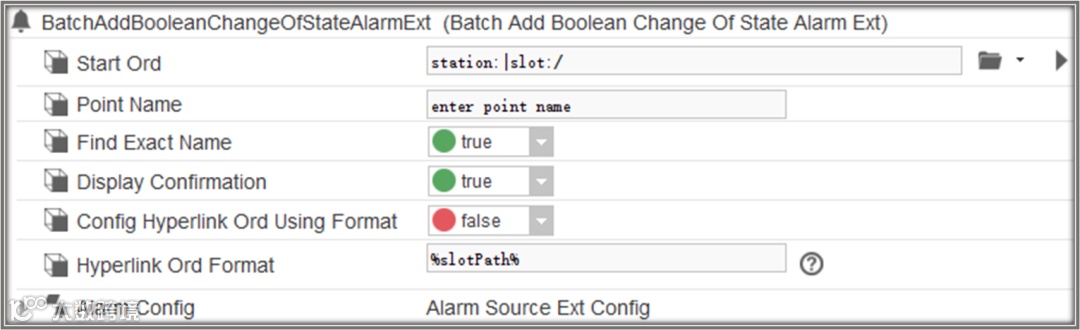

[配置属性][显示相关]，可针对当前报警信号源配置一个超链接。因为报警信号源对应的基本都是点位，可利用这个超链接指向系统中该点位隶属的设备、子系统甚至楼层平面图等图形界面。这样，当报警产生时，值守人员通过超链接就可以快速确认报警发生的地理位置，便于赶往现场排查。添加有超链接的信号源，报警产生后，会有一个图标在报警控制台上显示（见下图）。

Sound File

[配置属性][显示相关]，报警发生时调用的声音文件。如果这里不做配置，会调用系统默认的声音文件。如果针对某些特殊的报警信号源，需要区别于其他普通报警声音，可以利用这个属性配置。

Alarm Icon

[配置属性][显示相关]，报警时附加的图标，这个图标会在报警控制台上显示。
