锐光凯奇的笼式结构产品与目前市场上提供的笼式结构产品在理念上的区别是：第一，采用的是钨钢笼杆，具有永不磨损、永不变形和永不腐蚀的特点；第二，笼杆不采用螺纹连接的模式，元件都是通透的孔，使得元件可以在笼杆上任意滑动到所需要的位置。笼杆目前可以提供600mm长的钨钢笼杆，如果用户有需求要加长，我们可以提供特殊方法（不采用螺纹连接的方式，那样会破坏同轴的精度）给用户提供高精度的接杆服务。
在搭建光学系统中，用户常常需要转折光路。在使用传统的笼式结构的分光棱镜件转折光路的时候，由于受到分光转折棱镜的笼杆孔不是通孔，位置受到限制，使用很是不方便。为此今天给大家介绍一款新的专利产品-直角转折立方棱镜固定架。
直角转折立方棱镜固定架用于光路中立方棱镜的固定，可固定的立方棱镜尺寸有:
20mm×20mm×20mm
25.4mm×25.4mm×25.4mm
30mm×30mm×30mm
直角转折俯仰角调节架的最大特点是前两种立方棱镜的固定支架可以在笼杆上滑动到需要固定的位置，而不需要采用特定尺寸的笼杆连接来固定到指定位置，为光路的搭建提供了极大的便利。
直角转折立方棱镜固定架在笼式结构中的连接固定

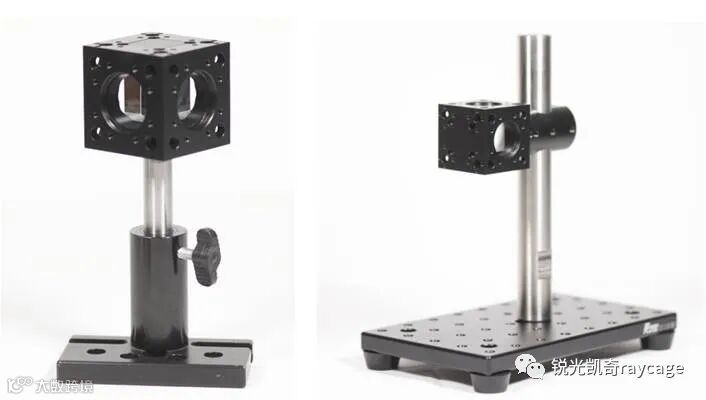

直角转折立方棱镜固定架通过M6螺纹孔和枝干连接固定
可供选择的型号：
C05 02 11
用于装卡尺寸20mm×20mm×20mm的立方棱镜，提供4个1-32UN-2A螺纹接口用于连接对应接口的其他光机械件，X、Y、Z三个方向都可以贯穿笼杆。
C05 02 12
用于装卡尺寸25.4mm×25.4mm×25.4mm的立方棱镜，提供4个直径30mm的光孔用于连接对应接口的其他光机械件。
C05 02 13
用于装卡尺寸30mm×30mm×30mm的立方棱镜，提供4个直径3mm的光孔用于连接对应接口的其他光机械件。
主体材质：6061-T6铝合金，表面黑色阳极氧化。
主要功能：固定立方棱镜，主要是固定用于分束的BS、PBS。
应用于30mm多轴或单轴笼式结构。

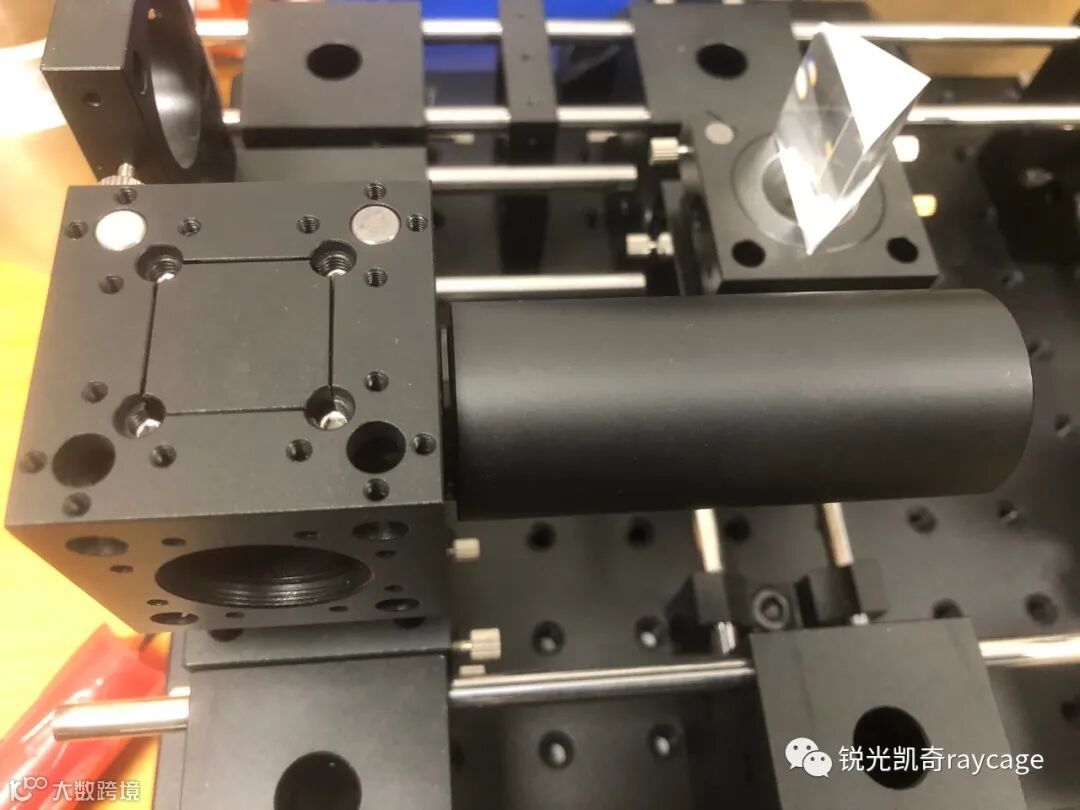

提供1-32UN-2A螺纹接口（C-Mount），可以和套管等直接连接，使得结构及其的简洁，如图所示：
根据客户的需求，也可以提供其它尺寸的螺纹接口，如SM1螺纹等等。
锐光凯奇提供的直角转折立方棱镜固定架能够实现在笼式结构系统中笼杆上滑动到任意位置进行固定，也可以通过M6螺纹孔和光学连接杆在自由空间中使用，锐光凯奇目前提供三种型号的直角转折立方棱镜固定架供用户选择。
需要了解如何使用本产品，请点击下面视频。
锐光凯奇的理念是从客户的角度去研发、生产一流的产品。后续我们将陆续介绍如何使用我们的产品高效率搭建出客户需要的各种各样的复杂系统。想更多的了解锐光凯奇的产品特点，敬请关注我们的微信公众号。
