鱼缸彩虹再升级！从 “条形直虹” 到 “4米大拱虹” ，一块弯玻璃就能搞定

翻照片时，看到6月中旬在北洋园校区拍到的自然彩虹——一道圆弧挂在雨后的天边，红橙黄绿青蓝紫从外到内排开，像给天空镶了一道彩色的弓。盯着这道 “天弓”，又看了眼桌上鱼缸投射出的直条彩虹，一个念头蹦了出来：能不能让鱼缸里的光，也画出一道 “天空同款” 的拱形彩虹？

抱着这个想法试了近一个月，直到 9 月1 日那天，用两个衣架同时压住中间垫高的亚克力玻璃的两边，墙上突然跳出两道弯曲的彩光 —— 亮的那道弧线清晰，暗的那道紧紧跟随，像缩小版的双彩虹！虽只有约 70 厘米宽，但其亮度着实惊艳，让我笃定能造出更大、更亮的拱形彩虹。

图1 用两个衣架压住亚克力玻璃板后，墙上出现的两道弯曲彩虹

有了学生的助力，理论计算和实验进展神速，最终我们造出了水平跨度 4 米、拱高 2 米的大拱形虹，足以和自然彩虹媲美。从申请专利、参加竞赛到整理文章，几经辗转，这一成果也被《物理与工程》正式录用。

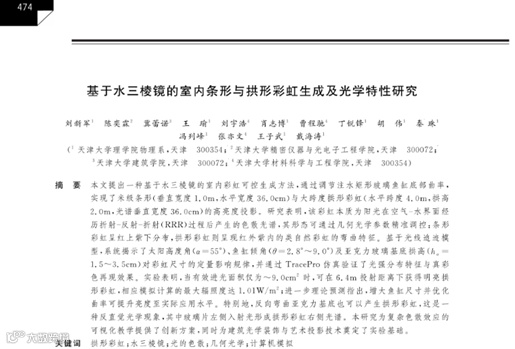

图2 《物理与工程》录用的论文清样截图”

今天就带大家拆透其中的奥秘：一块弯玻璃，怎么让鱼缸彩虹从 “直条” 变 “大拱”？在家又怎么复刻这道 “桌面版天空虹”？

一、实验故事：从 “试错” 到 “4 米拱虹” 的破局之路

最开始，满脑子都是 “把反射面变弯”——自然彩虹是弯的，因为雨滴是球形的，那鱼缸里的 “反射镜” 若换成曲面，是不是就能得到拱形彩虹？可真正动手才发现，“变弯” 远没想象中简单。

1. 踩坑无数：那些 “没用” 的镜子

买一些现成的曲面镜子试起：

路口的广角凸面镜，被剪成宽 10 厘米的长条依次放进鱼缸，结果彩光散成一团，中间还泛白，根本聚不成弧线；

车内广角后视镜也试了，光反射得乱七八糟，连完整的彩虹都看不着；

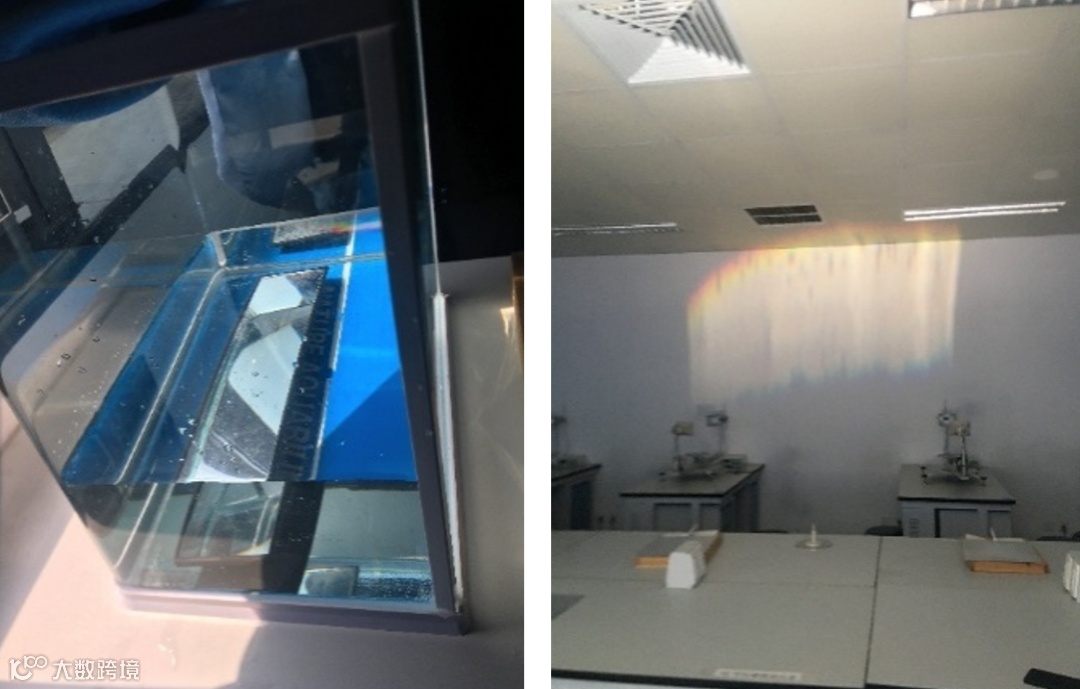

图3 左：鱼缸中放入车内广角后视镜；右：对应的投影效果（无法形成清晰拱虹）

最后买了 2mm 厚的亚克力穿衣镜，又厚又硬，剪不动也难弯曲，好不容易掰成鱼缸底大小，用窄玻璃条把背面中间垫高，再用衣架压住两边 —— 嘿！拱形彩虹真的出现了！虽横向跨度不到 1 米，但亮度惊人，当时就想：“要是能搞出几米宽、墙这么高、还这么亮的大拱形彩虹，那得多酷！”

可问题来了：总不能一直用手按着衣架吧？盲目试镜子不是办法，得找理论撑腰。

2. 师生协作：算出 “光的行走轨迹”

刚好赶上大四学生的《科研训练》课，我把 “造拱形虹” 的难题抛给了他们。最终胡伟同学用矢量点乘和叉乘的方法，写出了光线追迹方程，再用Python 编程一算 —— 答案清晰了：圆柱曲面的反射面，真能让墙上的彩虹弯成拱形！

了解到 1mm 厚的亚克力板最合适，又好弯又好剪。我们立刻网购了15cm×15cm的 1mm 厚的亚克力板，还配了个小号鱼缸（20cm×13.2cm×15cm）。为了调拱高，我们把亚克力板的边剪去不同宽度：不剪的，卡在鱼缸底中间能拱起 3.5cm；剪去 0.5cm 宽边的，拱起 2.5cm；剪去 1cm 的，拱起1.5cm。后来发现，拱高对彩虹跨度影响不大，主要影响进光量。

没多久，我们的 “彩虹投影装置” 申请到了国家实用新型专利，师生们劲头更足了！

3. 破纪录时刻：4 米大拱虹的诞生

11 月 24 日，“小雪” 节气的天津阳光正好，正午太阳高度角 31 度。我们在天津大学物理实验楼二层，找了间朝南且有大白墙的实验室，把 1mm 厚的亚克力板弯成拱高 1.5cm 的弧形卡在鱼缸底，倒入 7cm 深的水，再把鱼缸靠近投影墙的一侧垫高约4°——

转身的瞬间，所有人都惊住了：墙上挂着一道超大的彩色圆弧！水平跨度足足 4 米（比两张乒乓球桌拼起来还宽），拱高 2 米（快碰到实验室天花板），红在外、紫在内，和我拍的自然彩虹放在一起，像按比例缩小的“桌面版天空虹”！后来调高倾斜角度，跨度甚至能到 6 米，虹顶折到天花板上，彩色纵向拉宽，格外好看。

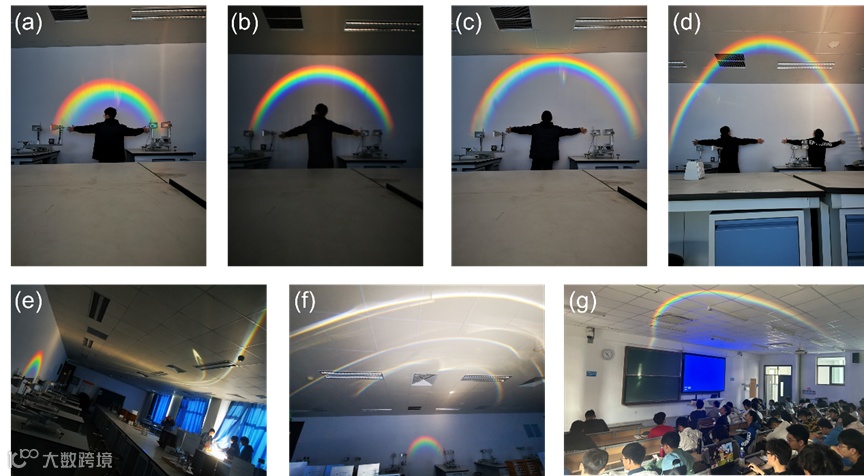

图4 室内拱形彩虹效果图：(a)–(d) 相同太阳高度角下，彩虹横向跨度和拱高均随鱼缸倾角增大而增大； (e)–(g) 实验室和教室实验现场

视频1 放入弯曲玻璃，调整鱼缸倾斜角度，就能看到弯曲彩虹

视频2 跳动的、会隐身的弯曲彩虹

后来用大号鱼缸重新试验，两边用衣架轻轻压玻璃，没得到家里那道小而亮的拱彩虹，却看到了跳动的粉色，像一团会动的火。

视频3 跳动的、带粉色的一团火

二、核心原理：一块弯玻璃，怎么 “掰弯” 彩虹？

很多人会问：都是鱼缸和水，为啥平面底出直虹，曲面底出弯虹？答案藏在反射面的形状里，用个简单比喻就能懂：

1. 平面底：光的 “齐步朝前走”→ 直彩虹

平面鱼缸底就像一排整齐的小镜子，阳光从侧水面进入水中后，撞到每个 “小镜子” 上，反射光的方向都一样（比如都向上偏 20°）。这些方向一致的光投在墙上，就形成了直条条的彩虹 —— 像全班同学齐步走，某一时刻的脚印连成一条直线。

2. 曲面底：光的 “散开往前走”→ 弯彩虹

当鱼缸底换成弯曲的亚克力板，就像把小镜子拼成了弧形：

曲面中间的“小镜子”，反射光往上走；

曲面左边的“小镜子”，反射光往左上偏；

曲面右边的“小镜子”，反射光往右上偏；

这些往不同方向走的光，在墙上 “拼” 出一道弧线 —— 就像大家都背着圆心走，某一时刻的脚印连成一段弧，最后我们看到的就是拱形彩虹。

3. 关键提醒：鱼缸拱虹≠自然彩虹

这里要跟大家说个小知识：投稿《American Journal of Physics》被拒时，审稿人曾点明 “此虹（Spectrum）非彼虹（Rainbow）”——

自然彩虹（Rainbow）：是用眼睛直接观察的，无法投影到固定屏幕上；由无数雨滴的 “折射→反射→折射”形成，涉及3个球形界面，每个雨滴出射的光方向不同，只有进入人眼的光才能被看到；

鱼缸拱虹（Spectrum）：可以投影在投影屏上；是三棱柱水里的“折射-反射-折射”过程，涉及平面-曲面-平面三个界面，弯曲亚克力板当 “弧形反射面”是关键，反射阳光形成 “弯曲光谱”，本质是 “水三棱镜 + 曲面反射”组合形成的弯曲的棱镜光谱（Spectrum），而非英语彩虹本意的“Rain（雨滴）+bow（弓）”。

虽然原理有差异，但两者在中文语境都叫彩虹，都是光的色散魔法，而且鱼缸拱虹能让我们 “亲手摸到” 彩虹，这才是最有趣的！

三、在家复刻：3 步解锁你的 “桌面拱虹”

不用复杂器材，普通人在家花几十块就能做，重点在 “可弯曲的亚克力板” 和 “调好倾角”。

实验材料（网购全能买到的）

小号玻璃鱼缸：建议 20cm×13cm×15cm（太大太重不好调，太小彩虹不亮）；

柔性亚克力板：1mm 厚，尺寸比鱼缸底大 1-5cm（关键！厚了弯不动，薄了容易折）；

薄垫子：硬纸板或泡沫板（1-5cm 厚，垫高鱼缸用）；

清水：每次倒 7-10cm 深（没过亚克力板）；

白色墙面：距离鱼缸 5-7 米最好（太远彩虹会暗，太近彩虹跨度小）。

操作步骤（重点在 “弯” 和 “调”）

做弧形反射面：用手轻轻掰弯亚克力板，让它自然卡在鱼缸底两侧，拱高控制在1.5cm 左右（不用粘，卡紧就行）；

调鱼缸倾角：把薄垫子垫在鱼缸靠近投影墙的一侧，让倾角约 4°（倾角和太阳高度角有关，中午太阳高时倾角稍小些）；

等彩虹出现：选中午 11 点 - 1 点（太阳高度角大，光线足），让鱼缸长边对着阳光，倒入 7cm 深的水，等水面平静 —— 拉上薄窗帘（背景暗一点），墙上就会出现拱形彩虹！

有趣的变化（带孩子玩可以观察）

拱高变大（1.5cm→3.5cm）：彩虹跨度基本不变，但进光量减少，颜色会淡一点；

倾角变大（4°→9°）：彩虹位置上移（快到天花板），宽度变窄；

拱形彩虹的“隐身术”：戳动水面，彩虹会暂时消失，水面稳定后又会重现。

四、反直觉惊喜：反向弯曲亚克力板，彩虹居然不反向？

最意外的是“反向弯曲亚克力板实验”：把亚克力板反向弯曲，凹面朝上卡在鱼缸底，本以为会看到向下弯的彩虹，结果墙上还是一道向上的拱形虹！

图5 （a）实验中的弯曲玻璃板和（b）对应的拱形彩虹；（c）反向弯曲的玻璃板和（d）依然向上拱的彩虹

当同事用遮光板挡住进光侧左面的光，发现右边的彩虹消失了，这才明白：反向弯的亚克力板，左侧入射的阳光会反射到右前方，右侧入射的阳光会反射到左前方，最后所有出射光还是 “向上汇聚”，所以彩虹依然向上拱。

这个小意外特别适合带孩子玩：先让他们猜 “反向弯会出什么彩虹”，再动手验证，每次都能听到 “居然不是反过来的！” 的惊呼 —— 这就是实验的乐趣，“想当然” 不如亲手试。

还有个意外发现：并非鱼缸侧水面的所有入射光都对形成拱形彩虹“有用”。实际上，只有位于两个遮光板、水面和弯曲玻璃片表面围成的小区域内的光才有贡献，约 9 平方厘米的入射光，就足以在墙上投出明亮的拱形彩虹。所以，增加有效入射光区域，能造出更亮的彩虹。

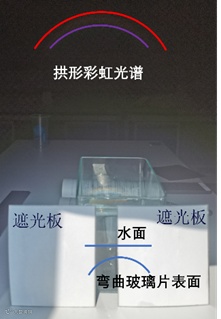

图6 拱形彩虹光谱的有效进光面积(~9cm²)的验证照片

五、古今对话：从 “天之弓” 到 “桌面虹” 的浪漫

看着墙上的拱形彩虹，总想起古人对彩虹的想象：“虹霓者，天之弓也”，把彩虹比作天神的弓箭；“虹蜺，阴阳之精也，从地起，至于天”，说彩虹从地上升到天上。

古人没见过实验室里的彩虹，却用 “天弓”、“至于天” 精准捕捉了它的形状，和我们今天在鱼缸里看到的拱形完美呼应。现在，一块 1mm 厚的亚克力板，就能把古人眼里的 “天弓” 搬进家里、办公室、酒店 —— 这大概就是科学的浪漫：跨越千年，我们用不同的方式，读懂了同一种光的魔法。

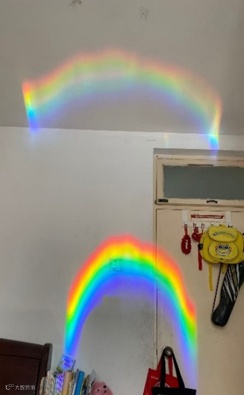

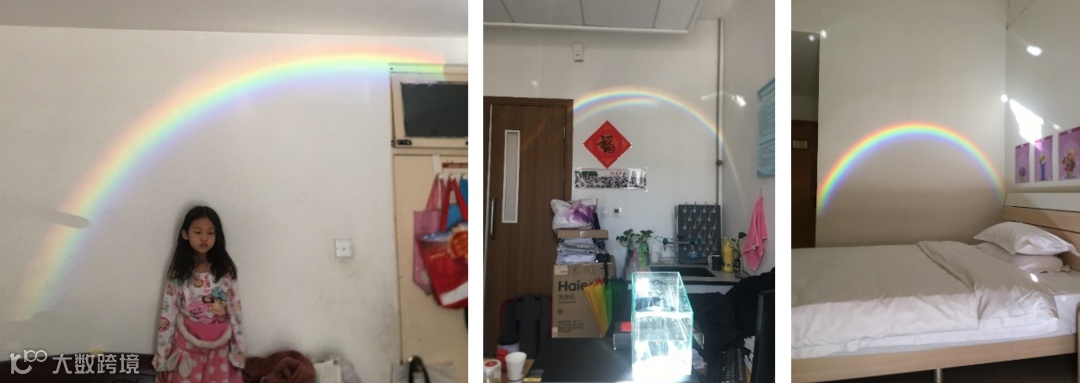

图7 鱼缸彩虹投影在卧室、办公室、酒店墙上

去年秋天带学生做实验时，有个孩子说：“原来彩虹不是只有天上有，我们也能造一道属于自己的彩虹。” 这句话戳中了我做这个实验的初衷：物理从来不是课本上的公式，而是让我们有能力把自然的神奇，变成触手可及的惊喜。

六、不止好玩：拱形虹的 “实用小延伸”

1. 带学生玩 “探究课”

如果您是老师，这个实验特别适合探究性学习：

变量探究：让学生换不同拱高的亚克力板，记录彩虹跨度和亮度，画 “拱高 - 跨度” 关系图；

光路画图：用箭头画平面底和曲面底的光路，对比 “平行反射” 和 “弧形反射” 的区别；

反直觉挑战：让学生预测反向弯板的结果，再动手验证，培养 “质疑 - 验证” 的思维。

2. 装饰与疗愈

一直想把这个装置放进更多地方，让人们的眼睛得到震撼，心灵得到疗愈：

病房窗台：让阳光投出彩虹，给病人带去一点色彩；

候车大厅：漫长等待时，一道拱形虹或许能缓解焦虑；

博物馆或画展：用自然阳光做 “动态装饰”，比灯光更有温度。

结尾：一块弯玻璃，打开光的更多可能

现在我的办公室里，还放着鱼缸和那几块亚克力板，旁边贴着学生们拍的拱形彩虹照片。每次有人来，只要阳光合适，我都会演示这个实验：倒上水，垫本书，一道彩色的 “弓” 就出现在墙上。

科学探究就像寻宝：最开始我们只看到 “条形虹”这颗宝石，后来发现 “多级虹”，现在又挖到 “拱形虹”。每一次试错、每一次计算，都是在解锁光的新玩法。

如果你也想试试，记得选个阳光好的中午，找面暗一点的墙面。一块弯玻璃、一个小鱼缸，就能让你家的墙，变成一道属于自己的 “天空虹”。

最后留个小问题：如果把矩形鱼缸换成球形玻璃容器（比如圆底烧瓶），会不会造出完整的圆形彩虹？我还没试过，你要是有兴趣，不妨动手试试，记得把结果告诉我～
