导读：目前人类没有能力去朔源偏振方向，只能判断起偏和检偏的相对关系，包括在制作矢量偏振片的时候，其实我们仅仅是知道两个偏振片的相互关系，没有能力去甄别偏振的真正方向。借这个机会提出问题来与大家分享讨论，看有

上周11月11日推送的矢量偏振光系列1：液晶径向偏振转换器的内容，受到了读者的欢迎，其中南京著名一所211院校的团队在看过文章后近期将携带同样的器件来锐光交流讨论。关于矢量偏振光，锐光凯奇在2023年4月25日也推送过一篇：实验走入課堂（3）自制教具“看”偏振光方向的内容，其中详细介绍了如何制作矢量偏振片。

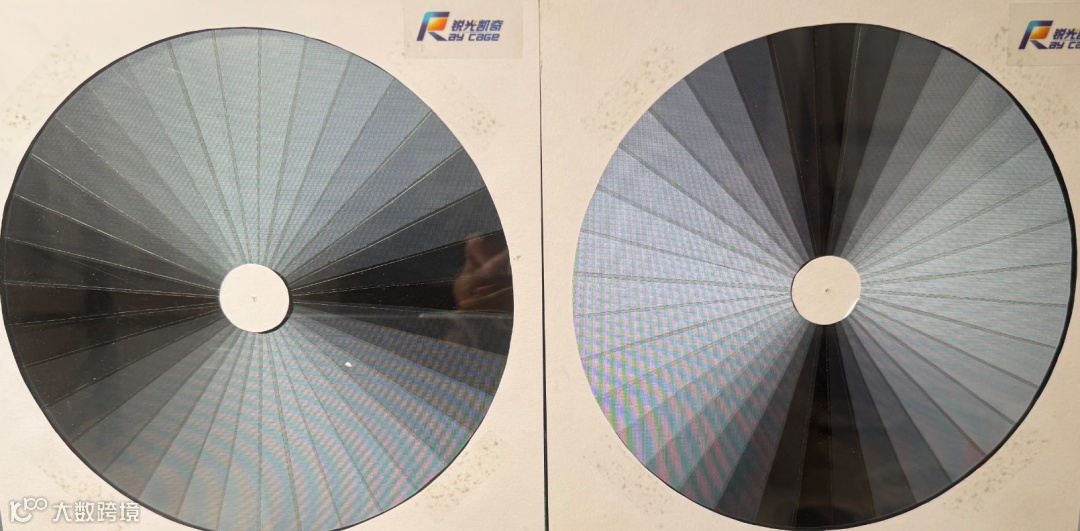

图1 实际制作的矢量偏振片，左径向、右角向

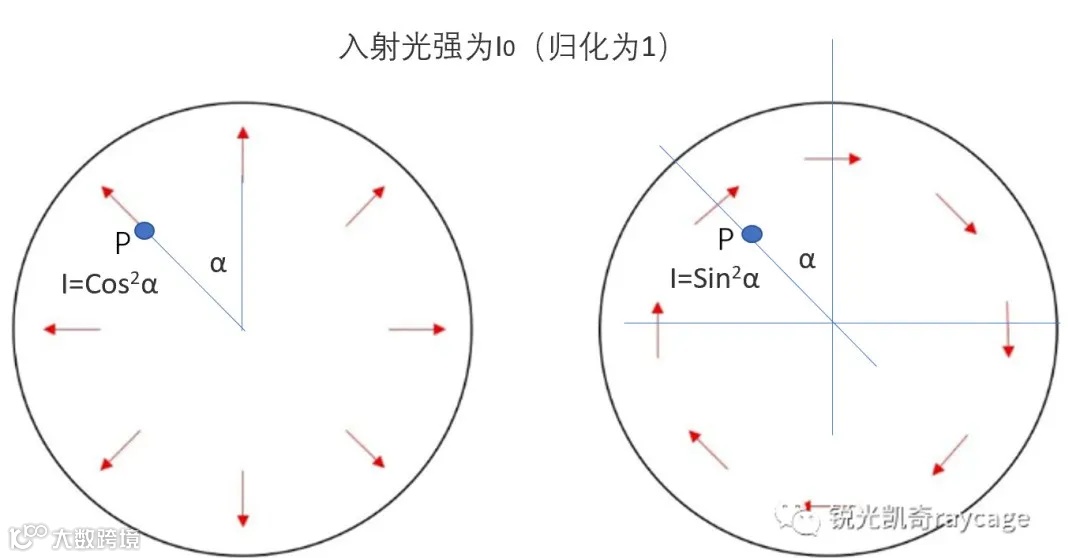

图2 矢量偏振光，径向偏振光（左）、角向偏振光（右）原理

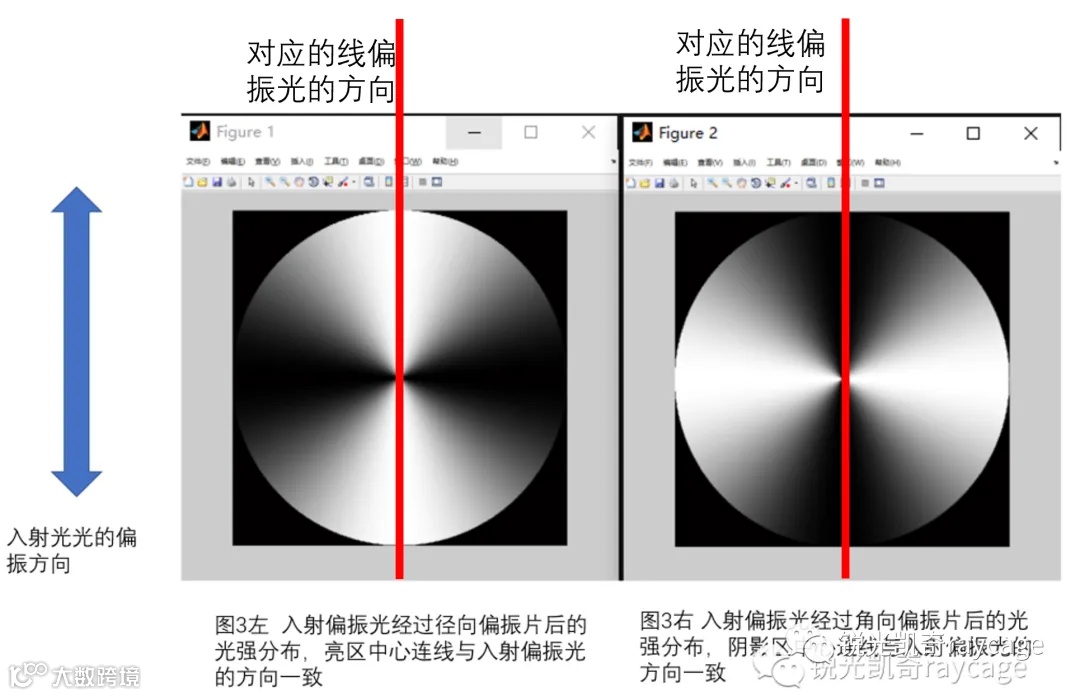

图3 线偏振光经过径向偏振片和角向偏振片后的光强分布（与图1一致）

径向偏振光（Radial Polarization）和角向偏振光（Azimuthal Polarization）均为柱对称偏振态，二者的电场振动方向正交（径向 vs 切向）。目前有多种主流转换方案及其技术细节，现在我们推荐一个最简单的办法，在精度要求不高的情况下是一种高效率的方法。从图一和图二径向和角向偏振光的制作原理来看，二者的区别就是偏振对应是互相垂直，这样使用二分之一波片把所有的偏振方向旋转90度，就实现了角向偏振与径向偏振的相互转换。这个方法的困难之处是很难控制旋转90度的精度，参考一下视频1：

视频1 角向偏振与径向偏振的相互转换

要特别说明的是：二分之一波片的位置可以放到矢量偏振片前，也可以放到矢量偏振片后，效果是一样的。唯一区别是，如果二分之一波片放到矢量偏振片后，还需要一片矢量偏振片才能看到现象。

特别提醒大家的是，到目前为止人类没有能力去朔源偏振方向，只有能力去判断起偏和检偏的相对关系，包括在制作矢量偏振片（图1）的时候，其实我们仅仅是知道两个偏振片的相互关系，没有能力去甄别偏振的真正方向。借这个机会提出这个问题来与大家分享讨论，看有没有什么办法去朔源偏振方向。
