无坐标CAD图纸导入定位难？两步精准解决

利用Bigemap Pro自动计算中央子午线，快速实现CAD图纸地理配准

拿到CAD图纸却因缺少坐标系信息而无法准确定位？导入后位置偏移严重是常见问题。实际上，即便DWG文件未标注坐标系，也可通过Bigemap Pro的“自动计算中央子午线”功能，仅需两步即可实现精准地理匹配。

第一步：判断CAD坐标位数特征

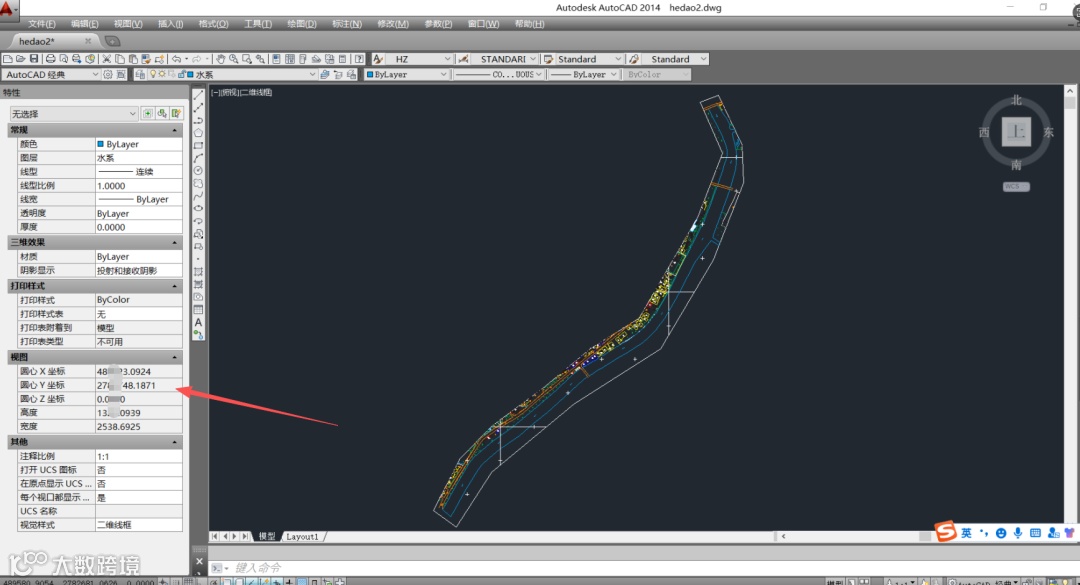

打开CAD文件，查看图形特性中的X、Y坐标整数位数：

• X为6位数：通常为不带带号的坐标，需辅助计算确定中央子午线；
• X为8位数：前两位为投影带号，后六位为实际坐标，可直接导入使用。

本文案例中X坐标为6位，缺乏带号信息，需借助Bigemap Pro进行校正。

第二步：选择正确坐标系并启用辅助计算

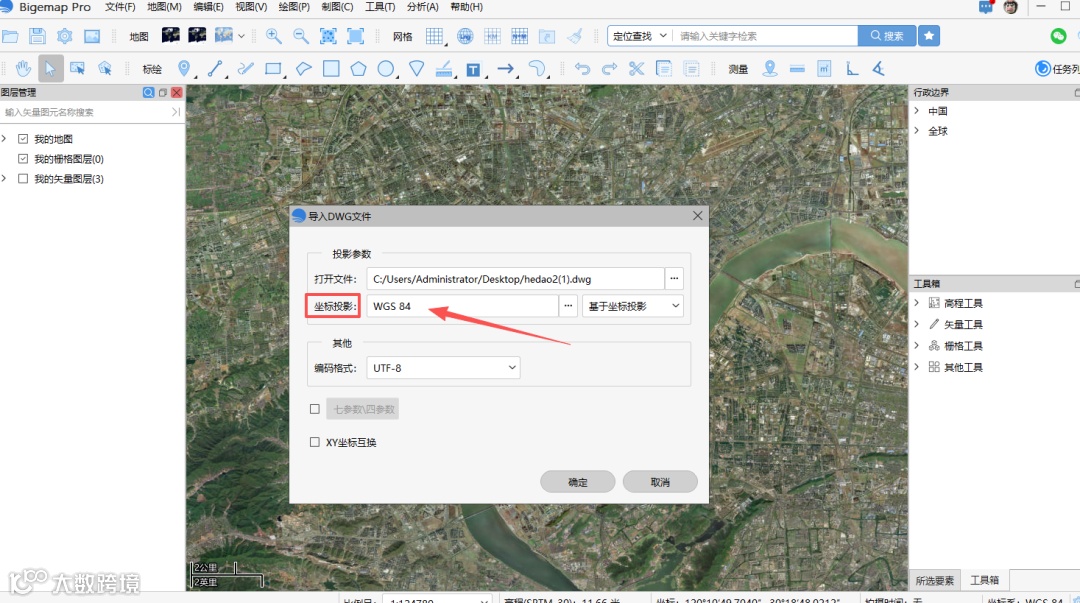

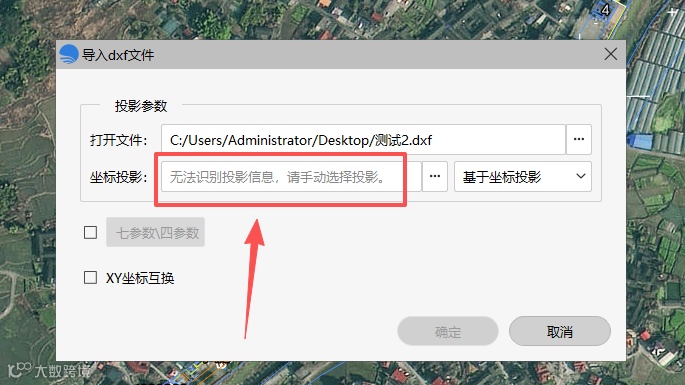

将DWG文件拖入Bigemap Pro，默认识别为WGS84或无坐标系状态，若直接确认会导致位置错误（如从福建偏移到河南）。

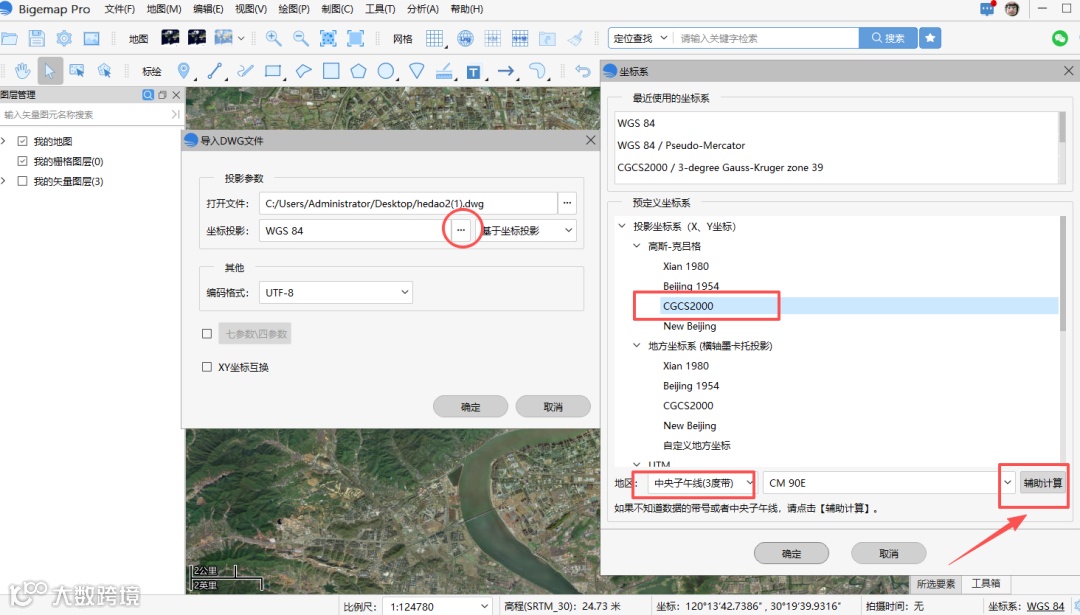

应手动设置坐标系：选择“CGCS2000”坐标系统，地区类型选“中央子午线（3度带）”。

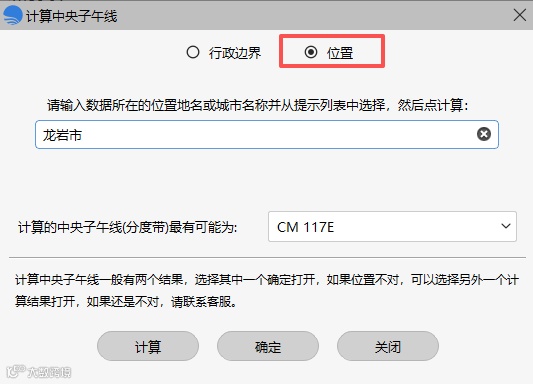

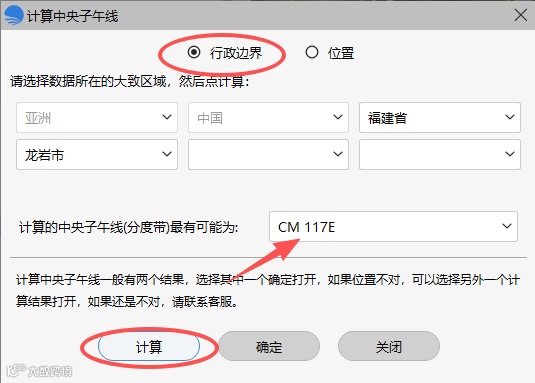

点击“辅助计算”，通过行政边界选择或输入具体省市（建议精确至地级市），软件将自动推算最可能的中央子午线及对应带号。

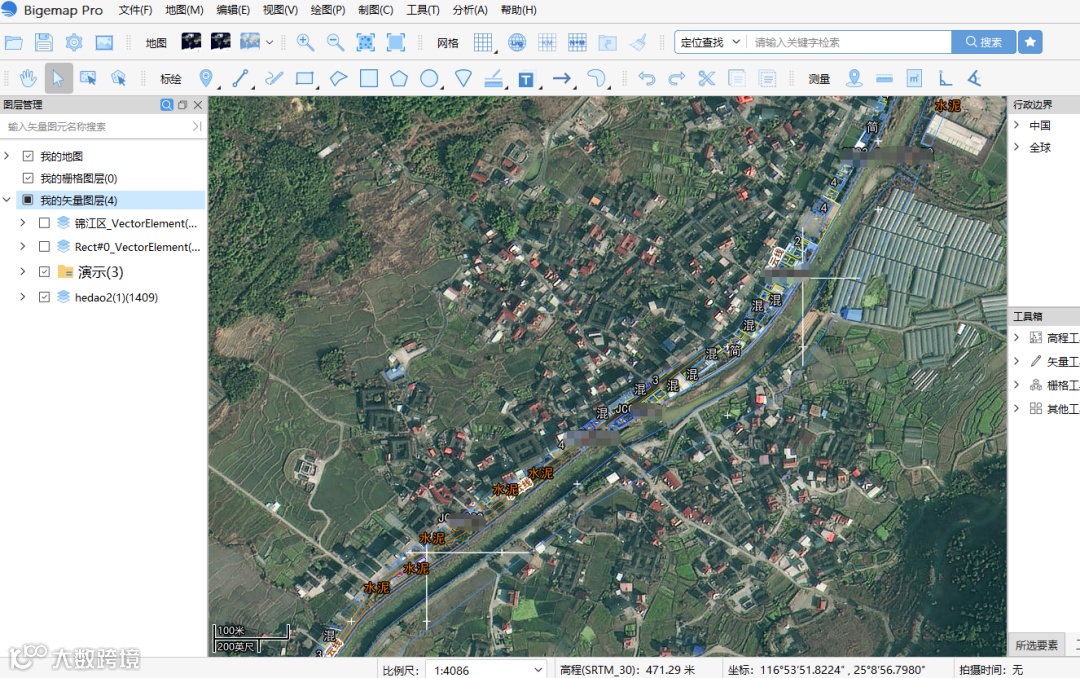

确认后，图纸即可准确落位于真实地理位置。

技术原理说明

该功能基于输入的地理位置反推所属高斯-克吕格投影带号，自动匹配中央子午线参数，完成坐标系统校正，避免手动查表繁琐操作，显著提升工作效率。

上述方法适用于各类无坐标信息的CAD、矢量数据或影像资料，均可在Bigemap Pro中实现快速地理配准，建议收藏备用。
