压力容器分析-整体法兰计算

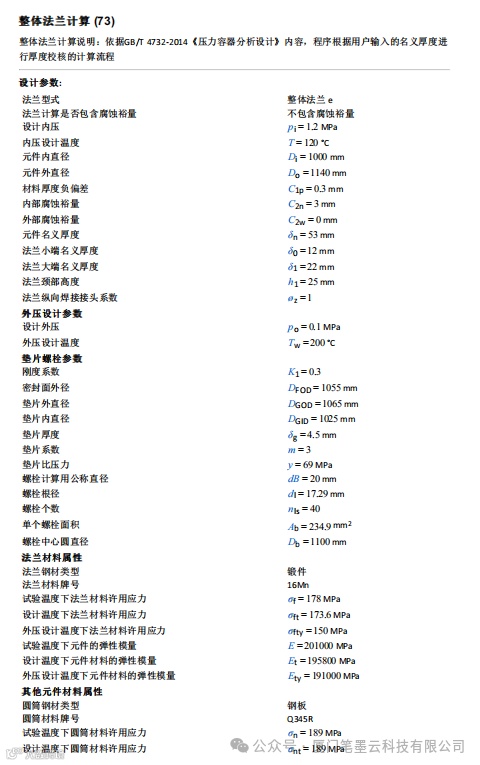

设计参数:

法兰型式                                        整体法兰 e

法兰计算是否包含腐蚀裕量               不包含腐蚀裕量

设计内压                                        pi = 1.2 MPa

内压设计温度                                  T = 120 °C

元件内直径                                     Di = 1000 mm

元件外直径                                     Do = 1140 mm

材料厚度负偏差                               C1p = 0.3 mm

内部腐蚀裕量                                  C2n = 3 mm

外部腐蚀裕量                                  C2w = 0 mm

元件名义厚度                                  δn = 53 mm

法兰小端名义厚度                            δ0 = 12 mm

法兰大端名义厚度                            δ1 = 22 mm

法兰颈部高度                                  h1 =25 mm

法兰纵向焊接接头系数                      øz = 1

在压力容器设计中，整体法兰的计算涉及几何尺寸、材料性能、螺栓与垫片布置以及受力分析。依据  GB/T 4732‑2024《压力容器分析设计》，整体法兰的设计通常采用参数化建模与有限元分析，对轴向应力、环向应力、热应力及屈曲稳定性进行校核，并结合材料的许用应力、弹性模量和线膨胀系数进行可靠性优化，以确保连接部位的安全、可靠和经济性。

垫片螺栓参数

刚度系数                                   K1 = 0.3

密封面外径                               DFOD = 1055 mm

垫片外直径                               DGOD = 1065 mm

垫片内直径                               DGID = 1025mm

垫片厚度                                  δg = 4.5 mm

垫片系数                                  m = 3

垫片比压力                               y = 69 MPa

螺栓计算用公称直径                  dB =20 mm

螺栓根径                                  dl = 17.29 mm

螺栓个数                                  nls = 40

单个螺栓面积                            Ab = 234.9 mm²

螺栓中心圆直径                         Db = 1100 mm

几何、材料和经验系数的组合，可完成垫片‑螺栓的密封压力、预紧力以及螺栓强度的完整校核，确保整体法兰在设计内压下的密封可靠性与结构安全性。

法兰材料属性

法兰钢材类型                                                锻件

法兰材料牌号                                                16Mn

试验温度下法兰材料许用应力                          σf = 178 MPa

设计温度下法兰材料许用应力                          σft = 173.6 MPa

外压设计温度下法兰材料许用应力                    σfty = 150 MPa

试验温度下元件的弹性模量                             E = 201000 MPa

设计温度下元件材料的弹性模量                       Et = 195800 MPa

外压设计温度下元件材料的弹性模量                 Ety = 191000 MPa

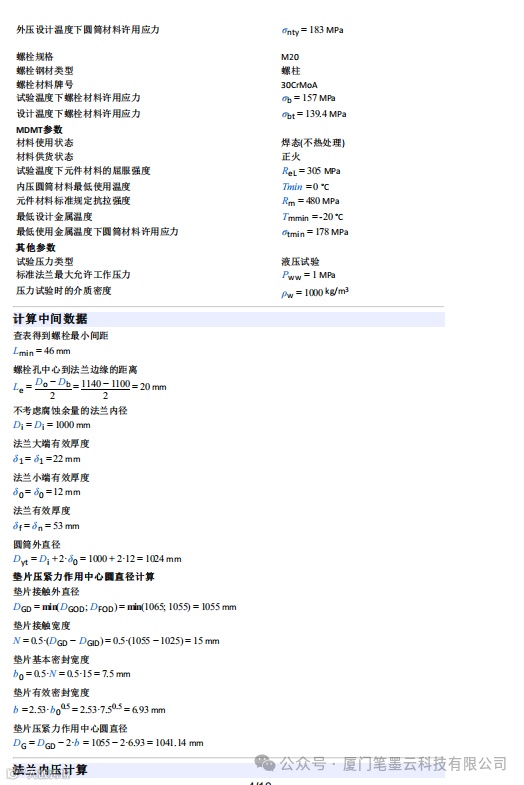

计算中间数据

查表得到螺栓最小间距               Lmin=46 mm

螺栓孔中心到法兰边缘的距离      Le=Do−Db/2=1140 −1100/2=20mm

不考虑腐蚀余量的法兰内径                      Di=Di=1000mm

法兰大端有效厚度                                  δ1=δ1=22mm

法兰小端有效厚度                                  δ0=δ0=12mm

法兰有效厚度                                        δf=δn=53mm

圆筒外直径                                           Dyt=Di+2·δ0=1000+2·12=1024mm

垫片压紧力作用中心圆直径计算

垫片接触外直径         DGD=min(DGOD; DFOD)=min(1065; 1055) = 1055 mm

垫片接触宽度            N = 0.5·(DGD − DGID) = 0.5·(1055 − 1025) = 15 mm

垫片基本密封宽度                      b0=0.5·N = 0.5·15 =7.5 mm

垫片有效密封宽度                      b=2.53·b0^0.5= 2.53·7.5^0.5 = 6.93mm

垫片压紧力作用中心圆直径          DG=DGD−2·b=1055−2·6.93=1041.14mm

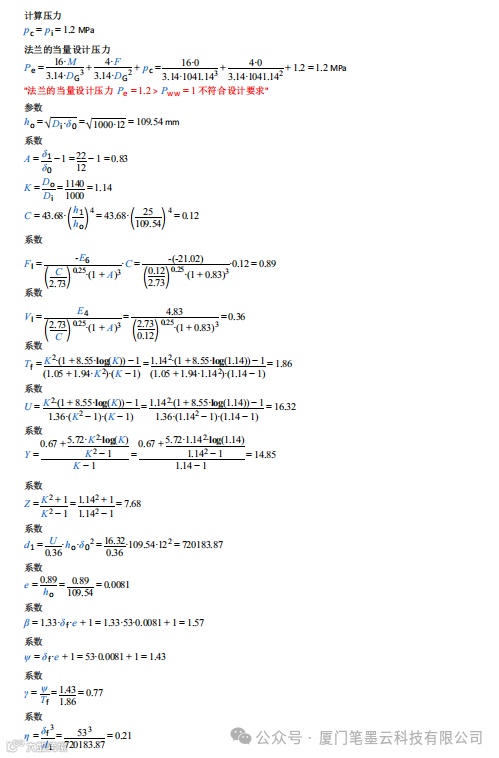

法兰内压计算

计算压力

 pc = pi = 1.2 MPa

法兰的当量设计压力

Pe =（16·M/3.14·DG³）+（4·F/3.14·DG²）+pc

=（16·0/3.14·1041.14³）+（4·0/3.14·1041.14²）+1.2=1.2 MPa

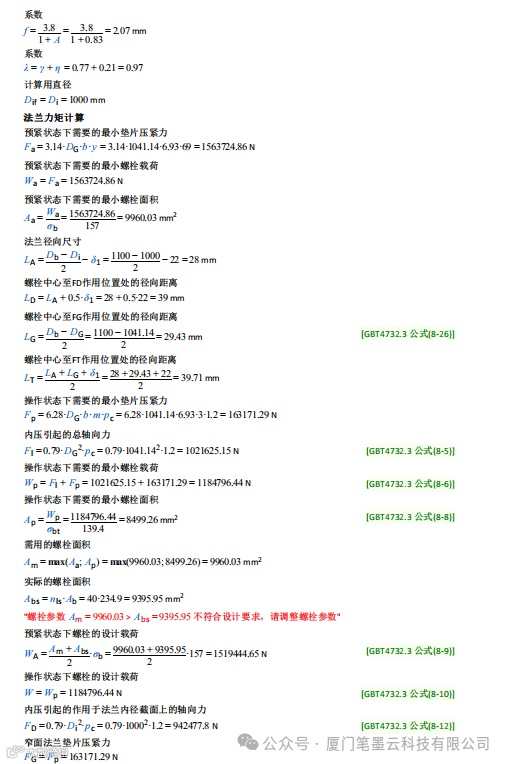

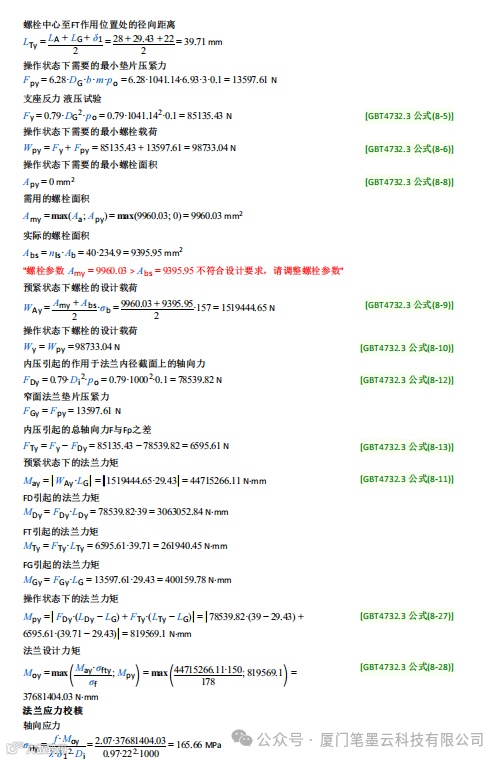

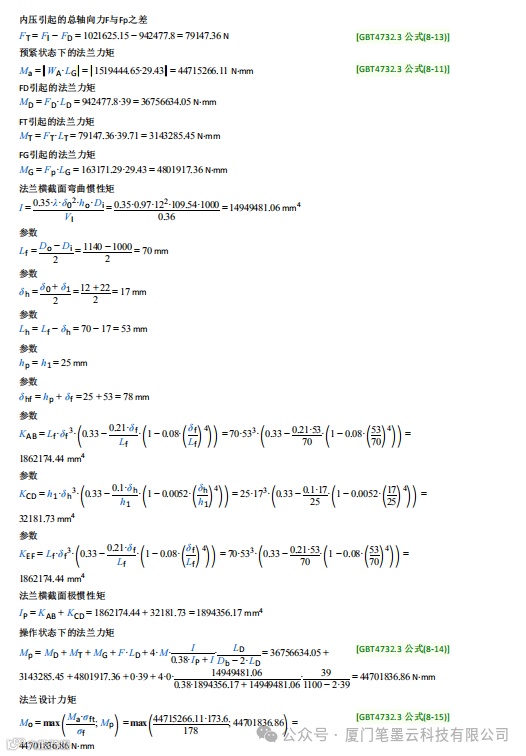

法兰力矩计算

预紧状态下需要的最小垫片压紧力

Fa = 3.14·DG·b·y = 3.14·1041.14·6.93·69 = 1563724.86 N

预紧状态下需要的最小螺栓载荷

 Wa = Fa = 1563724.86 N

法兰径向尺寸

LA=Db−Di/2−δ1=1100-1000/2−22=28mm

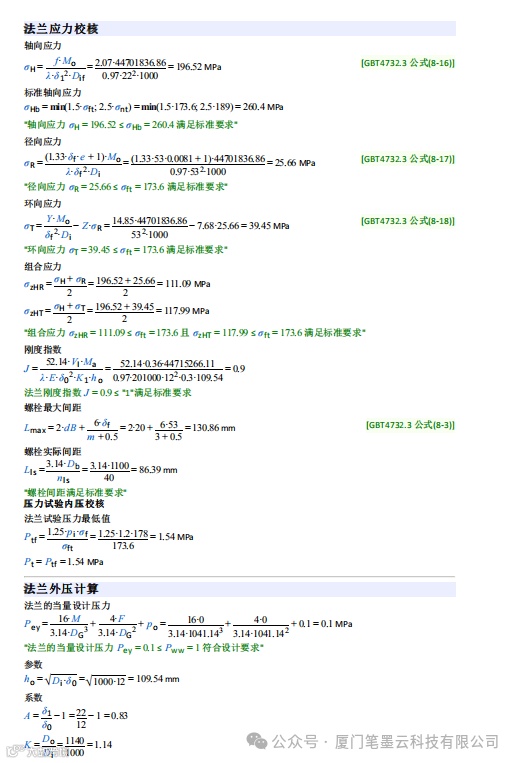

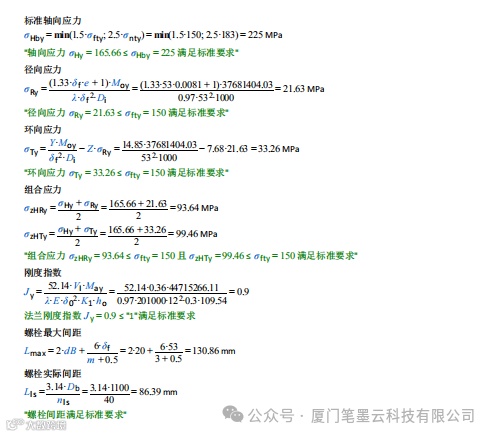

法兰应力校核

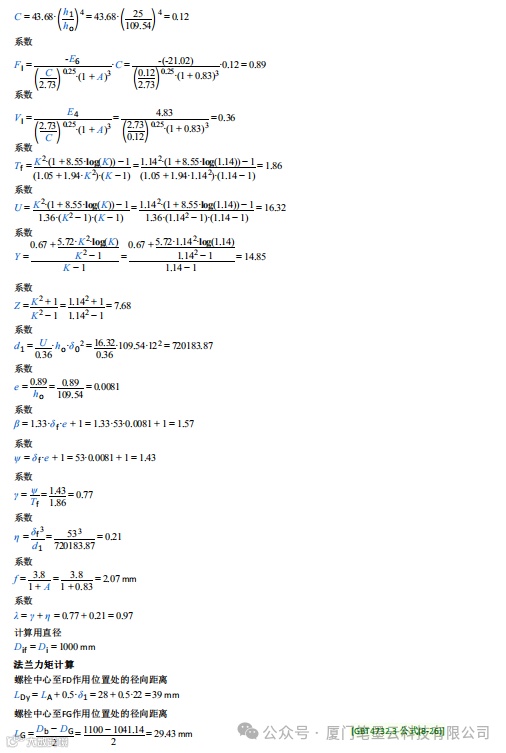

       轴向应力

       σH =f·Mo/λ·δ1²·Dif= 2.07·44701.86/0.97·22²·1000= 196.52 MPa

标准轴向应力

σHb = min(1.5·σft; 2.5·σnt) = min(1.5·173.6; 2.5·189) = 260.4 MPa

径向应力

σR=(1.33·δf·e+1)·Mo/λ·δf²·Di

=(1.33·53·0.0081+1)·44701836.86/0.97·53²·1000=25.66 MPa

环向应力

组合应力

σzHR =σH + σR/2= 196.52 + 25.66/2=111.09MPa

σzHT =σH + σT/2= 196.52 + 39.45/2= 117.99 MPa

螺栓最大间距

Lmax = 2·dB + 6·δf/m + 0.5= 2·20 +6·53/3 + 0.5= 130.86 mm

螺栓实际间距

Lls =3.14·Db/nls= 3.14·1100/40= 86.39 mm
