特色产品 | 精雕DNC系统面面观

北京精雕

2016-04-08

导读：“精雕DNC系统”是面向采用精雕CNC设备的加工型企业，集生产管理、生产过程监控等一系列功能于一体的车间管理软件。这款软件的主要功能包括系统管理、设备管理、工艺文件管理、任务管理、实时监控等。

精雕DNC系统简介

“精雕DNC系统”是面向采用精雕CNC设备的加工型企业，集生产管理、生产过程监控等一系列功能于一体的车间管理软件。这款软件的主要功能包括系统管理、设备管理、工艺文件管理、任务管理、实时监控等。

精雕DNC系统的特点

“精雕DNC系统”架构灵活，可扩展，易集成，支持PC端和多种移动终端，可在手机、平板、PAD等设备部署。应用“精雕DNC系统”将有助于企业对生产过程中各个环节的实时数据进行监控，有效的将人、机、料、法、环五大要素的执行情况统一纳入监控模块，管理层可以通过系统清晰地了解任意时刻车间的生产情况，从而改变了靠大量人力走查的传统生产线管控模式。企业可通过系统实时监控数控机床状态，管理工艺文件，积累加工工艺技术，统计机床利用率，监控企业生产过程，加强部门间数据交互，为决策者制定规划时提供科学的、可参考的分析数据，为企业打造一个安全可靠、可行的车间管理平台。

精雕DNC系统解决的问题

精雕DNC系统可以有效解决目前数控生产车间普遍存在的一些问题：

车间现有的数控系统繁杂，各系统之间所用的通讯程序多样，各个控制系统又有多种不同的型号，造成各系统互相之间不兼容，给技术人员、操作人员的编程和应用带来诸多不便，大大限制了零件的转移加工。
通讯程序为一对一的通讯，不具有程序自动反应和监控功能。
部分老的数控系统内存空间有限，程序一多，机床的存储空间不足，大量的加工程序不得不反复的删除和键入，直接影响到数控机床的使用效率。
程序传输利用单机或者U盘的形式，频繁的热插拔容易烧坏机床接口，也容易感染病毒。
车间堆放许多电脑，工业环境恶劣，电脑寿命大大缩短，生产现场凌乱。
数控程序管理混乱，程序一般由编程员各自保存，容易丢失或者误操作。
电脑上的程序、工艺卡、模型图、刀具清单等之间往往被孤立保存，时间一长，容易忘记它们的对应关系，需要反复对照，耗费工时。

精雕DNC系统的软件架构

数据存储层：

底层为数据存储层，由文件系统和数据库系统两个子系统构成，提供底层的数据存储、备份、管理等功能。

数据访问层：

数据存储层之上是数据访问层，提供对数据库和文件系统的操作功能，同时为业务逻辑层组织符合业务标准的数据集合。

适配器层：

适配器层主要功能是对接硬件设备的媒介，提供统一标准的设备对象供业务逻辑层运算处理。

业务逻辑层：

系统实现业务功能的核心运算模块，反映着系统的主体功能。

服务层：

通过web服务实现客户端与服务器的对接，同时负责对接其他外围系统。

UI层：

系统的客户端，以用户交互界面为主。

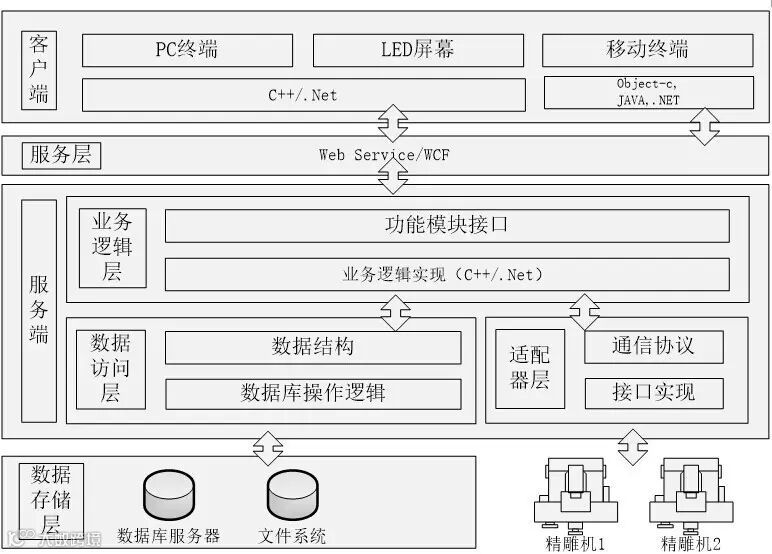

图1系统架构图

精雕DNC系统的网络拓扑结构

系统兼容的CNC设备主要为采用50数控系统的精雕CNC设备，该CNC设备开放性良好，并配置有网卡接口，可直接连接网线并入局域网内，而无需采用RS232、RS485等串口通信，可以按照PC机搭建局域网的策略进行建网。为提高文件传输速率，可用百兆交换机，如果一级交换机接口数量不足以连接所有设备，可以采用交换机堆叠连接的方式扩展。考虑到系统需要扩展移动终端，可以通过无线路由建立无线局域网环境。
