继JDMR600之后，精雕高速机家族又有3名新成员要加入啦。全新机床隆重发布，跟上步伐，超大信息量即将来袭，小编带您抢先了解~

JDGR100、JDGR300、JDGR300H三台全新精雕五轴高速机同样具备“0.1μ进给，1μ切削，nm级表面效果”的标志性能力，它们的加入使得精雕五轴高速机的系列化发展更加完善，为您提供更加完备的机型选择。机床行程选择的多样性，使得客户可轻松找到最适合其产品尺寸的机床。设备尺寸“任您选择”，加工效果“始终如一”，精雕五轴高速加工中心“有你好看”！

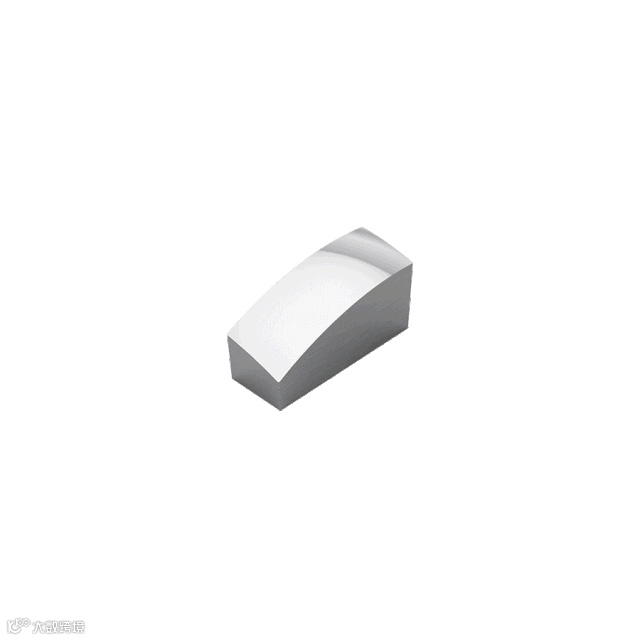

 各个尺寸曲面镜面展示

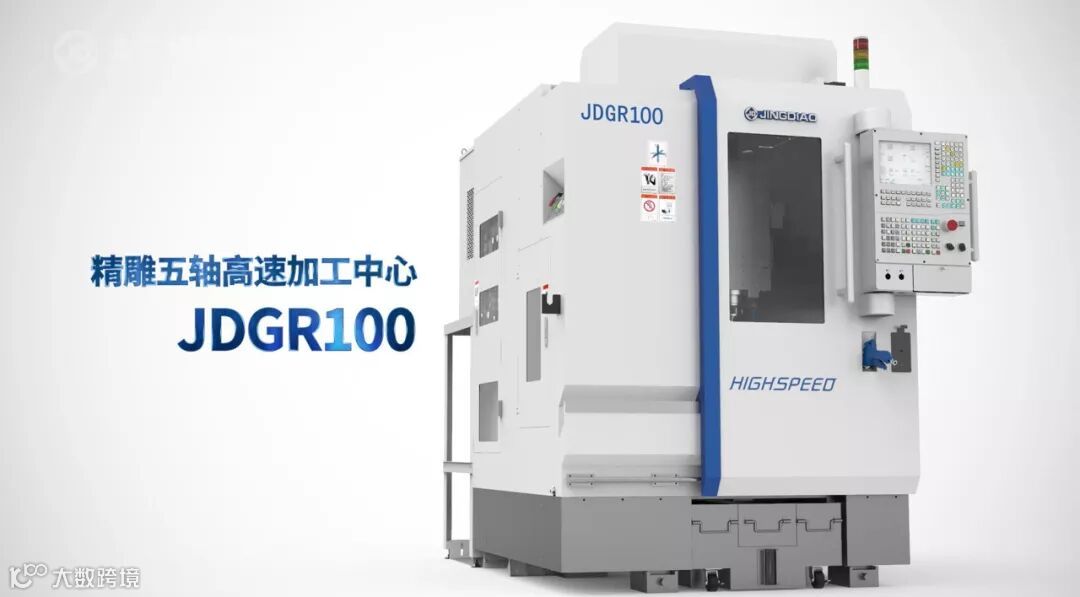

JDGR100是“精雕五轴高速机家族”最小的成员，加工直径φ160mm，最大负载15kg，占地面积仅为5.8 ㎡，整机仅重2.5吨，可实现上楼加工。

 机床内不锈钢防护钣金搭配大斜面结构设计，易于清理废屑；

 一体式结构件设计，有效防止金属废屑进入机床内部；

 配备回收过滤袋，底部加设抽屉式收集盒。

猛戳下方视频，解锁更多精彩！

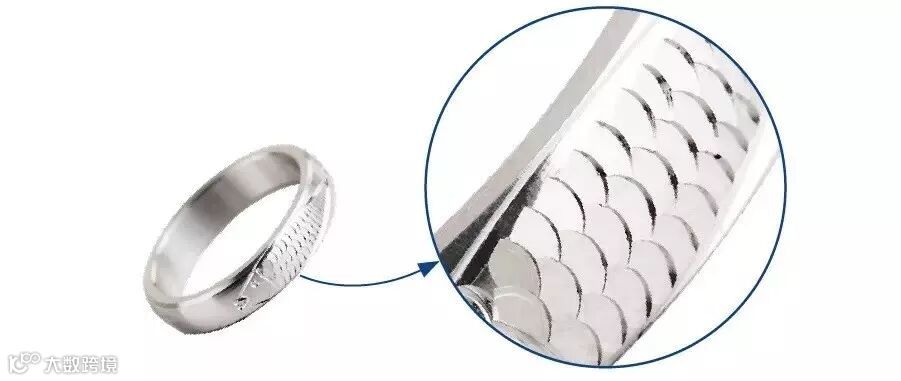

JDGR100在贵金属加工行业极具优势，针对高端饰品行业中的条纹同步批花、图案批花、异形加工等工艺，JDGR100均能完美胜任，并满足您个性化、表面效果好及回收率高的加工需求。加工出来的产品，在40倍放大镜下条纹清晰。

看来JDGR100虽然是“小成员”，却有“大本领”！



JDGR300为一体式五轴高速机，可加工的最大工件直径为φ400mm，最大负载50kg。

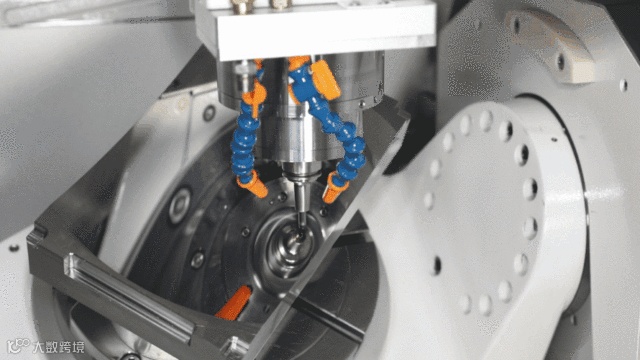

 配备精雕高速同步电主轴，最高转速达20000rpm，可进行铣、磨、钻、镗、攻等复合加工；

 摇篮式直驱双轴转台，AC轴配备定位抱闸装置，保证定位加工稳定性；

 可进行侧铣加工，保证加工效率。

更多精彩，猛戳视频！



以接骨板为例，可一次装夹完成所有特征加工，其中加工时的A轴最大角度为110°。摆线开粗35min，材料去除率超过90%。加工完成后的工件表面粗糙度Ra＜0.8μm，接刀痕＜0.01mm，表面无振纹、毛刺。

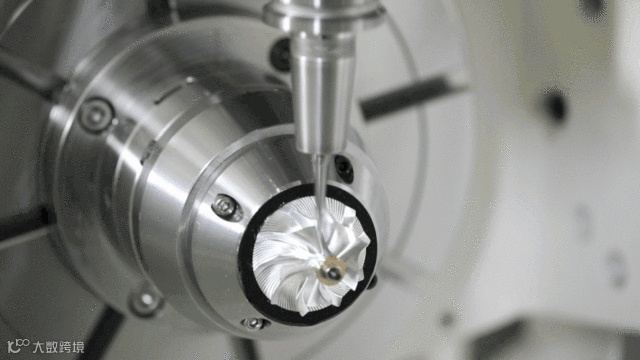

单件叶轮加工从毛坯到成品仅需4min15s。加工完成的叶片粗糙度Ra<0.4μm，轮廓度<0.02mm，不平衡量小于0.08gmm。

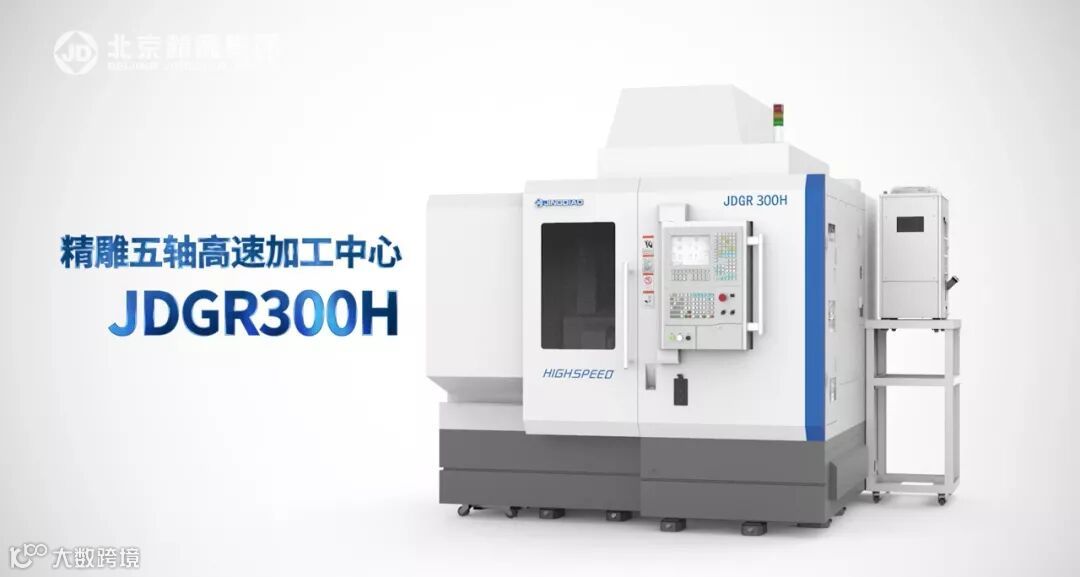

JDGR300H具备长时间稳定加工的优异性能，加工出的镜面模具可达到纳米级表面效果。可加工的最大工件直径为φ400mm，最大负载50kg。

 配备精雕外径加粗高速精密电主轴，主轴最高转速可达32000rpm，实现高表面质量和高效加工；

 转台、轴承、丝母冷却及顶部隔热罩，保证机床热稳定性；

 标配精雕在机测量系统，量化各工步切削余量和尺寸精度，为工艺管控提供数据支撑。

猛戳视频，见证纳米级表面效果的“诞生”！



加工HUD首版镜面测试件时，R4的PCD刀具可连续精加工82小时，刀具磨损仅为0.6μm。表面粗糙度Sa<10nm，Sv＜35nm，波纹度小于25nm。面形精度PV＜10μm。

JDGR100、JDGR300、JDGR300H的重磅加入使得精雕五轴高速机能在更多领域发挥其最大性能，心动不如行动，让您的产品即刻拥有它的专属机床吧!
