精雕高速雕刻中心
JDVT系列

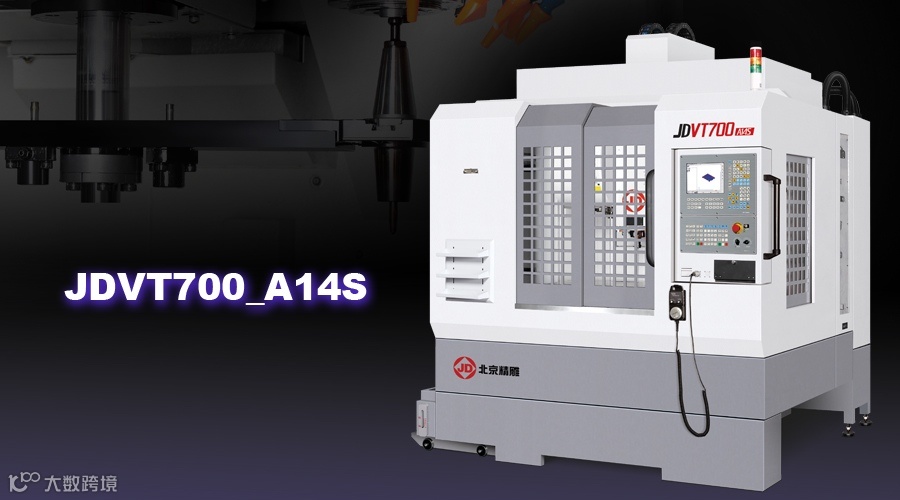

JDVT700_A14S 最适合铣、磨组合加工，适用于精密模具加工。
“倒L”型立柱结构
机床主结构为单立柱、十字滑台形态，立柱采用精雕已获专利权的“倒L”型结构，抗切削振动能力强。
精雕JD50数控系统
JD50数控系统既保持了高速、高精加工的特点，又具备深度开放的数控工程管理能力。
高速同步电主轴
采用精雕高速同步电主轴，具有快速刚性攻丝能力。 1.8秒左右可完成一个不锈钢材料1.2mm孔的攻丝。
高速换刀
配备24刀位的圆盘式刀库，采用机械手换刀，刀对刀换刀时间为1.2秒。
刀具使用范围
可使用10°- 0.2mm的锥刀至D20mm的镶片刀进行铣削加工，使用D100mm的单刃高光盘刀进行钻切加工。
技术参数
X/Y/Z轴运动定位精度:0.008/0.008/0.006mm
X/Y/Z轴重复定位精度:0.005/0.005/0.005mm
X/Y/Z轴工作行程:700/500/420mm
工作台尺寸:730×500mm
最大工作负重:500Kg
主轴最高转速:15000rpm(Φ140)
刀柄规格:BT30
刀库容量:24
X/Y/Z轴快速移动速度:18/18/15m/min
最高切削进给速度:15m/min
驱动系统:交流伺服
工作电压:三相380V/50Hz
气源压力:0.52MPa
机床总重量:7300Kg
安装尺寸图
标准配置
● JD50数控系统
● 正版精雕雕刻CAD/CAM软件SurfMill7.0
● 电主轴制冷机
● 圆盘式刀库
● 侧排水冷却液箱
● 对刀仪
