给排水设计

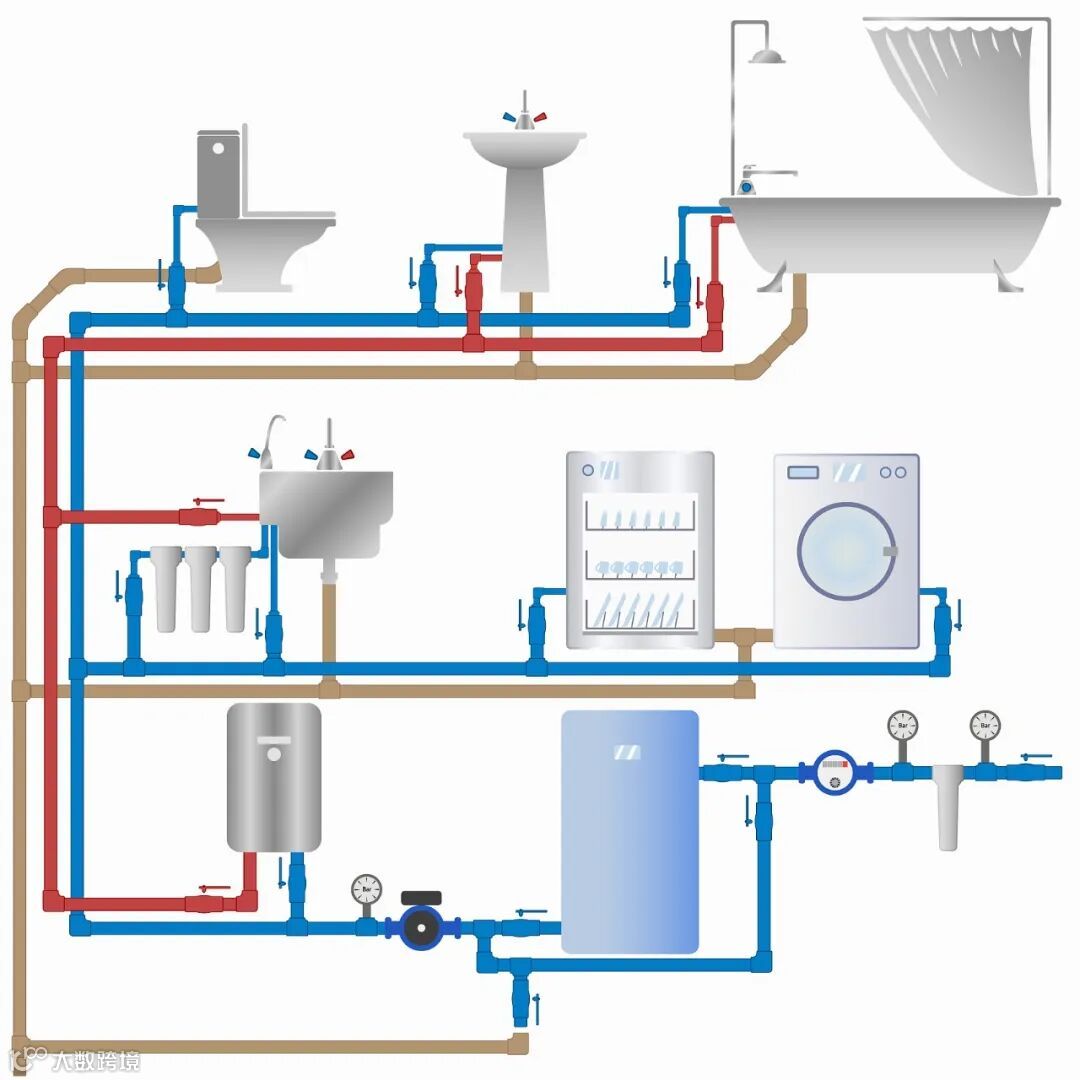

给排水设计在建筑及室内设计中非常重要的一个环节，在进行给排水设计的过程中一定要充分考虑整体给排水工程各个系统设计的合理性。
BIM技术强大的信息模型系统为工程全阶段带来极大便利。在给排水工程设计中，BIM是如何发挥作用？
在管道综合方面
在BIM模式下，三维直观的管道可以系统反映管道真实的空间状态，设计师不仅可以在绘图过程中直观发现模型中的碰撞冲突，还能在绘图后期利用软件本身的碰撞检测功能进行硬碰撞或软碰撞的检测。
在可视化设计方面
直观实时进行信息传递
BIM技术先天的直观性和实时性，保证信息传递过程中的完整与统一，BIM从全局上进行绘制，保证了对系统的理解及把控，对于细微部分修改起来极其简便。
复杂构造节点可视化
利用BIM的可视化特性，可以将复杂构造节点全方位呈现，还可以做成模型的动态视频，有利于施工和技术交底。
材料表统计
BIM本身就是一个信息库，可以提供实时可靠的材料表清单，通过这些清单可以进行前期方案比选、成本估算与工程预决算，更便捷。
设计协同
BIM模式下，所有信息都在模型中实时共享，可以直接读取跨专业信息，简化工作模式，使给排水系统设计人员随时观察到所有专业设计人员的修改。
BIM技术强大的数据库共享平台，极大提高了给排水工程的设计、算量、施工安装等环节的工作效率及精准度。
下面就带各位秒粉儿们来了解秒象BIM设计在给排水体系的设计运用。

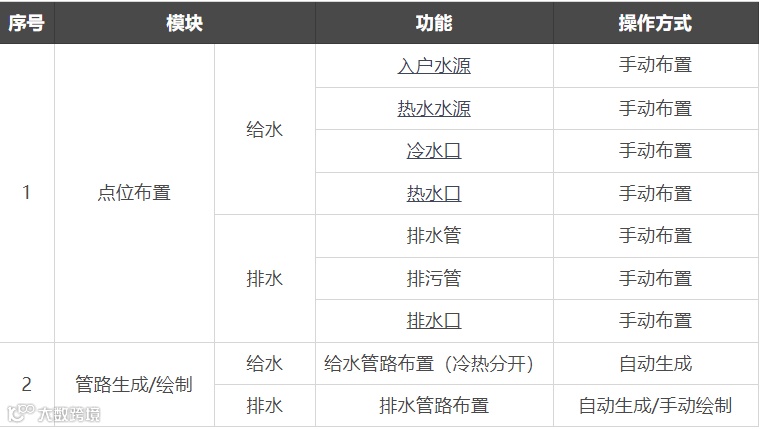

给排水功能列表
给水

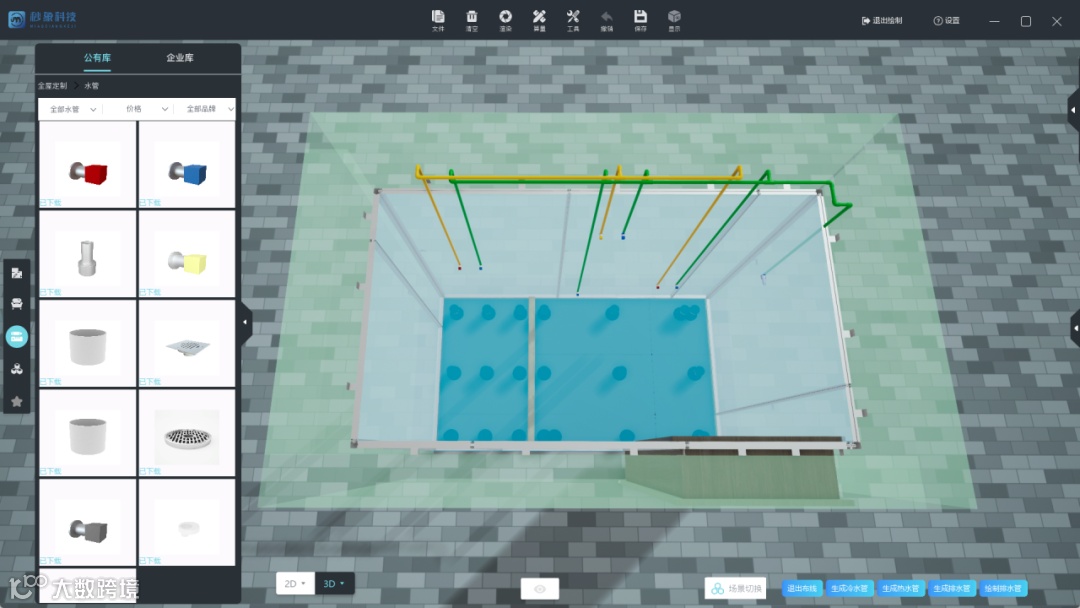

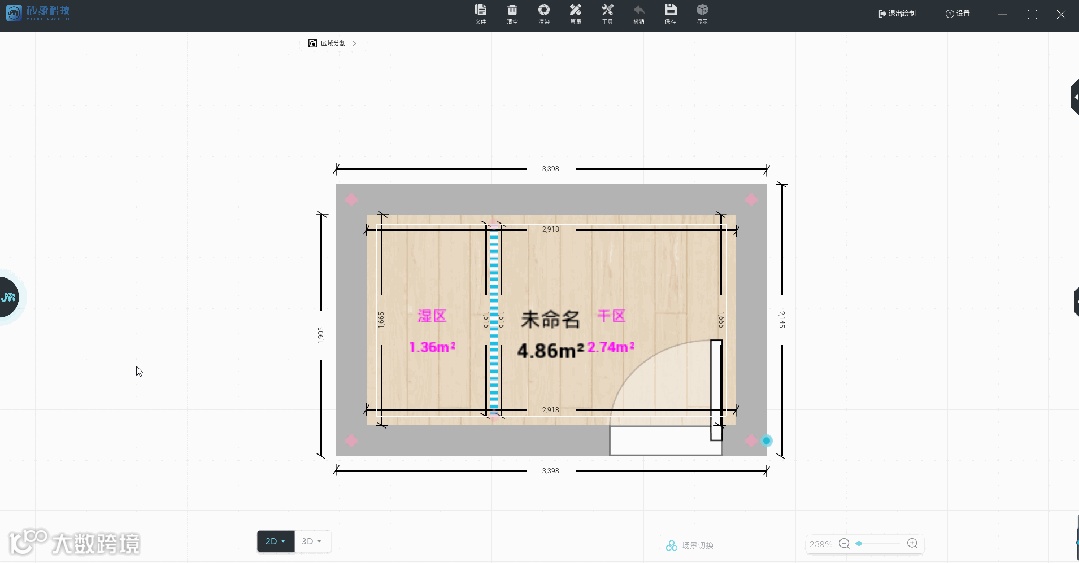

点 位 布 置
点位布置规则
手动布置入户水源、热水水源、冷水口、热水口。Tips：冷热水口间距至少150mm。
⬇

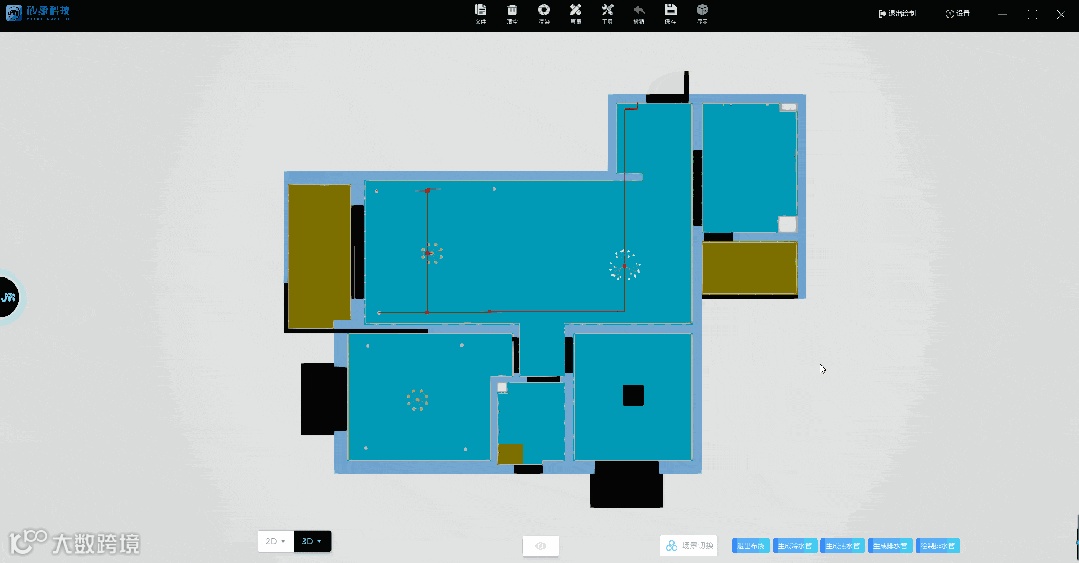

管 路 生 成
管水管路生成规则：
1、起点入户水源，至最近的用水点。走向默认走顶生成。冷热水管敷设在吊顶内，避开吊筋沿顶。部分敷设在墙面的短支管避开窗户、避开膨胀螺栓生成。走管所有模式遵循横平竖直，减少弯头、两点之间距离最短的总则。
2、生成水管路在视图中冷水管为绿色，热水管为黄色。
3、冷热水管线沿墙平行敷设,管线间距150mm，管线过弯时自动生成弯头。管线遵循热上冷下原则。
4、用水房间内管路生成：进入的冷热水管沿顶面下墙至用水点走管，与最近的立面墙间距≥100mm。

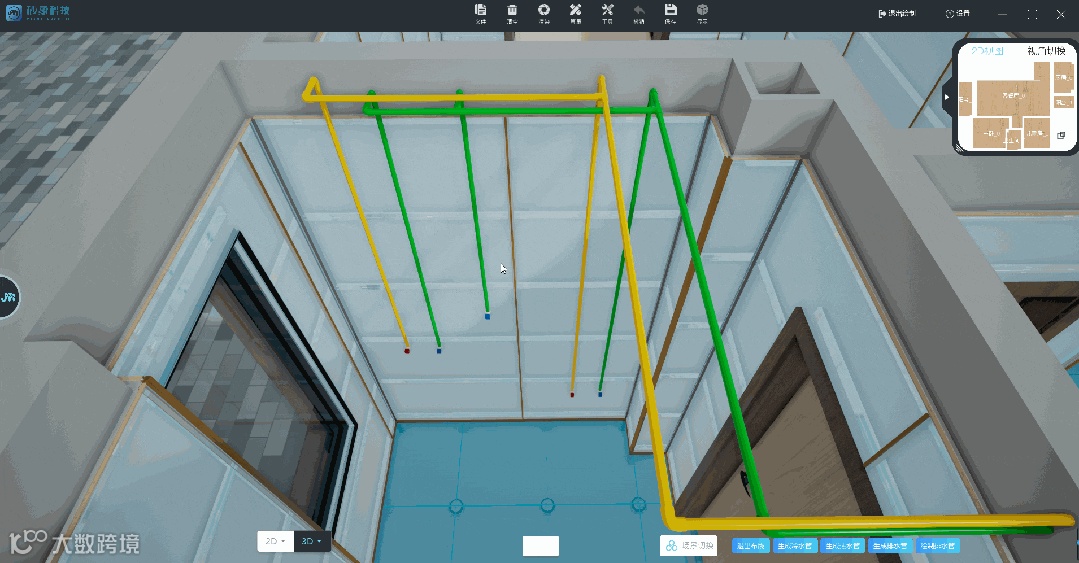

点位布置完成，应用【生成冷水管】、【生成热水管】，将根据上述规则自动生成给水管线。
⬇

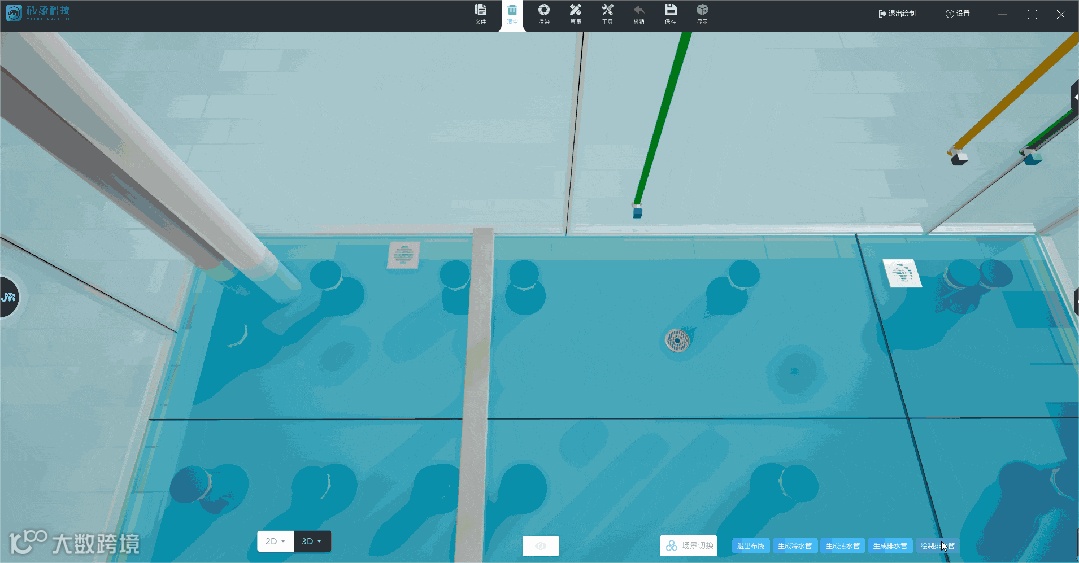

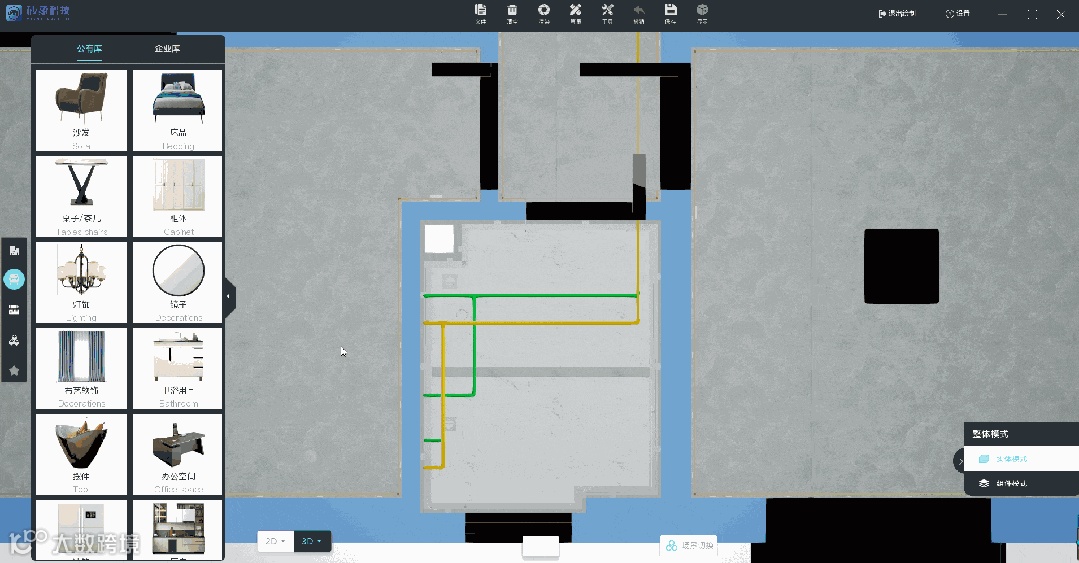

手 动 调 整 管 路
生成默认的走管规则后，软件中支持手动精细化调整给水管路位置。
排水

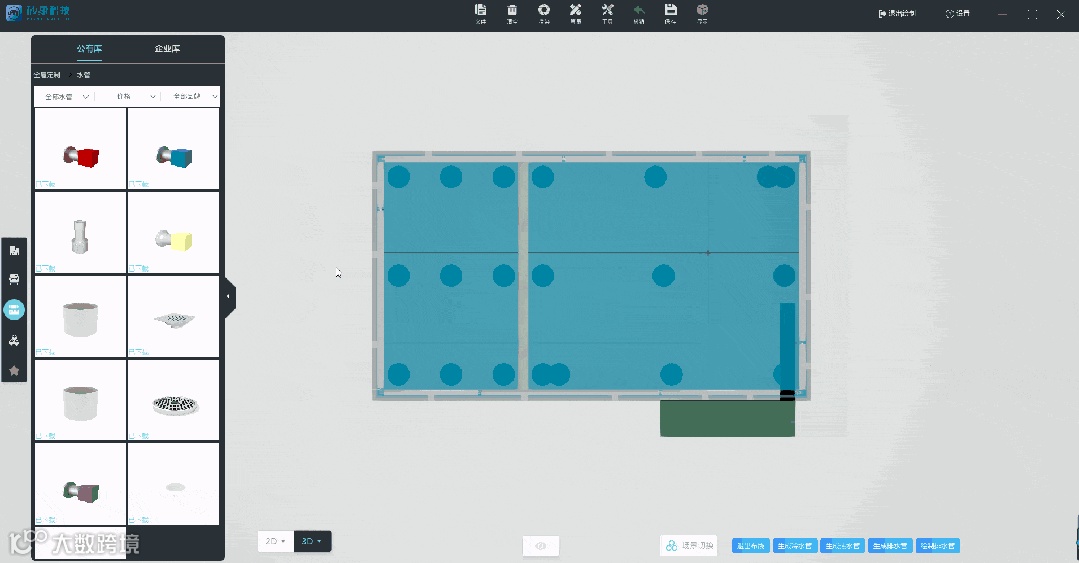

点 位 布 置
点味布置
排水管、排污管、排水口支持手动布置点位。其中排水口生成方式也可以根据软件中布置的厨卫洁具自动生成

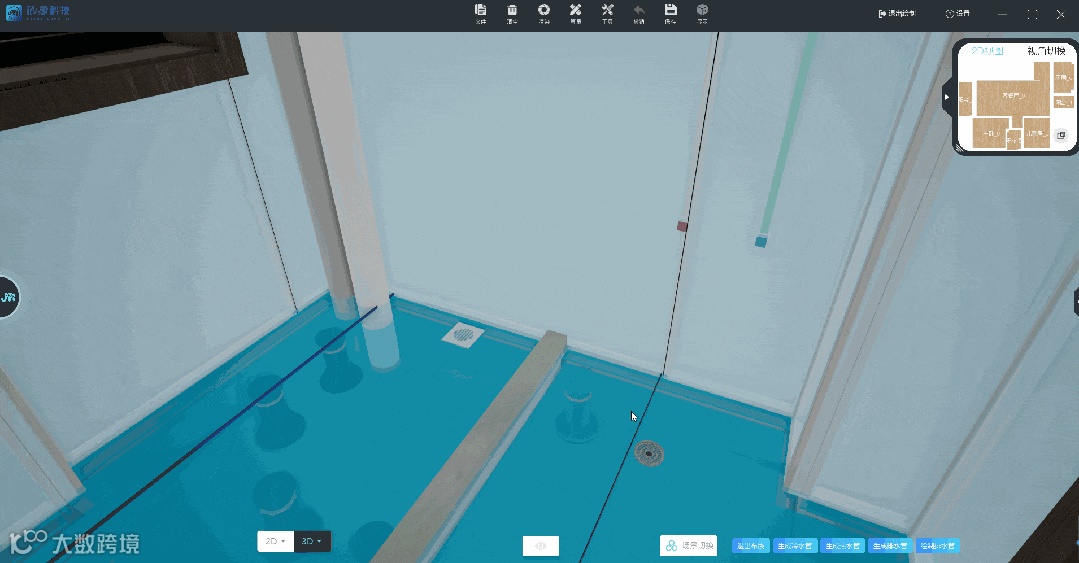

a）根据项目实际位置手动布置排水管、排污管、排水口点位

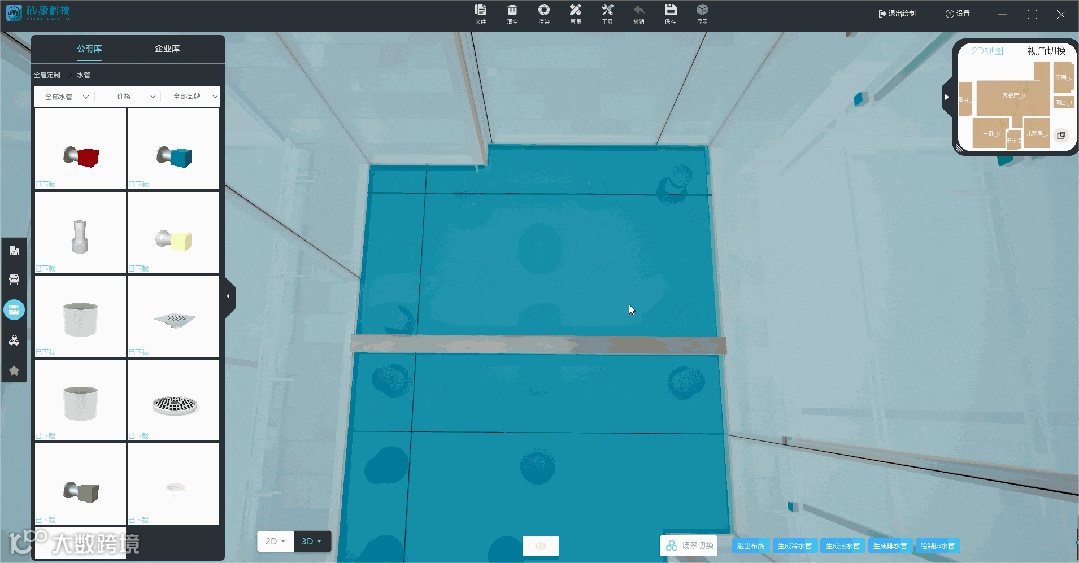

b）放置厨卫洁具自动生成排水口点位
⬇
排 水 管 路 自 动 生 成

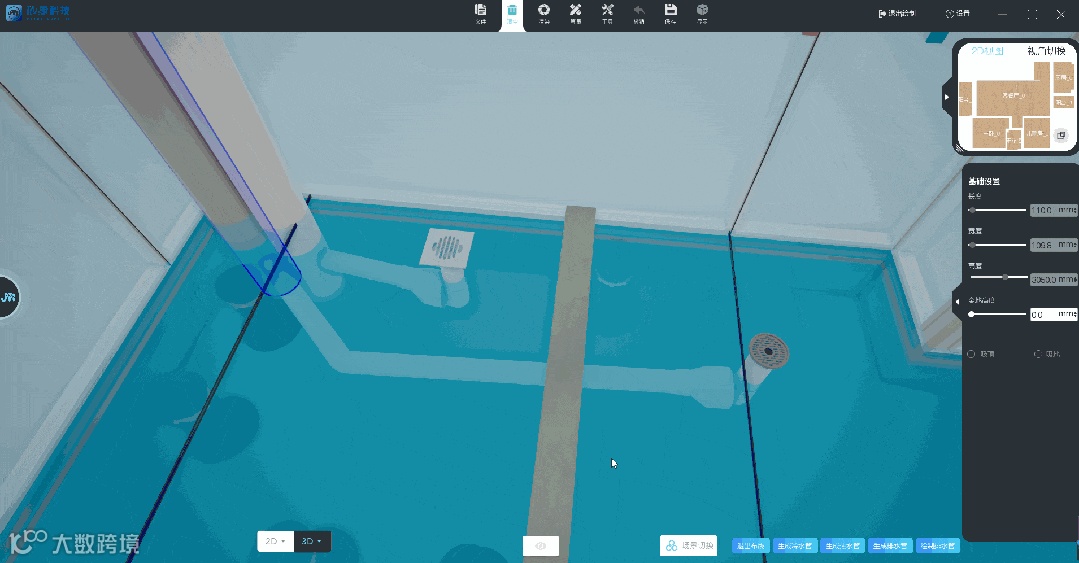

点位布置完成，运用【生成排水管】，排水管路系统即而生成。
管路生成规则：
生成的排水管及其组件为白色 ；
横管到立管的坡度为0.026；
横管与立管间通过变径排水组件45°斜三通构件连接马桶排污口，其他排水口再汇集路50排水横管。除马桶排污口，其他排水点位组成排水口--排水竖管--存水弯--45°斜三通--排水横管--排水立管；
横管与立管的连接用三通排水组件；
管路路径两点之间最近原则。
点位布置完成,应用【生成排水管】，排水管路系统就会自动生成。
⬇
排 水 管 路 手 动 绘 制 生 成
【绘制排水管】中，可以进行手动绘制。选定排水口/排水立管/排污立管确定起点，移动鼠标会拉出绿色虚线（横管生成路径），此时按住【Shift】键可使排水管线固定角度绘制（90°/135°），角度固定后鼠标【左键】单机确定终点/转弯处。
⬇
排 水 管 删 除
绘制错的地方，单机选中调出【删除】按钮，点击后即可删除，重新设计。
现在即可扫码试用秒象BIM-给排水体系设计，来体验BIM带来的科技感
