极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件错误会导致批量性事故和整块PCBA板的失效，因此工程及生产人员了解SMT极性元件极为重要。
极性定义
极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时,称为反向不良。
极性识别方法

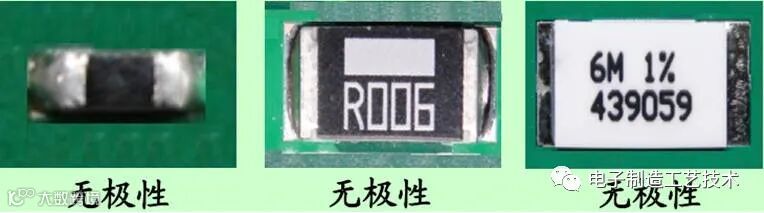

1、片式电阻（Resistor）无极性
2、电容（Capacitor）

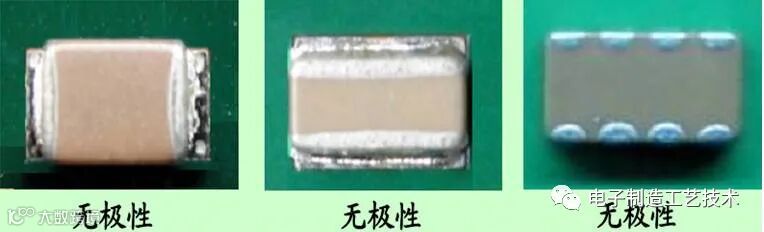

2.1 陶瓷电容无极性

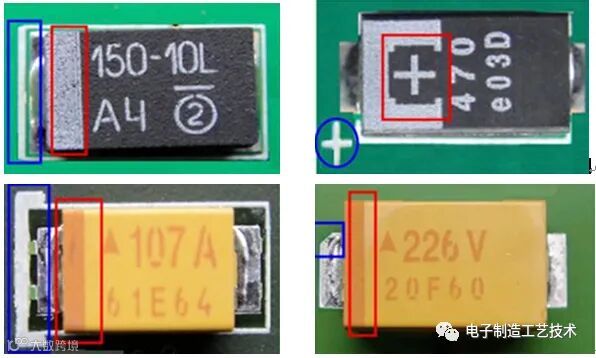

2.2 钽电容有极性。PCB板和器件正极标示：1）色带标示；2）“+”号标示；3）斜角标示。

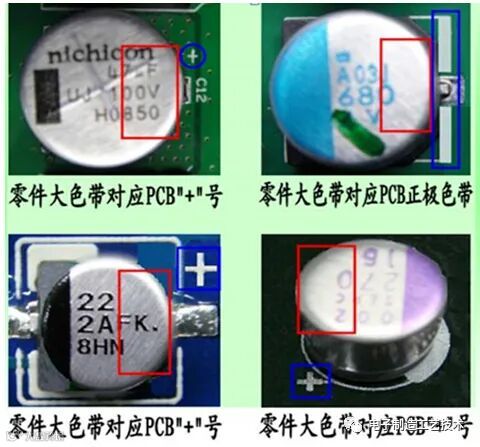

2.3 铝电解电容有极性。零件标示:色带代表负；PCB板标示:色带或“+”号代表正极。
3、电感(Inductor)

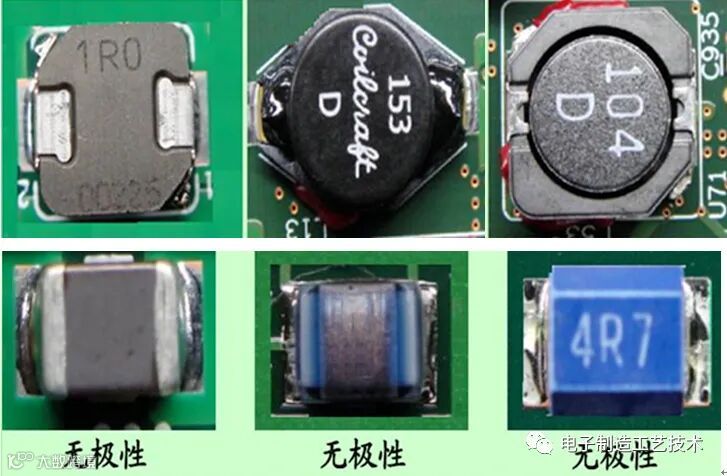

3.1 片式线圈等两个焊端封装无极性要求

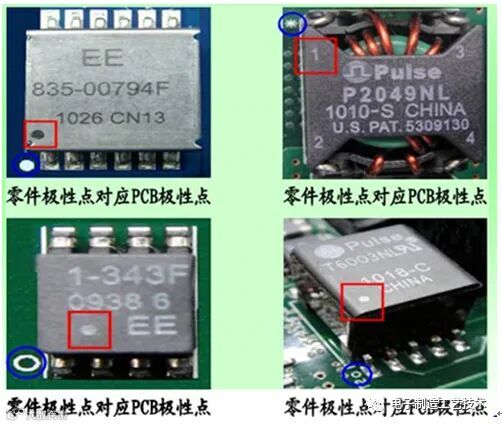

3.2 多引脚电感类有极性要求。零件标示:圆点/“1”代表极性点；PCB板标示:圆点/圆圈/“*”号代表极性点。
4、发光二极管(Light Emitting Diode)

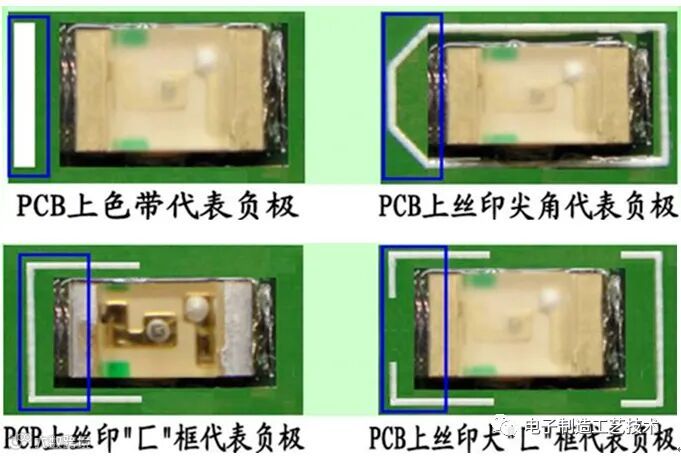

4.1 SMT表贴LED有极性。零件负极标示:绿色为负极；PCB负极标示:1）竖杠代表,2）色带代表,3）丝印尖角代表；4）丝印“匚”框代表。
5、二极管(Diode)

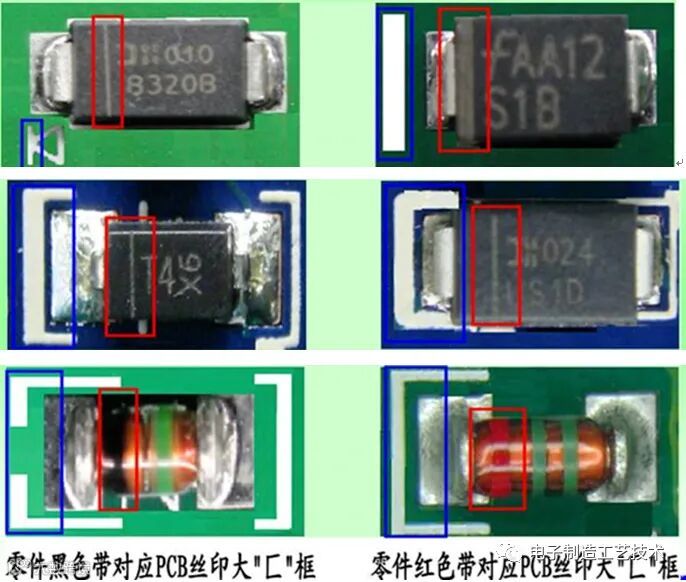

5.1 SMT表贴两端式二极管有极性。零件负极标示：1）色带，2）凹槽，3）颜色标示(玻璃体)；PCB负极标示：1）竖杠标示，2）色带标示，3）丝印尖角标示，4）“匚”框标示
6、集成电路(Integrated Circuit)
6.1 SOIC类型封装有极性。极性标示:1）色带,2）符号，3）凹点、凹槽，4）斜边

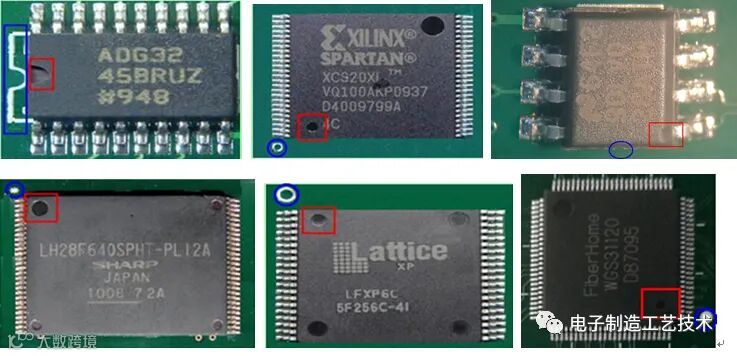

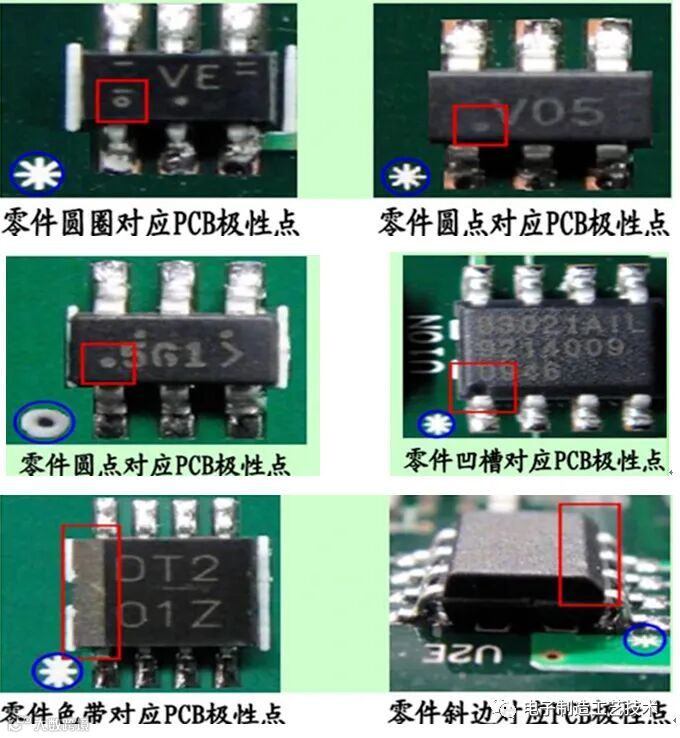

6.2 SOP或QFP类型封装有极性。极性标示：1）凹点/凹槽标示，2）其中一个点与其它两/三个点的(大小/形状)不同。

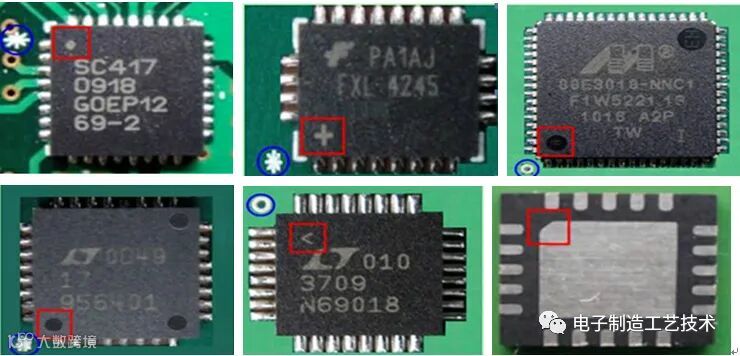

6.3 QFN类型封装有极性。极性标示:1）一个点与其它两个点(大小/形状)不同,2）斜边标示，3）符号标示(横杠/“+”号/圆点)。
7、栅格排列球形脚芯片(Ball Grid Array)

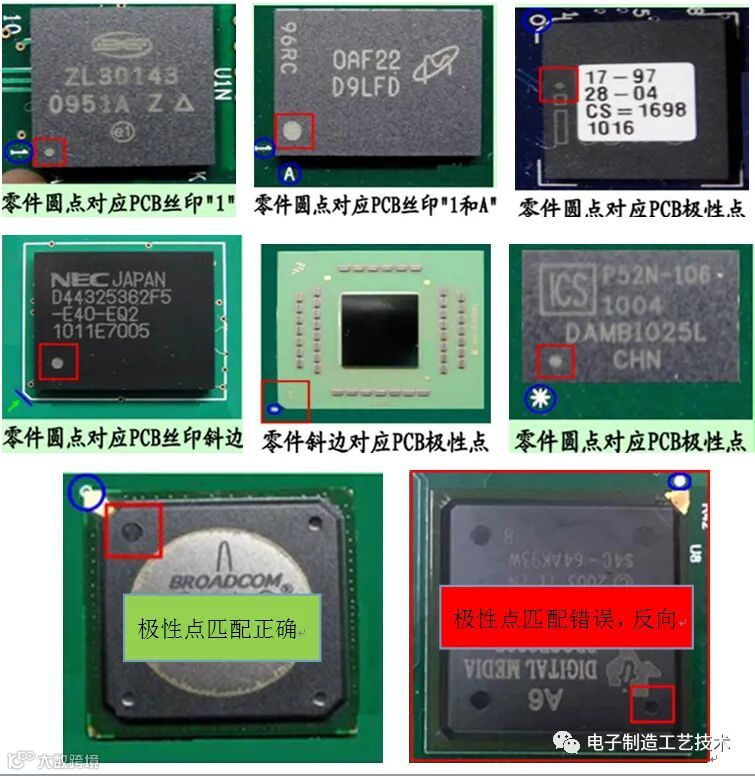

7．1零件极性:凹点/凹槽标示/圆点/圆圈标示；PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。零件极性点对应PCB上极性点。
