VLAN的原理与配置

1、何是VLAN

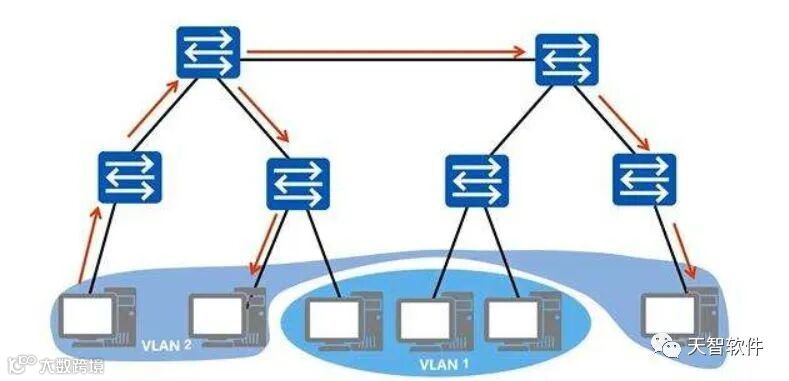

VLAN是虚拟局域网的简称，它能够将物理局域网在逻辑上划分出多个广播域，实现业务分离。

2、VLAN的帧格式

TRID：tag的协议ID，表示这是携带了802.1q的数据帧。

PRI：优先级（3bit）0-7，其越大越好。

CFI：帧格式（1bit），经典格式0和非经典格式1

VLAN ID：VLAN的身份标识（0-4095）默认VLAN 1，通过tag区分不同的VLAN。

3、VLAN链路类型

Access（接入链路/端口）：一般用于用户主机和交换机之间。

Trunk（干道链路/端口）：一般用于交换机之间。

4、何是PVID

PVID表示端口在缺省情况下所属的VLAN，而在缺省情况下每个端口的PVID都是1。

5、VLAN的端口类型

分别有Access端口、Trunk端口、Hybrid端口。

6、Voice VLAN应用

通过配置Voice VLAN可以区分语音流量和业务流量，由于语音流量高于业务流量，从而为语音流量提供服务保证将进行合理分配。
