「良渚古城」宫殿建筑

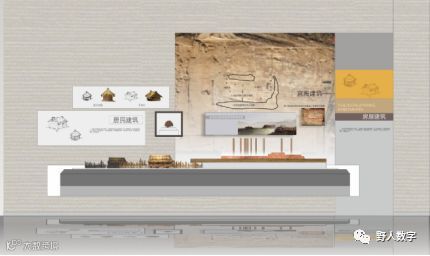

△ 展陈立面效果图

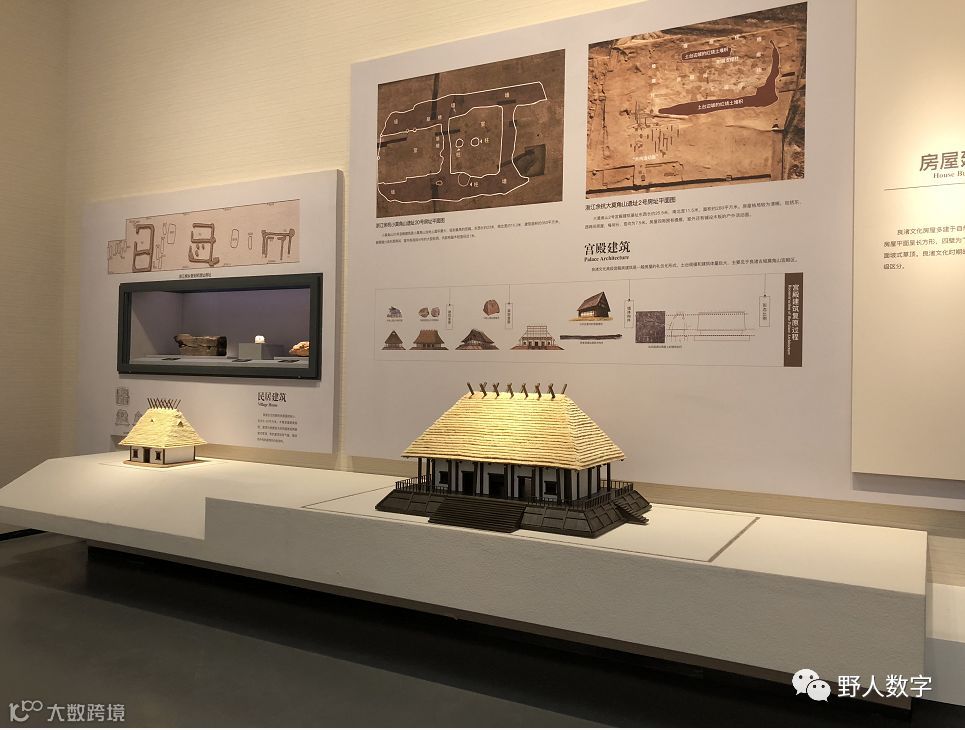

△ 展览现场

良渚文化的建筑主要分为两种：一种是建在台基上的宫殿建筑，另一种是建在平地上的地面式建筑，建筑四壁多采用“木骨泥墙”的方式。屋顶结构有二面坡、四面坡式等。

第一步

前期准备工作——对考古资料和出土文物进行扫描分析

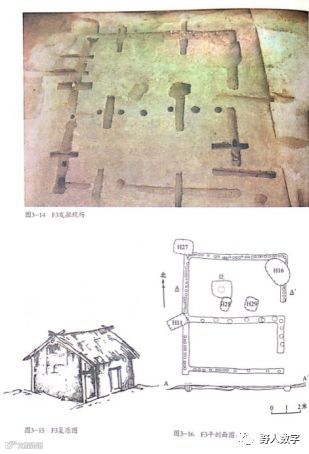

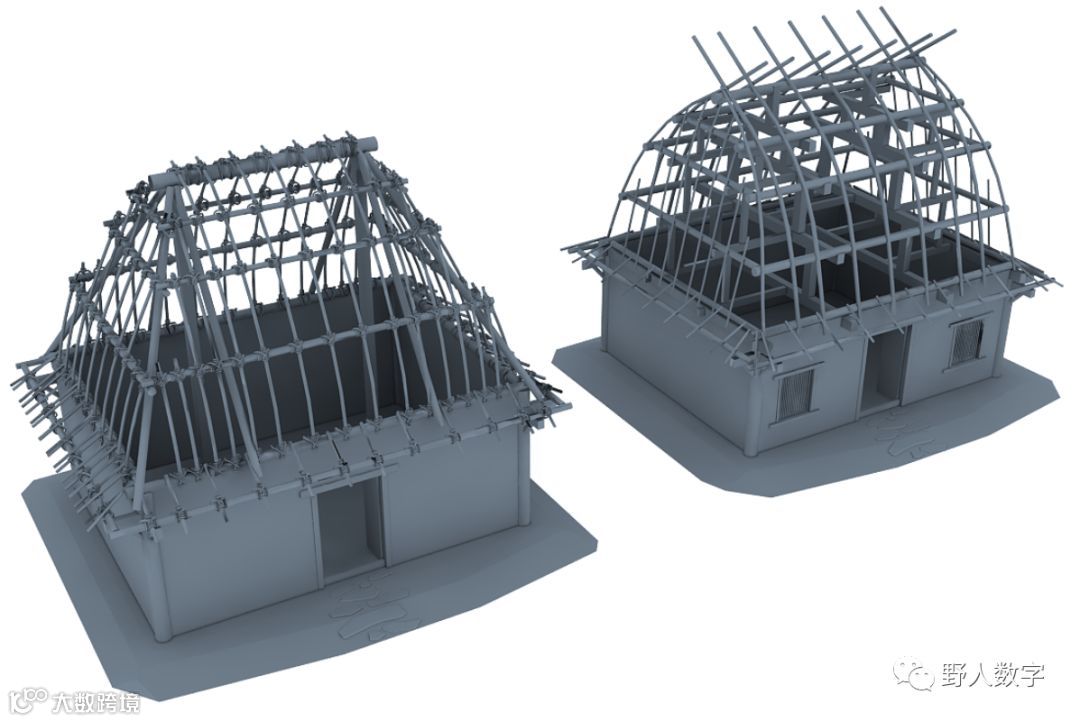

△崧泽末—良渚早期

   桐乡普安桥遗址F3

△崧泽末—良渚早期

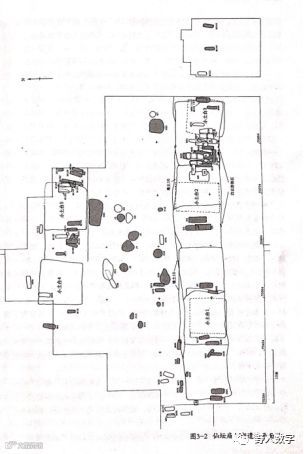

海盐仙坛庙

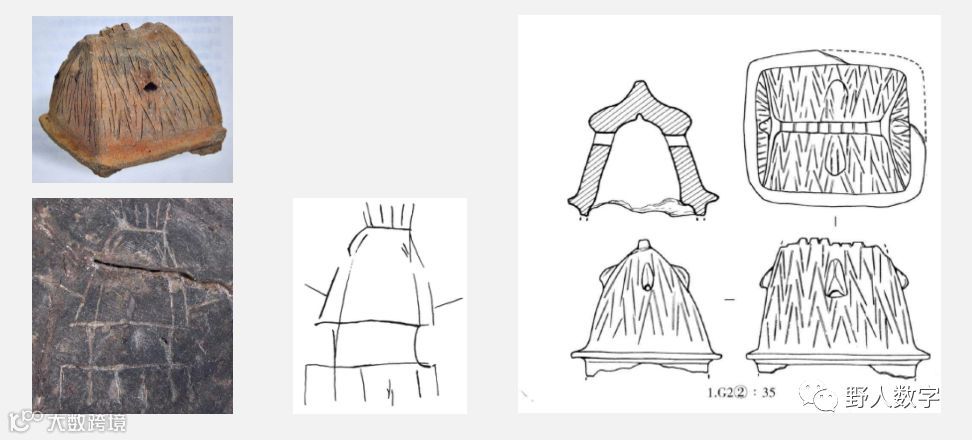

瓶窑镇卞家山出土的一个陶屋顶，高5.3厘米、长6.7厘米、宽5.8厘米。

一幅出土陶片上的"涂鸦"

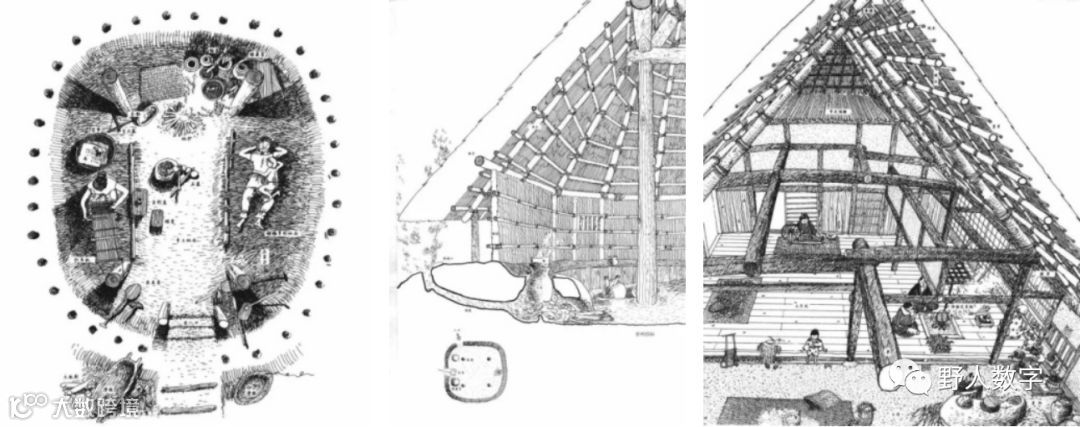

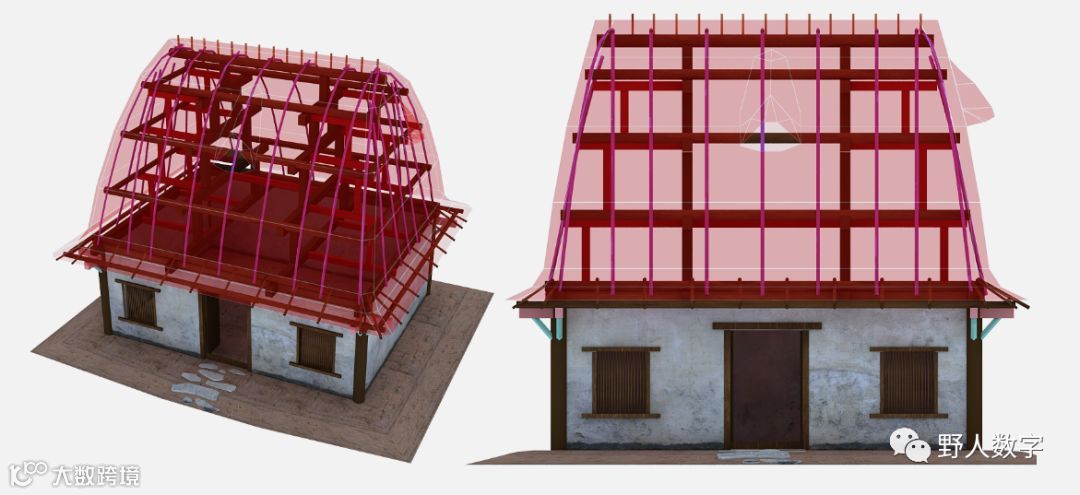

△近代简易茅草建筑3D建模

第二步

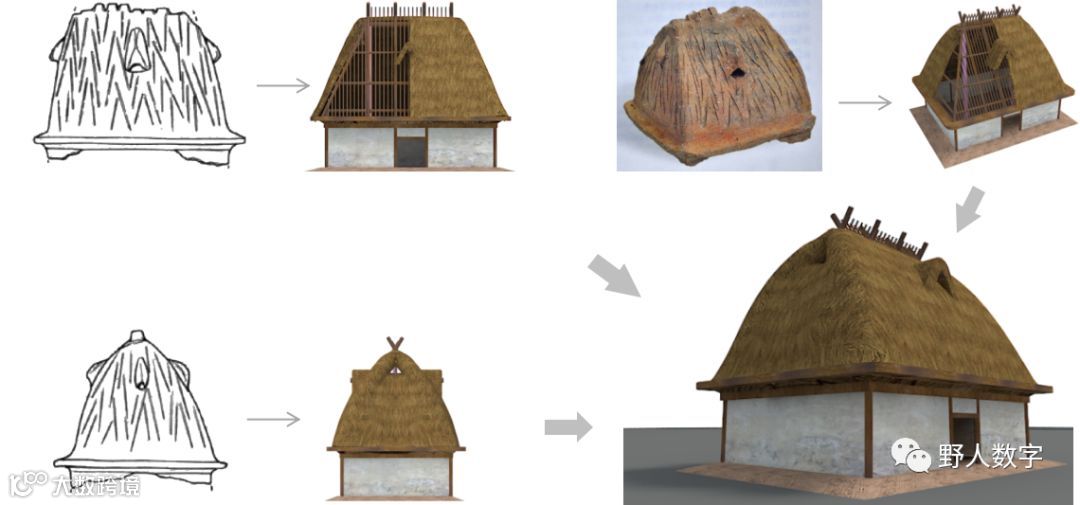

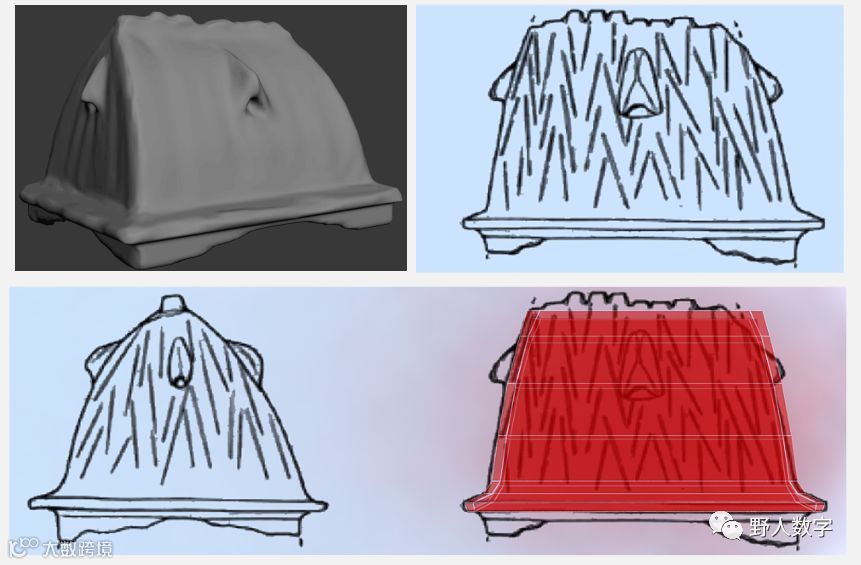

1、根据出土实物陶屋顶推测复原，建模绘制效果图

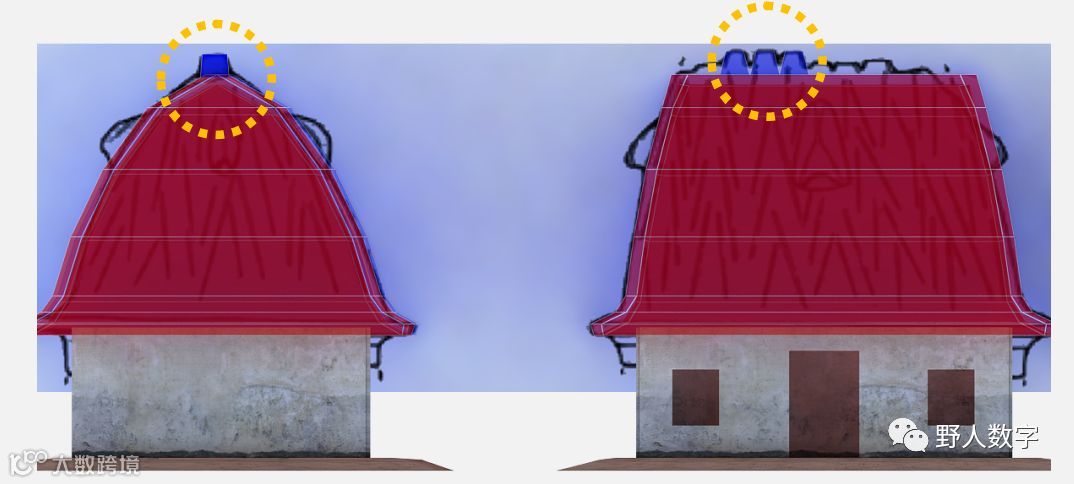

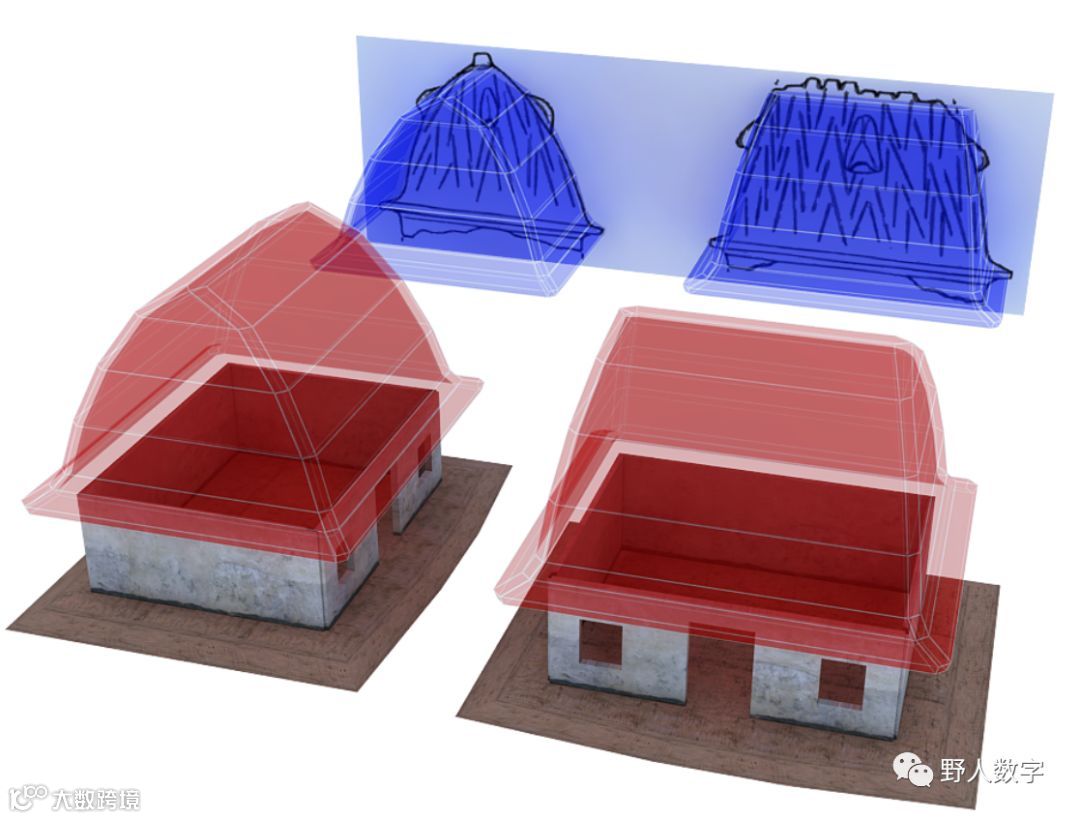

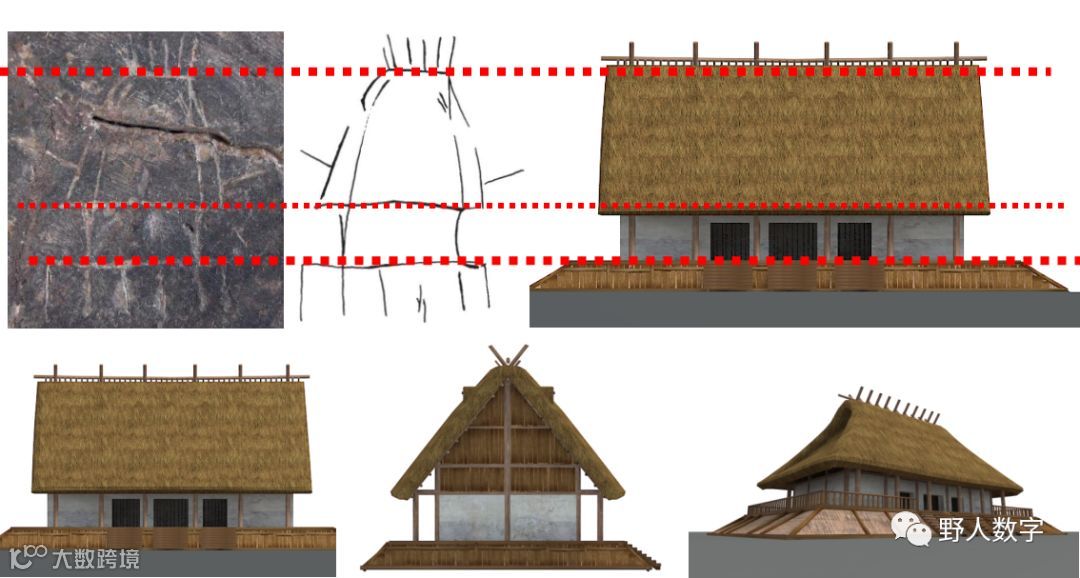

根据出土实物——陶屋顶，扫描屋顶的三维数据，然后再根据涂鸦房屋的比例关系，推测并绘制出基础形状。注意，还有细节哦。

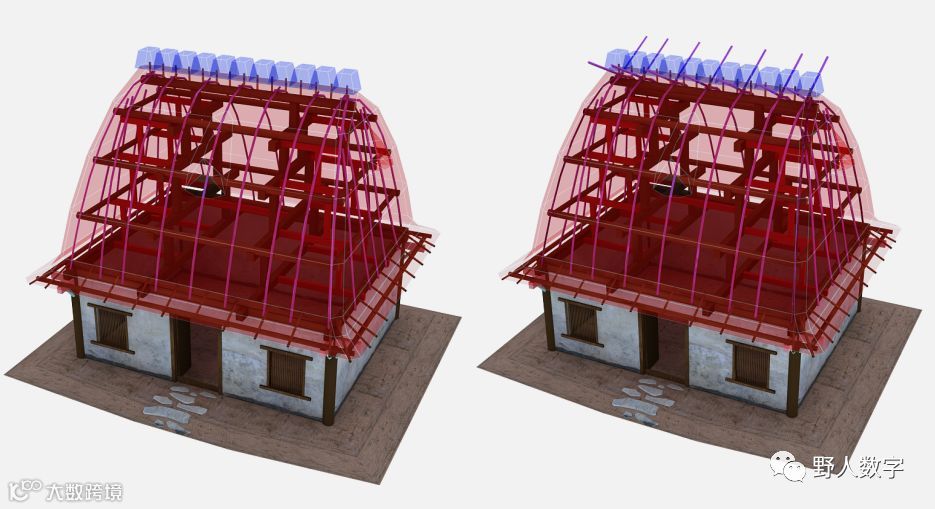

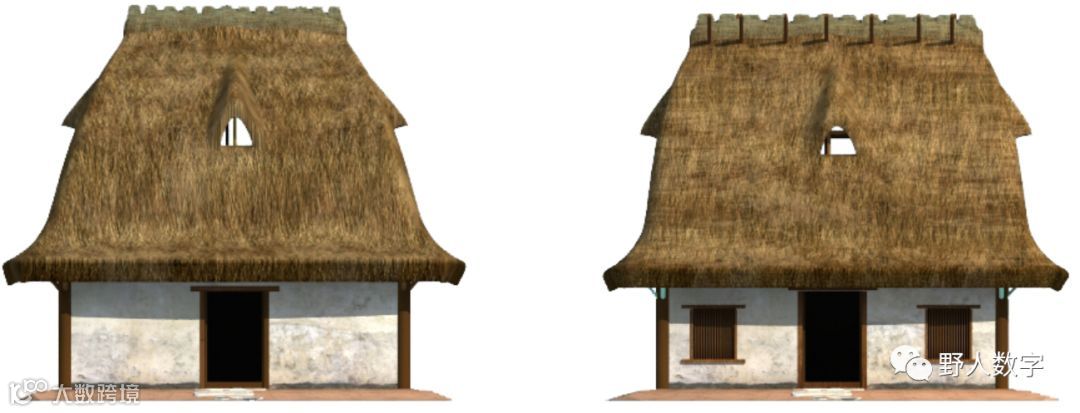

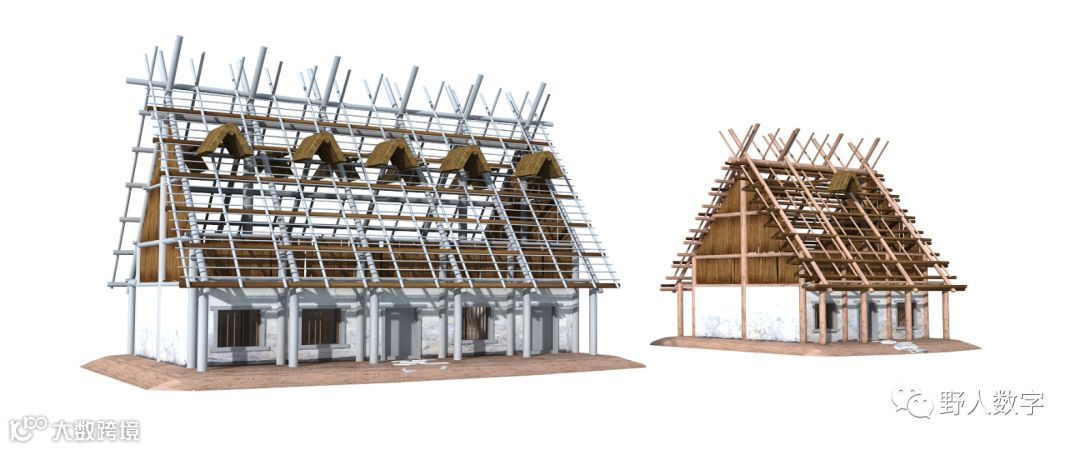

△ 陶屋顶建筑推测复原效果图

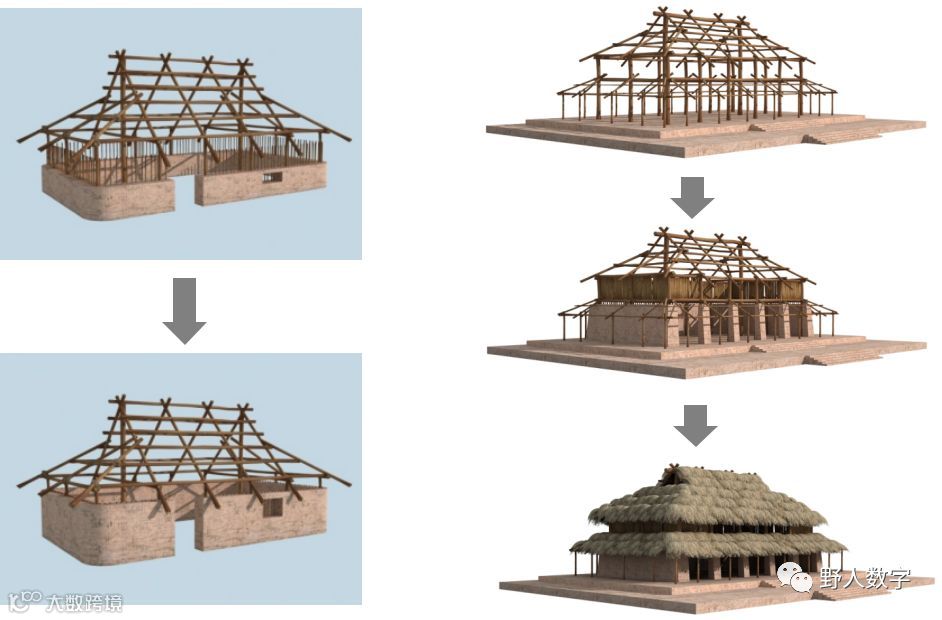

2、宫殿建筑复原

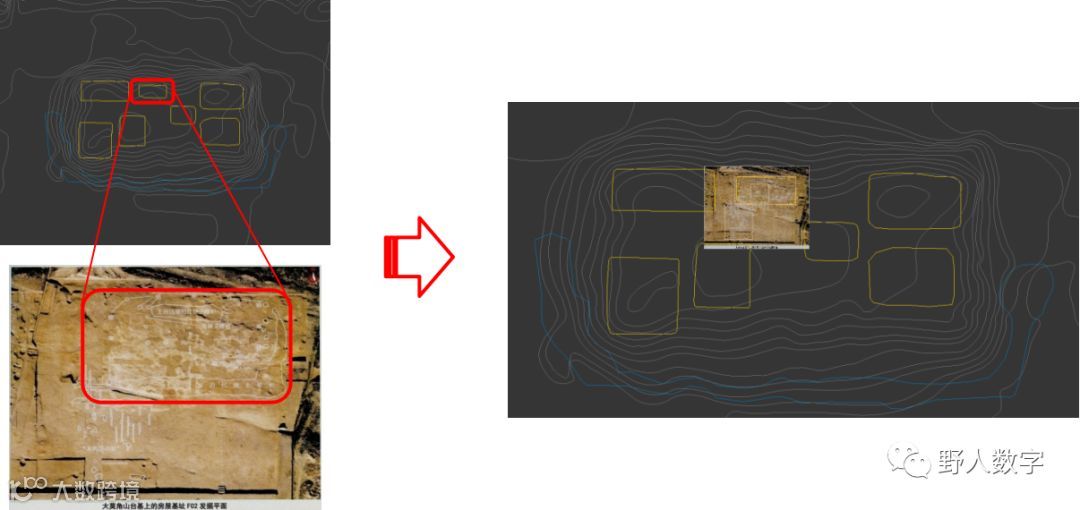

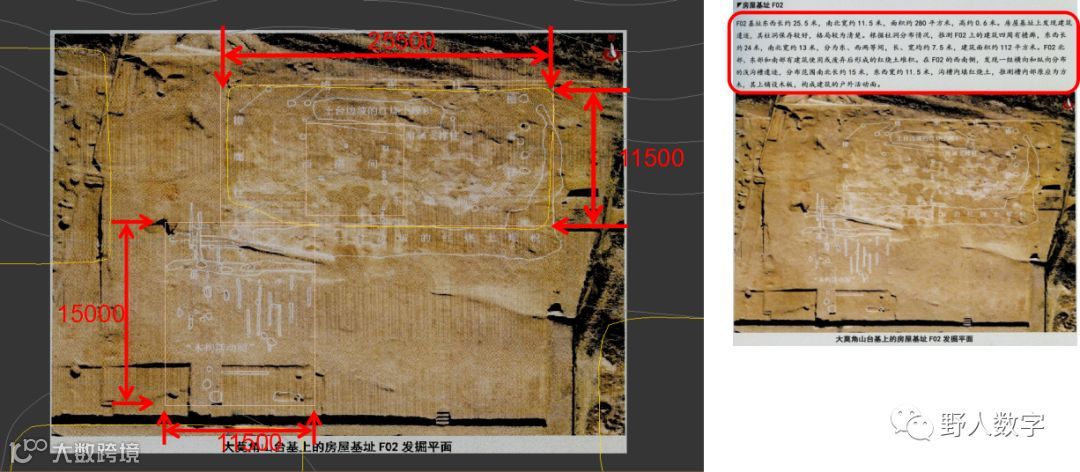

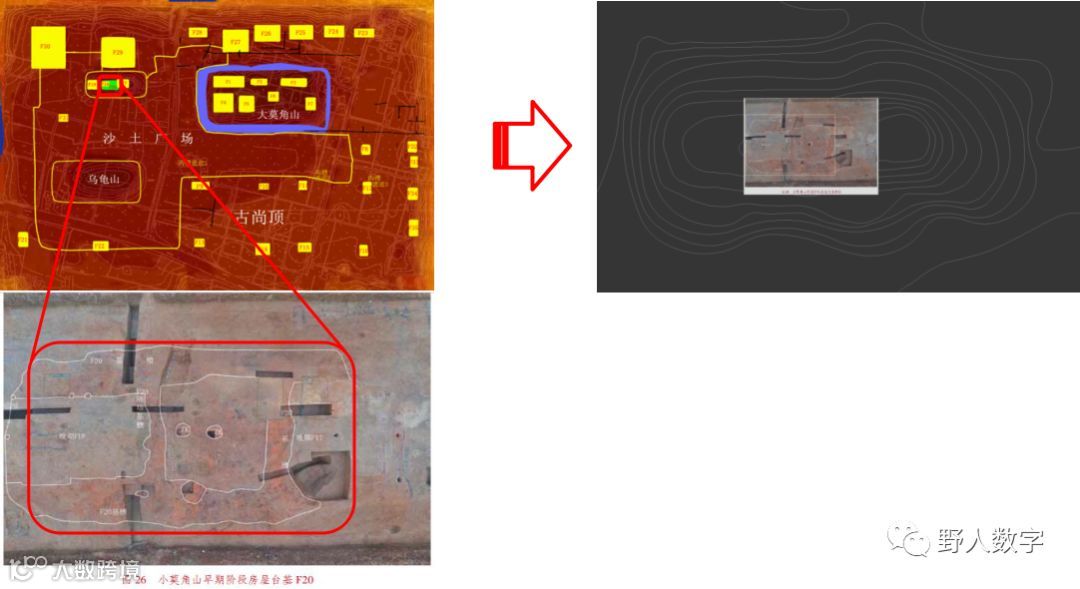

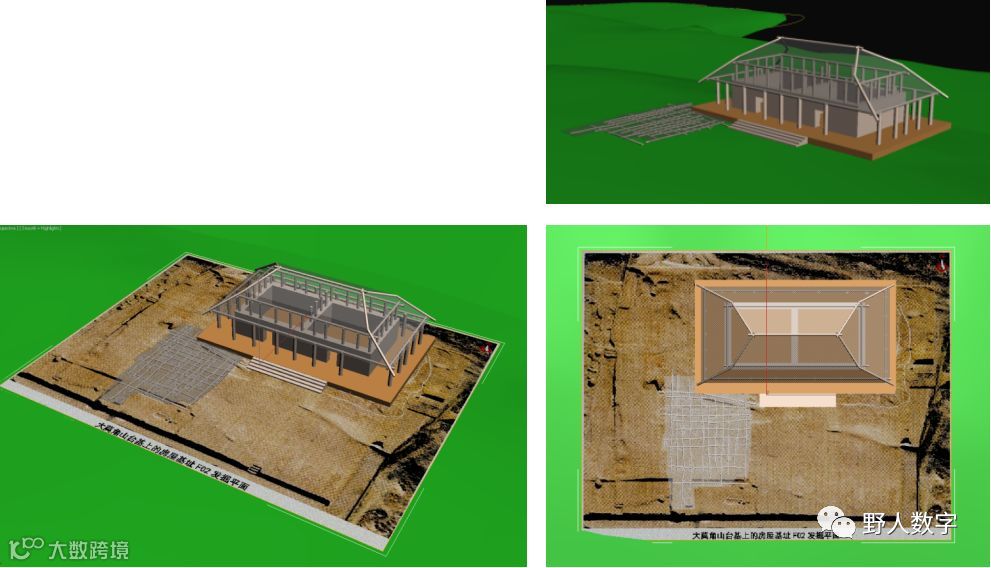

以小莫角山房屋台基考古发掘资料以及数字高程模型（DEM）为宫殿建筑复原对象依据参考。进行CAD线描图绘制。

△CAD线描图绘制

绘制完成后，根据出土文物比对建筑模型比例。

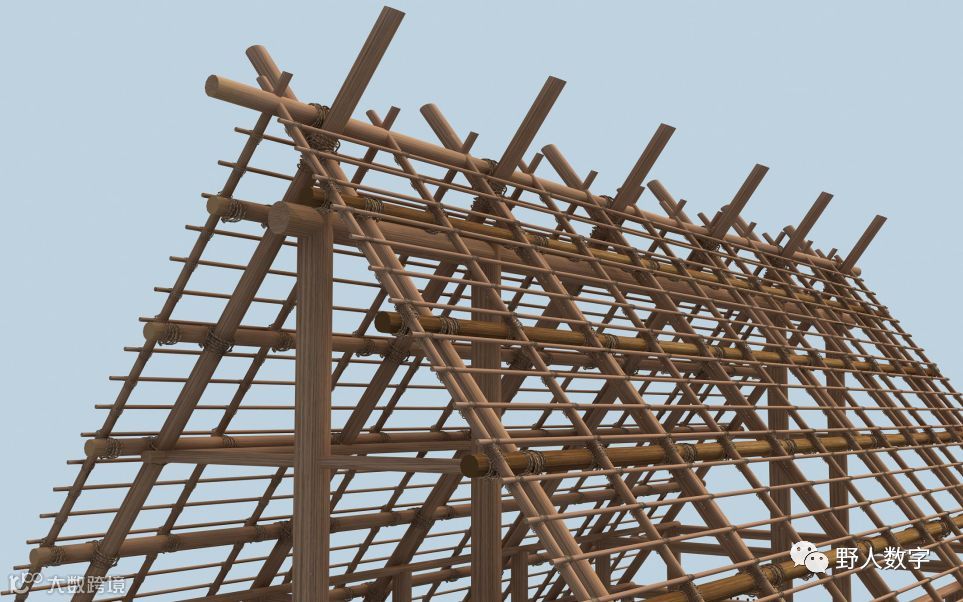

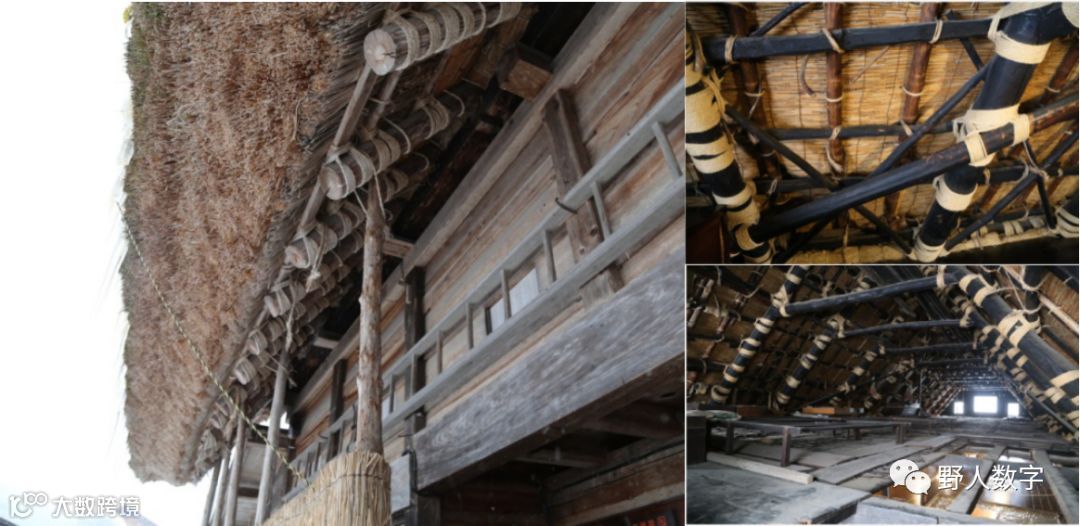

在模型制作前重要的一步，建筑构造的细节参考。

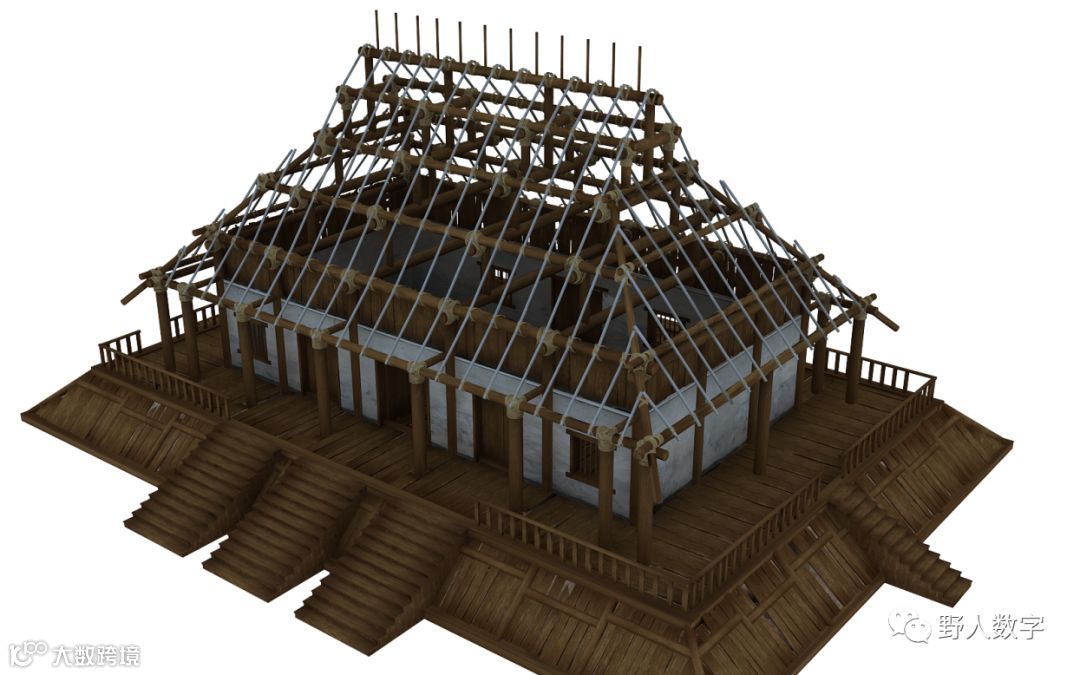

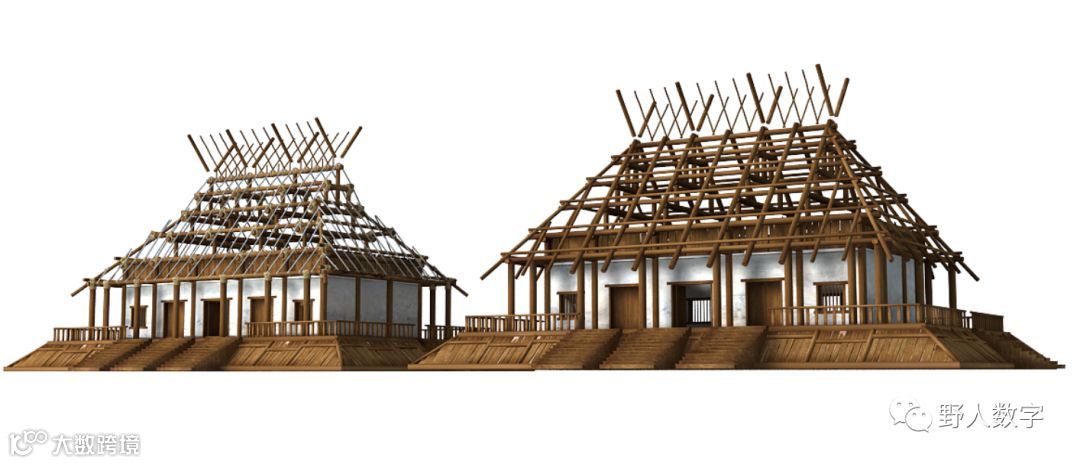

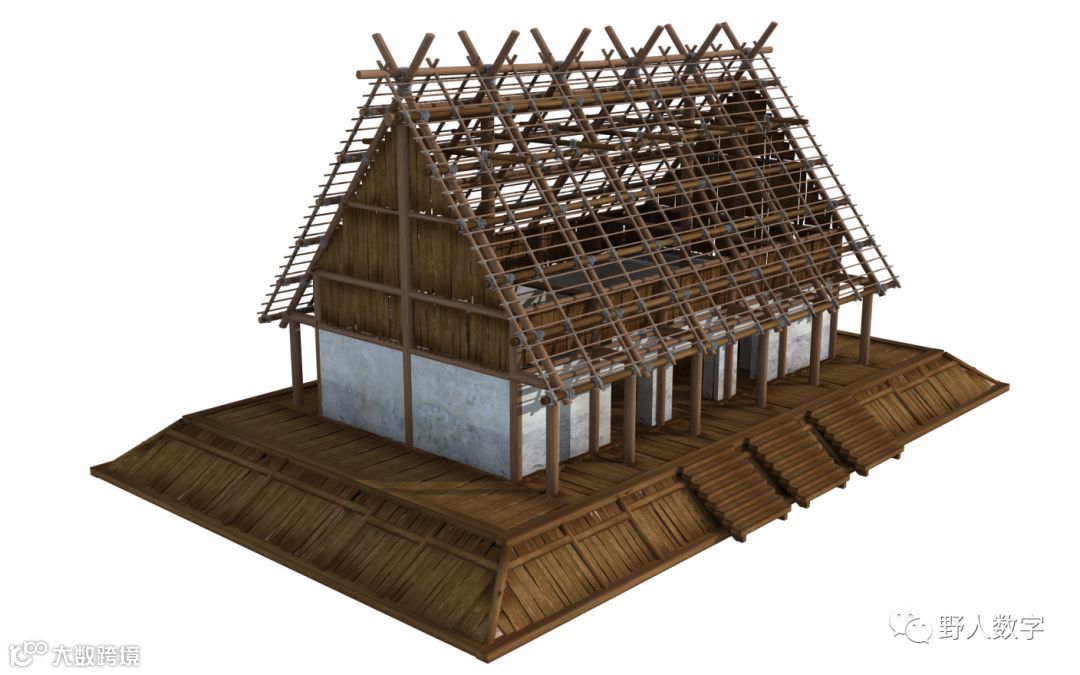

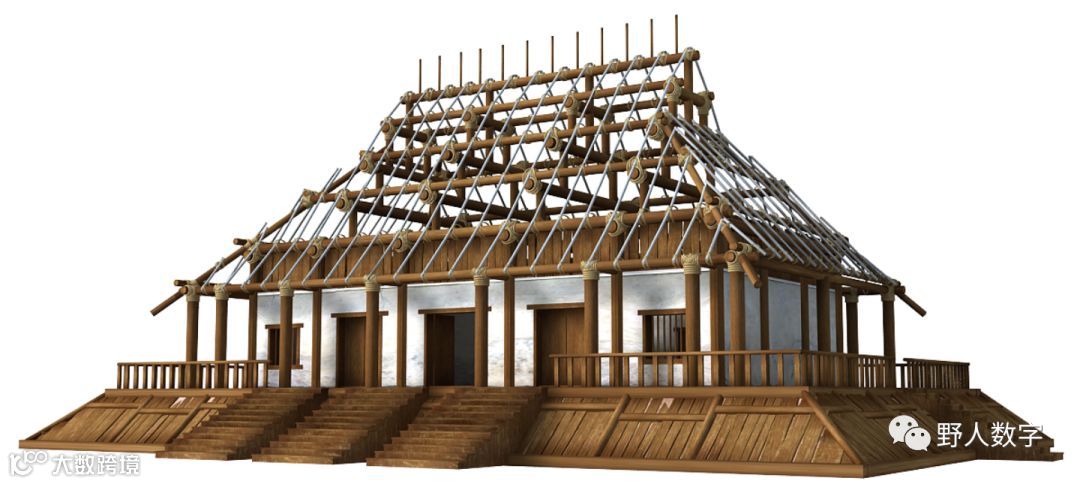

△建筑细节展示效果图

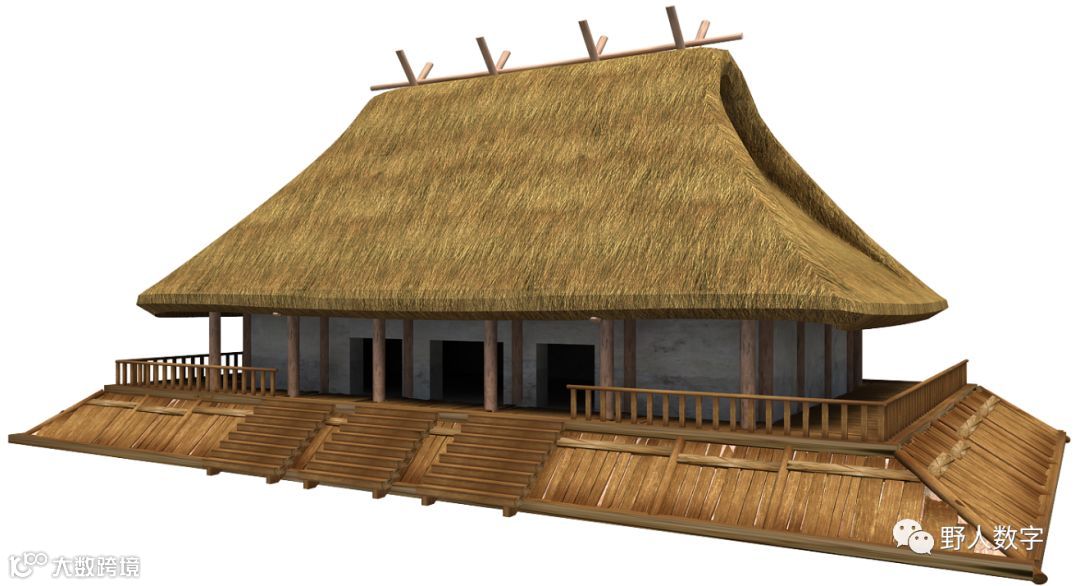

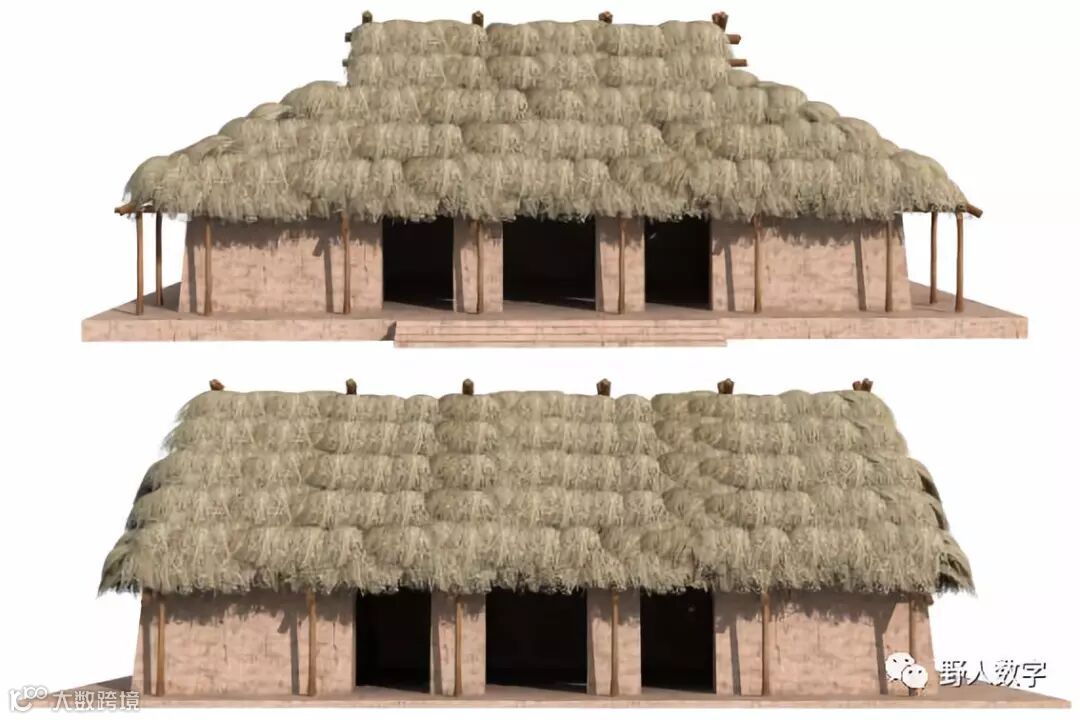

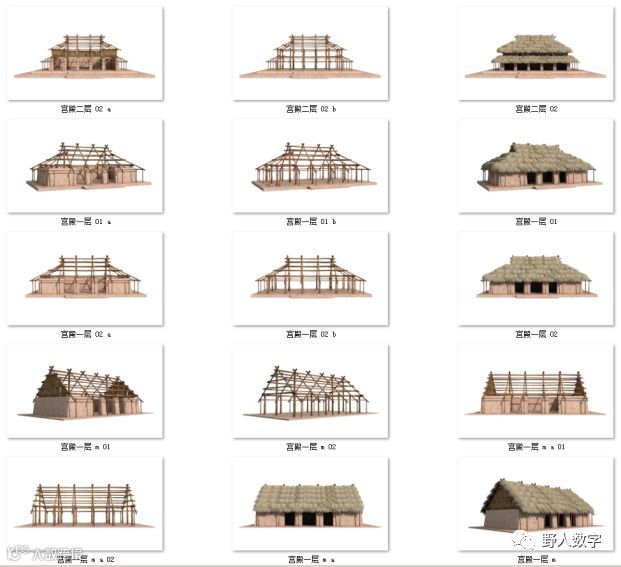

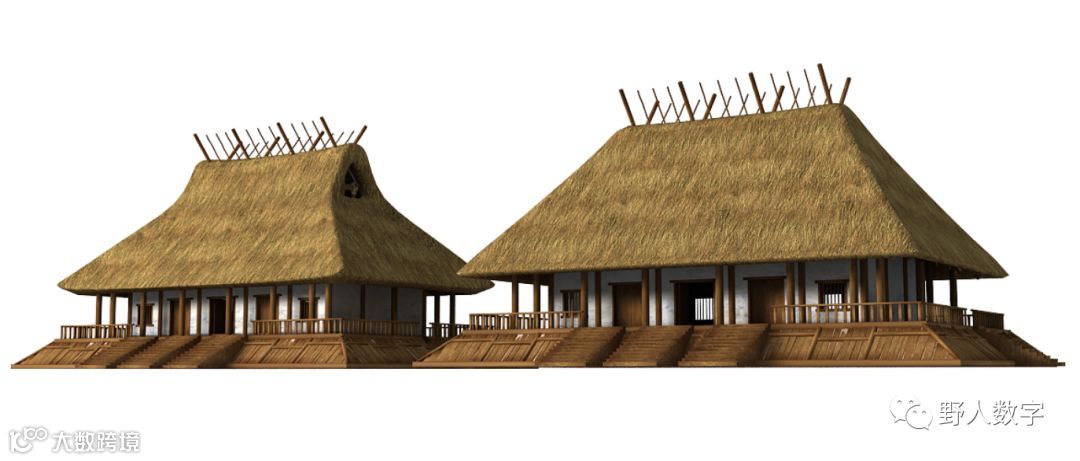

四坡宫殿建筑效果图
