紫光云芯片数字引擎，为IC设计赋能提速

紫光云

2019-11-21

导读：产业数字引擎是城市数字基础设施建设和产业数字化发展的发动机

芯片作为信息产业的基础和核心，是国民经济和社会发展的战略性产业，国家给予了高度重视和大力支持。随着芯片技术越来越复杂，流片的成本越来越高，通过EDA工具软件的引入，使芯片的设计、仿真、验证数字化，对于芯片设计企业降低全流程的难度、缩短产品研发上市周期起着至关重要的作用。

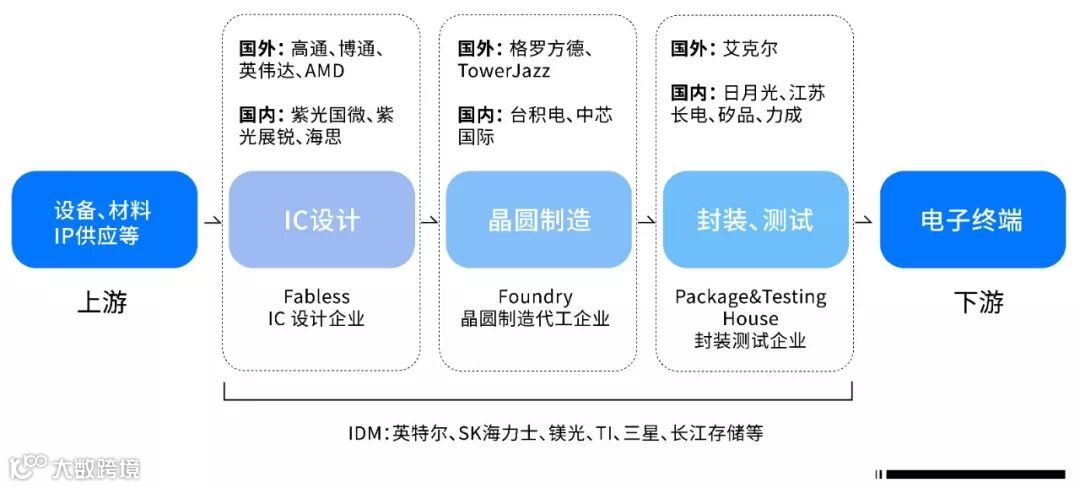

芯片产业分为上游、中游、下游三个链条。其中芯片设计是芯片核心实力的体现，在产业链条中占据首要地位。

芯片设计行业专业性强，技术门槛高，高度依赖于EDA软件工具、人才技能与IT能力支撑。

EDA是IC产业必备的设计工具软件，是IC产业链最上游的子行业，有了EDA工具，才有了超大规模集成电路设计的可能。目前Synopsys、Cadence、Mentor Graphics是EDA工具软件厂商全球三大巨头，占据了市场70%以上的份额。

EDA公司以销售EDA工具license费作为主要的商业模式，芯片设计企业购买EDA License授权的费用通常十分昂贵。然而中国90%的IC设计公司都是小微企业，面对高昂的License费用，只能望而却步。

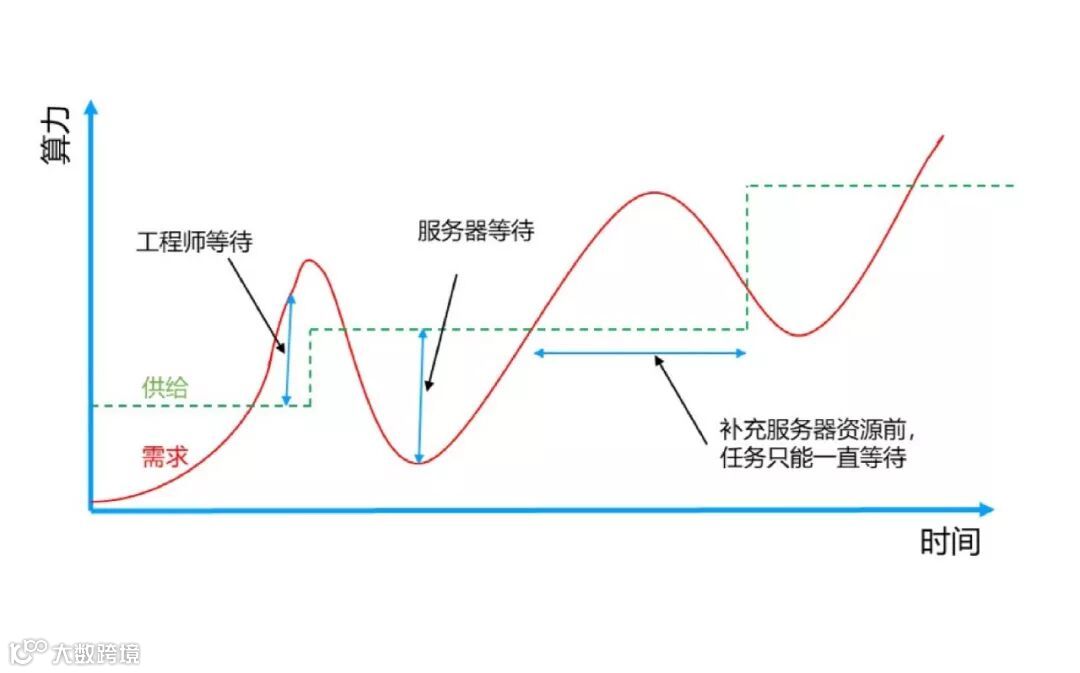

在研发一款芯片的过程中，从架构设计到物理实现，需要很多步骤，其中很多工作，特别是仿真验证，需要大量的计算资源来提供算力。然而这种需求往往是突发的，一般的芯片设计公司并不具备满足短暂峰值需求的能力。所以在现实中，计算资源总是有限的，公司不得不以牺牲产品上市的时间来等待算力的供给。

据相关统计分析显示，到2020年前后，我国集成电路产业人才需求规模约为72万人。截止2017年底，我国集成电路产业现有人才存量在40万人左右，人才缺口为32万人，年均人才需求数高达10万人左右。而2017年20万高校集成电路专业领域的毕业生中，仅有不足3万人进入本行业就业，单纯依托高校不能够满足人才的供给要求。

把高校研发和企业发展联系在一起，加强高校产学研融合，拓宽人才培养和引进渠道，开展社会化培训、鼓励企业自主培养才是解决芯片产业人才缺乏的长远之道。

云计算是信息技术发展和服务模式创新的集中体现，是信息化发展的重大变革和发展方向，EDA上云是未来的必然趋势。如果说EDA工具的出现是半导体行业的第一次革命，那么芯片设计上云可能是半导体行业第二次革命的开端，也可能成为国内EDA软件市场崛起的开端。因为云计算有两个奇妙的特性：

花同样的钱，可以让100台机器跑1个小时，也可以让1台机器跑100个小时，但是不同时间消耗带来的结果完全不一样。

云计算采用订阅EDA软件服务的模式，只需要为使用EDA软件的时间段付费，并且不存在传统软件版权纠纷、需要持续升级更新等问题。

紫光芯片云方案的核心目标则是利用云端庞大的运算能力，有效解决仿真耗时的问题，以服务的方式帮助芯片设计企业快速获得EDA工具，高效降低使用成本。

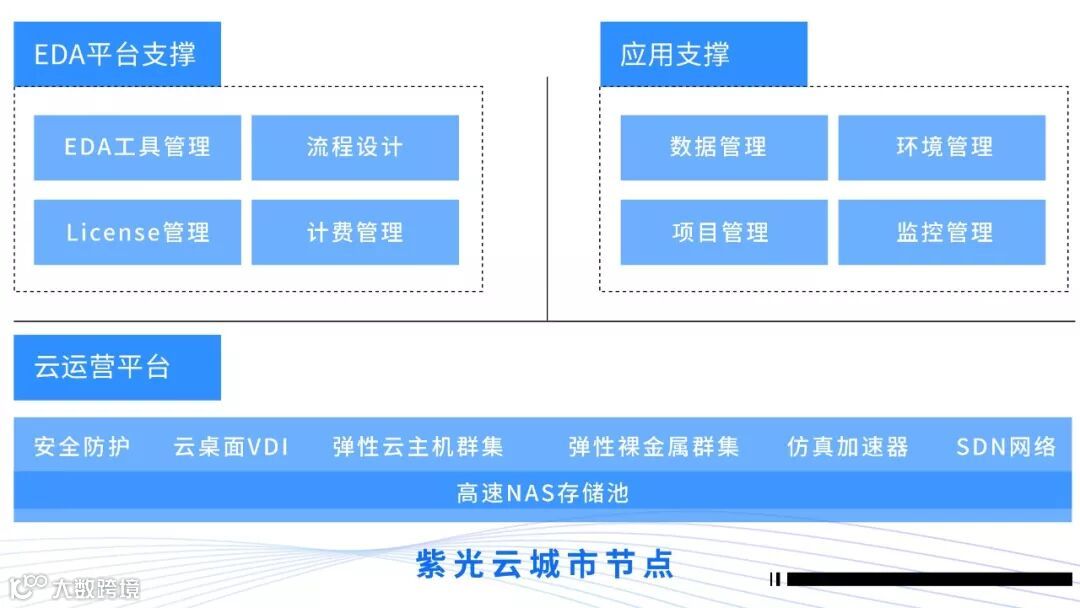

紫光芯片云一站式云上EDA服务

芯片设计中大量的时间都花在了仿真验证上，而这些仿真验证又很容易并行执行，面对这种突发性算力支持不足的痛点，紫光芯片云平台可以在一段时间内提供大量的计算与存储资源，并提供Synopsys、Cadence硬件加速器，大大减少总体验证时间，帮助芯片设计企业在需要的时候把“无限”的资源投到芯片设计上，实现产品快速迭代“，缩短芯片上市周期，让高质量验证更容易达成并保证了一次流片成功。

芯片设计需要多个技术节点，完成一款芯片设计需要超过30多种EDA工具，同时还需要整合代工厂、基本单元、IP库等多维度数据。这些工具使用具有逻辑顺序关系和基础数据库格式兼容要求，需要将节点工具整合成设计流程，才能支持完整的芯片研发。对于芯片设计企业来讲，这需要一支专业的EDA IT团队来支撑。但对于大多芯片创业企业来说，组建这样的团队太过奢侈。紫光芯片云不仅能提供云上设计工作流与EDA环境的快速构建，同时还能提供本地化的专业EDA IT运营与交付团队，为当地芯片企业提供线下贴身的EDA IT交付与支撑服务。

从高校毕业的芯片技术型人才，到真正符合芯片企业岗位要求的产业型人才，需要进行综合能力与实操能力的培养。紫光集团旗下领先的芯片设计企业紫光展锐、紫光国微拥有丰富的企业人才培养经验及师资力量。紫光云芯片数字引擎整合紫光集团内部资源对外输出，同时与清华大学、西安电子科技大学微电子学院等高校展开合作，导入高校丰富的师资力量和课程资源。紫光云通过建设EDA产业人才培养基地，在芯片云平台上构建线上人才培养平台，并从人才培养、咨询、培训、考试、认证等方面，提供专业化的解决方案，赋能本地人才造血能力，为当地产业建设搭建人才库、师资库、课程库和专家库。
