每日一族 I 导读

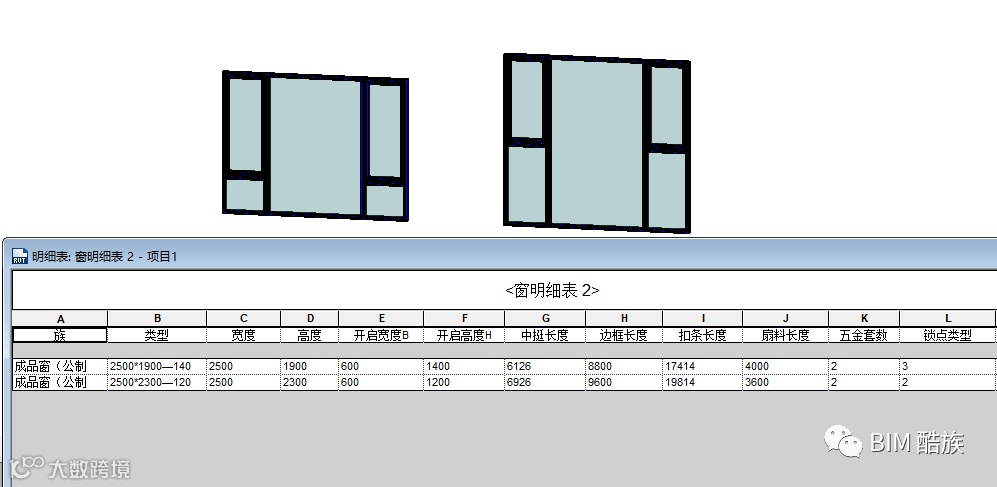

昨天，本公众号分享了一种55系列铝合金窗。有小伙伴留言，想了解一下开启扇的族的相关情况。
就开启扇的五金配置，设计文件中提到：
铝合金窗开启采用多点锁闭系统，窗扇高度≤1200mm，采用两点锁，窗扇高度1200mm≤H≤1500mm，采用三点锁，窗扇高度H＞1500mm，采用四点锁；
以上信息盖如何实施参数化表达？本族就给给出了相关答案。
每日一族 I 一种55系列铝合金窗—开启扇
族样板：公制常规模型
族类别：建筑—常规模型

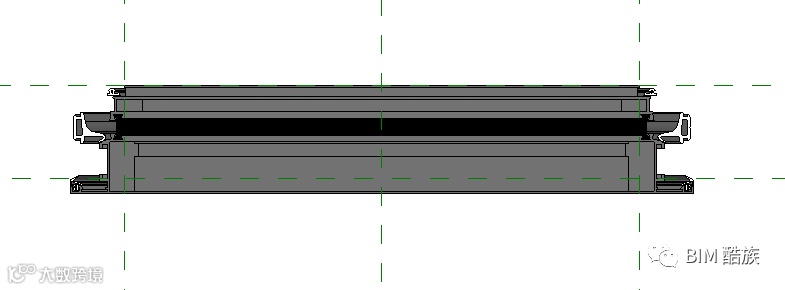

族：参照标高楼层平面视图

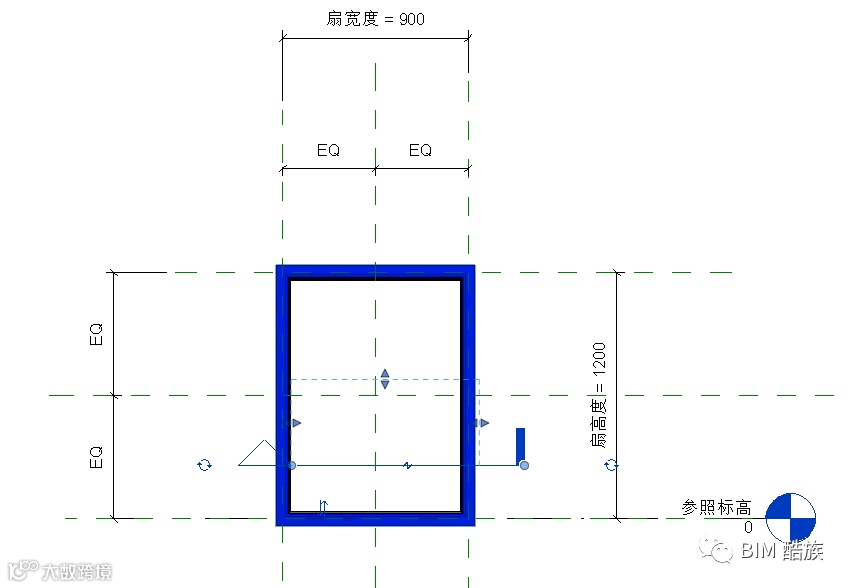

族：前立面视图

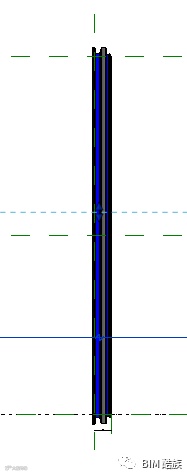

族：右立面视图

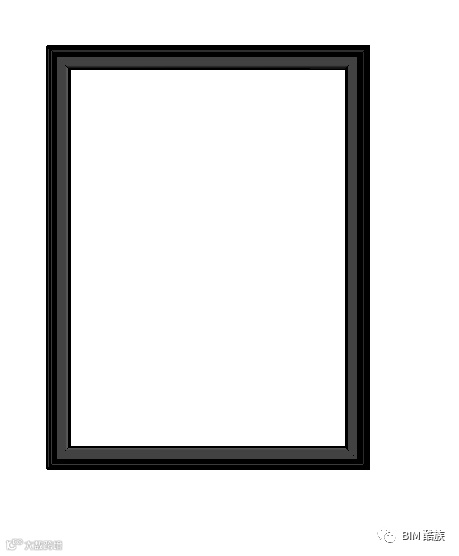

族：放样开启扇三维视图

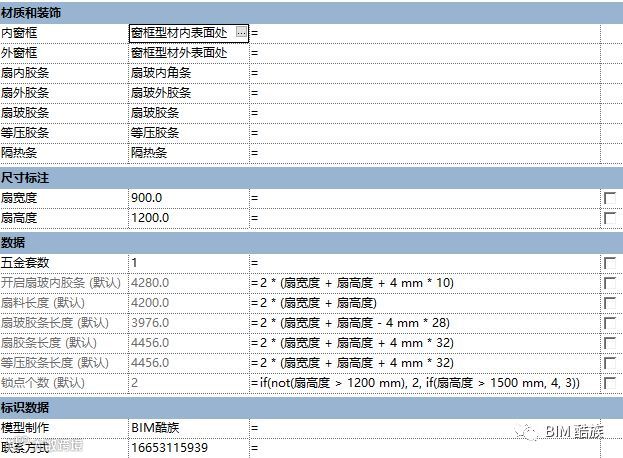

每日一族 I 族参数
在这里就是强调锁点个数参数表达的方式，采用if语句 ：
if(not(扇高度 > 1200 mm), 2, if(扇高度 > 1500 mm, 4, 3))
Revit暂时不支持≤或者≥，则只能采用“not”！这也算是个小技巧！
如昨天推荐的公制窗族所述，加载拓展以上信息，就可以快速自动根据开启扇高度字型判定锁点类型。
本族给大家的启示就是：BIM建模紧紧围绕业务需求实施。
