国家建筑标准设计是工程建设标准化的重要组成部分，是工程建设标准化的一项重要基础性工作，是建筑工程领域重要的通用技术文件。五十多年来，我国共编制了国家建筑标准设计1900多项，全国有90%的建筑工程采用标准设计图集，仅在单层工业厂房中的应用就达6亿平方米，对保证工程质量、提高效率、节约资源、降低成本、促进行业技术进步发挥了不可替代的作用。

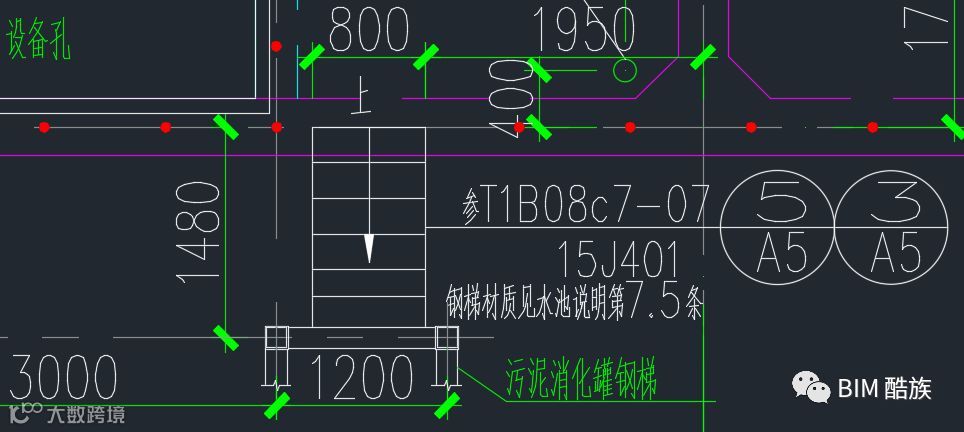

在我们服务的某污水处理厂的工程中，设计文件中就大量套用了相关标准图集；
Revit族具有强大的参数化驱动能力，对一些标准化图集非常适用。本工程就大量采用了钢梯，相关图集就是15J401。今天我们来探讨一下制作钢斜梯图集族的方法。

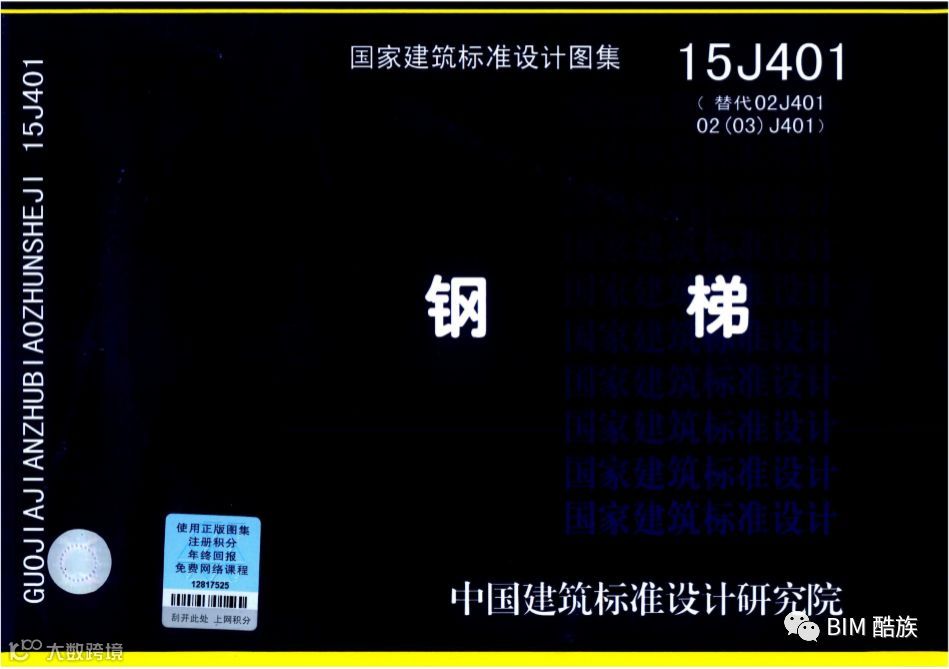

首先拿到图集看一下钢梯图集的目录！

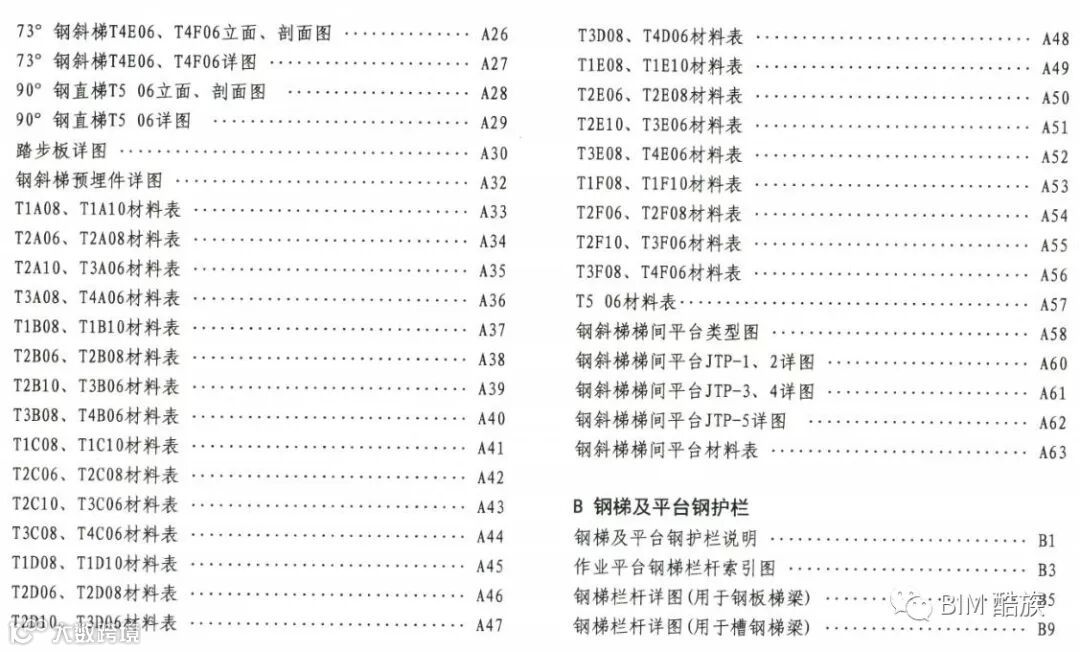

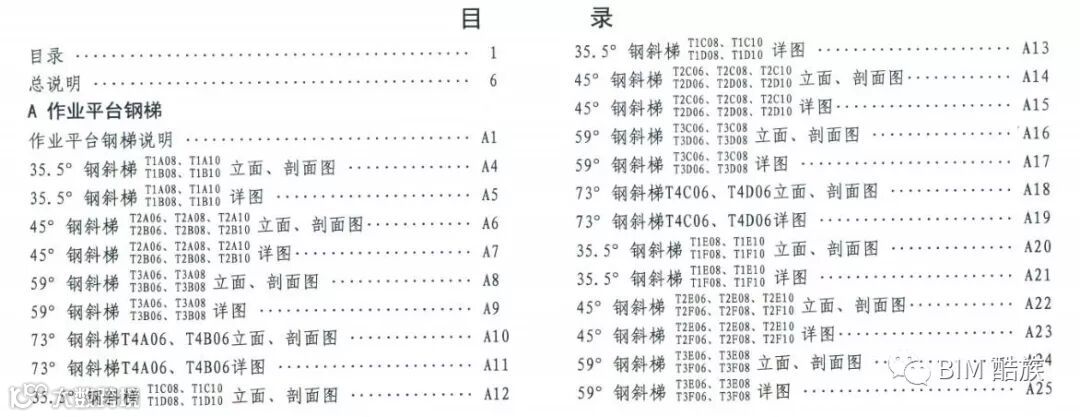

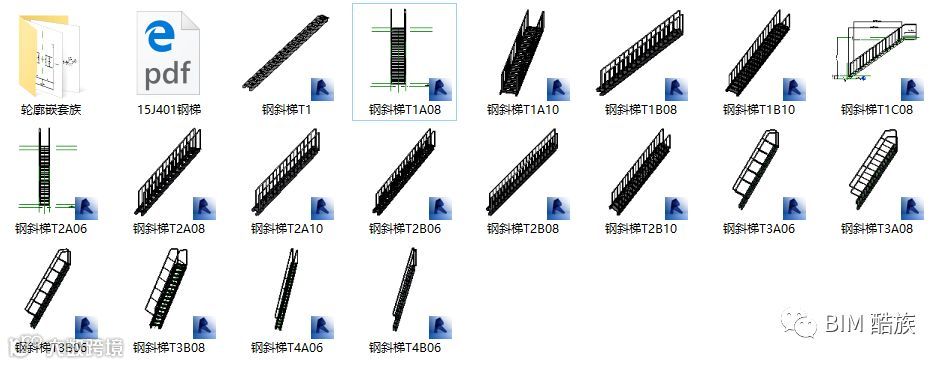

。。。。。。仅仅目录就有5页。所以用一个族解决所有问题的想法不切实际。 我们先从第一部分作业平台钢梯开始。

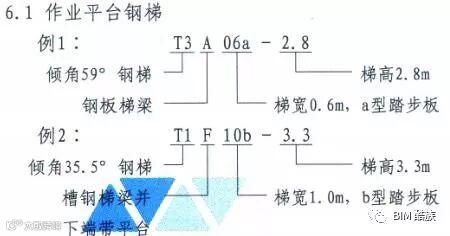

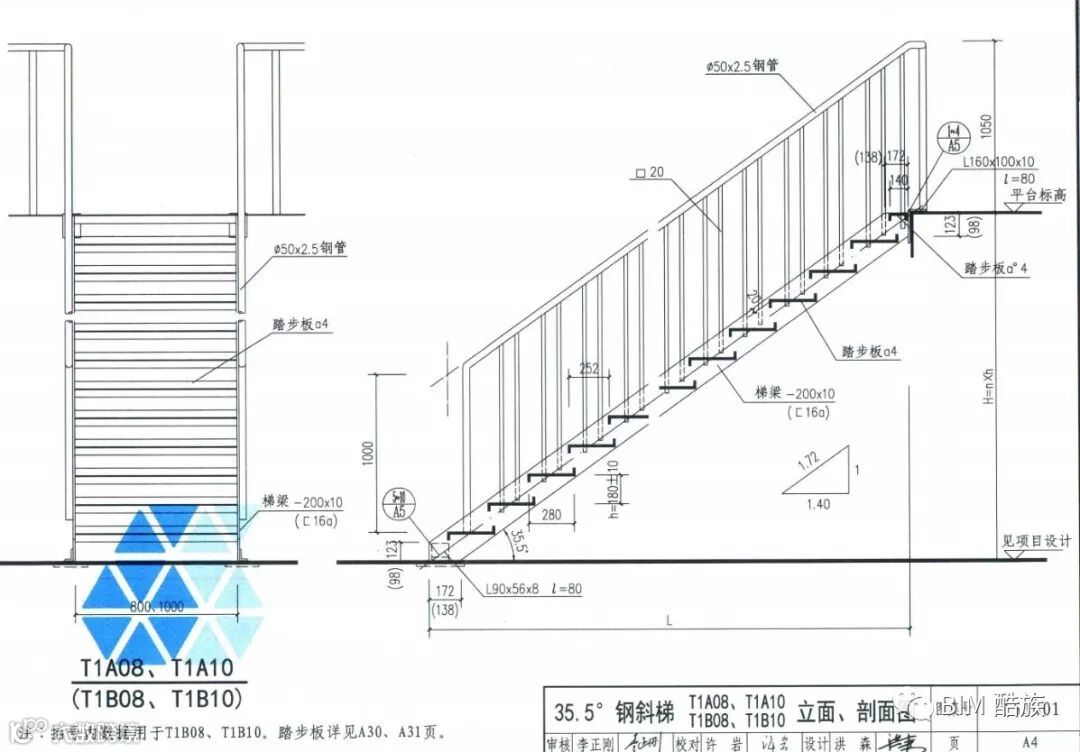

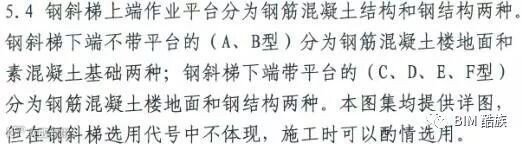

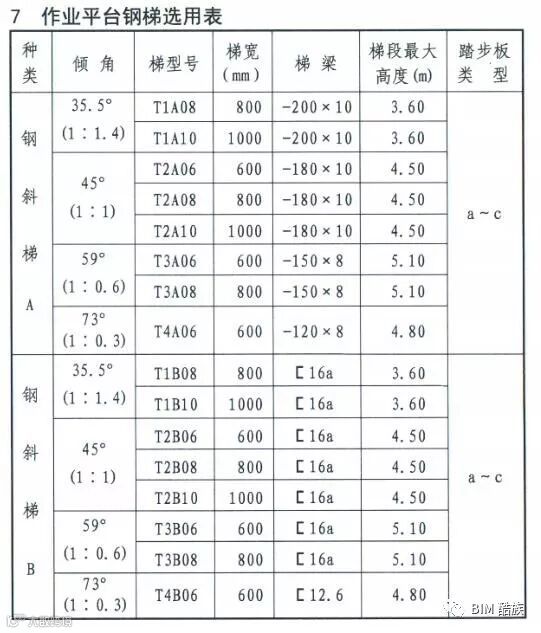

这就看的比较明白了，下端不带平台的和下端带平台的。这次我们建下端不带平台A、B型钢梯。根据钢梯倾角又分为35.5度、45度、59度、73度，梯宽又分为600mm、800mm、1000mm，A型梯梁为8mm、10mm厚板材，B型为槽钢。
每日一族 I 钢梯T1A08
建模思路如下：
1、需要解决的首要问题是标高问题。
2、按照图集归好的类建立比较有条理。
3、建族简单尽量减少相互关系。（关系越多越难处理，并且导致族文件过大）
4、便于修改形成其他类型的族。

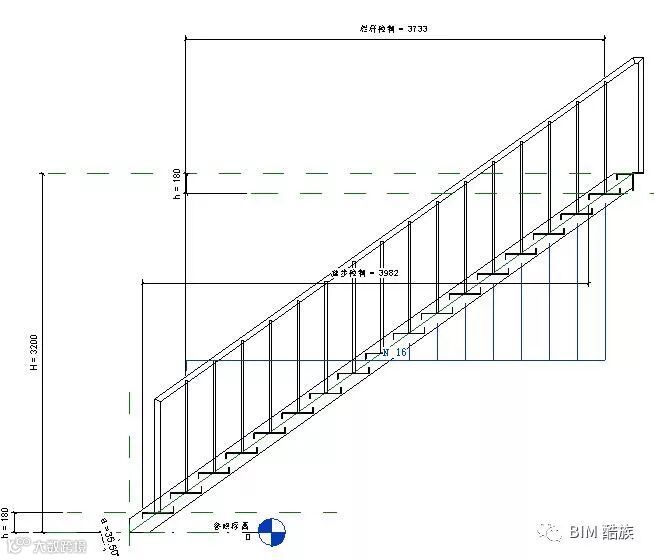

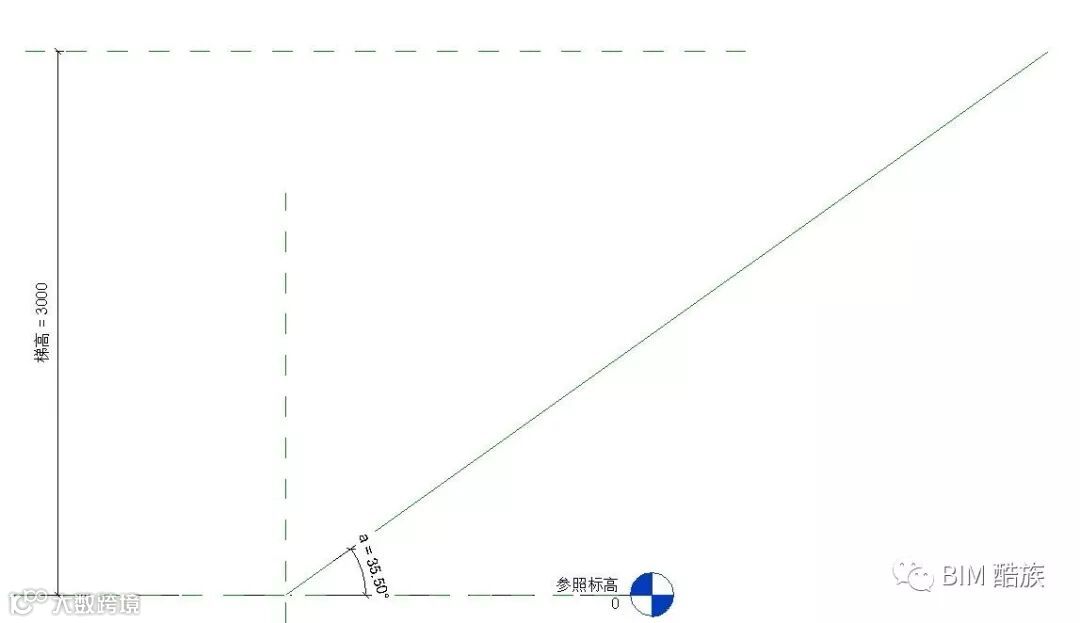

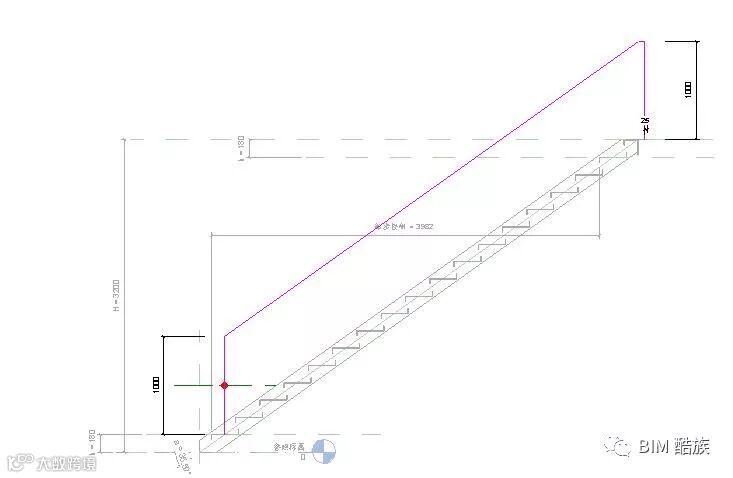

STEP1：新建公制常规模型在立面视图创建标高参照平面（RP）、梯梁参照线并锁定；设置参数并测试。

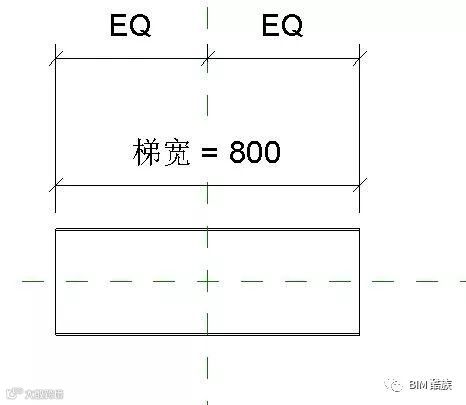

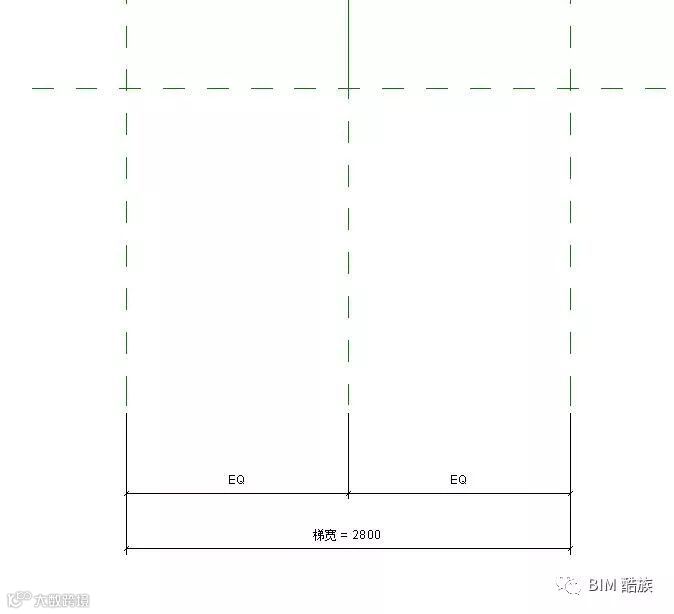

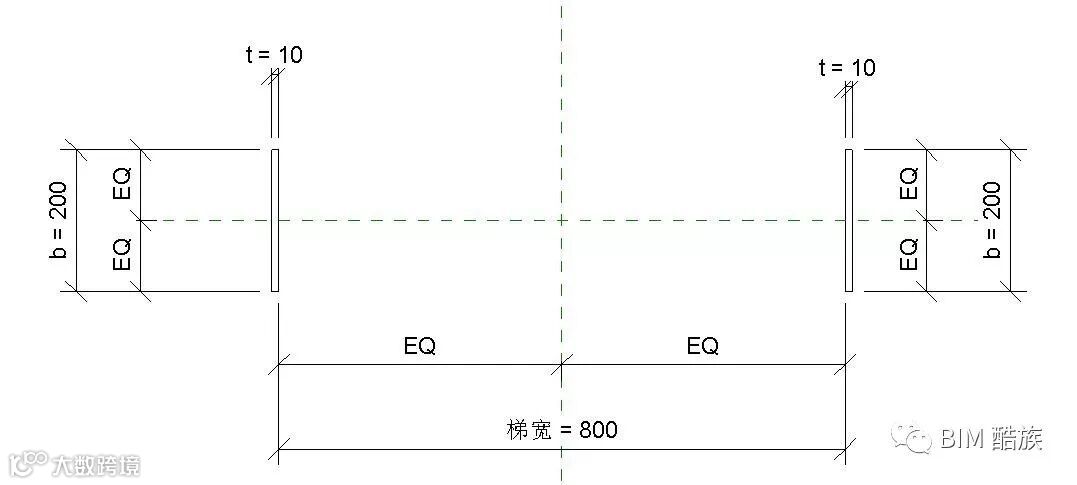

STEP2：创建梯宽参照平面并设置参数
STEP3：创建钢梁。

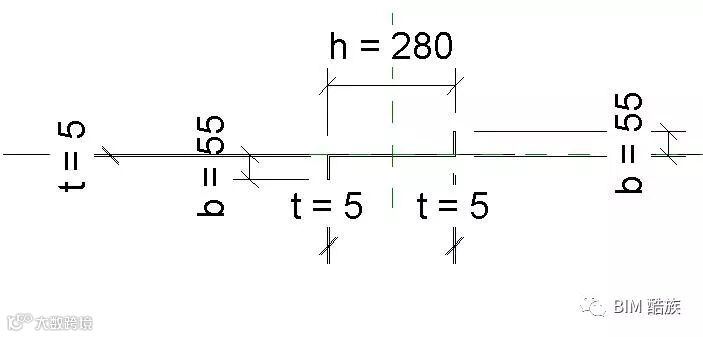

创建钢梁时兼顾角度和型材变化，选用放样+轮廓族的方式，因此需要创建型材的放样轮廓和参数。创建型材轮廓族。

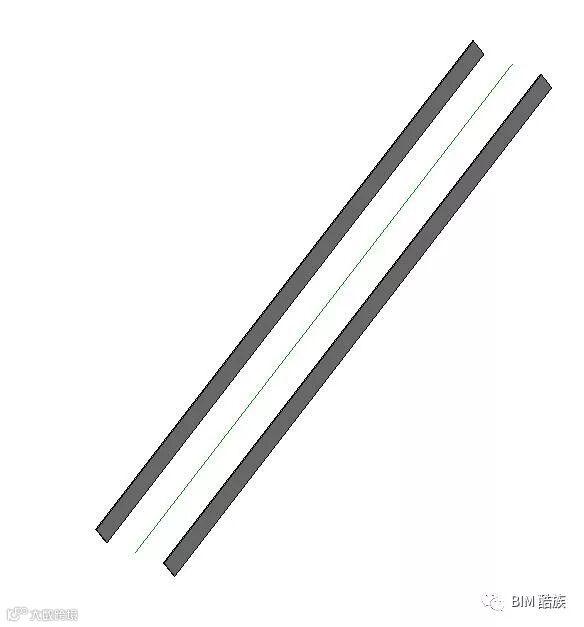

载入后选择，生成梯梁放样模型
STEP4：踏步板的创建。

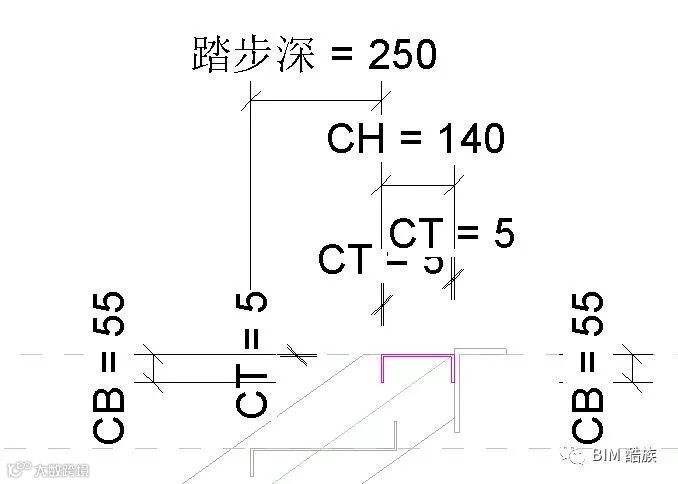

踏步板分两种，最顶为槽钢，底下均为Z型钢材，因此可分两部分创建。

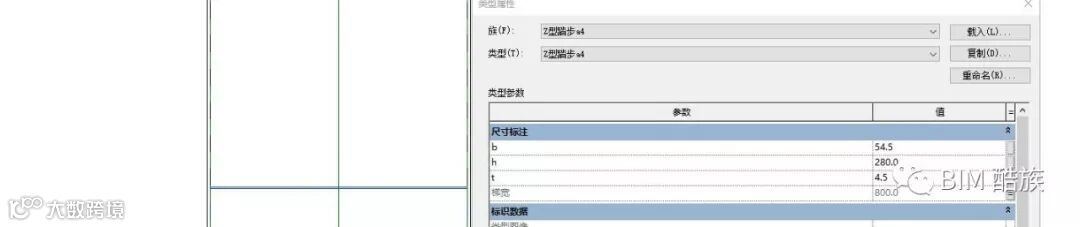

创建Z型钢材子族并载入。
锁定踏步板位置并阵列成组，设置踏步个数参数、添加控制参数
此时踏步已经能够随着标高变化了。

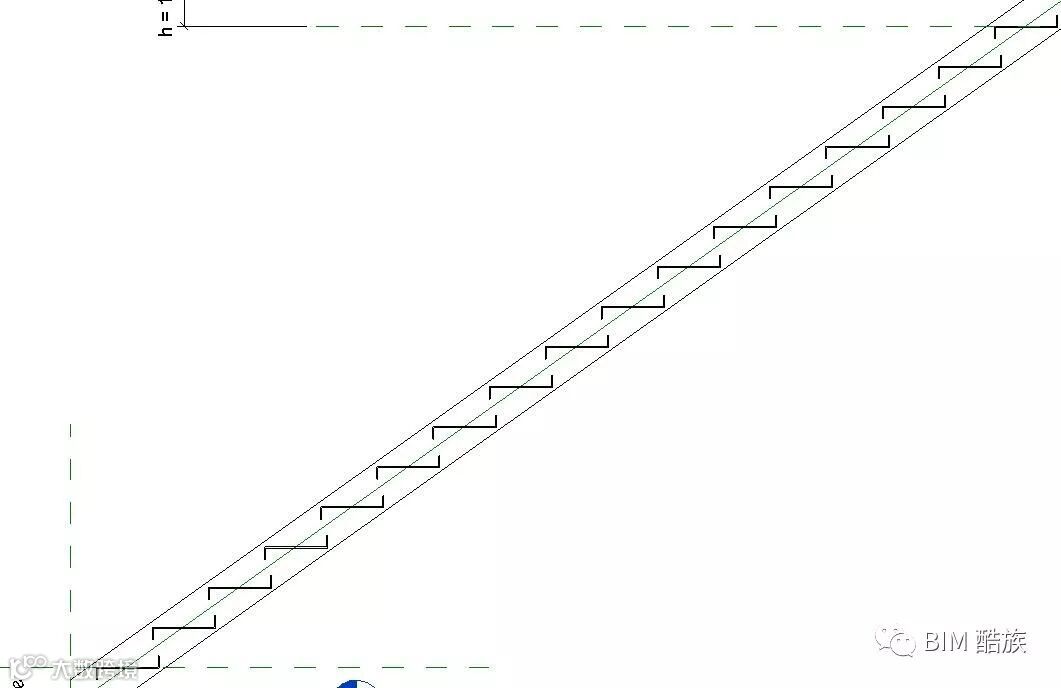

因阵列是以首尾构建位置确定的，其中又有踏步控制参数，因此在角度改变时须调整首尾位置并锁定。
建最上一层踏步，这种可在族中直接建立也可载入，取方便者实施，直接拉伸并设置参数。
平台护角相同方法创建。
STEP5：创建扶手，使用放样创建模型并进行相关锁定。
STEP6：建立栏杆，栏杆个数随梯高变化，需要使用阵列参数控制，族中内建的话最好使用放样，或载入栏杆族。
第七步：材质赋予
钢梯T1A08建模完成，高度可控。
拓展延伸：
通过简单变化建立钢梯T1B10
梯宽可直接参数化更改，梯梁可通过载入新的轮廓族进行更改替换。
其他钢梁也可通过此方法进行新的创建。
通过此方法可迅速创建15J401图集钢梯，方便日后使用。
我们计划联合意向单位共同打造系列标准图集族产品，有意者可以和我们联系。
