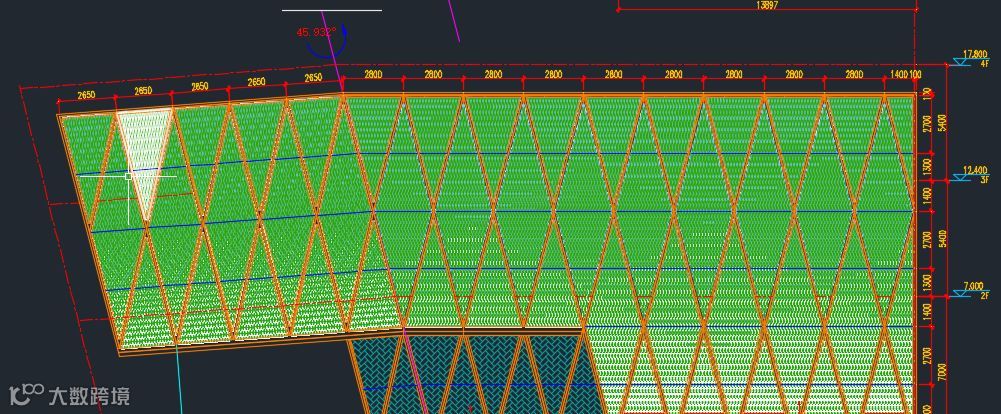

接触的项目中有这样的一组幕墙，具有如下特点：

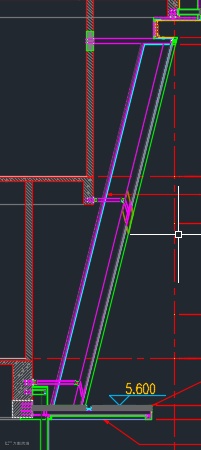

1、转角后立面为倾斜面；
2、幕墙龙骨组合成菱形，菱形明框区域由四块不同形状玻璃面板组成。
3、玻璃面板为超白夹胶采釉钢化玻璃，彩釉图案如上所示为渐变色。
4、龙骨布置相对复杂

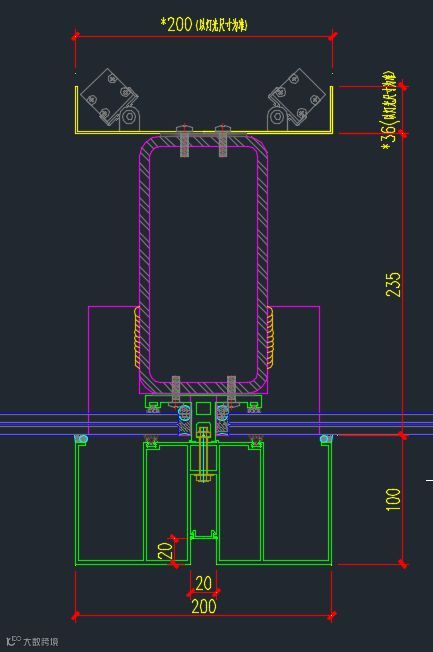

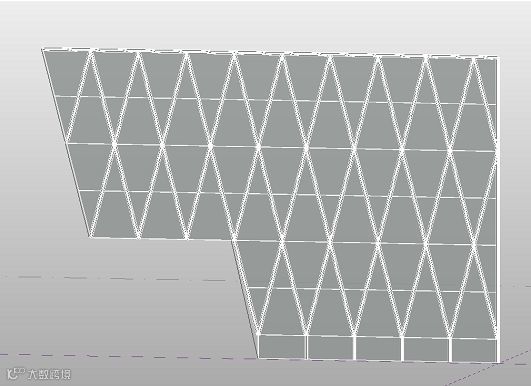

在Revit使用常规方法恐难以解决。在项目中创建幕墙，通过调整幕墙网格的U、V网格实现幕墙的分割，直接添加竖挺比较简单，那么这种方法建立的竖挺轮廓只能是单闭合环轮廓，向本项目中的多闭合环轮廓，在项目样板中使用竖挺轮廓中很难实现。例如下图：

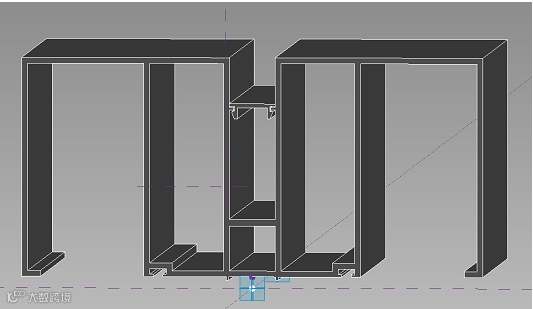

其中竖挺跟图纸样式是不符的（图纸中竖挺的内部结构体现不出来），那么我们就可以用族来解决绘制多闭合单元竖挺。
每日一族 I 一种公制体量幕墙
族样板：概念体量—公制体量
族类别：建筑—体量
族：体量族三维视图

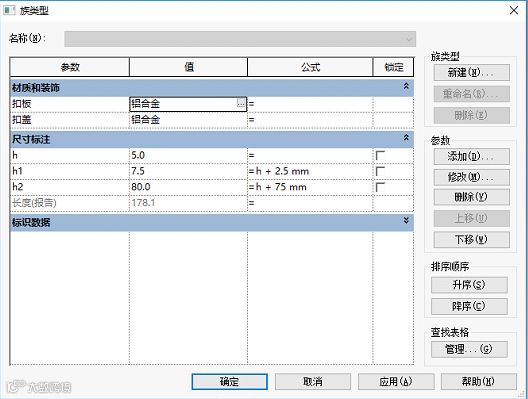

体量族中竖挺，其实由装饰扣盖、扣座及玻璃面板组成，这些均由自适应常规模型创建。为载入项目进行工程量统计的需要，均设置相关参数。

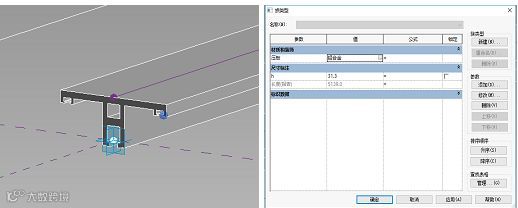

1、装饰扣盖

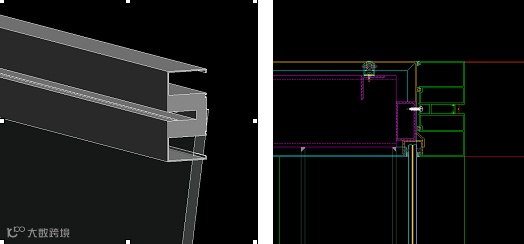

2、扣座

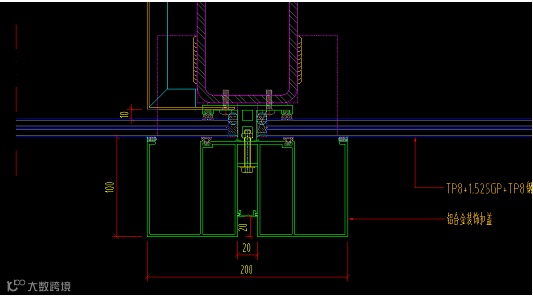

3、 TP8+1.52SGP+TP8钢化夹胶彩釉超白玻璃，其中玻璃又分为四边形及三角形两种自适应族。

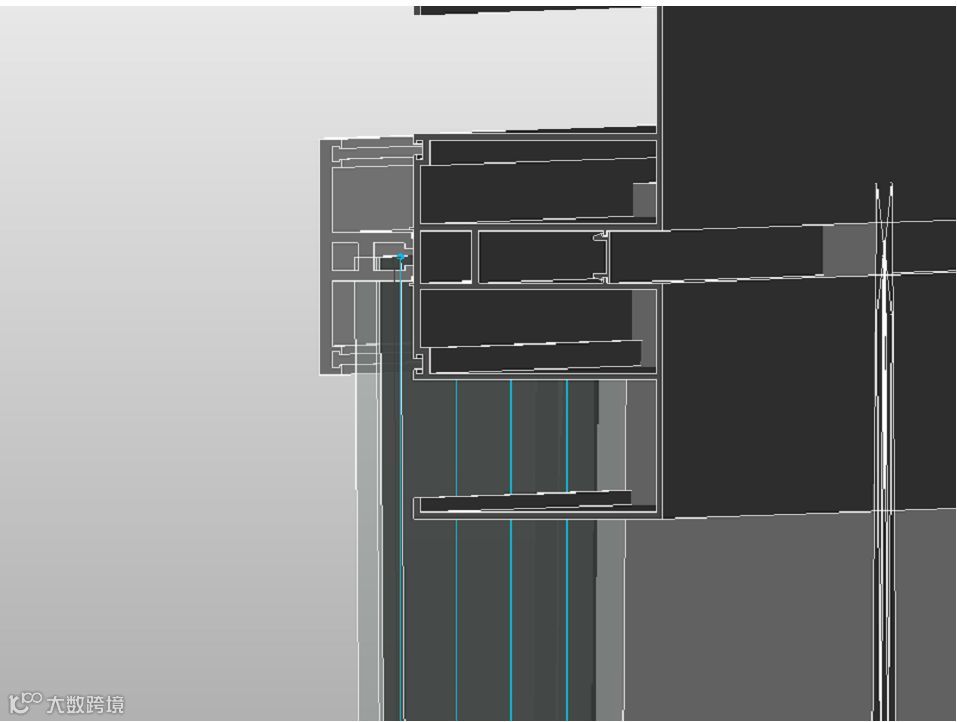

以上构件组合后，局部三维视图

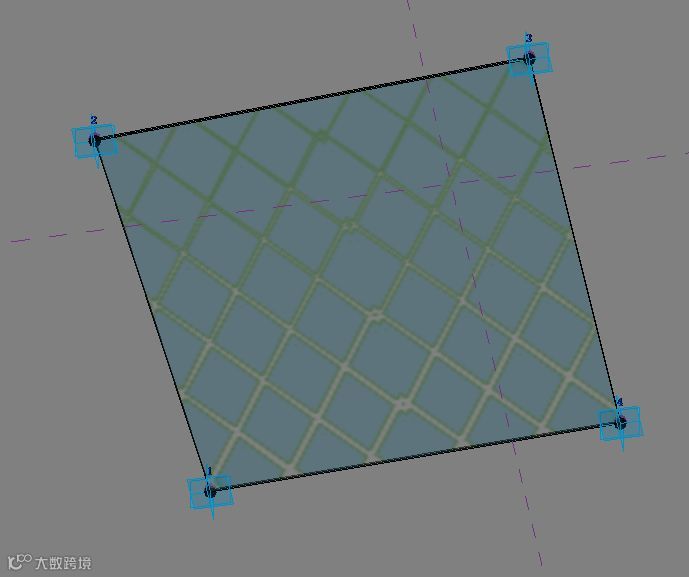

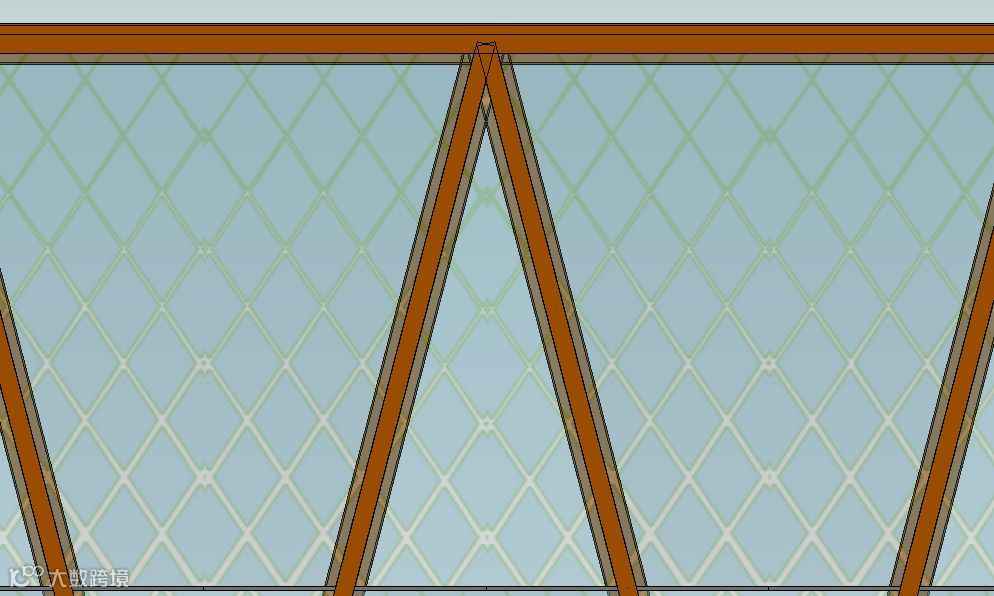

为展示彩釉填充图案的需要，对玻璃材质进行了设置；

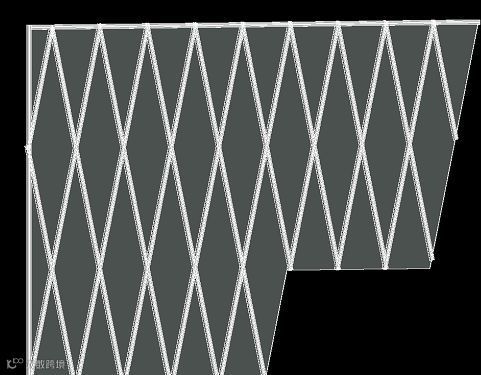

在体量族中整体效果如下图所示：
每日一族 I 族参数
由于本族各构件均为嵌套族共享，就本族而言出系统给定的族参数外没有自行设定的相关族参数。
每日一族 I 族测试

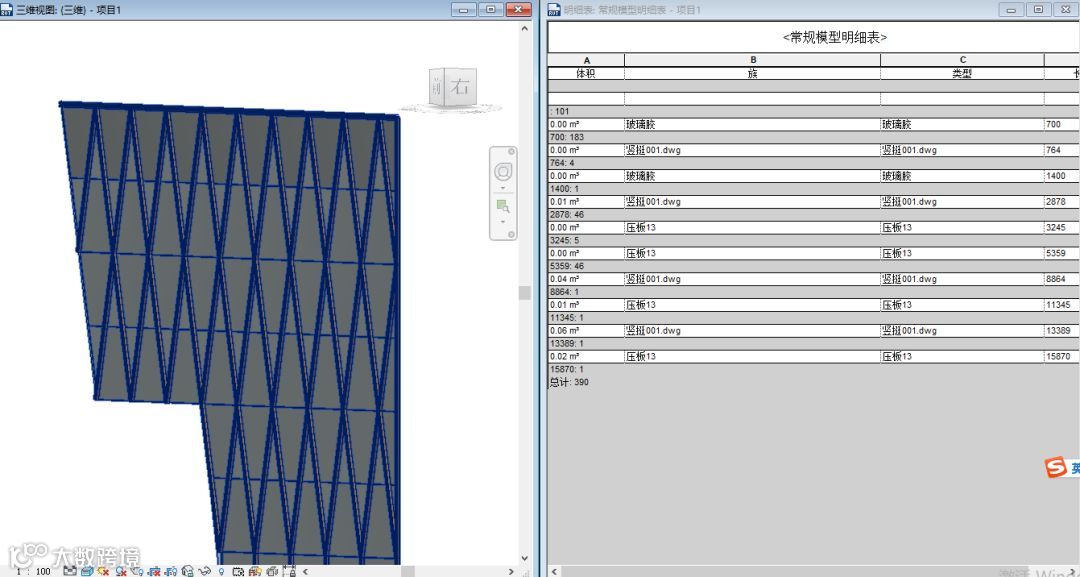

载入项目，通过统计常规模型相关参数，并得到本项目相关材料用量。
喜欢我们就关注，转发，获得本族！公众号留言“夹胶玻璃“获得本自适应族。
