幕墙除了通过造型来表达建筑外观外，还有一种表现形式就是面板材质。
服务的项目玻璃幕墙采用了大量的彩釉玻璃来表现建筑外观。
对此，我们暂且使用Revit基于填充图案公制常规来表达嵌板材质。对于复杂的填充图案，应该采用其他解决方案。
每日一族 I 一种幕墙填充图案
族样板：基于填充图案的公制常规
由于前期幕墙均采用建筑墙—幕墙创建，并根据不同嵌板类型，创建了大量的幕墙嵌板族。因此，就填充图案，尝试采用基于填充图案的公制常规进行创建。
族类别：建筑—常规模型

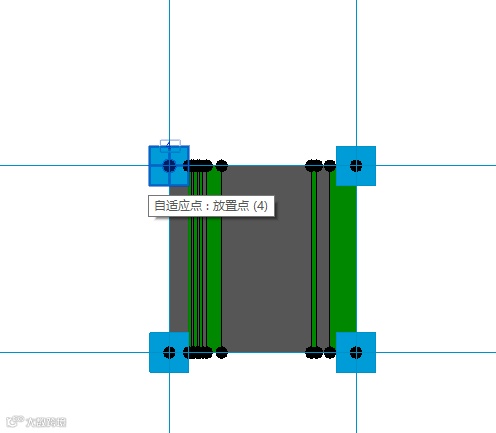

族：标高楼层平面视图

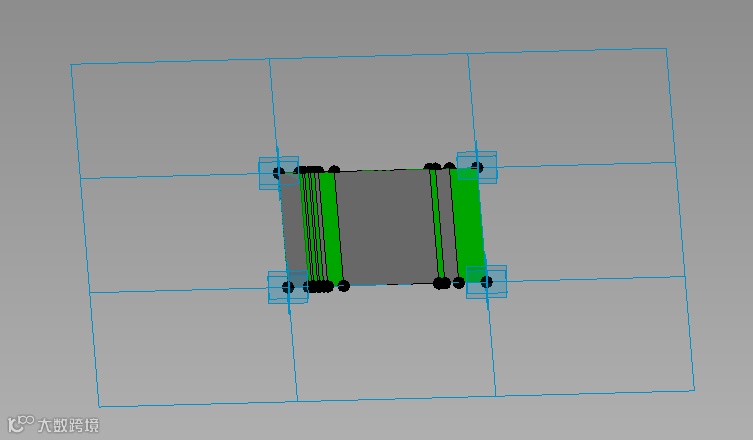

族：三维视图

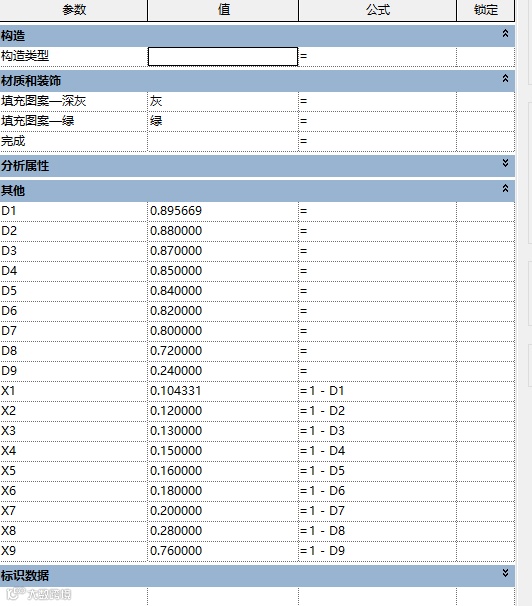

每日一族 I 族参数

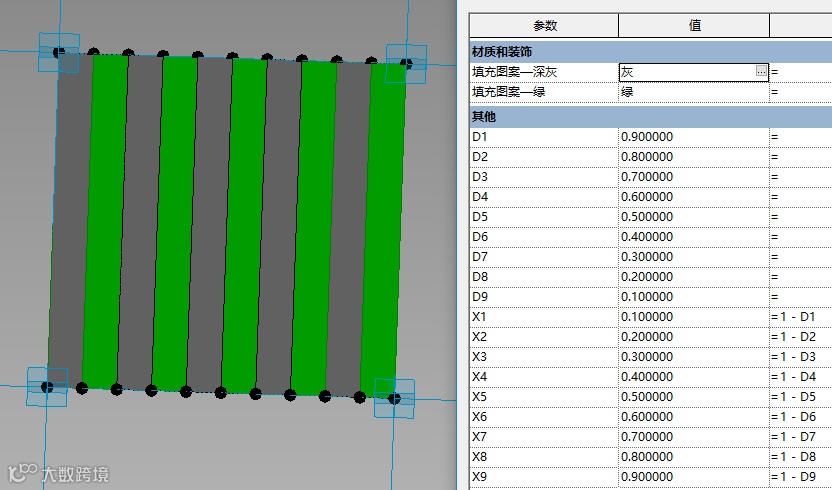

除四个自适应点之外，我们将全部的参照点设置了规格化曲线参数， 用以不同色彩分格宽度的可参变。

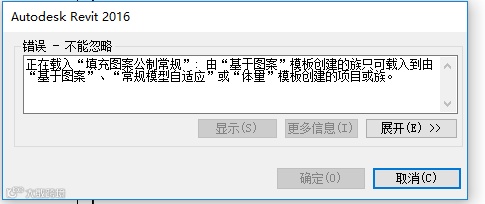

我们尝试讲此族嵌套到公制幕墙嵌板族中，发现如下错误：
每日一族 I 族测试
载入项目幕墙中

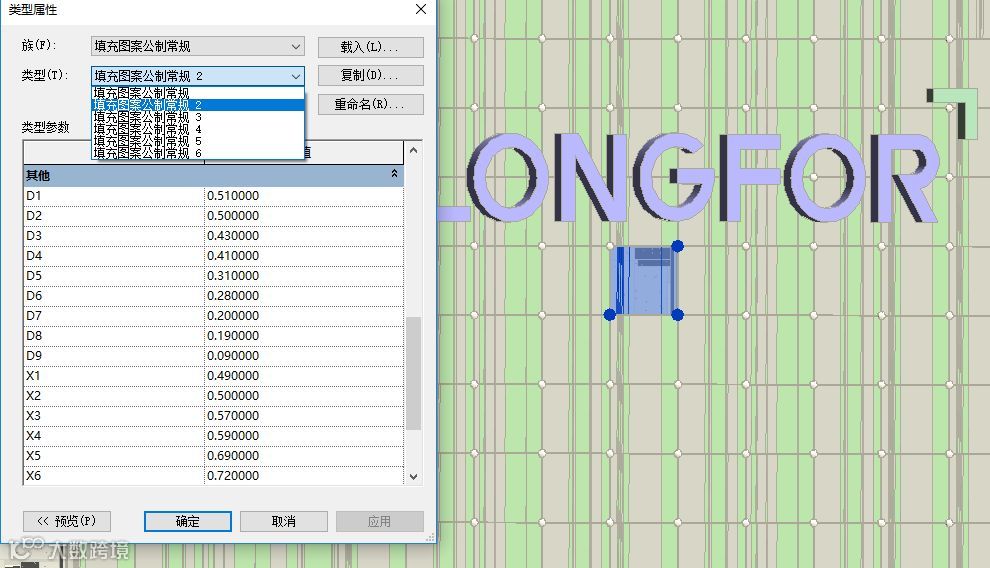

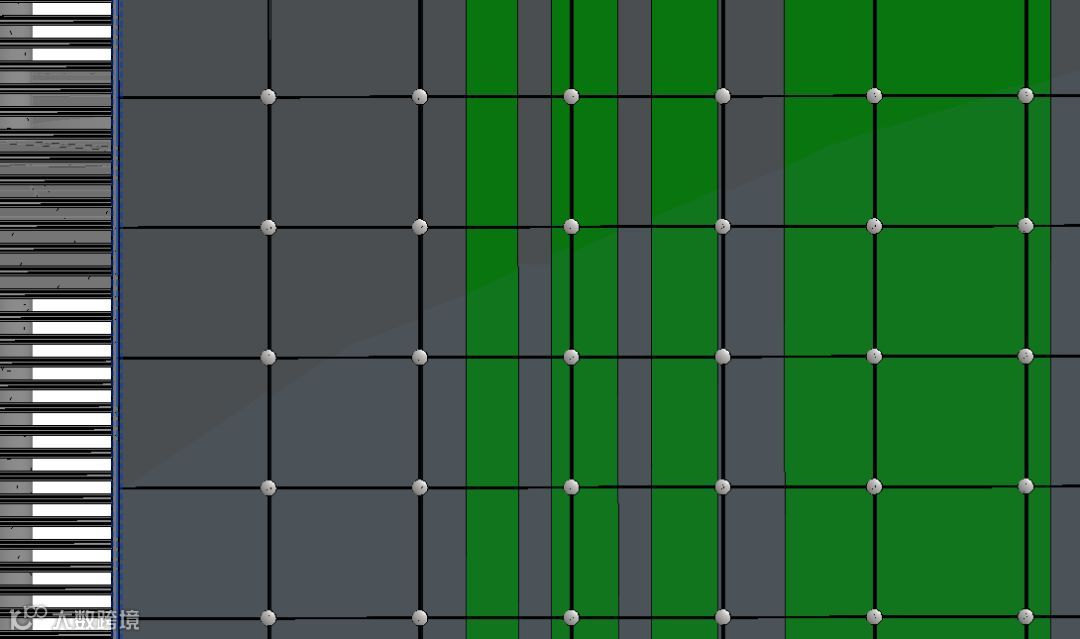

载入项目幕墙嵌板中，设置不同的分格类型，再进行构件阵列。通过规格化曲线参数的变化，以达到最理想的分格色彩效果。

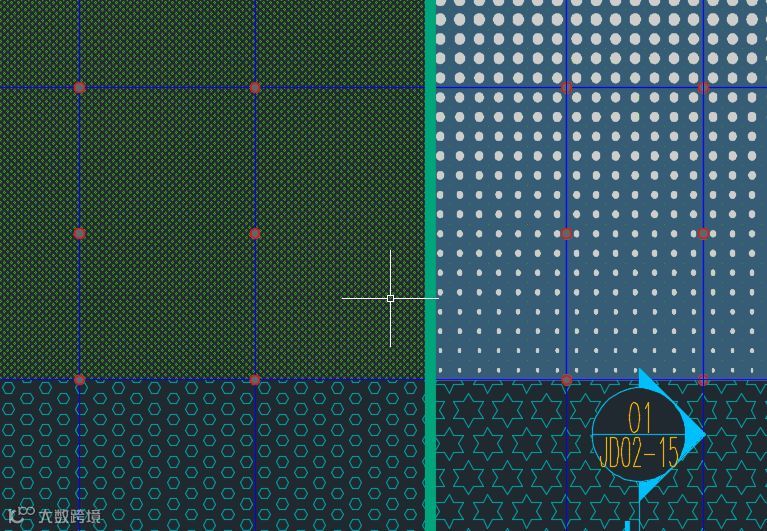

同时，我们还创建了其他填充图案。请看视频。
有朋友说，哎，巴黎圣母院的窗格可以用这个搞一搞！
别开玩笑了！好不好！
