每日一族 I 导读
基于Revit快速创建出一个项目的概念设计方案，就会用概念体量。
通常接触到的模型多数都是扩初之后，方案已经明确，并需要进一步深化设计，因此很少应用到概念体量。
Revit帮助中提到，可以使用体量研究来执行各种任务：
创建内建体量实例或基于族的体量实例，这些实例特定于单独的设计选项。
创建体量族，这些族表示与经常使用的建筑体积关联的形式。
使用设计选项修改表示建筑物或建筑物群落主要构件的体量之间的材质、形式和关联。
抽象表示项目的阶段。
通过将计划的建筑体量与分区外围和楼层面积比率进行关联，可视化和数字化研究分区遵从性。
从预先定义的体量族库中组合各种复杂的体量。

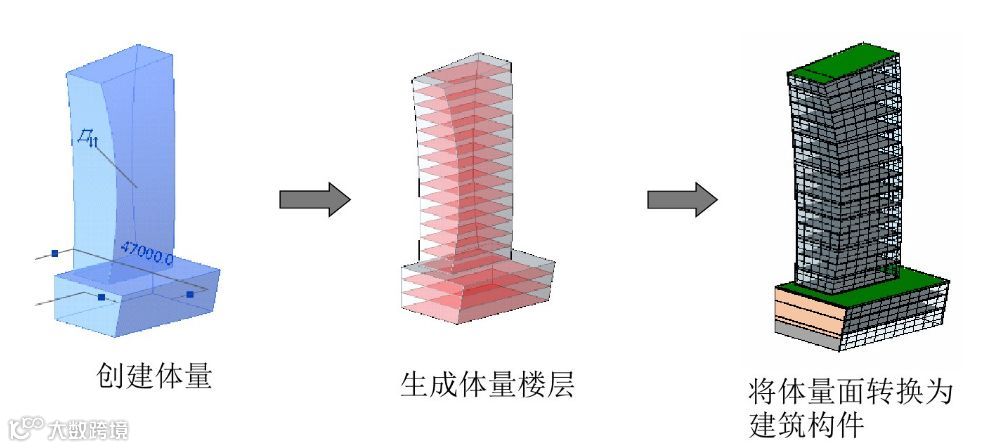

从带有可完全控制图元类别、类型和参数值的体量实例开始，生成楼板、屋顶、幕墙系统和墙。在体量更改时完全控制这些图元的再生成。
若造价咨询或BIM咨询向前段概念设计延伸，其功能还是非常强大。因此，今天分享一款概念体量族。
每日一族 I 一种概念体量公制体量族
族样板：概念体量—公制体量
族类别：建筑—常规模型

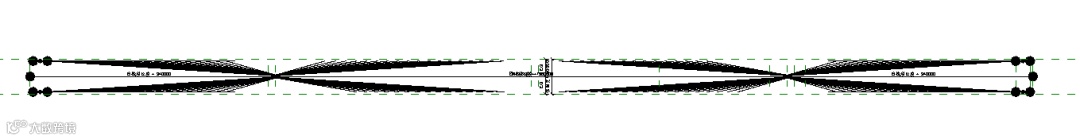

族：参照标高楼层平面视图

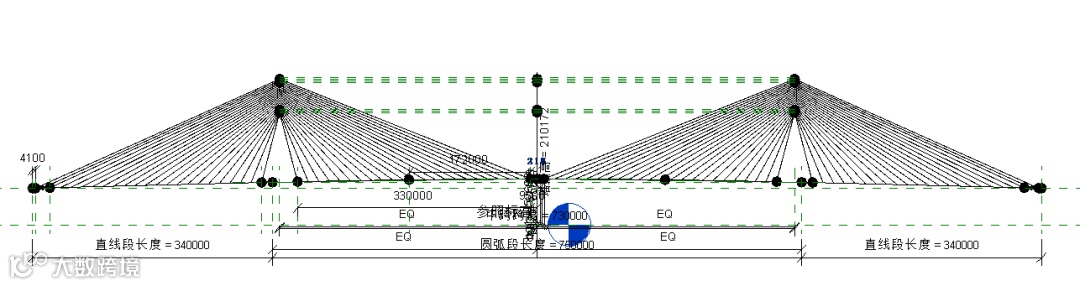

族：前立面视图

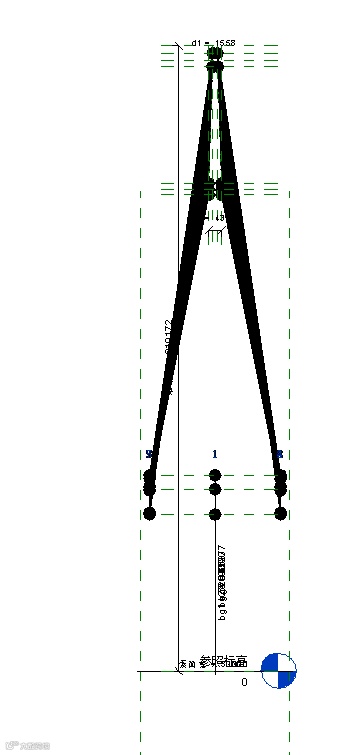

族：右立面视图

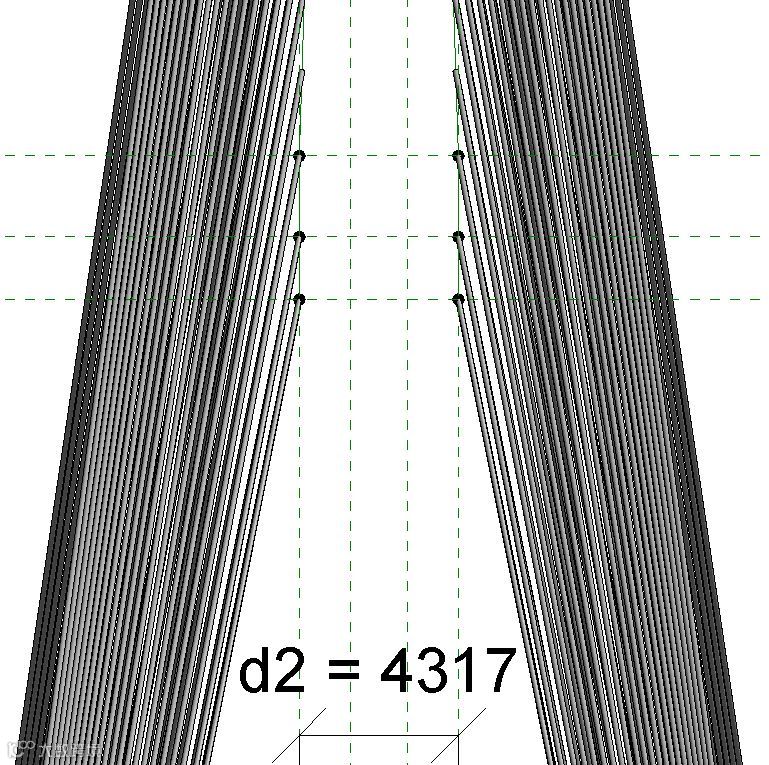

族：右立面视图（局部放大）
是不是这个族特大，以至于将视图比例调整到1：2000都看不清相关尺寸标注。甚至在三维视图里都看不半径为75的拉索的样子。
没错的，这是拉索桥拉索系统体量族。

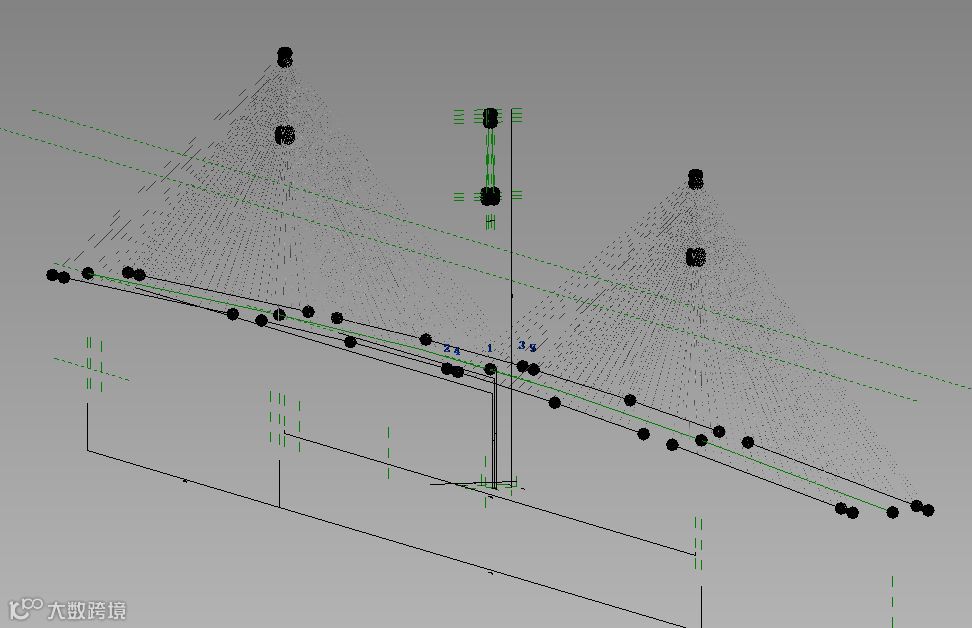

族：三维视图

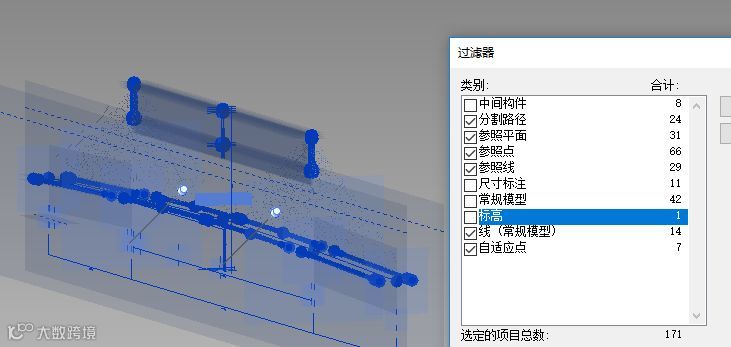

过滤器统计的本族图元项目总数。

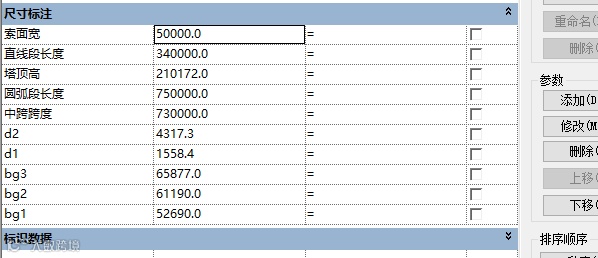

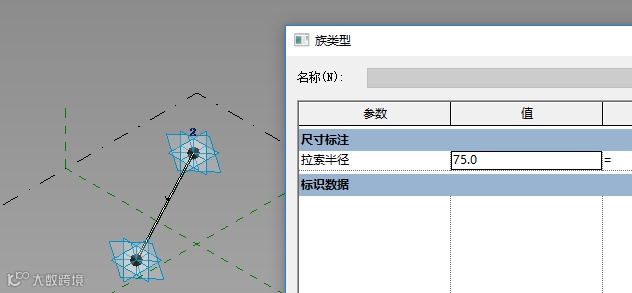

每日一族 I 族参数
本族就是通过几个关键的参数，论证拉索系统的配置外观及配置。
每日一族 I 族测试

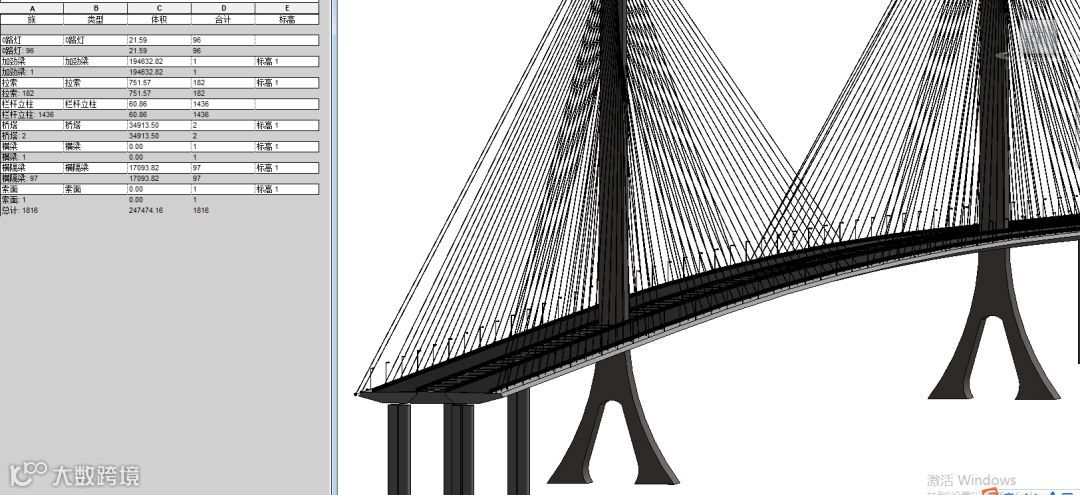

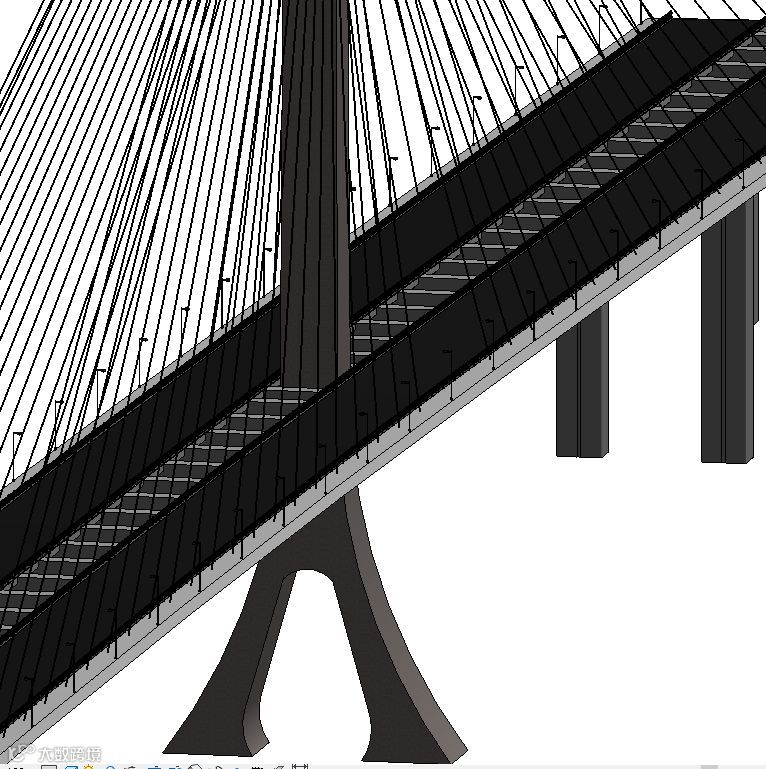

整个大桥仅仅应用了8个族文件就顺利组装完成，并展示出了整体效果。
