友情提示：这是一个非常有趣的族文件， 后面有测试视频（建议横屏观看）。
三八女神节到了，本计划给粉丝们制作一个玫瑰花的族文件，可是被某同学的奇葩要求搞懵逼了。还是送上我们真诚的祝福吧！
每日一族 I 导读

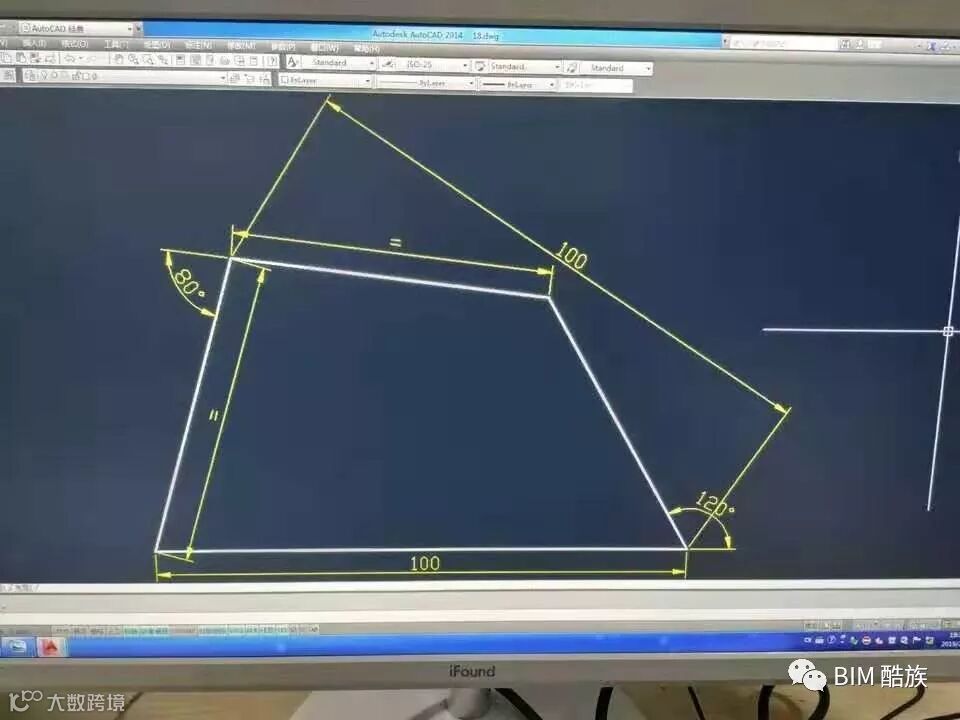

突然收到这样的一张图片，正纳闷呢......
紧接着“咚咚咚” 发来几条信息：
——快、快、快。帮忙啊，大侠！
——让两个圆相交，且相交点距离为20！
——辅导孩子作业呢，我用CAD怎么也没搞出来啊！
——看你们搞的那个什么“族”，参数化的，挺厉害的，看看能不能搞出来......
——在线等，急，需要尽快答复啊。
难道你的数学是体育老师教的吗？——
——
！没工夫给你闲扯，立马，马上！
作为理科技术男，这个还真难不到我们。用画图法应该很容易就能找出符合条件的线段。
没有办法，习惯了用Revit，CAD倒是不习惯了！记得上学的时候，老师经常教导我们：一定要“举一反三”。
好吧，那我们看看能不能通过Revit族参数化驱动，任意求出不同半径圆相交，得到预设长度的线段。
简而言之：给定三个条件（两个圆半径，线段长度），快速生成图形。
每日一族 I 一种给定条件的快速作图的族
族样板：公制常规模型
族类别：建筑—常规模型（随便选）
族：参照标高楼层平面视图

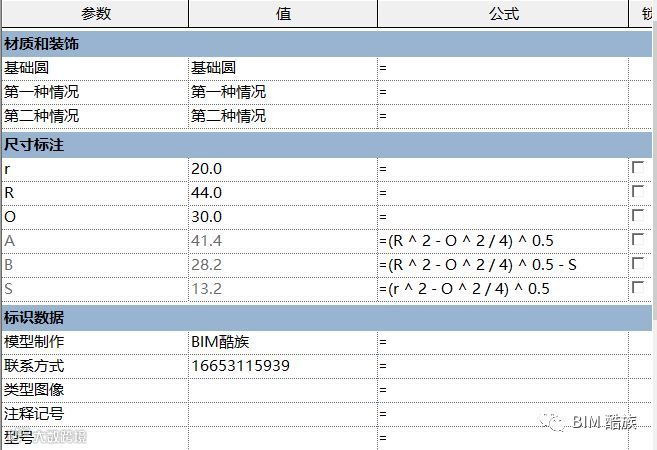

每日一族 I 族参数

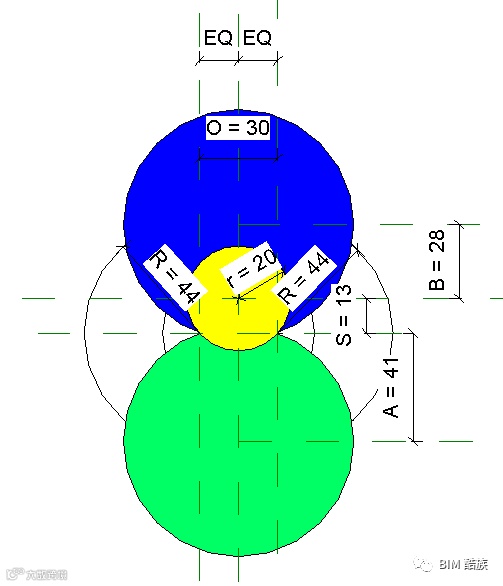

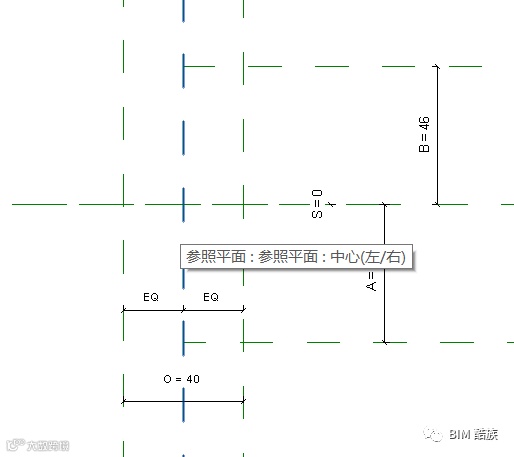

1、如上图所示，我们就是通过尺寸标注 r\R\O三个参数驱动三个圆的圆心位置参数A\B\S。
2、并设置水平参照平面尺寸标注与位置参数关联。设置圆心可见，并分别与横向、纵向参照平面锁定。以达到参数驱动参照平面，参照平面驱动圆心的效果。
3、关键的工作完成后，有圆心及半径（已知）就可以“画圆”了。预设线段长度用参照平面中（左右）均分（EQ）。

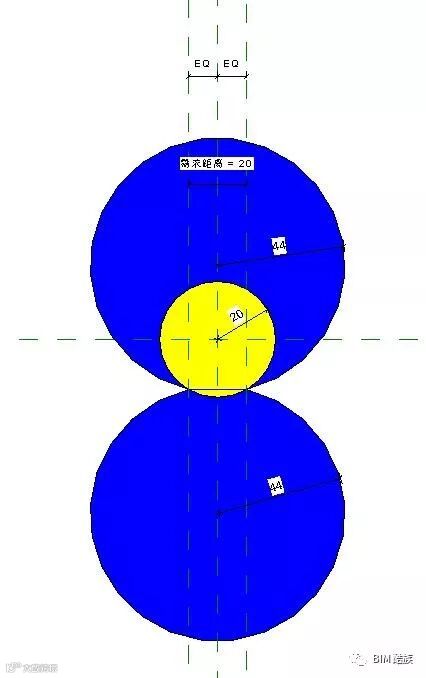

由于预设的原因，必须满足r≤R，且O<2r,否则条件不成立。族展示效果如下：
其实，我们也是想通过这个例子说明一下：只要可以用数学运算、逻辑判断、分类筛选、关联取值等运算的内容，都可以应用族文件进行表达。
比如：工程计量、规则判定、套用定额等这类对运算、逻辑等要求非常明确的工作，一定理论上计算机可以代替人来完成。

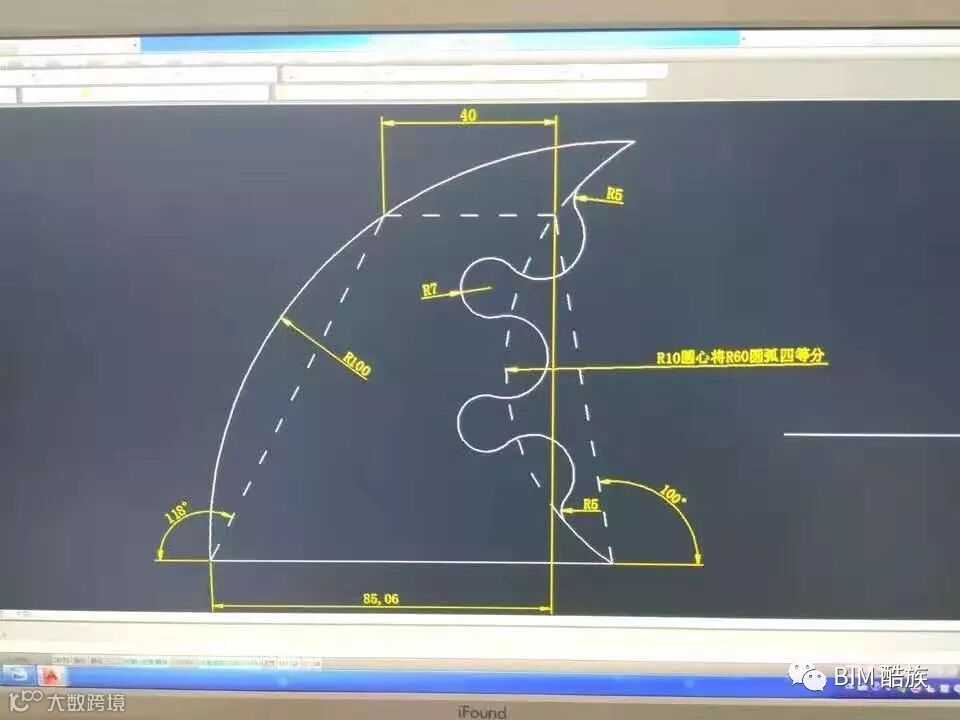

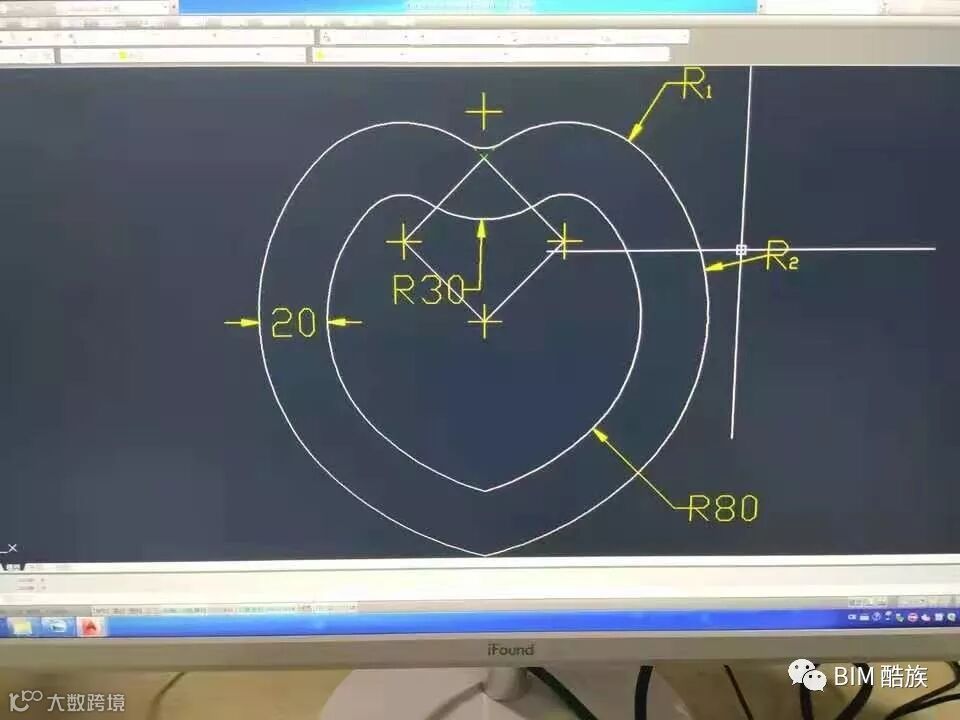

小编还搜到一些图形，读者可以尝试做一做！与我们分享。
