每日一族 I 导读

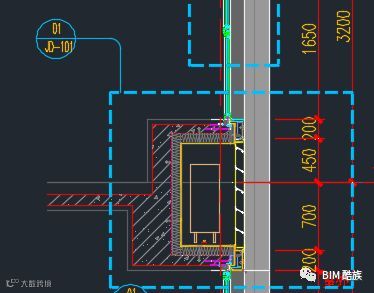

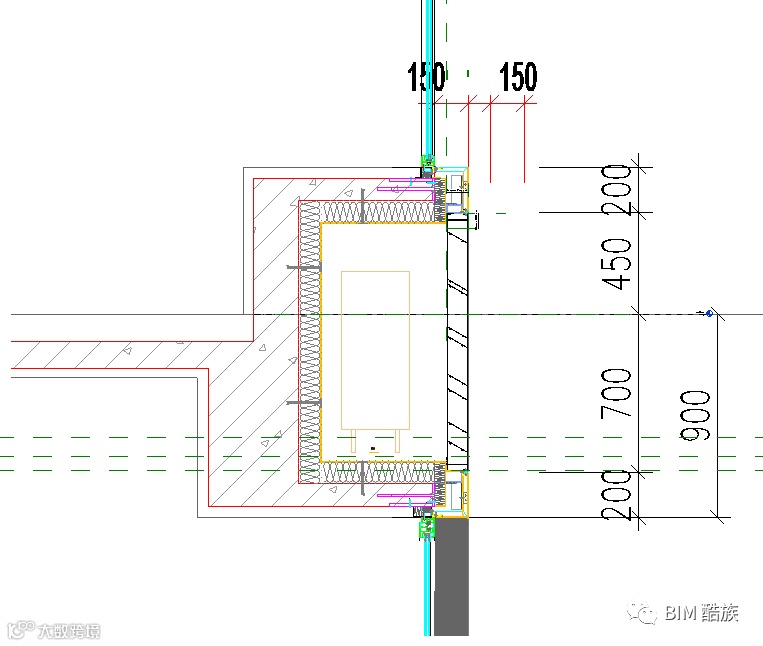

继续研究服务项目的构件部品，如下图所示。飘窗下有空调外机板，并用铝合金百叶进行外罩。

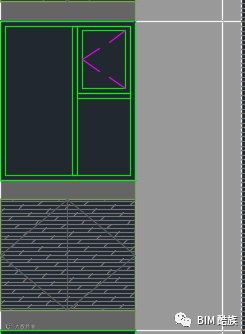

外墙立面如下图所示。已经完成窗族及铝板幕墙族的创建，如今需完成铝合金百叶的创建。
每日一族 I 一种铝合金百叶族
族样板：公制常规模型
族类别：建筑—常规模型

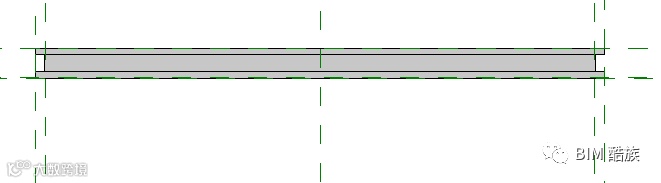

族：参照标高楼层平面视图

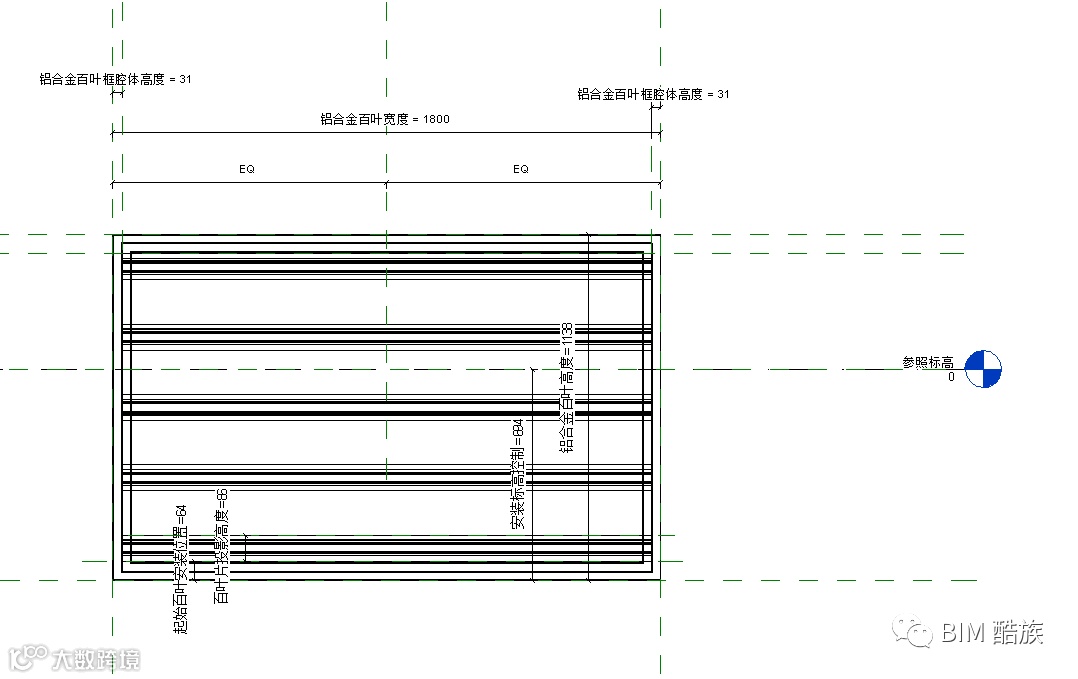

族：前立面视图
大家注意到我们的参照标高的设置，其目的就是控制再项目组装时方便参照定位。
族：右立面视图
族：铝板幕墙三维视图
本族的难点在于百叶片采用拉伸以及放样创建的研究。由于需要对百叶片的数量进行参数化，必须实施阵列，而阵列形成模型组后有些参数就存在问题。同时，考虑到还要提取百叶片长度信息，我们最终采取了放样后再阵列的方式实施。
大家可以试一试，有更好的解决方案可以给我们留言。

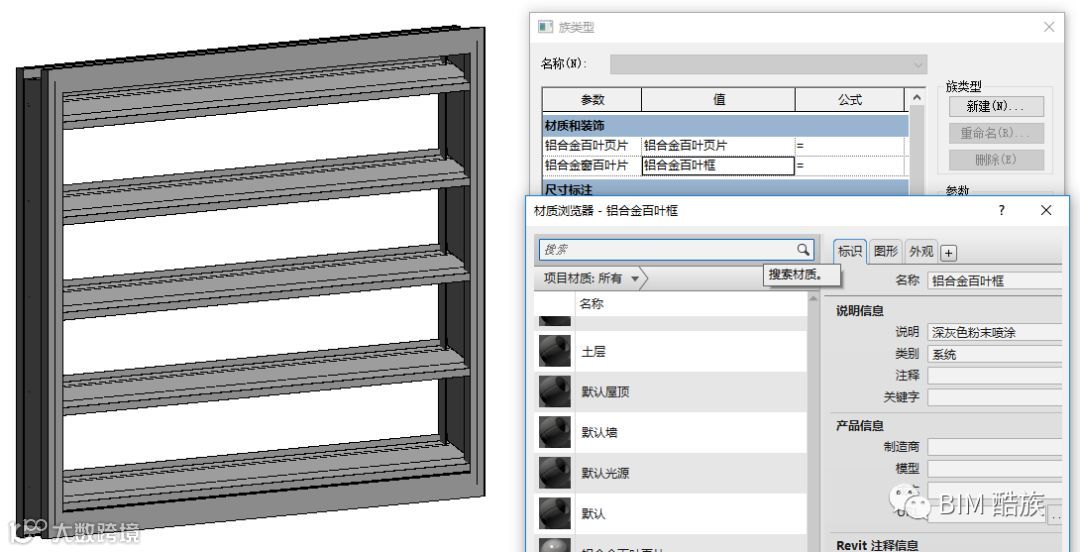

每日一族 I 族参数

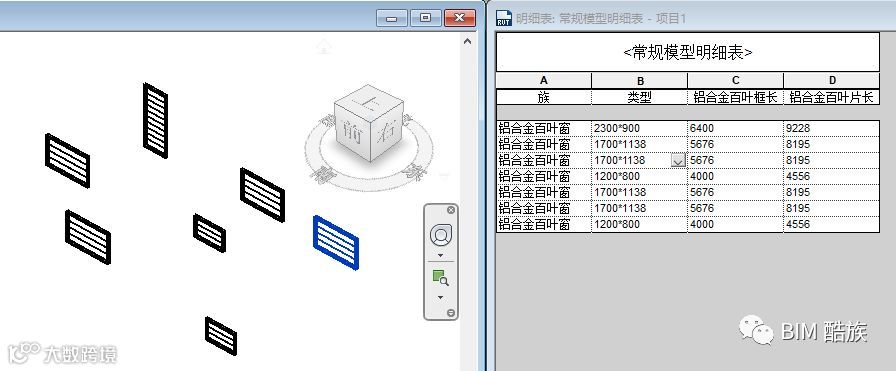

载入项目进行测试，可以快速形成不同类型的铝合金百叶窗，并及时统计出了相关数据。
两个参数即可搞定本项目的所有铝合金百叶窗的建模及材料计划提取。
