每日一族 I 导读

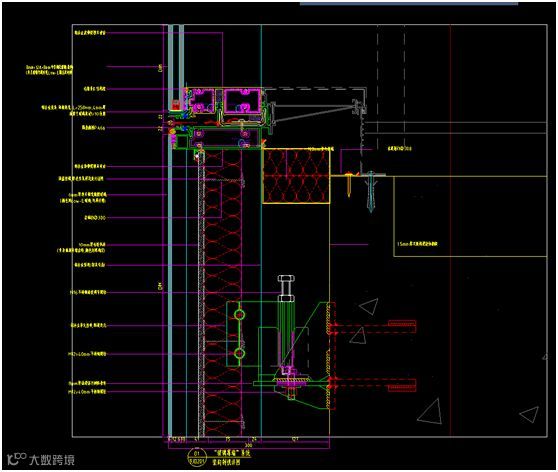

此族为某项目幕墙层间构造幕墙单元版块的立柱系统，该单元版块包括了横梁、立柱、幕墙嵌板、衬板、层间防火岩棉等。

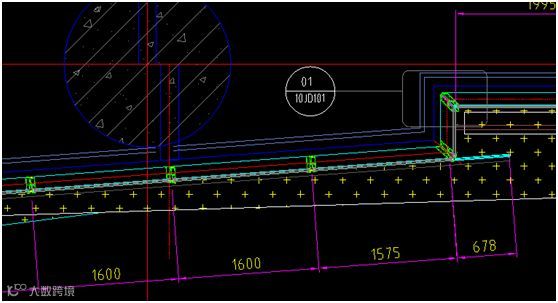

从节点平面来看幕墙为单元式幕墙。
幕墙在平面上布置有一定角度。
今天，小编就来分享该幕墙的层间构造项目及相关构件族
每日一族 I 一种单元式幕墙立柱系统
族样板：基于线的公制常规
族类别：建筑—常规模型

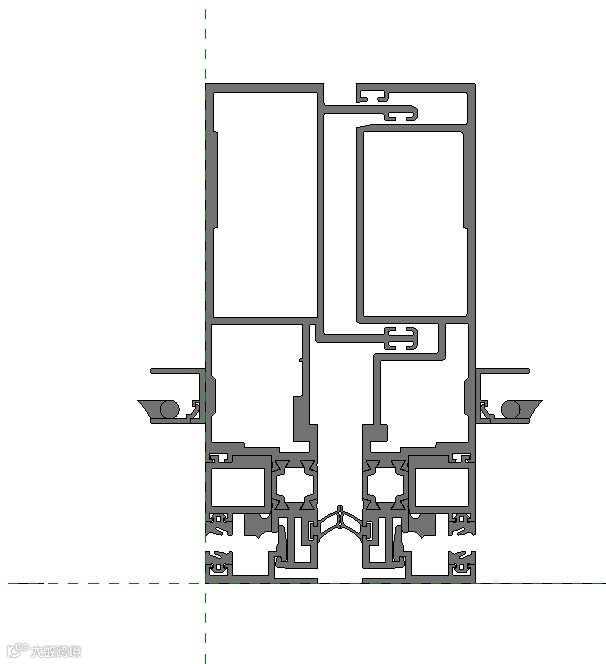

族：参照标高楼层平面视图

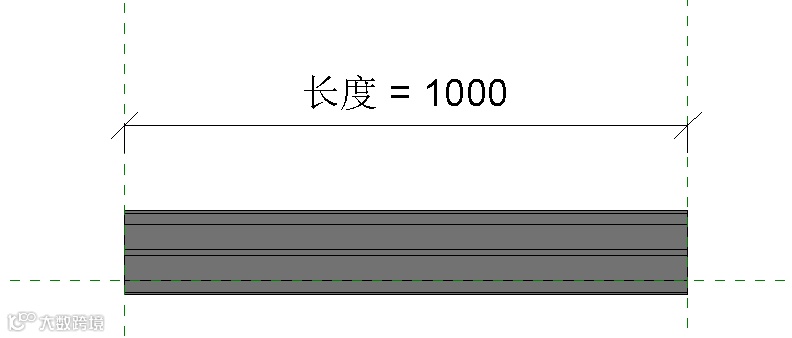

族：前立面视图

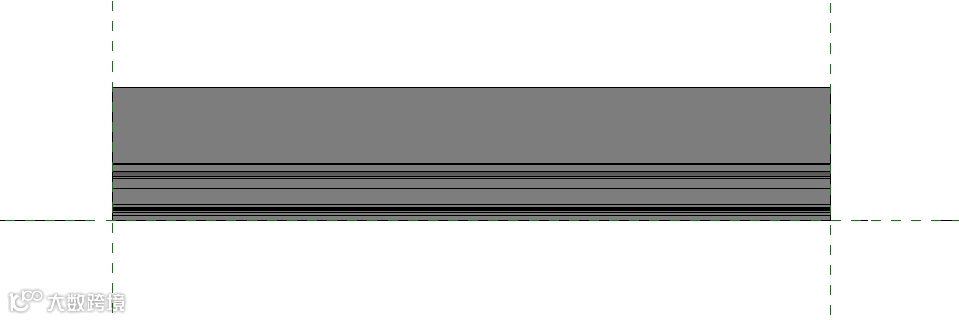

族：右立面视图

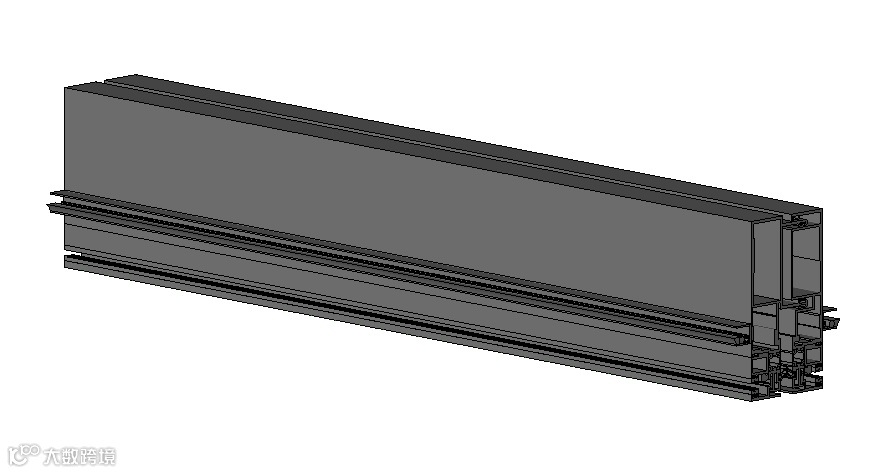

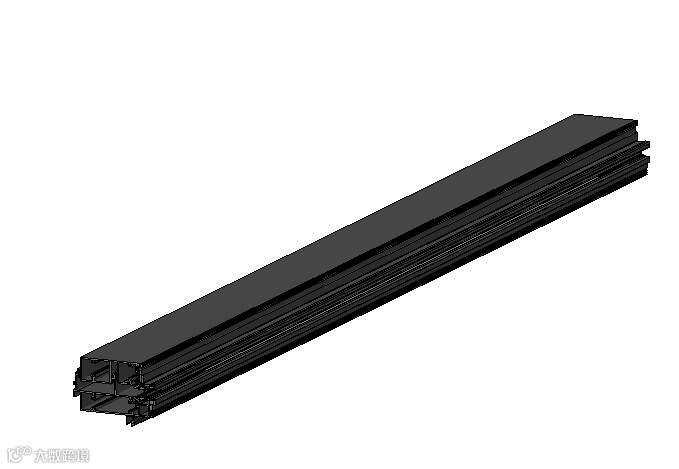

族：三维视图
横梁也可以采用基于线的公制常规模型来创建，这种方法创建的模型只能用于直线横梁部分，转弯处不能自动闭合。也可以采用基于公制结构框架 - 梁和支撑来创建，这种方法创建的模型族既可以用于直线横梁部分，也可以用于曲线横梁部分，并且转弯处会自动闭合。如下图 ：

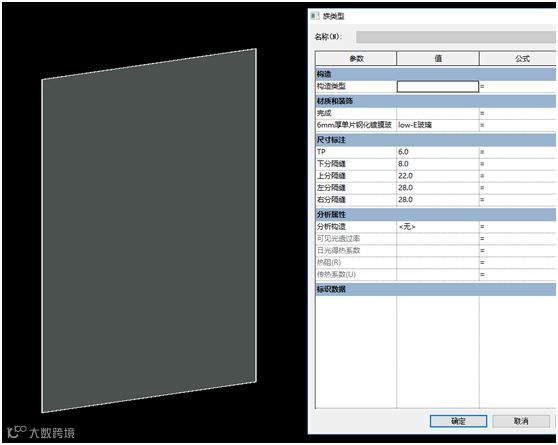

幕墙嵌板采用公制幕墙嵌板来创建，如下图：
每日一族 I 族参数

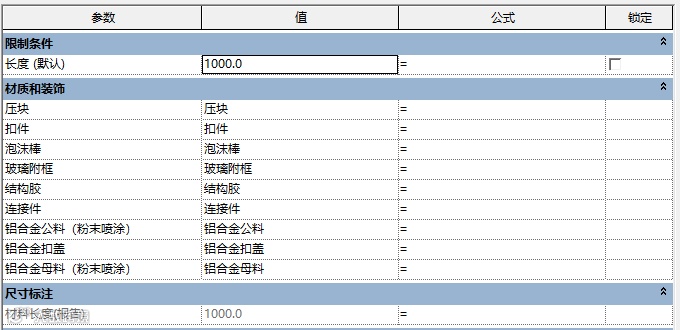

立柱系统组参数。组成立柱的系统的各杆件均采用拉伸创建，分别创建材质，为后期通过材质提取获得相关信息做好准备。
每日一族 I 族测试

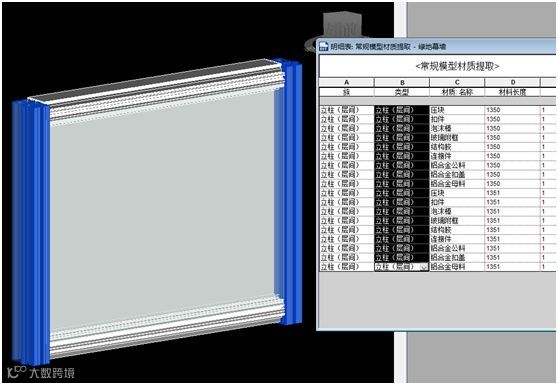

将立柱系统族同横梁、嵌板族在项目中进行组装，形成单块嵌板的幕墙项目。成组后，成为一片单元式幕墙版块。

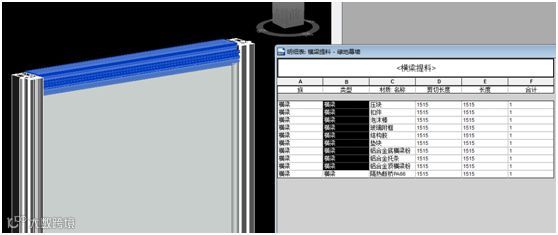

通过材质提取获得立柱系统组成构件的名称及长度。
