每日一族 I 导读
按正常创建族后载入项目，可以在项目中对构件进行尺寸标注。近期有粉丝反应已经标注好的构件在变更参数时，虽然标注的尺寸没有问题，但是标注的位置发生了较大的变化，调整系统族标注尺寸的类型参数，并不能得到有效解决。

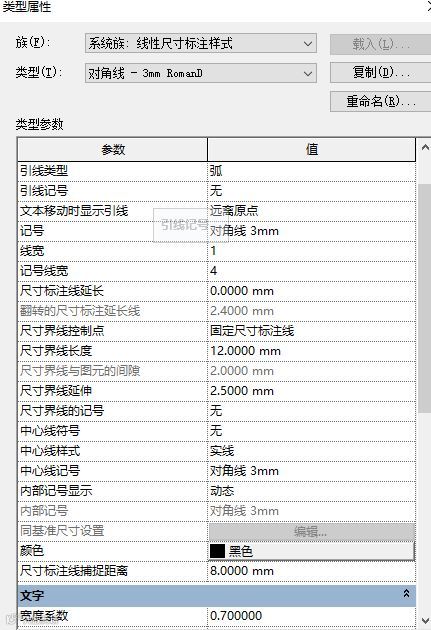

在项目中已经标注的尺寸偏离构件距离太大。尝试调整了系统族线性尺寸标注样式的类型参数也不能解决。即尺寸界限与图元间隙参数疑似存在问题。
为此，小编自行创建了一款基于线的线性尺寸标注族，将其嵌套到常规族中，即可让你创建的族自带尺寸标注载入项目。
每日一族 I 一种线性尺寸标注族
族样板：基于线的公制常规
族类别：建筑—常规模型
本族是用符号线创建的二维尺寸标注，因此只有楼层平面视图，其他视图无意义。

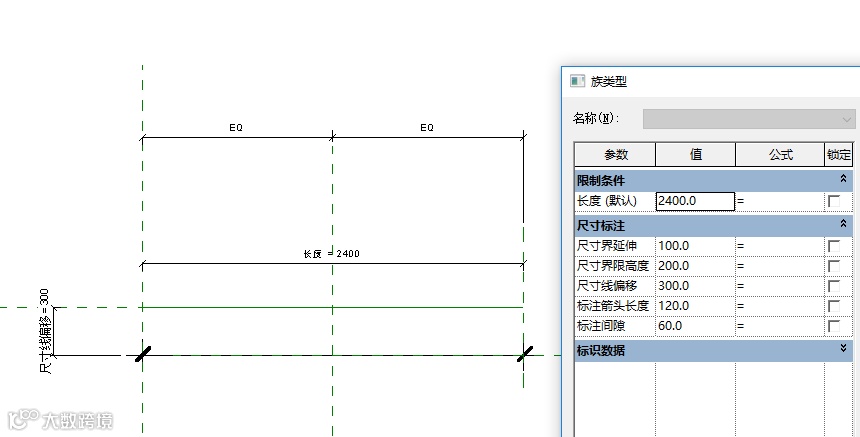

族：参照标高楼层平面视图
新建一个公制常规拉伸，将基于线的线性尺寸标注载入本族，并与相关参照平面对齐锁定。

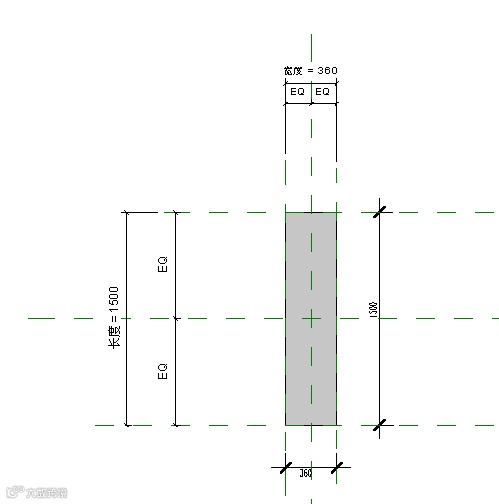

族：参照标高楼层平面视图

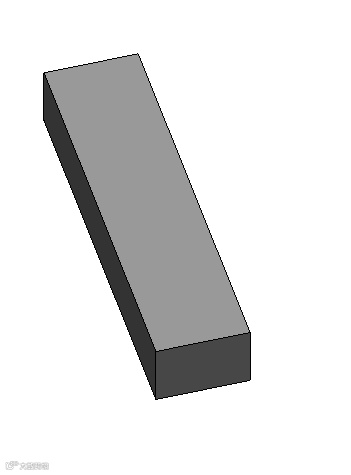

族：三维视图（好像也没啥意义）
每日一族 I 族参数

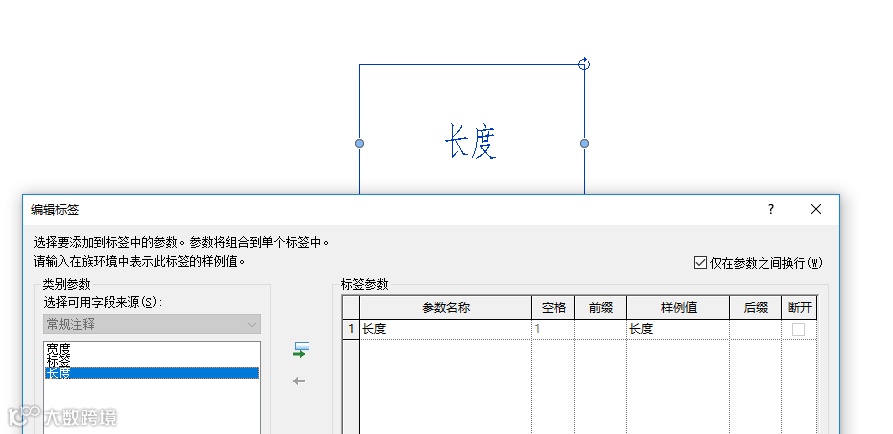

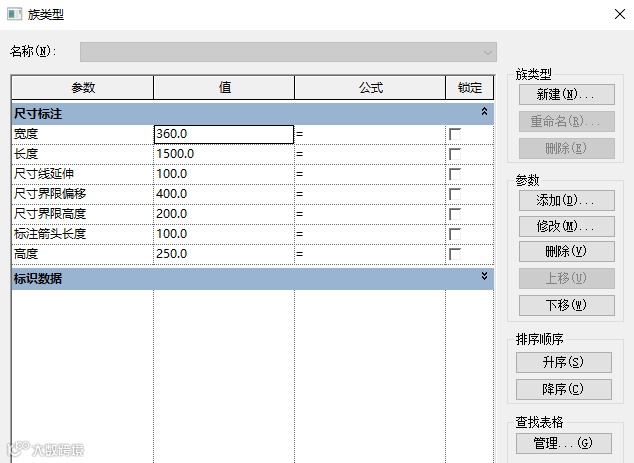

设置常规模型相关尺寸参数，并通过编辑基于线的线性尺寸标注族的类型参数与相关参数关联。其中重点就是添加尺寸标注的标签，标签值与常规模型参数关联。以确保尺寸标注与族的实际参数尺寸关联可参。
每日一族 I 族测试
总之，本族重点是采用符号线创建二维平面线性尺寸标注，让族自带标注载入项目，也是一个比较不错的尝试。设置好标准的绘图样式，是不是就可以．．．
