每日一族 I 导读

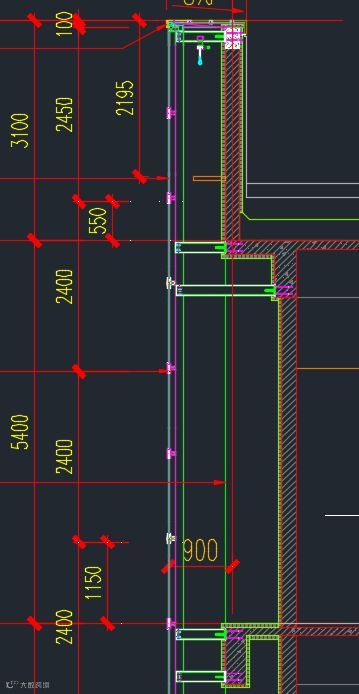

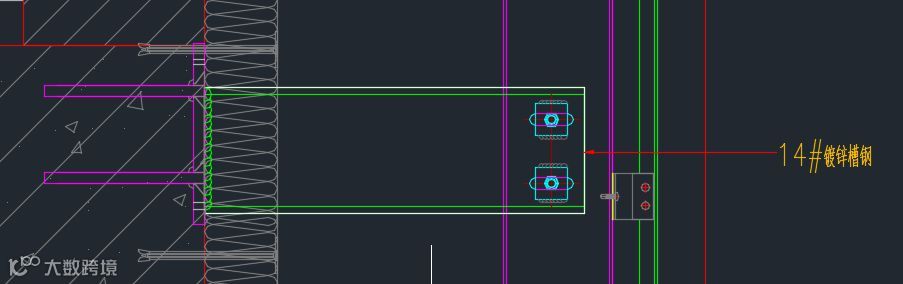

造型复杂的幕墙工程，大量转接件将幕墙龙骨与主体结构通过预埋钢板进行连接。如下图所示：
由于服务的项目幕墙体量大，转接件多且规格多样，特创建转接件族。
每日一族 I 一种幕墙转接件
族样板：基于墙的公制常规
族类别：建筑—公制常规

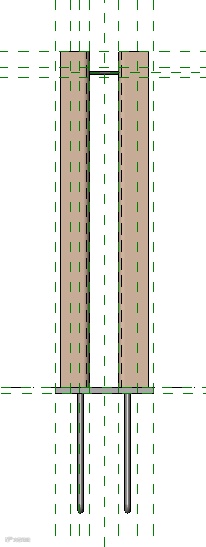

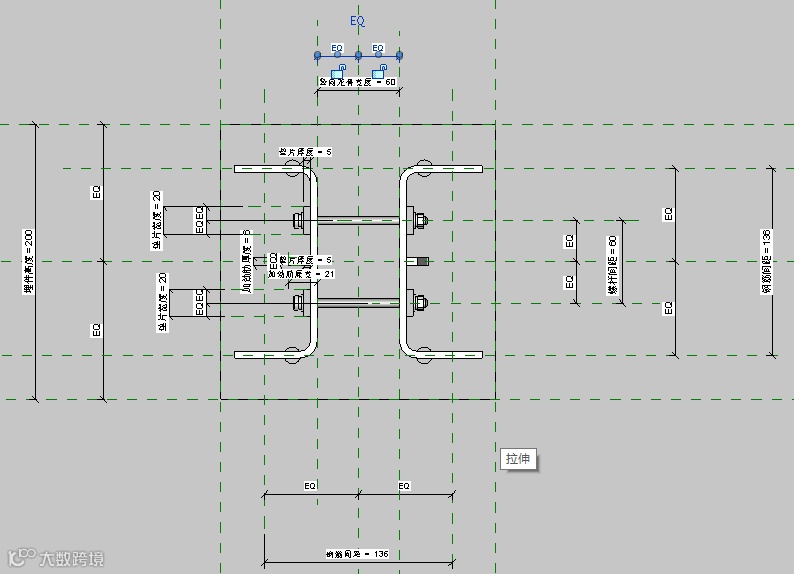

族：参照标高楼层平面视图
族：前立面视图
族：右立面视图
考虑到转接件开孔对材料用量没有实质性影响，本族未对转接件创建空心拉伸（开长条孔）

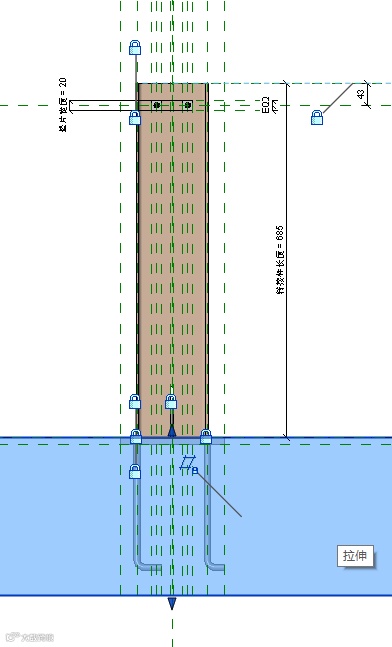

族：右立面视图局部放大

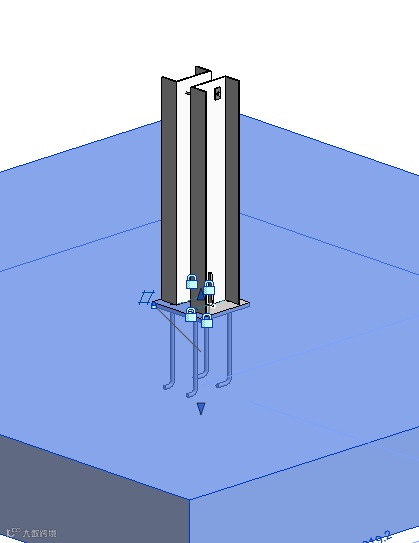

族：三维视图
本族中转接件采用了嵌套族结构框架。
每日一族 I 族参数

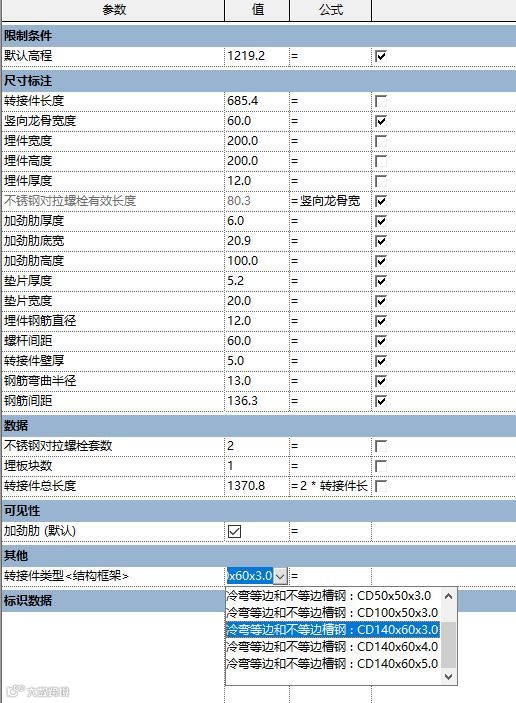

族参数列表
参数列表中常规参数采取锁定方式，亮点在于本族将转接件类型通过类型参数，将本项目可能用到的型钢类型载入相应系统族，通过类型参数根据项目实际进行选择。
每日一族 I 族测试
