每日一族 I 导读
服务的项目有许多部位采用的点支式玻璃幕墙，从立面看看不出有什么特点。

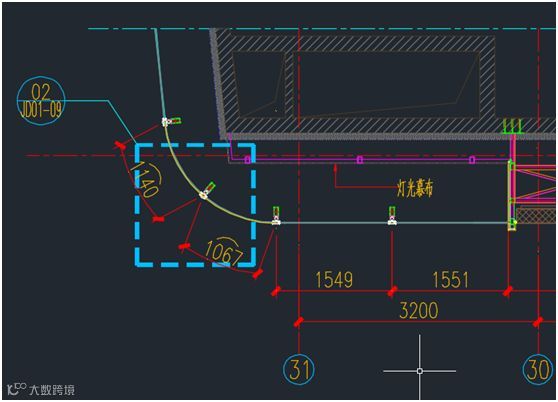

让我们看一下大样平面图（如下）。原来在拐角处玻璃幕墙均采用了弧形过渡，如此在模型创建表达上就存在一些难度。
具体采用哪种方式呢？
1、 采用常规的公制幕墙嵌板？小编曾经分享过这么一款圆弧幕墙嵌板，但存在这样的问题，由于幕墙嵌板族样板默认的幕墙分格为3000mm*4000mm， 对弧形弯曲半径有最小限制条件（R>1500mm）,对于弯曲曲率大的嵌板无法创建。
为了表达其他构造细节，如：附框、结构胶、中空玻璃密封胶、暖隔条等，需要设置很多参照线，费力，却实用性不强。
2、直接采用内建模型，不具有可复用性，尽管该转角使用，转到另一个转角未必适用，还需重新创建。
3、采用公制常规模型在项目中在于幕墙进行组装，这里的问题就会在后期明细表应用或其他应用是带来诸多不便。
因此，小编尝试采用自适应常规模型+公制常规模型嵌套到公制体量的方式，进行创建，现将该族分享给各位。
族样板：概念体量—公制体量
族类别：建筑—体量
族：三维制图

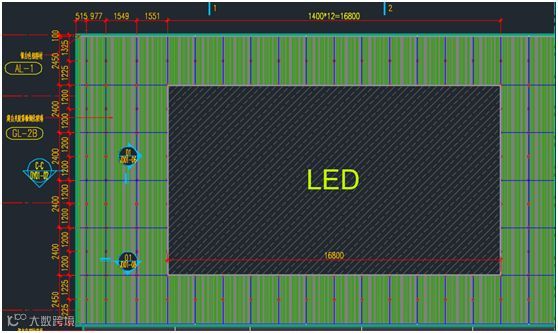

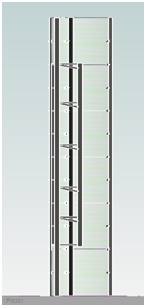

族： 东立面视图

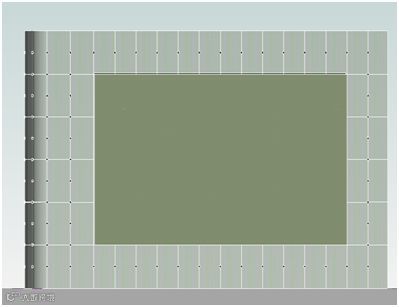

族：南立面视图

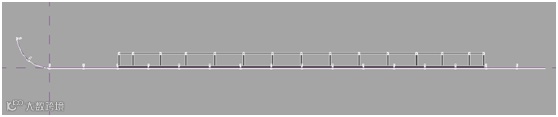

族：标高楼层平面视图

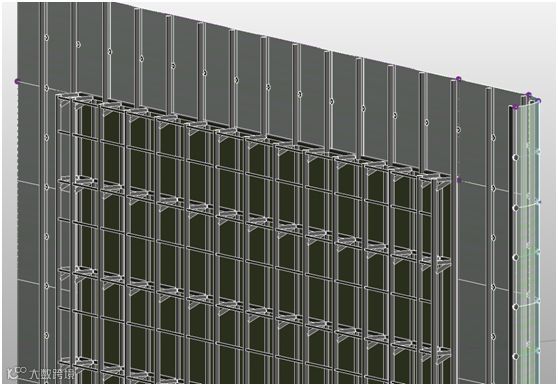

族： 局部LED屏龙骨布置三维视图
本幕墙的重点在于弧形幕墙部分的创建

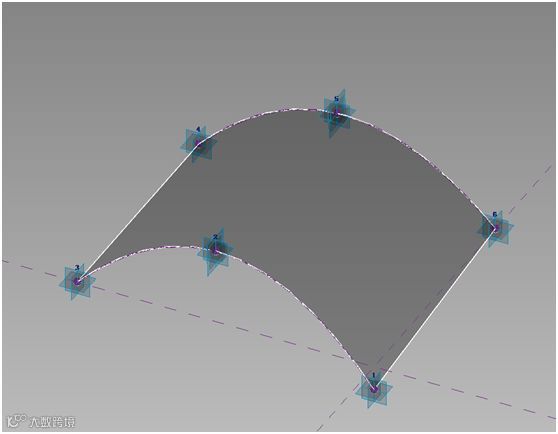

族样板：自适应公制常规模型

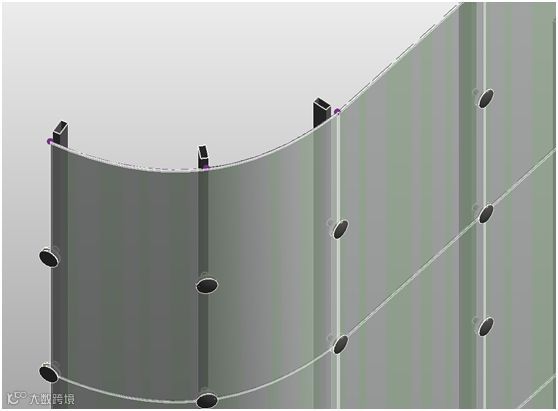

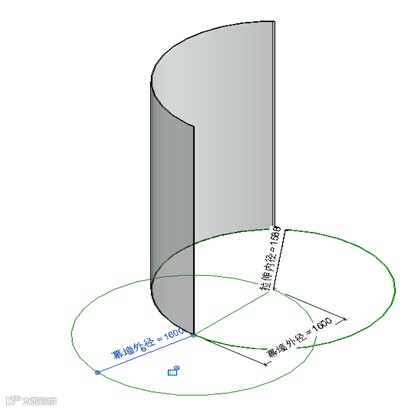

自适应族弧形幕墙部分三维细部
体量族创建

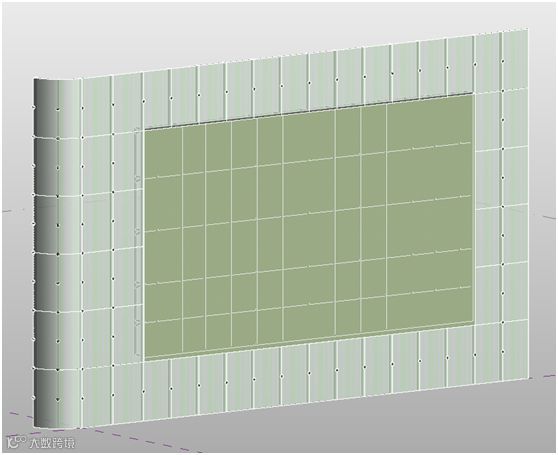

弧形幕墙revit模型

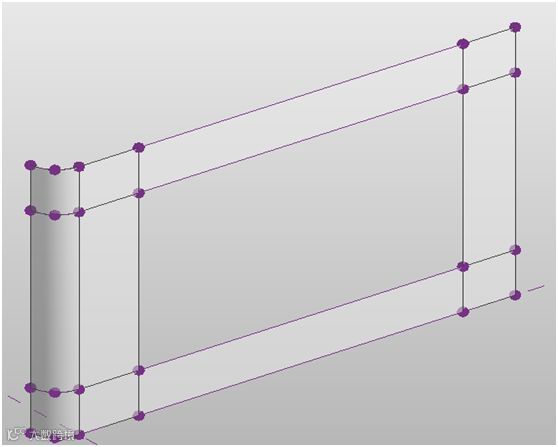

使用体量族绘制出弧形幕墙并进行分割表面，幕墙嵌板则使用自适应公制常规创建（如下图）：

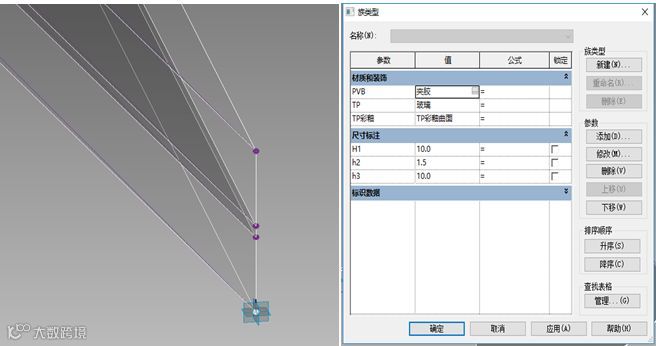

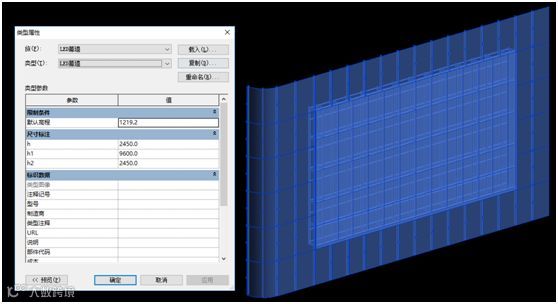

相关参数设置如下表所示

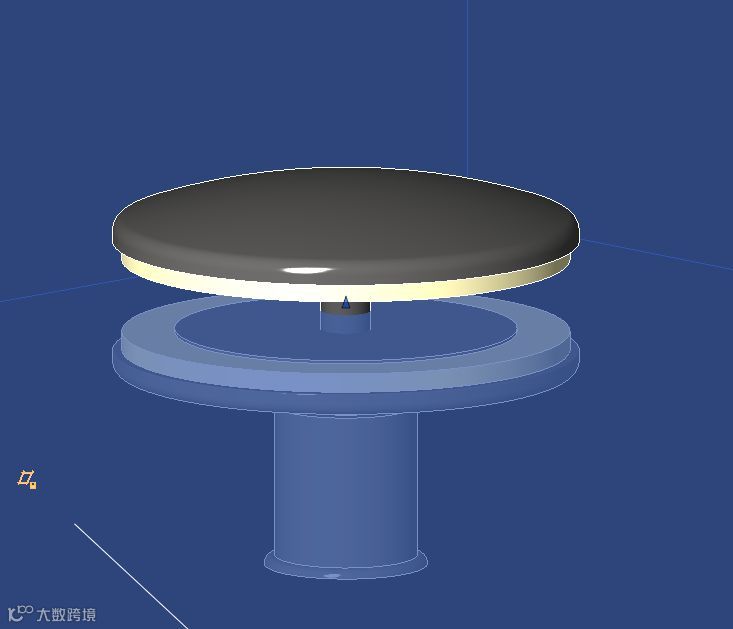

驳接爪采用的是基于面的公制常规，设置共享后嵌套到体量族中。
方钢管龙骨等均为基于线的公制常规模型，设置共享后载入体量族
族测试：建筑—体量

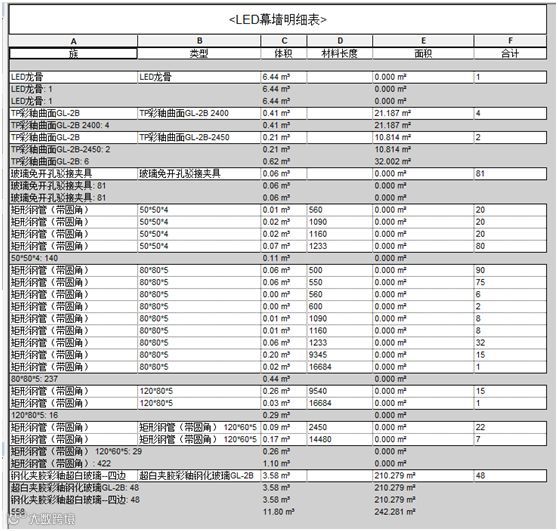

经族测试幕墙嵌板面积、长度等工程量与族中的量一致！
