5月15日我们分享了一款公制体量采光顶钢架，有粉丝问起面板的问题，今天我们就把这款自适应玻璃面板分享给大家。
本工程采用夹胶中空玻璃。
之所以没有称该面板为幕墙嵌板是因为该族创建采用的族样板文件不是公制幕墙嵌板，本身这个工程是用体量创建，并非采用幕墙。
每日一族 I 一种自适应公制常规夹胶玻璃
族样板：自适应公制常规模型
族类型：建筑—公制常规

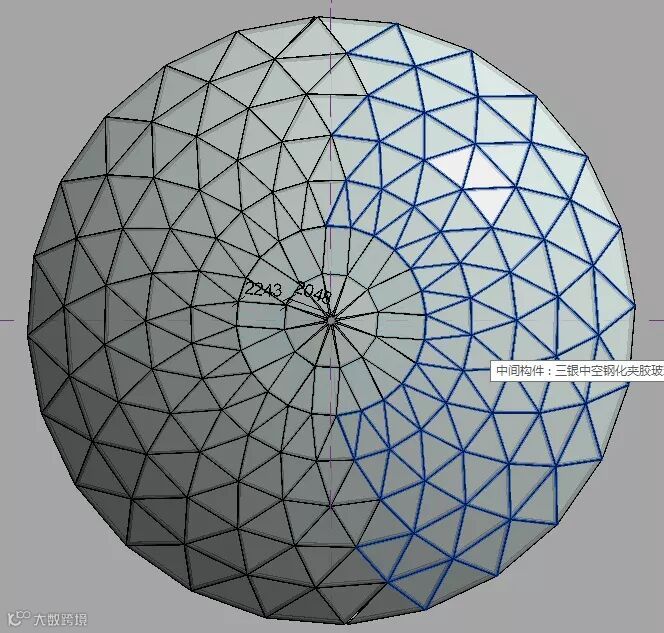

族：参照标高楼层平面视图

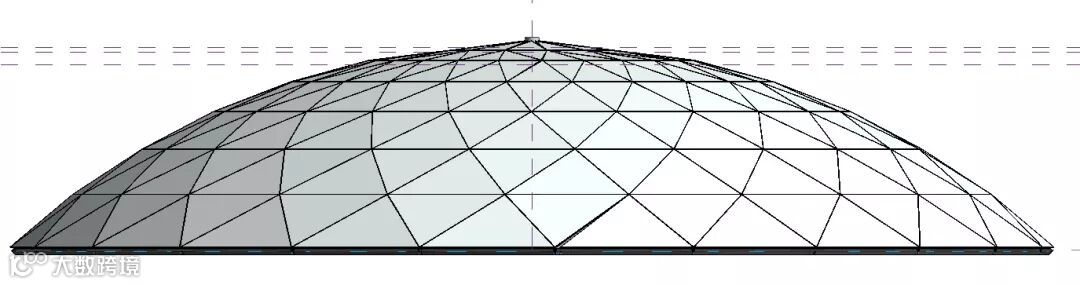

族：东立面视图(其他立面一致）

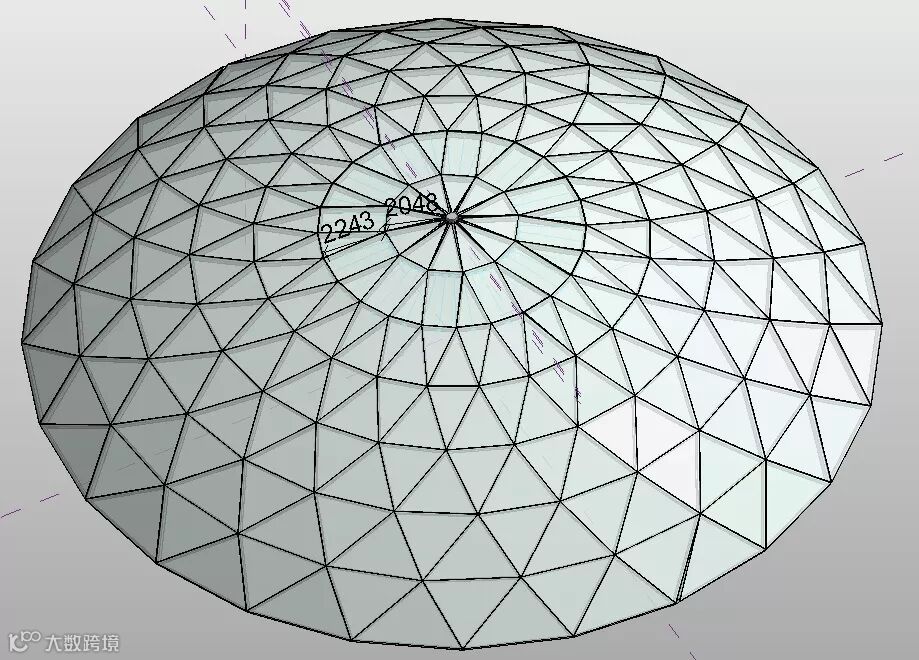

族：三维视图
以上为自适应公制常规玻璃面板族嵌套到公制体量族中，并设置了共享。

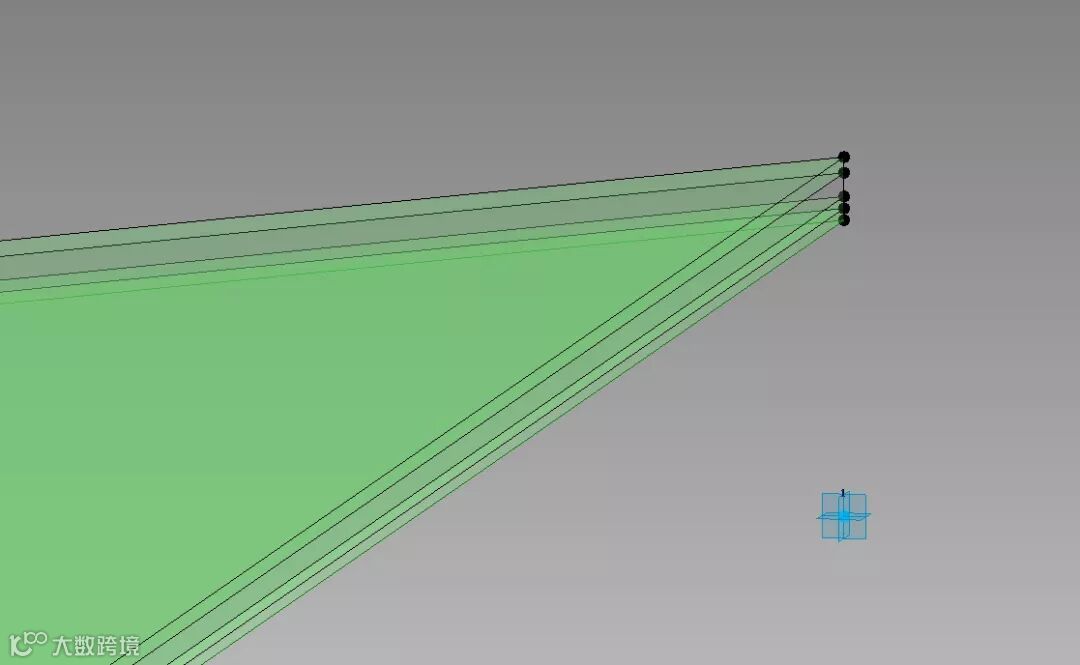

现在我们看一下这款自适应公制常规族
自适应族添加玻璃及中空厚度厚度，以便统计玻璃面板体面积，因此小编为该自适应族设置了共享，并设置材质参数。
每日一族 I 族参数

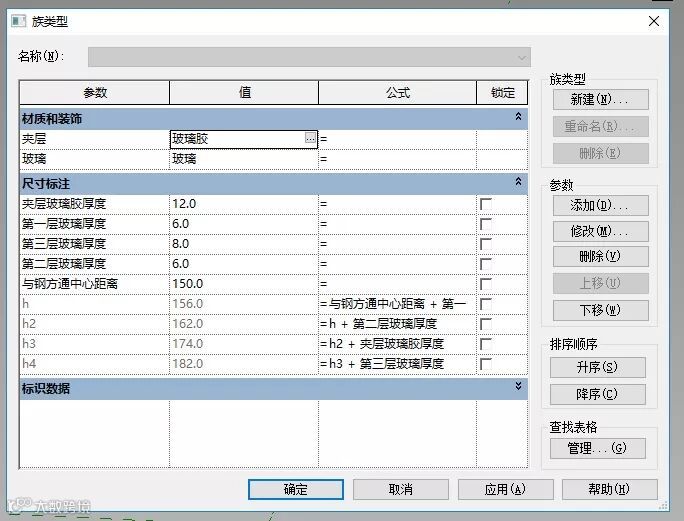

族：参数列表
为适应后期对玻璃面板的优化变更，小编为玻璃面板设置了不同的材质层，并设置不同材质层的厚度及与钢方通中心距离参数。
每日一族 I 族测试

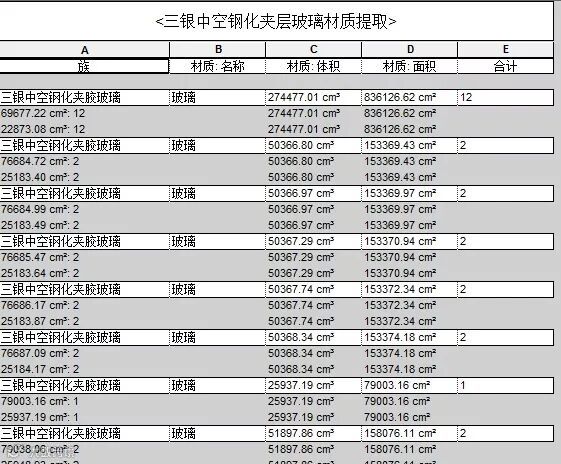

载入项目统计出玻璃面板面积，其实统计体积没啥意义。
不同材质的玻璃嵌板逐一核对面积正确。

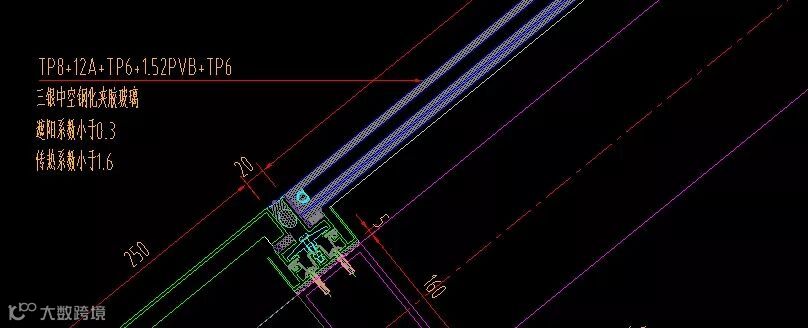

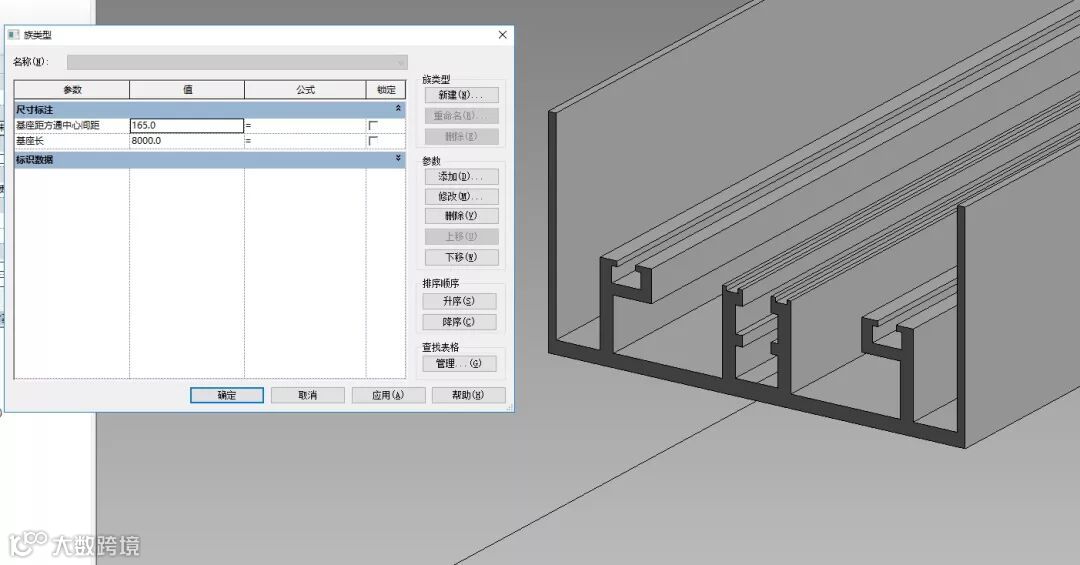

下面来做一个复杂截面的自适应公制常规模型，中空夹胶玻璃的安装支座：
此构件为钢方通上部的铝型材基座部分！

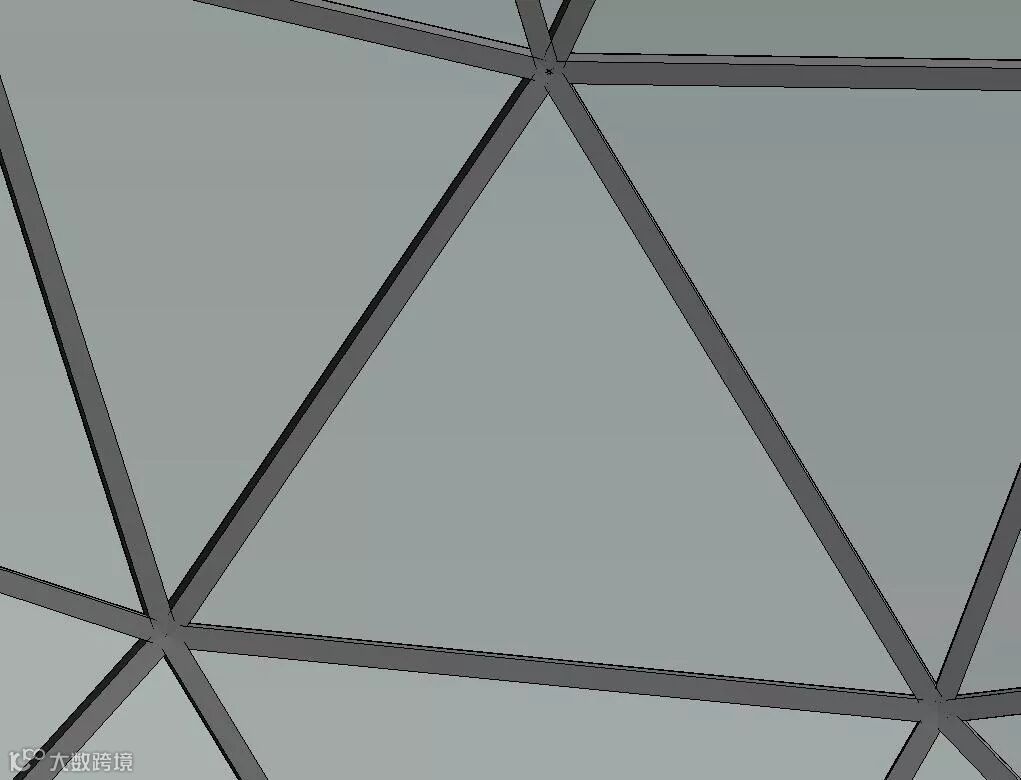

给这个采光顶来个特写
