每日一族 I 导读

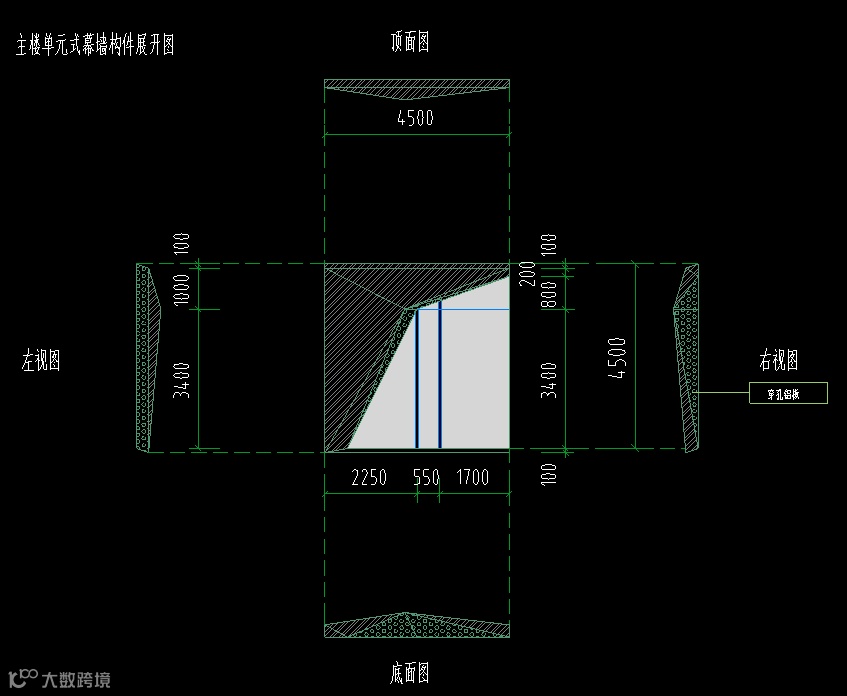

笔者有幸看到一份幕墙方案图纸，其中塔楼标准单元幕墙造型相对复杂。下图即为主楼单元式幕墙构件展开图。
以上图纸很难想象该构件的实物表达，该构件在主楼立面布置如下图所示：

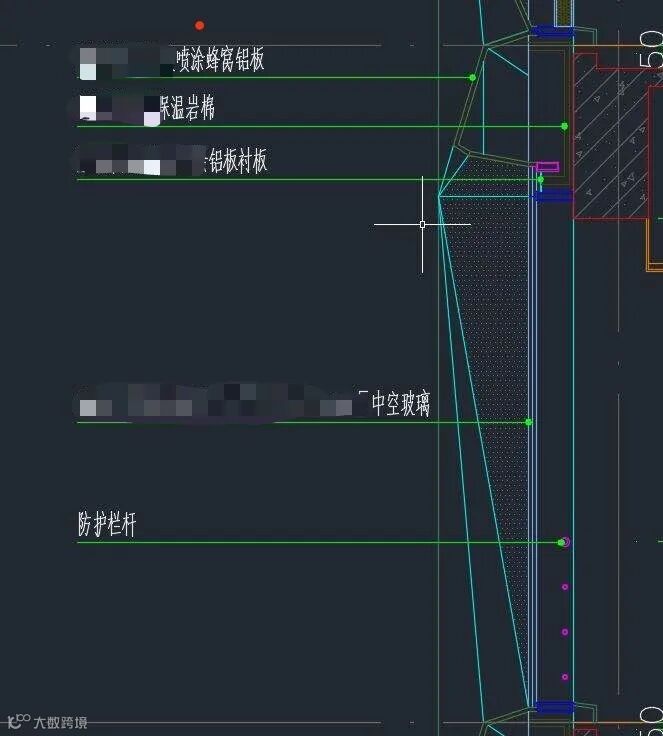

结合墙身大样，似乎可以对该构件有较为清晰的认识。（为保护设计知识产权，部分注释做了处理）
该项目设计可以算是用心之作。
作为相对复杂的建筑幕墙表现，需要利用现今建筑工程领域新型信息化技术——BIM技术，予以展示。
如果您还未想象出来，该构件的形状，那让我们用一个族将他表达出来。
每日一族 I 一种一种造型复杂的组合幕墙单元
考虑到主楼单元版块均为标准构件，因此该构件不对几何尺寸设置参变参数。

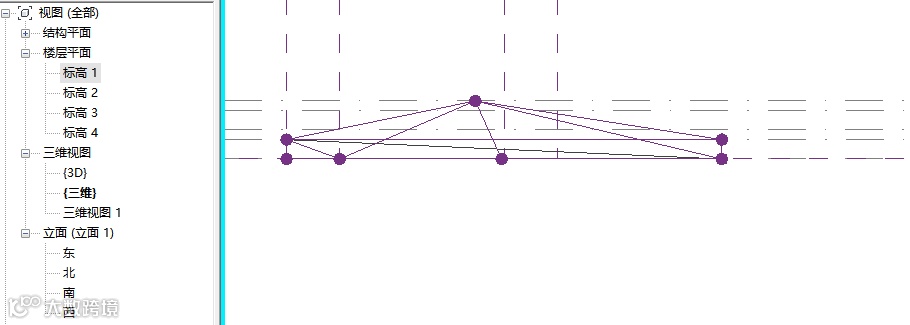

采用公制概念体量创建该构件族。首先根据构件所表达的饰面的空间关系，分别设定标高及参照平面，并就各标高的平面视图范围进行设定。并依据图纸设定好各饰面边界关键控制参照点。

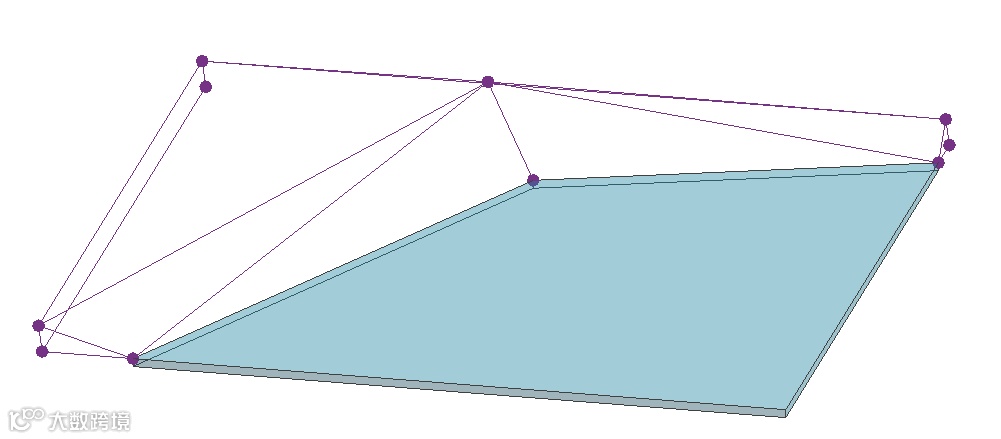

根据构件展开图采用模型线创建各饰面参照点间的样条曲线，及饰面的边界线。选取创建的闭合的样条曲线，生成“面”实体，并赋予材质。如下图所示，首先创建了玻璃幕墙面板的形体。

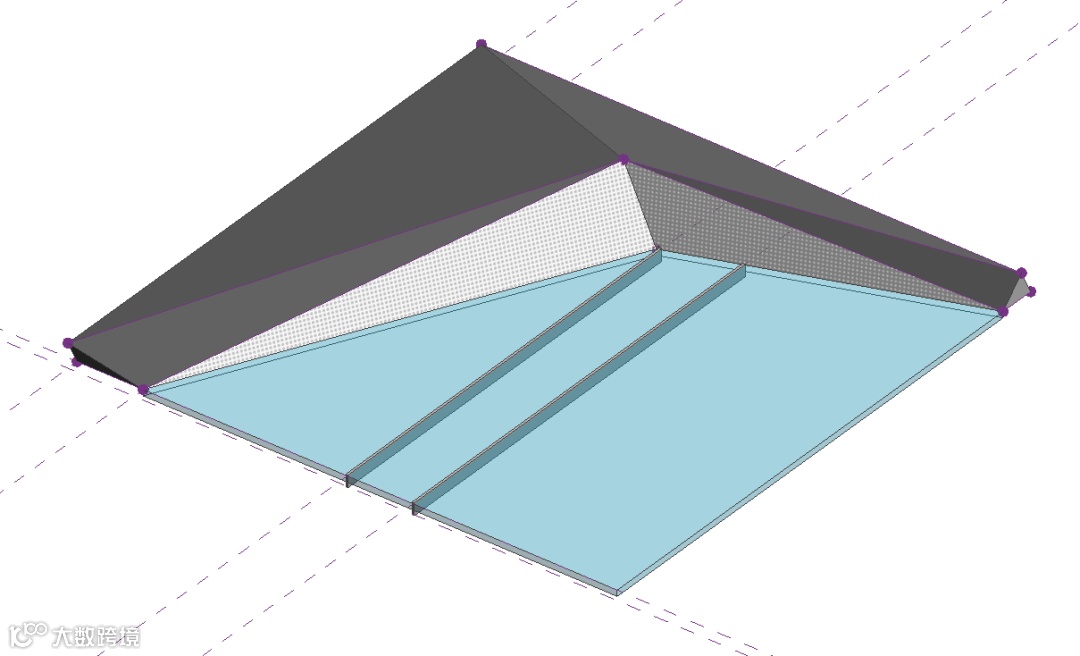

然后，以此创建其他各面型材，并赋予材质。

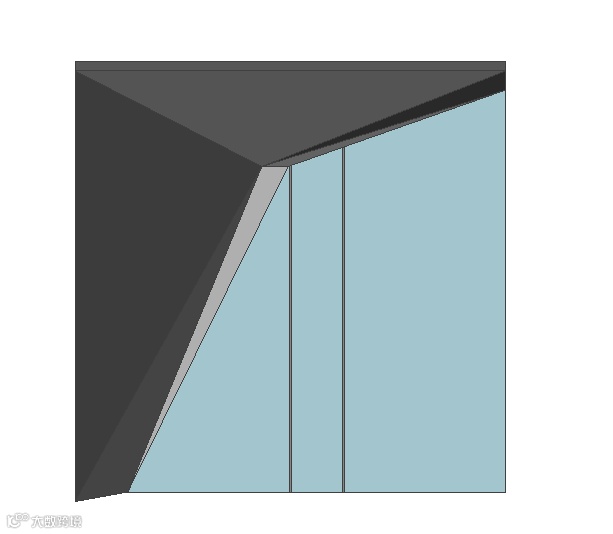

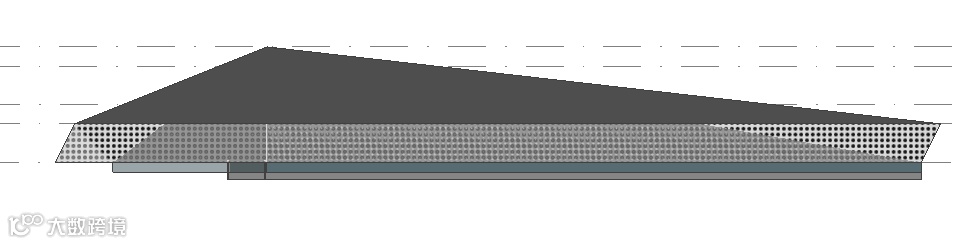

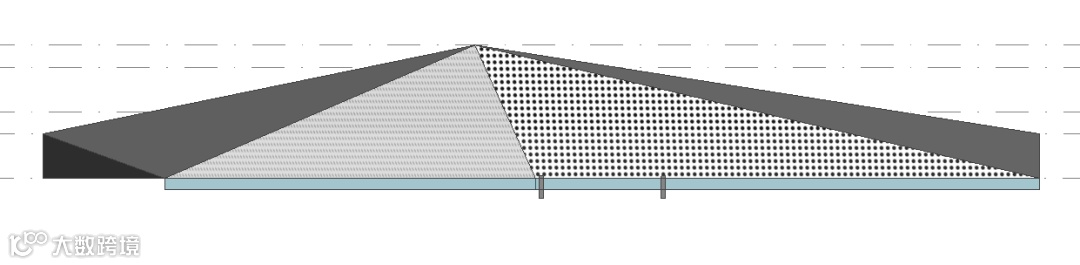

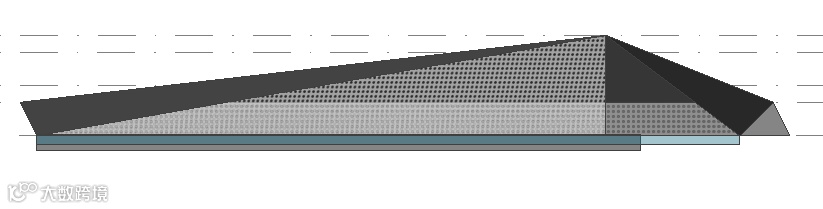

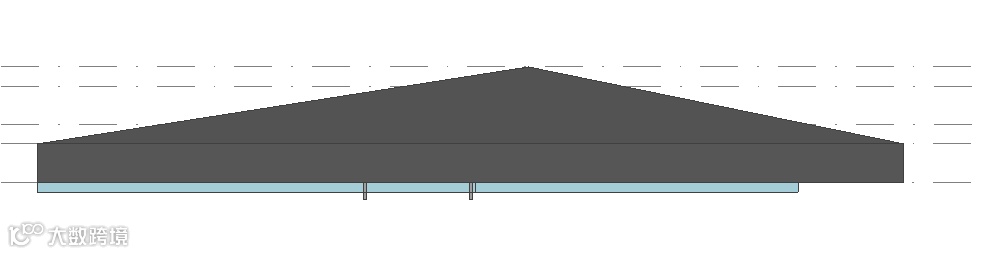

暂时尚未看到施工图，幕墙安装节点大样图尚不得知。暂时该构件只能表达到相对粗略的程度。构件各二维视图如下所示：
右立面视图
前立面视图
左立面视图
后立面视图
俯视图
每日一族 I 总结
通过该族可以看出Revit具有一定的异形形体表达的能力。对于相对异形的门头、采光顶、异形构件等均可采用体量表达的方法实施。
构件是多种材质面板组合的幕墙单元构件，需分别对饰面进行创建，保证了设计效果表达，并对后期通过材质提取统计各面板工程量具有一定实际意义。
以我们经验来看，微孔铝板可采用材质贴图的方式进行，可有效避免模型数据过于庞大，严重影响电脑运算效率的情形。

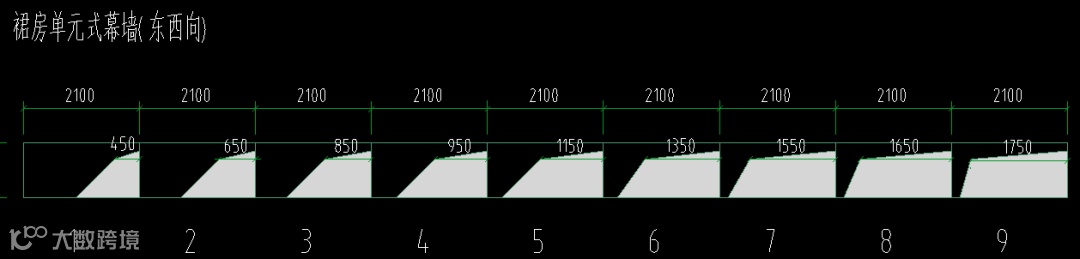

在项目中，裙楼的同类型单元幕墙构件，采用了渐变效果，玻璃幕墙（浅灰色填充表示部分）随轴线走向逐渐变化，如下图所示：
作为该类构件，则需要在玻璃幕墙的面板工作平面内设置面板边界关键控制参照点的参变。在此，不再赘述。
感谢热心粉丝提供图纸素材。若有侵权，请告知。我们会及时删除。
