本公众号昨日分享了《一种六角头自攻自钻螺钉族》。今日继续分享系列五金件族—

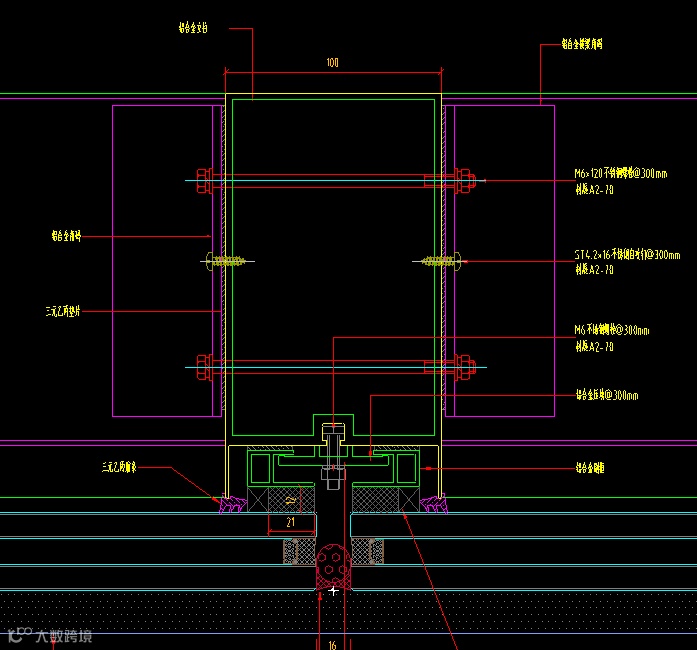

六角头螺栓。该五金件在工程中使用非常广泛。比如：幕墙工程中的结构转接和构件装配；
钢结构工程中各种构件连接以及各类设备中组装装配。

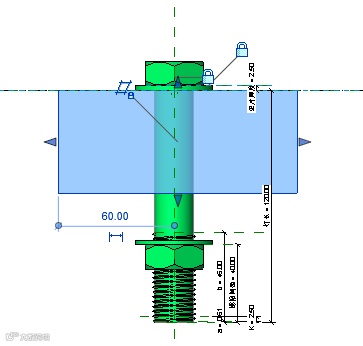

为此，我们创建了该螺栓的族。先看看他的样子。请自动忽略材质表达。
每日一族 I 一种六角头螺钉
作为螺钉螺栓类的五金件，均采用基于面的公制常规模型制作即可。

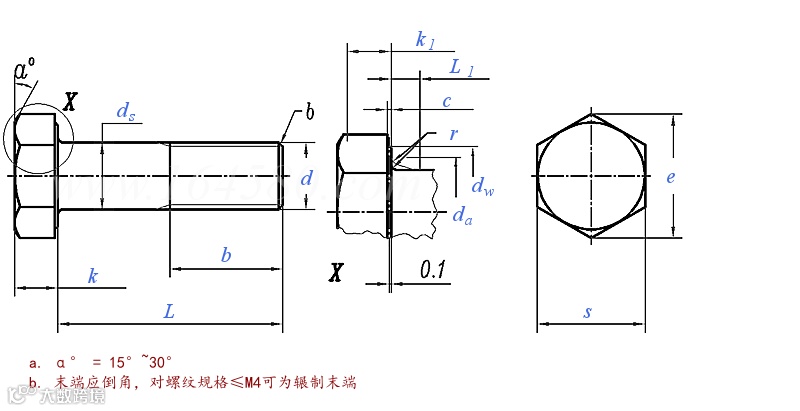

step1 通过查找GB /T 5782 - 2000 A级和B级六角头螺栓，确定了该五金件的国标规格型号。
因为其应用广泛，所以其规格从M1.6—M64均有涉及，应该不会涉及到非标产品。因此，该族也未进行各族类型的匹配。
step2 研究族的形体创建方法。其实在创建一种六角头自攻自钻螺钉族时，我们就对一些形体进行了分解，在这里仅仅是根据螺栓实际进行重新组装装配即可。

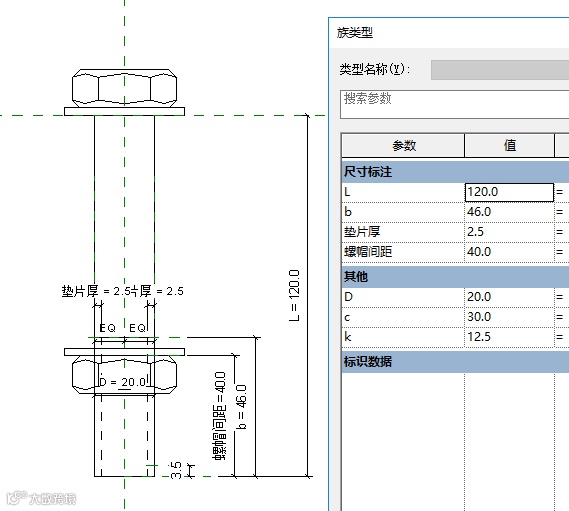

作为详图项目族，也是按照国标表达方式进行创建。然后嵌套到母族中，并将相关参数关联。这样就保证了二维详图表达同形体三维表达的一致。

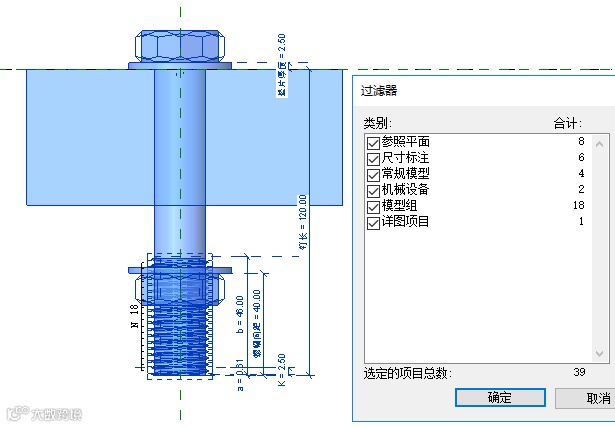

step3 创建模型形体。形体创建的方法无非就是拉伸、旋转、放样融合、空心等。关键是使用已经创建好的形体“零件”进行重新装配。而参数关联则是通过读取表格的方式进行赋值。
每日一族 I 总结
该族作为一个零件，可以单独使用，也可嵌套到构件族中使用。

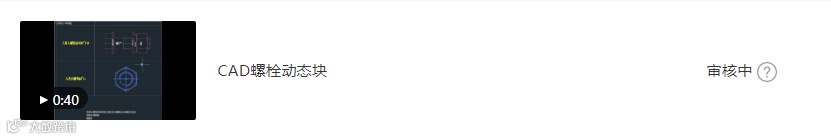

其实，CAD大神们做了很多的参数化的动态块，来对该五金件进行二维表达。除了表达，似乎再也没有更多的使用价值。这里本计划上传一个视频，结果一直无法审核。请关注微信视频号RevitFamily观看。或许有推文没有表达的内容，敬请关注！
