每日一族 I 导读

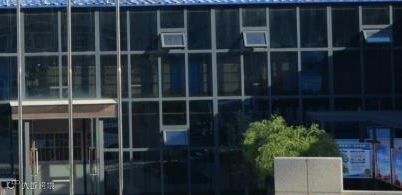

在模型创建过程中，总会碰见一些问题。问如下图所示，幕墙开启扇开启角度参数如何添加？
小编第一时间考虑就是，给开启扇添加角度参数有什么实际意义吗？不宜怀疑，客户要求的参数就是要添加上，并且要绝对可参。
公众号曾经分享过具有开启角度参数的平开窗，以及一些公制常规模型。但是他们的样板很多参照平面可以自由设定。
但是如果是公制幕墙嵌板添加开启角度参数，是否可行呢？如果可行该如何创建呢？今天，小编就给大家分享一下具有开启角度参数的幕墙嵌板。
每日一族 I 一种带有开启角度的幕墙嵌板
族样板：公制幕墙嵌板
族类别：建筑——幕墙嵌板
首先要说明的就是，该构件虽然是窗，但是采用的是幕墙嵌板族样板，明细表统计的时候就要统计建筑—幕墙嵌板。若想用窗统计，则需要采用公制窗—幕墙的样板。

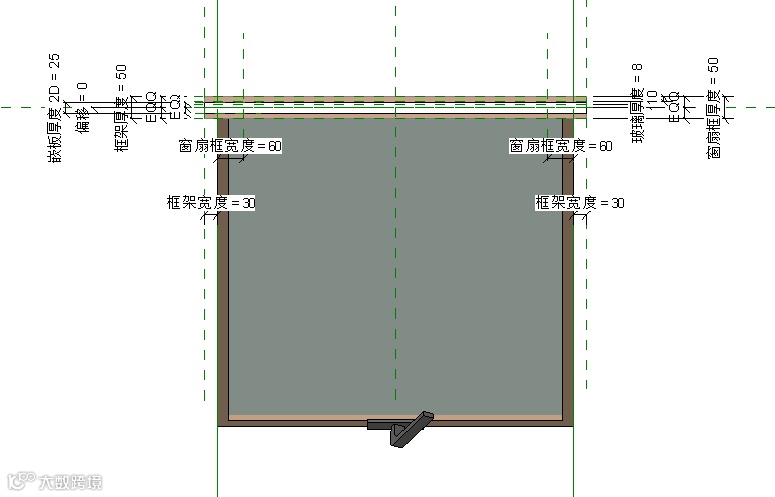

族：参照标高楼层平面视图
由于已经给该族设定了开启角度，所以看着执手的位置高出边框！

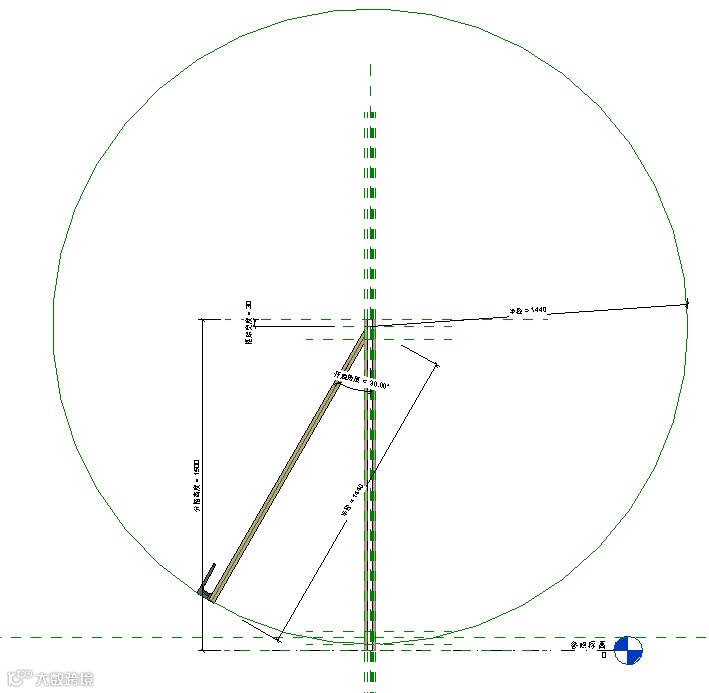

族：内部立面视图
本图大大的圆圈其实是一个参照线，其作用就是控制开启扇端部行动轨迹。
族：右立面视图

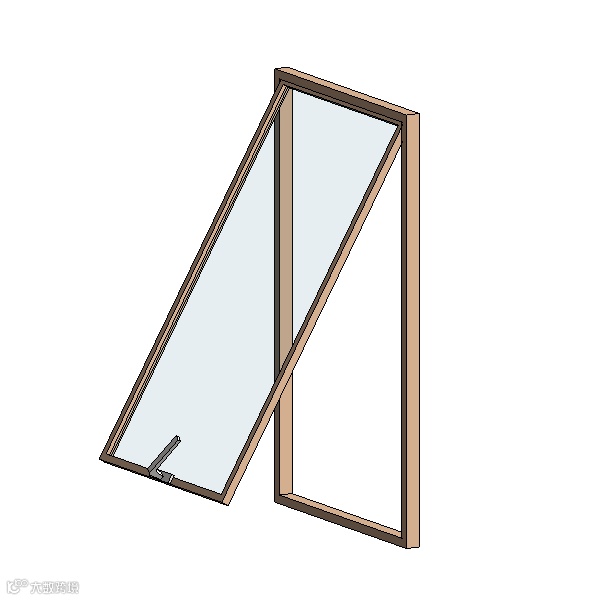

族：三维视图
基于幕墙的族样板，比如公制窗—幕墙、公制门—幕墙、公制幕墙嵌板都有载入项目自适应幕墙网格的特点，因此很受建模爱好者欢迎，很多时候都会应用于内装修某些分项工程中，特别具有一定规则分格表面的装饰分项中。
每日一族 I 族参数

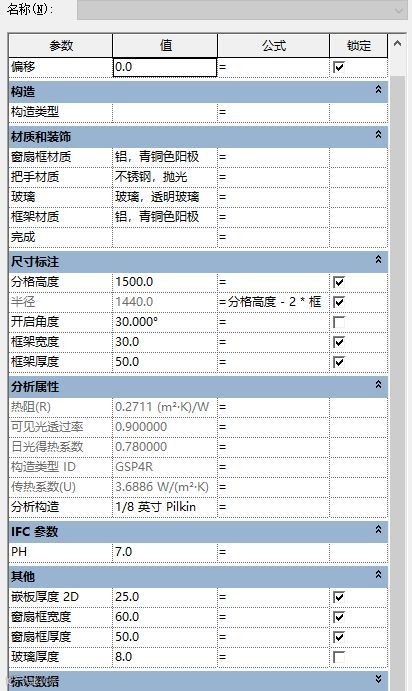

族：参数列表
与以往不同的是，这里添加了能量分析属性的相关参数，具体怎么应用这些参数，还需要研究，可能会用于节能验算。该类参数与材料本身的物理性能有关。
每日一族 I 族测试

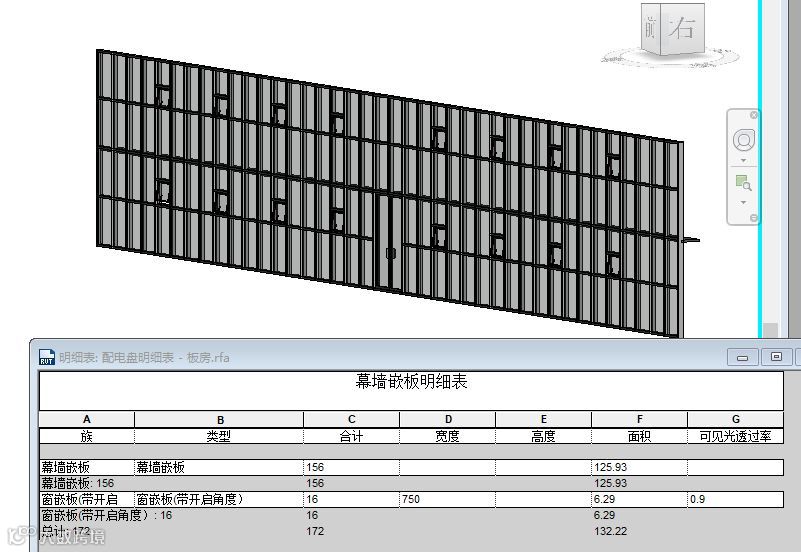

载入项目，创建的该幕墙嵌板并没有完全自适应幕墙网格，特别是高度方向。
就连小编自己也严重怀疑，因为开启的原因，确实高度方向在族中很难锁定，因此小编，特意给族一个类型参数，载入项目之后根据幕墙网格高度手动输入。

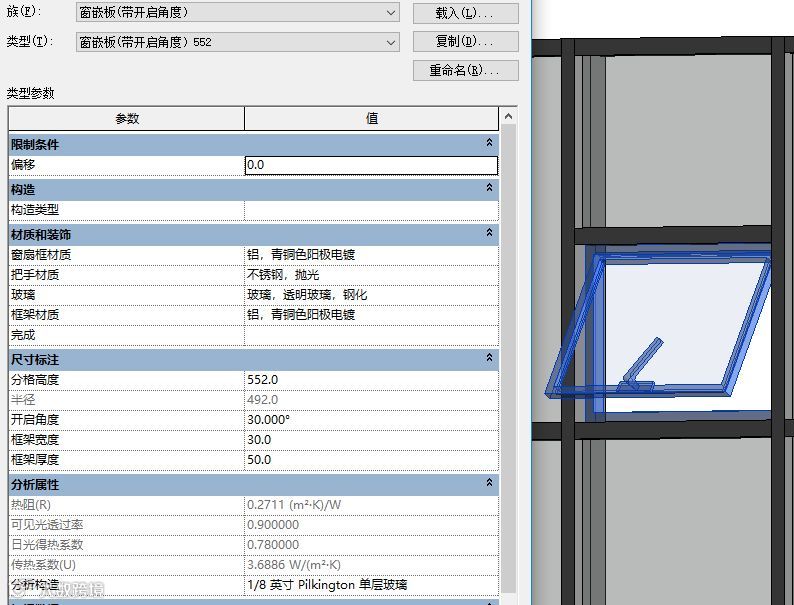

是的，将分格高度按实际项目中的网格高度，创建新类型就可以了。本有统计出角度参数，很遗憾，明细表没有该字段。因为添加参数的时候角度设定为族参数，这是无法在明细表中出现的字段。
怎么办呢？该族，添加“角度”共享参数，数值采用公式编辑使其等于“开启角度“。注意，名字不能重复。小伙伴们可以自行尝试。
