提到BIM算量，一般就是应用BIM进行简单的工程量统计，比如：使用Revit明细表及材质提取功能提出软件计算得到的工程量数据。而本次要分享的是，某项目通过设计模型和Dynamo程序一键生成满足预算要求的国标清单的研究案例。
1、从传统算量思考依据BIM模型一键生成工程量清单的可行性
传统的算量流程是设计院先完成施工图纸，咨询公司在施工图纸基础上进行描图或者二次建模，在导入到算量软件中，国内常用的就是广联达系统计量软件，通过套定额等方式经过计算生成工程量清单。BIM算量的方式以三维设计为开端，在设计模型的计算上，自动提取模型数据并计算直接生成工程量清单。

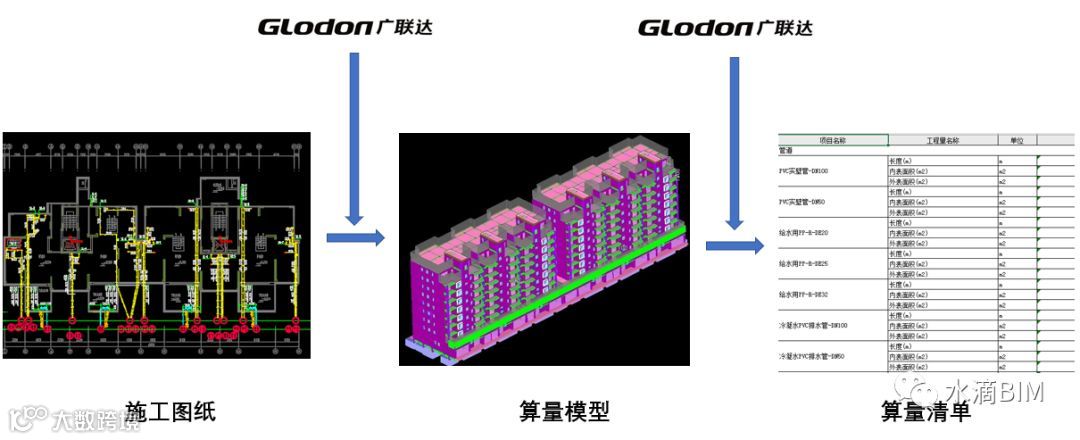

传统算量模式
BIM算量模式

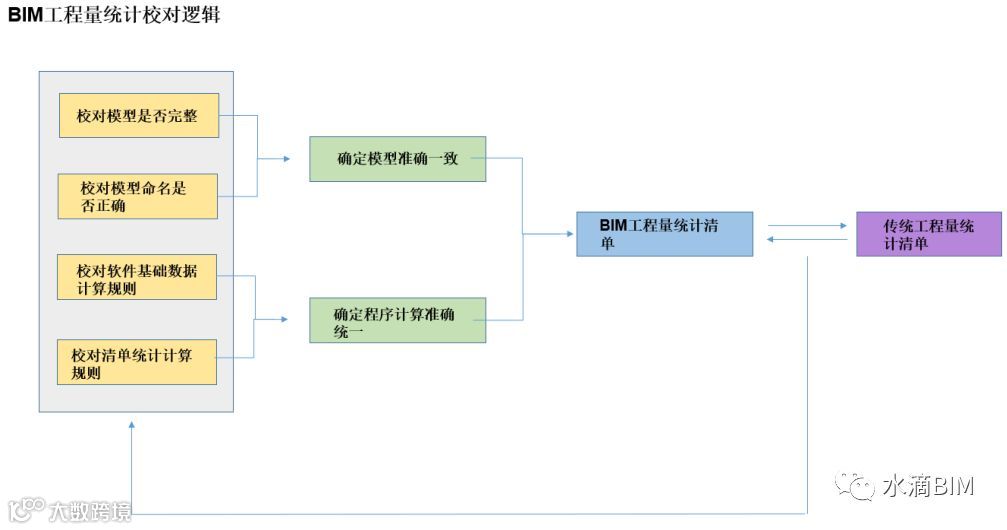

通过一定的建模规则和自定义的建筑构件完成设计模型，再根据国标清单的计算要求开发二次程序，提取模型中的建筑数据，根据要求进行扣减等计算，再输出工程量清单。最后通过和传统算量方式的工程量对比，确定算量的准确性。
2、探索案例

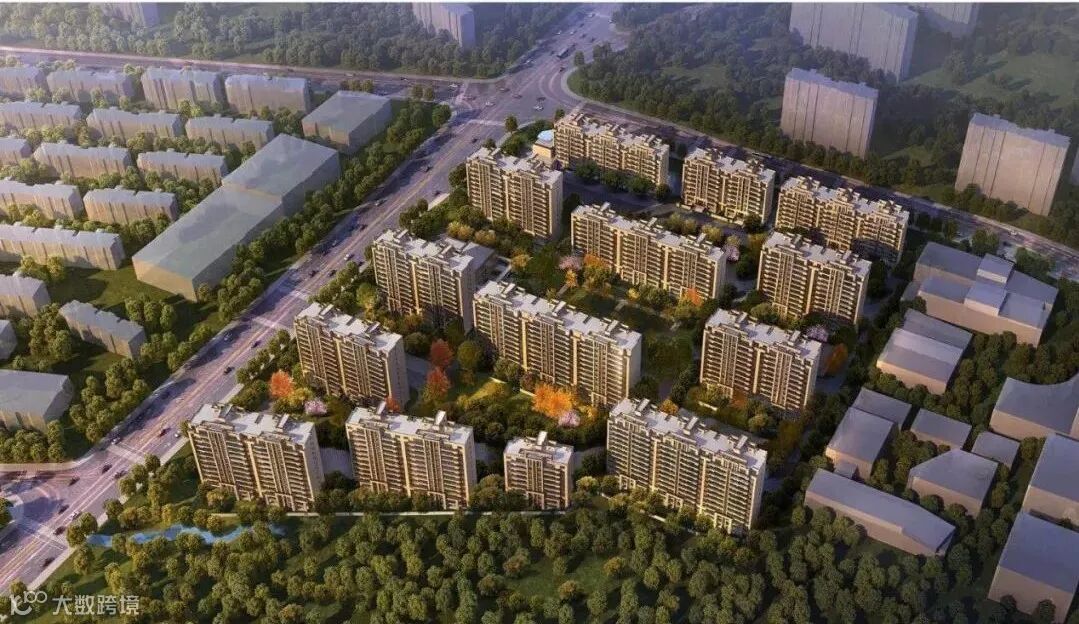

（1）项目概况：规划总用地面积73855.30平方米，总建筑面积174451.4平方米，容积率1.8，绿地率36.02%，停车位1212个，定位高端住宅产品。项目规划阶段由BIM咨询公司提供基于BIM技术的三维漫游和方案推敲，在此基础上进行了BIM的深度应用—工程量清单统计。

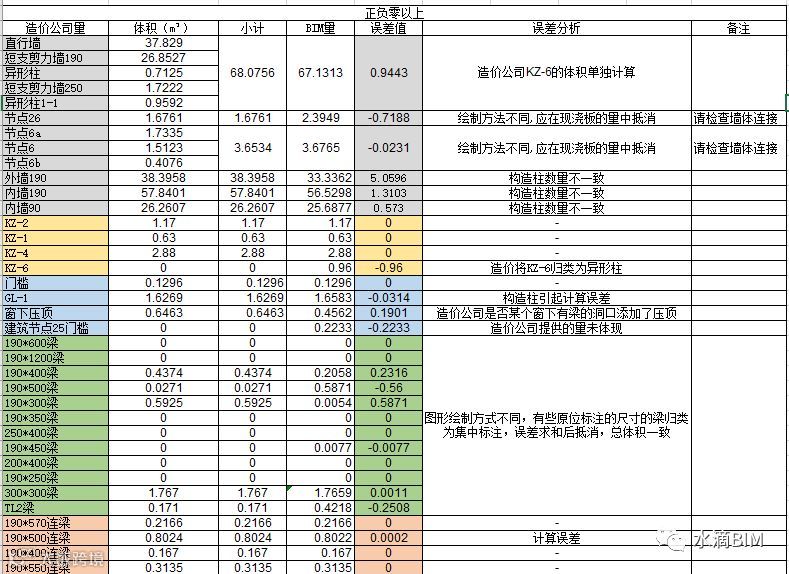

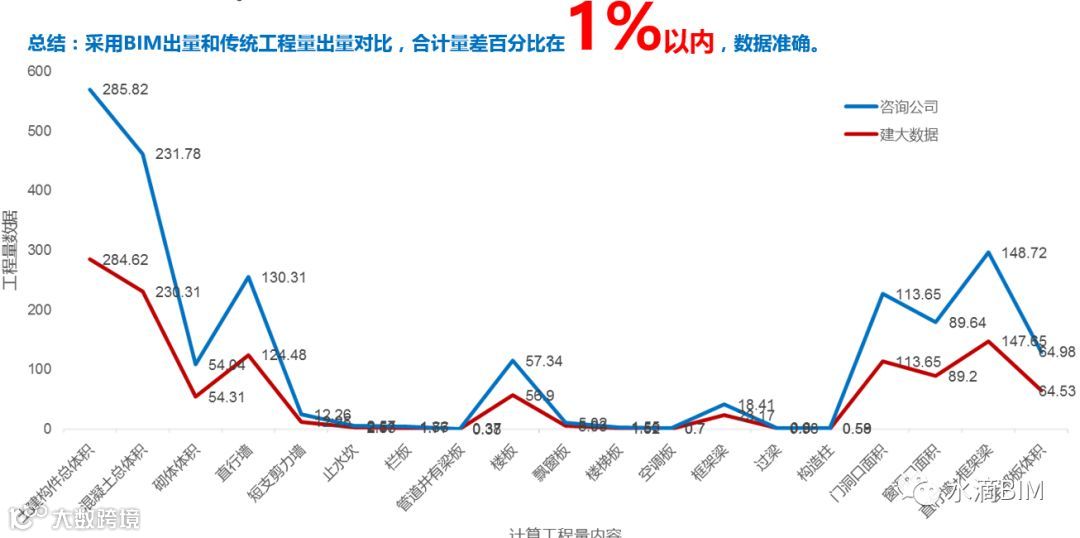

BIM算量成果：BIM算量数据和传统算量数据对比误差小于1%
合计数据对比

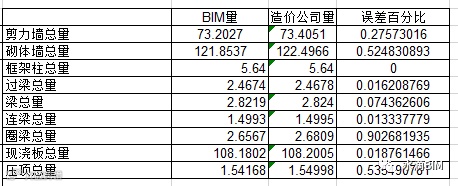

土建算量数据对比

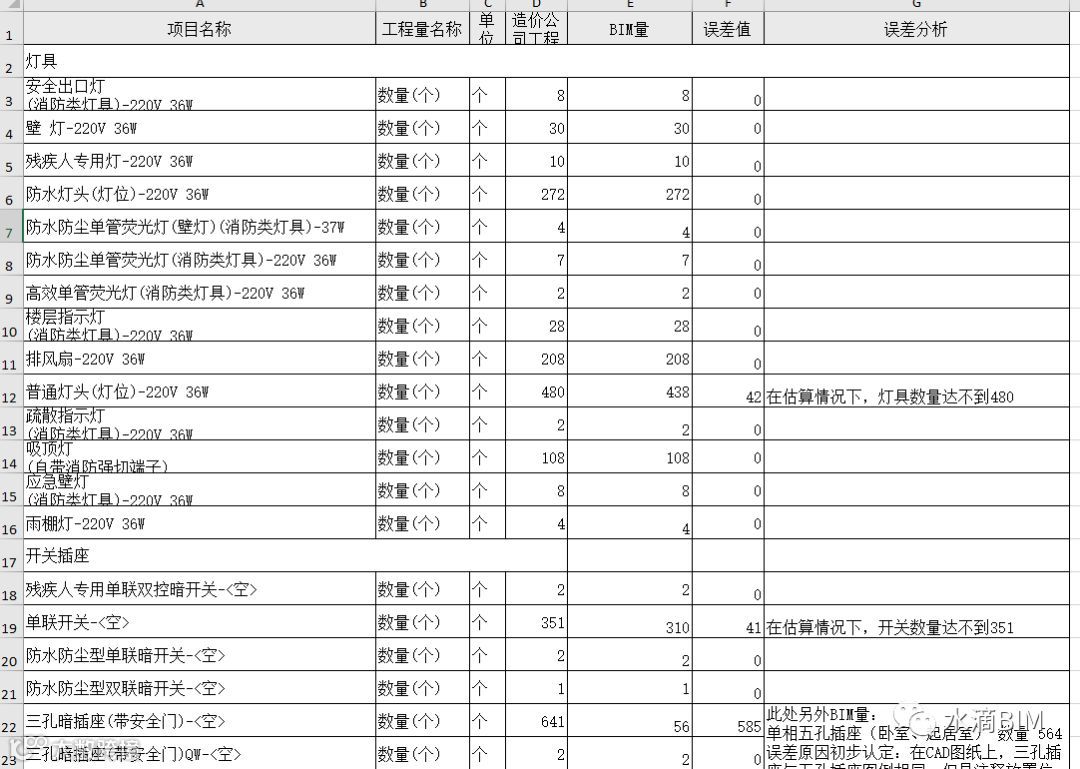

设备算量数据对比
3、BIM算量的意义及过程
（1）可以在正式出图前控制设计限额，降低建造成本。
（2）无需等造价公司给出工程量清单在进行招投标，缩短招投标时间，提升项目运维效率。
（3）从正向设计开始，进行精细化的三维协同设计，减少设计变更数量，提高建筑质量，降低建造成本。
此次算量选择了比较典型的A8#楼作为案例，作为干货满满的技术贴，下面为大家详细介绍算量的流程及要点。

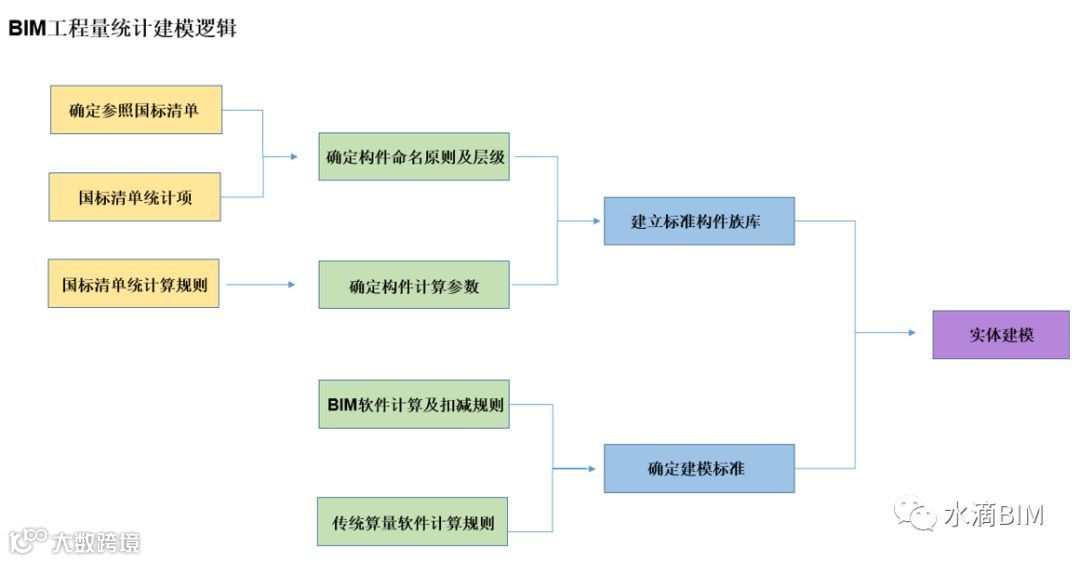

第一阶段：确定构建的命名标准和建模标准。
1、由于不同的省份都有自己的算量标准，不同公司都有自己的特点，所以首先要确定的是成本算量参照的清单计价规范或者定额。

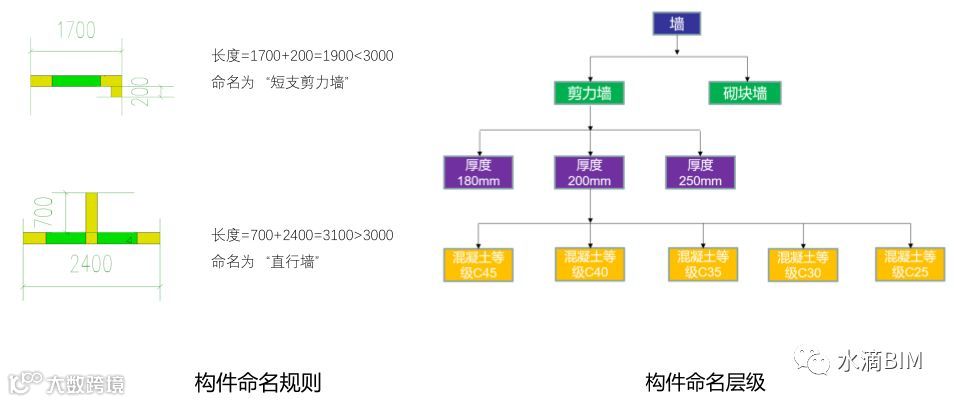

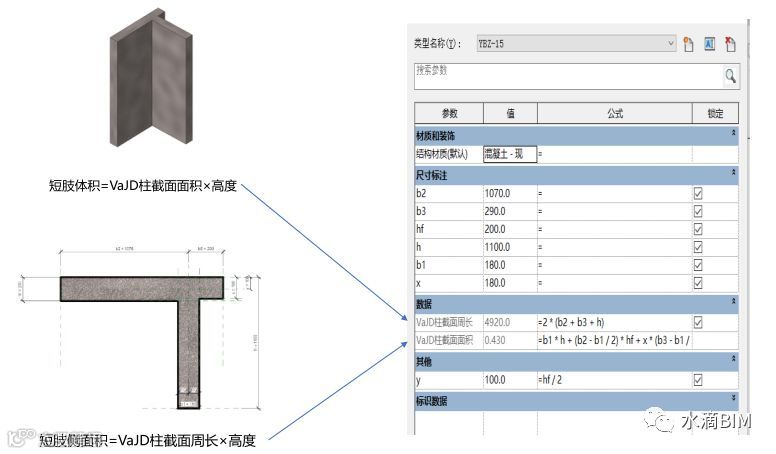

2、根据清单计价规则确定构件的命名规则和层级。通过不同的命名让程序去自动分类构件，查找构件属性。

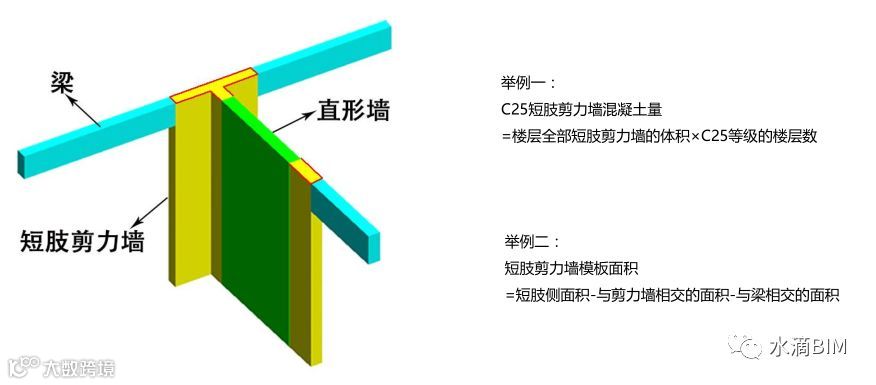

3、根据清单计算规则确定工程量的绝对值及计算方式。通过计算规则确实程序基础的运算规则。
。
第二阶段：确定建模标准和建模顺序，利用前面的构件进行建模。
首先确定软件自身的扣减关系和计算规则。因为不同的建模方式可能导致工程量统计的方式不同。
举例：同样的墙，连接方式不同，墙面积统计的结果就不同。

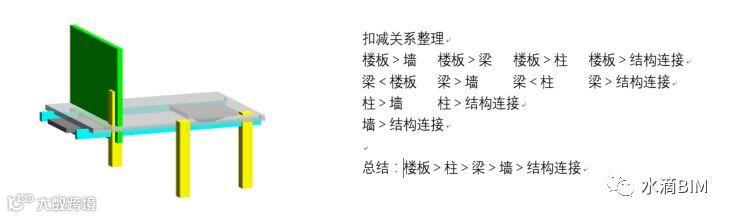

确定扣减规则：
注：“>”表示为扣减关系的优先级，举例：柱>墙 表示为当墙柱在模型中重叠时，所采用的扣减关系为柱切墙
（1）确定软件计算数值准确：

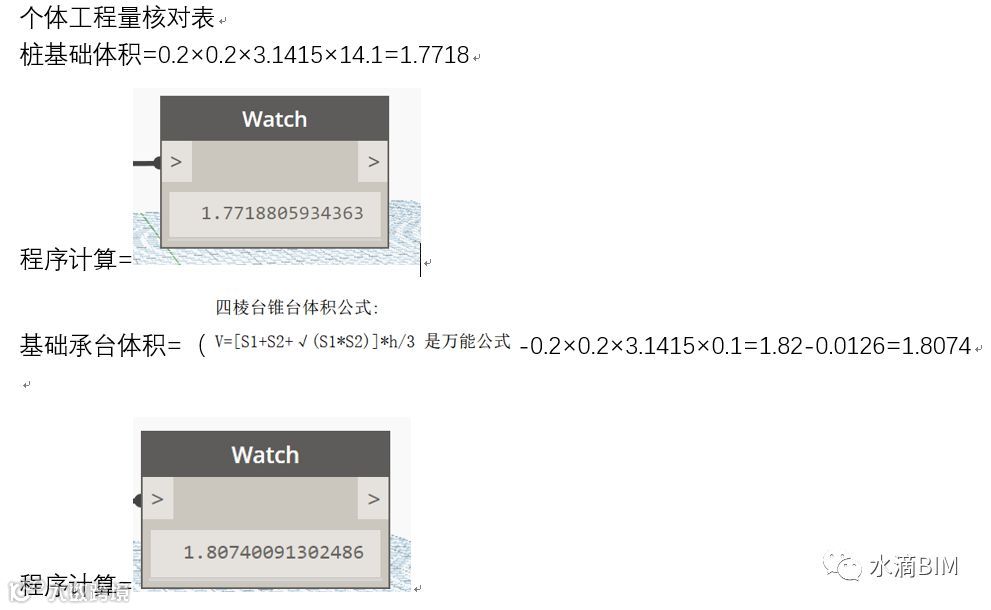

为了证明软件计算数值的准确性，进行了大量的数据实验，将各类形状和各种扣减关系的模型分别进行手算来与软件计算值做对比，结论是软件计算值准确可靠。

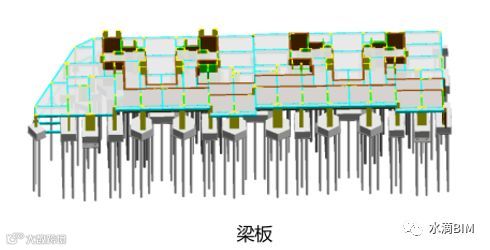

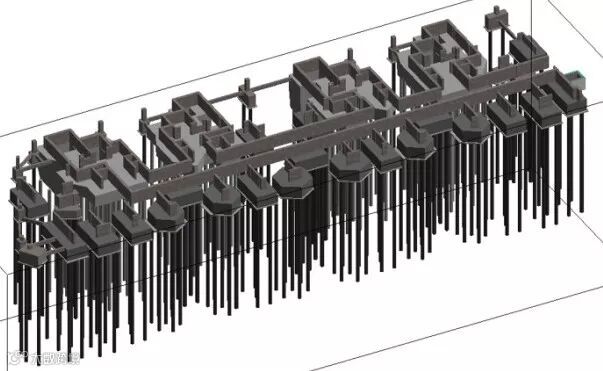

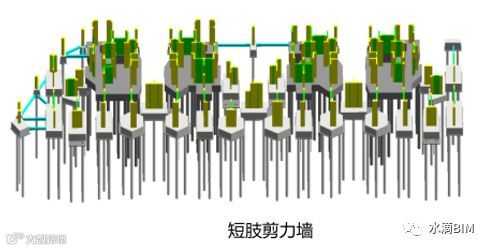

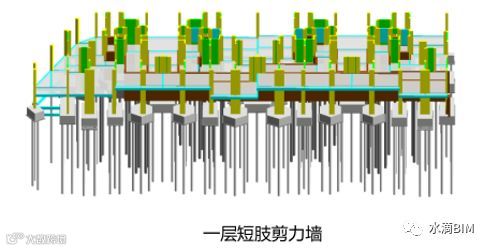

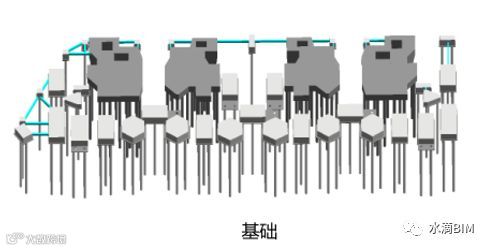

（2）根据清单计算规则和施工工艺确定建模顺序。
确定好计算规则之后，就要对该规则有一个清晰的建模框架，来保证构件的准确性和易识别性，方便模型信息的提取和建立。
第三阶段：算量程序的开发流程。
1、BIM构件属性识别、数据提取、计算。

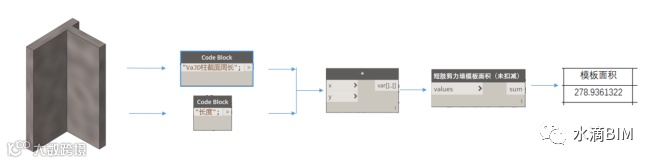

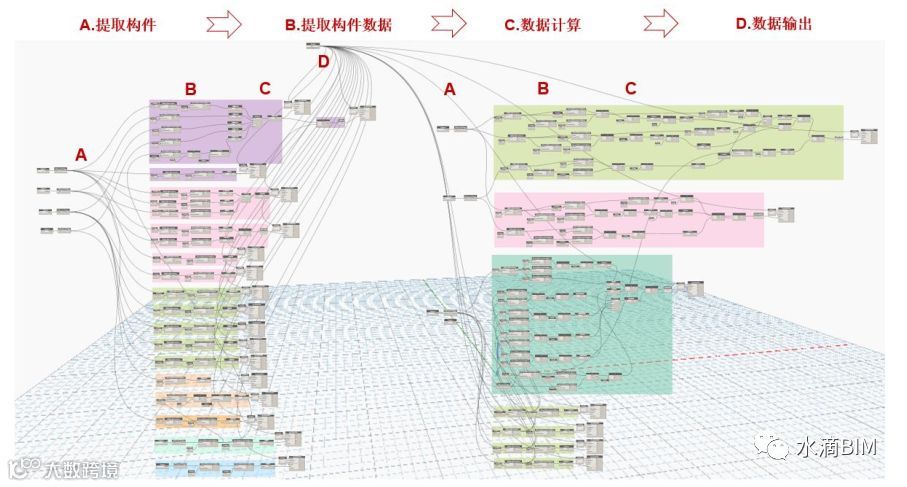

利用可视化编程软件Dynamo，提取模型信息并计算

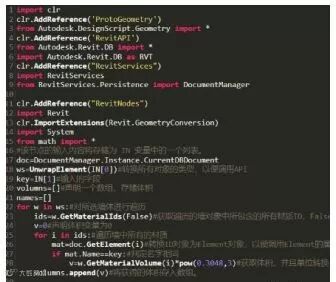

2、特殊节点的开发。根据节点要求，应用Python脚本语言编写，在转换成Dynamo节点。
3、根据算量流程和清单计价规范连接节点完成算量程序。

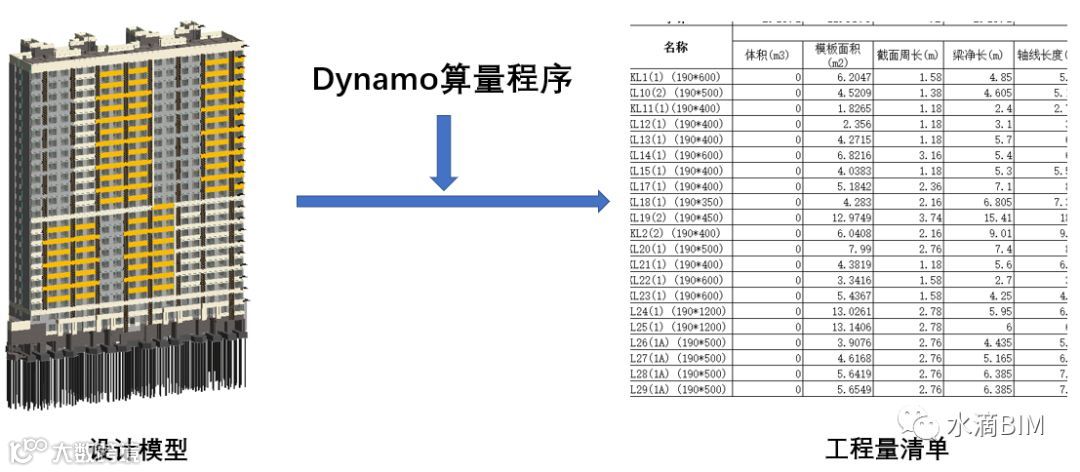

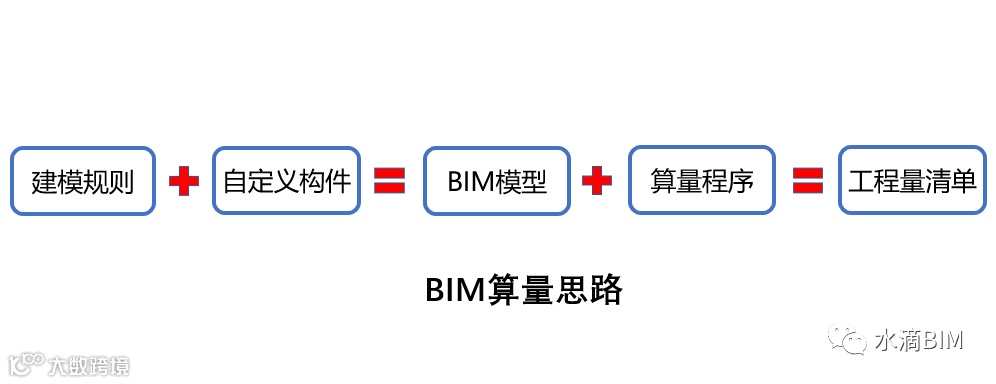

设计模型+算量程序=工程量清单

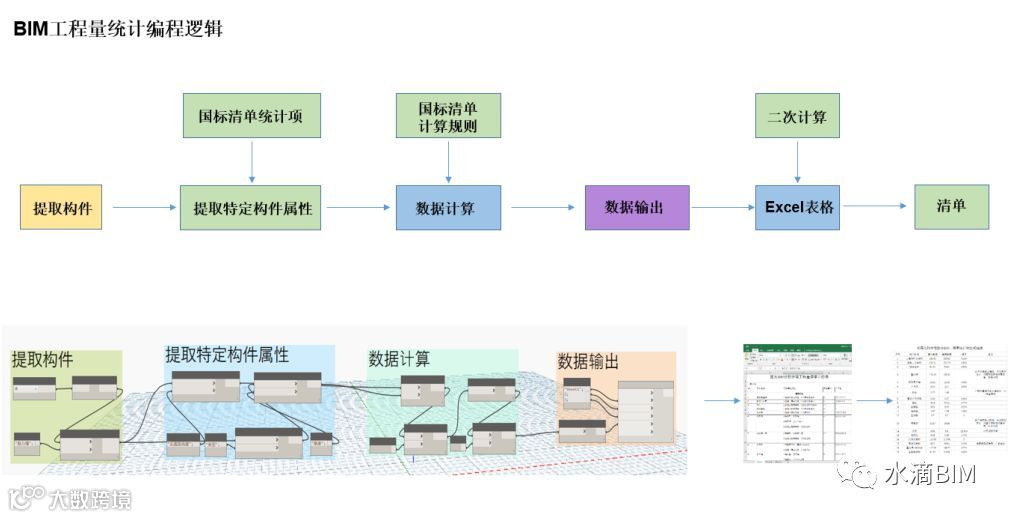

1、算量逻辑整理

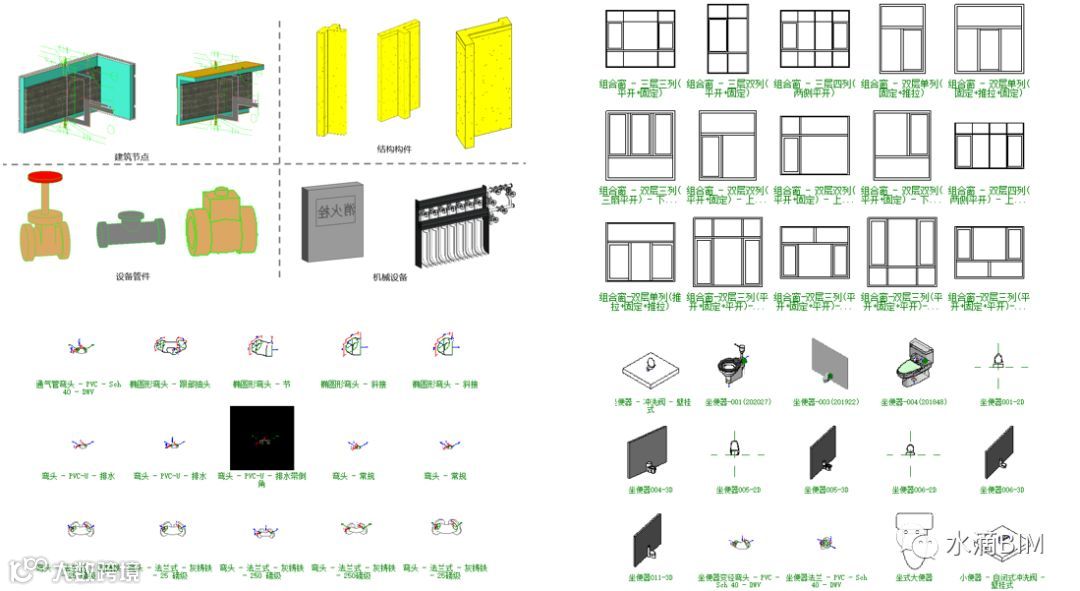

2、BIM算量构件库，建筑、结构、设备约1000个。
