机电安装的材料统计主要分为水、电、风三大类。水类主要包括管材、管件、阀门附件、机械设备，风类主要包括板材、风管附件、风口末端、机械设备，电 类主要包括桥架、桥架配件、线管等。
管材需根据图纸的设计说明选取，选择相应的规格、材质、连接方式、技术 标准。管材统计的信息包括材质、尺寸、标准、长度、工程部位，管材如 UPVC 管、焊接钢管，规格如 D160、D377×9、DN150。
1、技术难点：
（1）需要根据管道材质、手动创建管段，并且手动修改管段尺寸。
（2）模型创建时以公称直径绘制模型，但某些管道是·以外径或外径加壁厚 统计材料。
（3）习惯在精细、线框的模式绘制模型，创建了太多管道类型容易用错管道 材质，而且建模时不易发觉。如空调水管用焊接钢管，而消防用镀锌钢管。
2、解决方案：

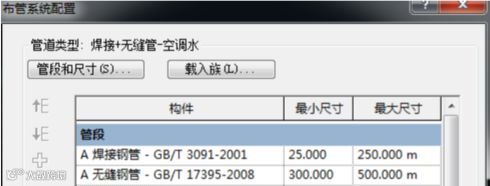

（1）以管道材质命名管道类型，并在布管系统配置中将管段也调整为相应材 质的管段。如空调水管(冷却水、冷冻水)，当 DN≤250 时采用无缝钢管，当 DN ≥300 时采用焊接钢管，管道类型设置如图所示
图 布管系统管段设置

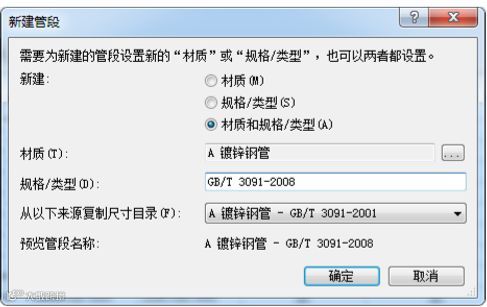

（2）管段类型在已有的管段尺寸基础上新建，新建时设置管段的材质、参考 标准。材质命名为 A 管道材质(如：A 镀锌钢管)，参考标准即管道尺寸参考什么国家标准。材质命名前导 A 为了便于多种新建材质管理，注释参考标准为了明确管道尺寸、单位重量等信息，添加材质和标准便于材料统计。在创建明细表时将“材质、 规格类型”字段添加到明细表中。

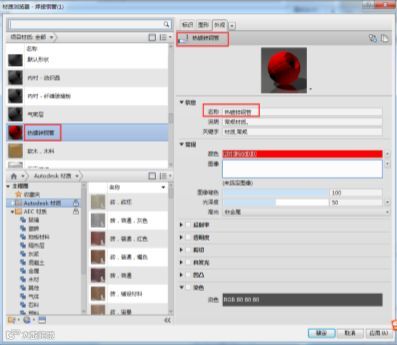

在材质浏览器中设置该材质的颜色，给材质的“外观”上色，管道在真实模式下将显示相应的颜色。不同材质的管道设置不同的颜色，就可以方便的检验建 模过程中管材是否正确。

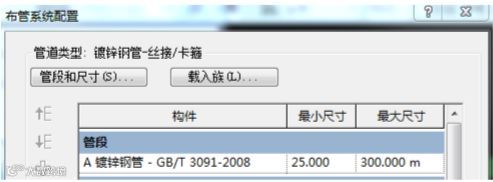

如喷淋系统、消火栓系统、水炮系统用热镀锌钢管，将管道类型命名为热镀 锌钢管-消防，布管系统添加管段。

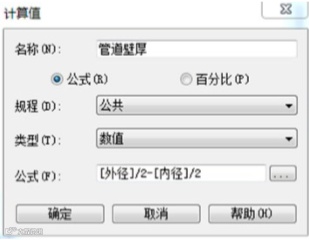

（3）由于软件没有提供壁厚的字段，若要在明细表中体现壁厚，则需在明细表中添加一个计算值“壁厚”，然后用公式计算出壁厚，公式中引用的字段为构 件本身自带的字段，需用在字段上添加[]才能正常调用。
如果在出图管道标注时，需要标注管道壁厚，则需要添加壁厚的“共享参数”到管道中。共享参数即可出现在标注中，也可以出现在明细表中，在绘制管道时 添加壁厚参数，就可以统计出管道壁厚。
3、注意事项：
（1）管道类型命名主要以管道材质命名，管道类型和系统类型无法一一对应， 需要设计者在创建过程中细心选择正确的管道系统和管道类型。
（2）管道壁厚若通过共享参数添加信息来统计，则需要为每一段设置壁厚参数，绘制时会比较麻烦。若以添加计算值计算壁厚，建模和修改都会比较简便。
（3）在创建管段时需新建材质，而在真实模式下的颜色需要大家商定，不同 材质用不同颜色。或者通过其他方法来区分不同材质的管道。
感谢圈友民（微信号：wrtwxm）提供相关资料
