01
斗拱小知识
斗拱，中国传统大木建筑结构中一个特有的部件，挑起檐桁，在桁枋柱梁间传承着荷载，装点着繁荣。斗拱的出现与存在已有近两千年的历史。
由于大木建筑太壮观雄伟，油彩雕刻太精美。往往很容易忽视她的存在。斗拱，作为我们民族特有的创造，我们需要对她更多的注解。
图1：故宫太和殿（图片来源：网络）

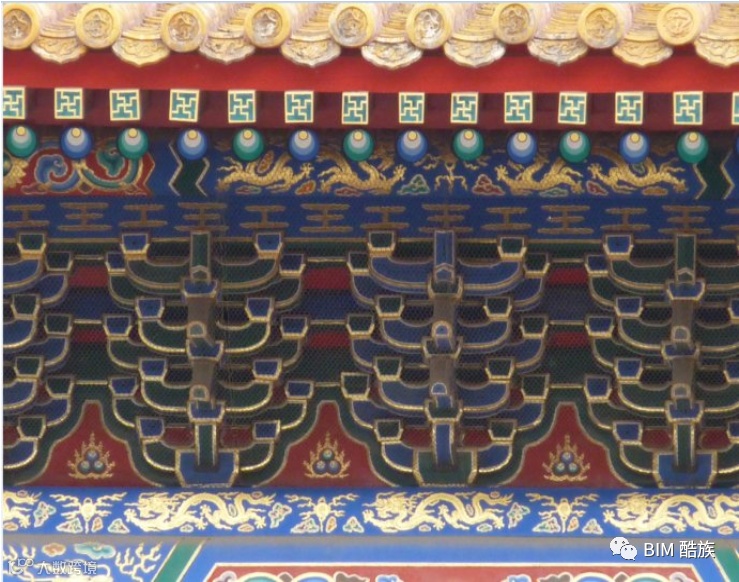

图2：清式平身科斗拱（图片来源：网络）
本专题开篇《专题：用Revit创建古建筑（1）—前言》中简单提到斗拱的种类。

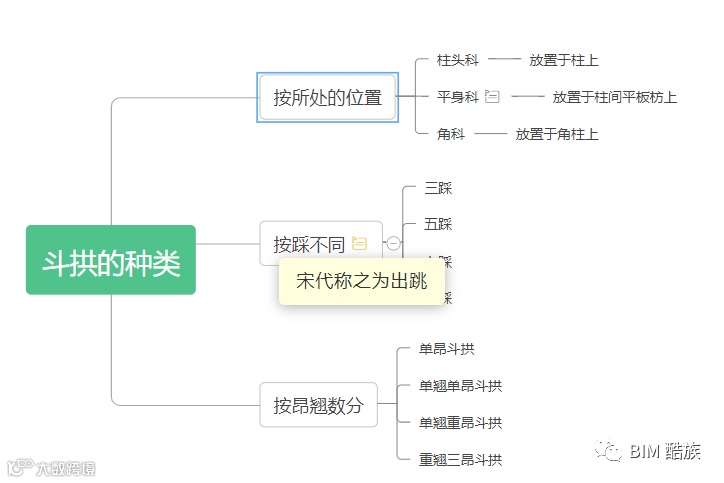

图3：斗拱的分类
关于“踩”（宋代称为跳）。斗拱以大斗中心算，挑出三个斗口的距离叫-拽架；斗拱向内外各出一个拽架叫三踩，向内外各出两个拽架叫五踩，各出三个拽架叫七踩。重昂，每向内外各出一个拽架就要向上加一层，就要加一个斗拱的纵向件翘或昂。我们这攒斗拱有头昂、二昂两个昂，称为重昂。
因此下图所示的这攒（宋代：称之为朵）斗拱为：七踩重昂平身科斗拱

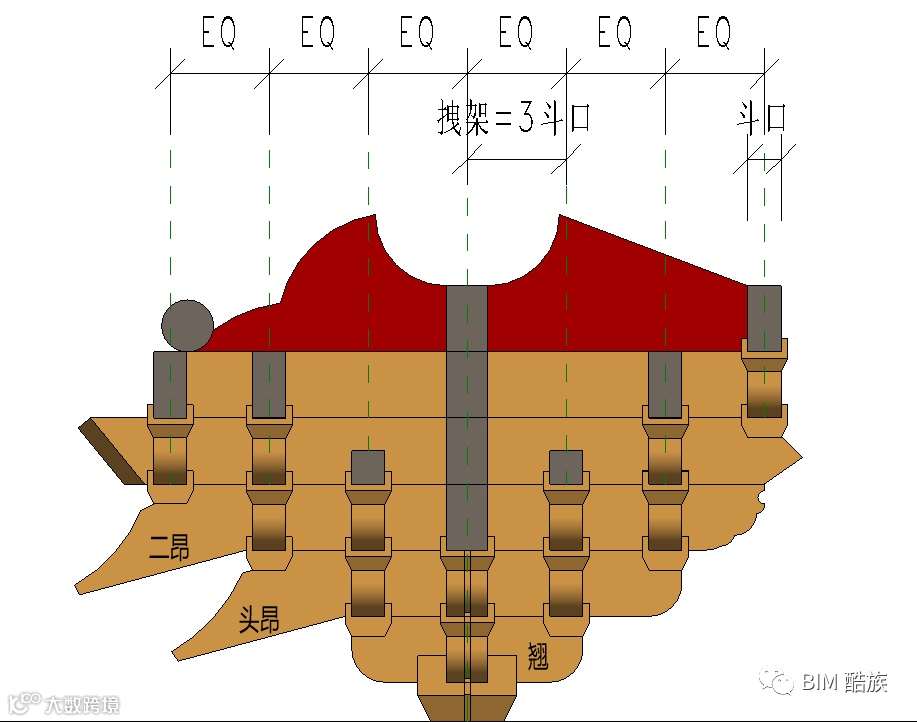

图4：清式七踩重昂平身科斗拱山面视图

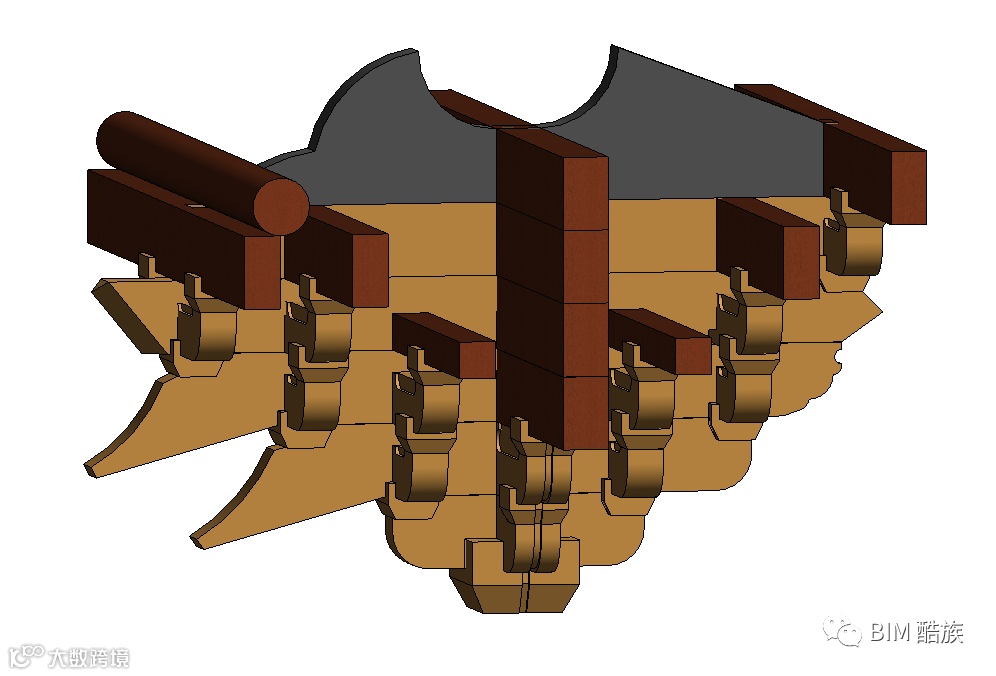

图5：配合枋桁的七踩重昂平身科斗拱三维视图
02
七踩重昂平身科斗拱第一层—坐斗
座斗简介
斗拱第一层为坐斗，其坐在柱中，通过斗拴销与檐柱连接。在《清代营造则例》中可以查阅其规格。

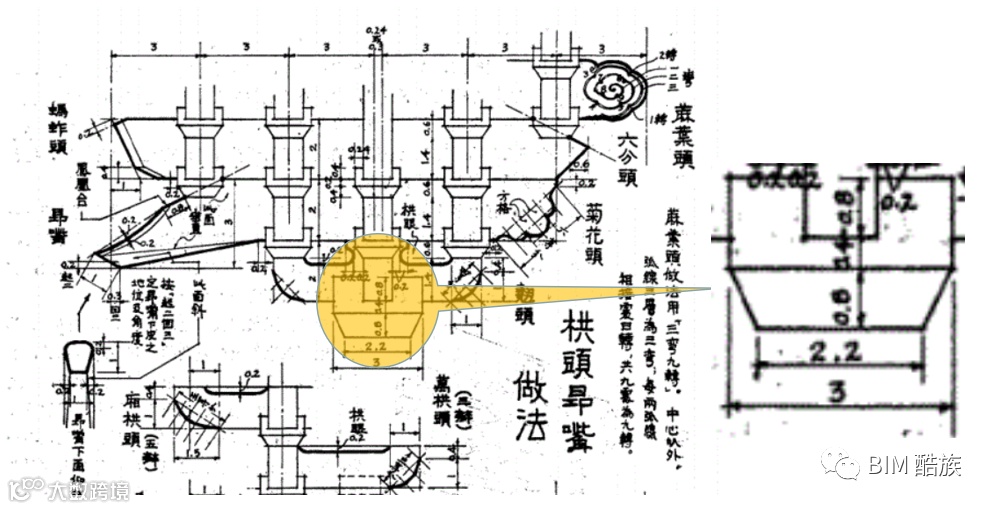

图6：《清代营造则例》中斗拱做法
根据所示图例，采用Revit创建座斗族如下图所示。清式样座斗是由耳、平、腰、包耳、斗栓孔以及拱挡板槽及部分组成。

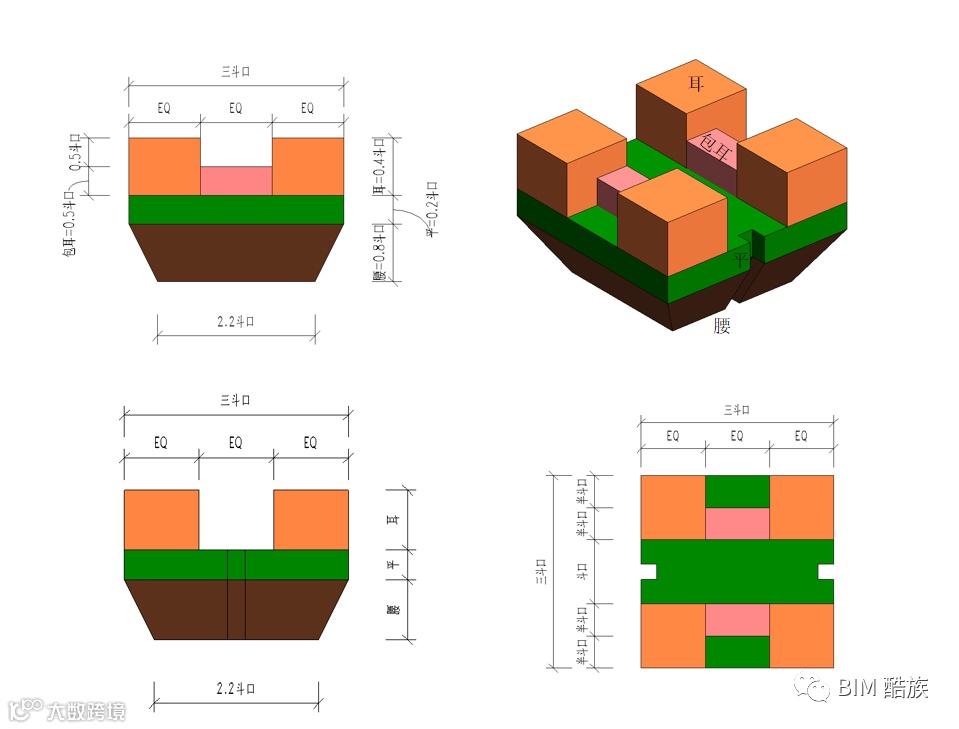

图7：Revit创建的座斗族文件各平、立面及三维视图
宋《营造法式》：造斗之制有四：一曰栌斗。二曰交互斗。三曰齐心斗。四曰散斗。清式的坐斗就是由宋时栌斗演化。宋时栌斗其长与广皆为三十六分。高二十分。上八分为耳，中四分为平，下八分为欹。开口广十分，深八分。主要用于柱头。除此之外，还有一个比较显著的变化就是，清式坐斗的腰，在宋代则为欹。

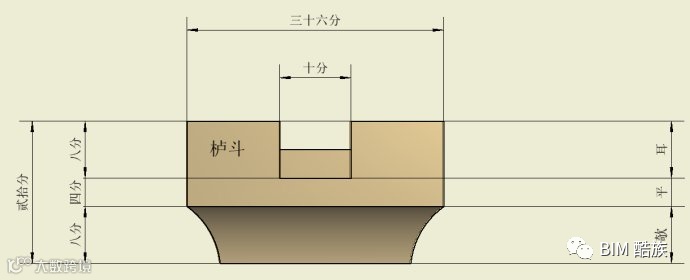

图8：栌斗式样及规格（图片来自网络）
从规格及造型来看，清代的座斗较宋代栌斗更灵巧且加工制作方便。
座斗族制作过程
鉴于古建筑构件均采用斗口制的特点，为确保族的参变能力及可复用性。本族采用公制常规模型族样板进行制作，且相关构件尺寸均与斗口进行关联。
采用融合、拉伸命令分别创建腰、平、耳及包耳形体，轮廓与参照平面均对其锁定。

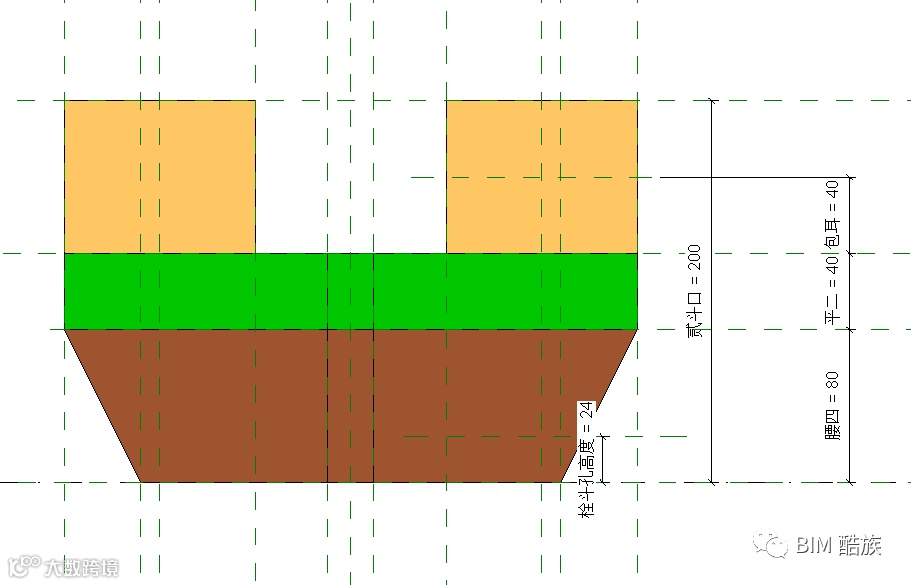

图8：坐斗族立面（山面）视图

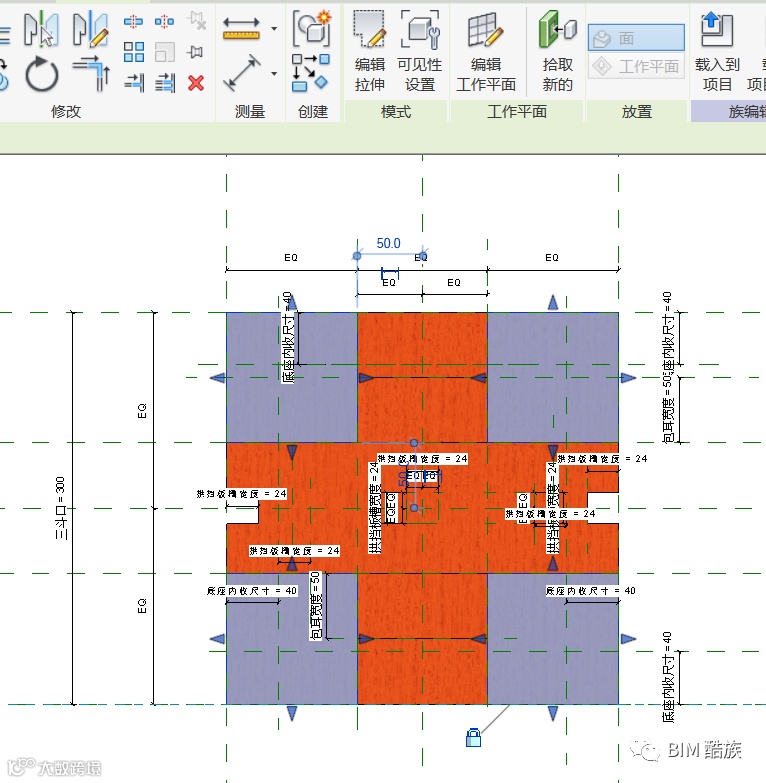

图9：坐斗族平面视图
拱挡板槽并没有采用空心剪切方式，而是在创建拉伸和融合时将轮廓草图一次性创建完成。
图10：腰融合底部草图轮廓与参照平面对齐锁定
开斗拴孔采用拉伸空心剪切。

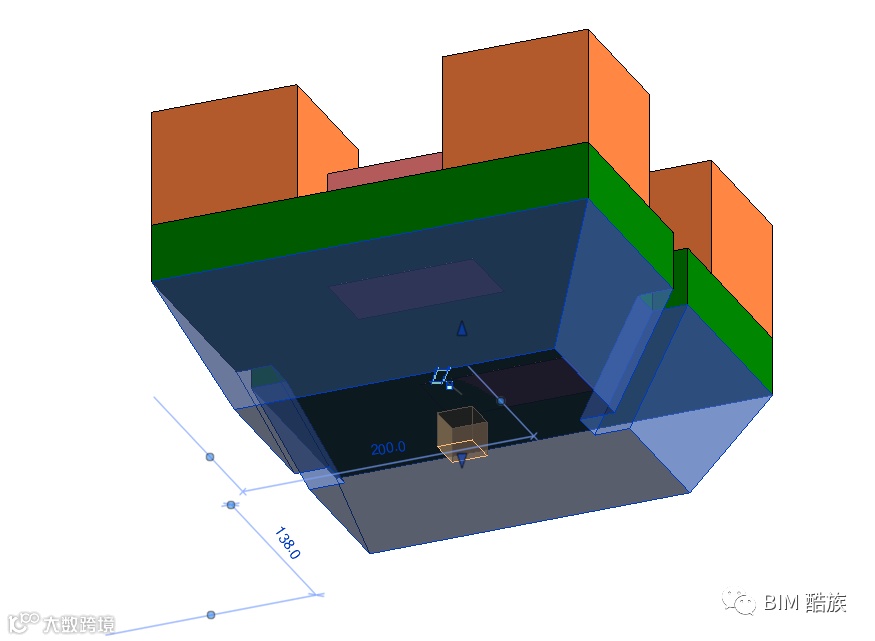

图11：采用空心剪切开斗拴孔

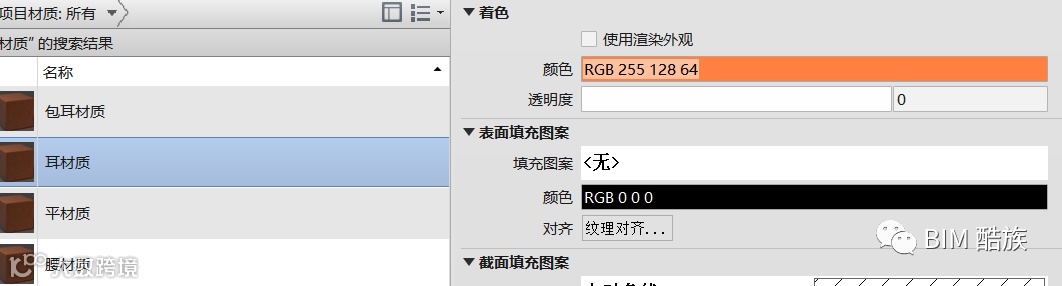

为可视化展示的需要，斗拱各组成部分采用了不同的材质图形表达。而在真实模式下则会显示统一的构件材质。

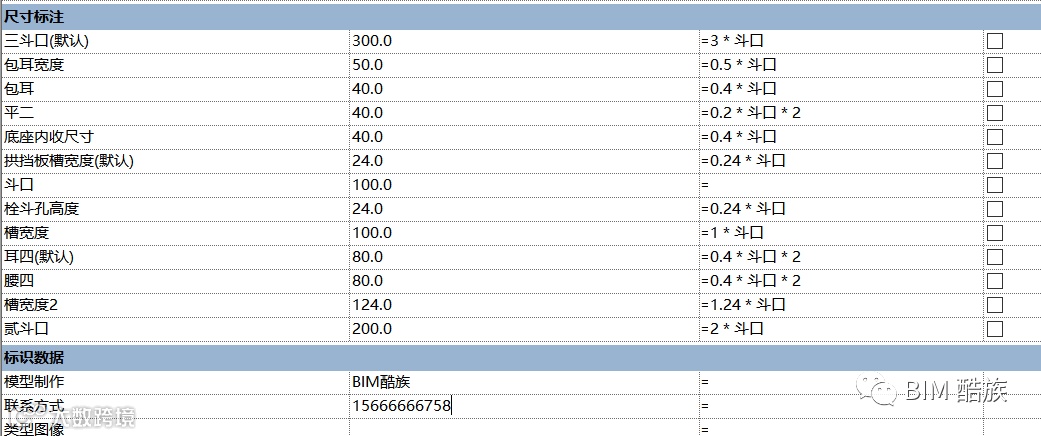

族参数一览。通过本参数表可以看出，所有的标准尺寸均与“斗口”关联。因此，该族适用于所有规格的平身科斗拱。
点击此处可直接下载本族。
03
下期预告—七踩重昂平身科斗拱第二层
本层是由两个拱件和四个斗件组装而成。

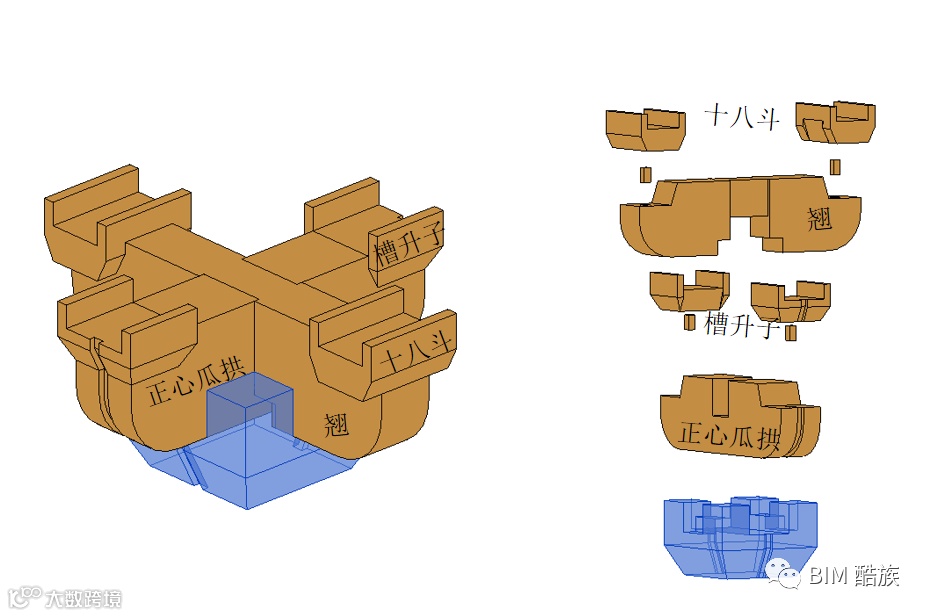

图：七踩重昂平身科斗拱第二层分解与对比
其造型及组装如下图所示。斗件由斗拴进行连接。拱件则直接落在座斗内，在古建筑中搭接规律是山面压檐面，因此从本层就可以看出山面拱件（翘）压檐面拱件（正心瓜拱）。
在正心瓜拱两边，用斗栓固定连接着两个槽升子。翘的两头则用斗栓固定连接着十八斗。
图：七踩重昂平身科斗拱第二层图解
