七踩重昂角科斗拱第三层
本节有误，拱件多出拽架长度！第三层斗拱件的组装装配顺序有严格的要求，依据檐面扣山面的原则。
1、搭交闹昂带单才瓜拱（檐面）
首先要装配这个檐面拱件，其一边是昂嘴的形状，一边是单才瓜拱。上开开斜头昂装配斜槽。

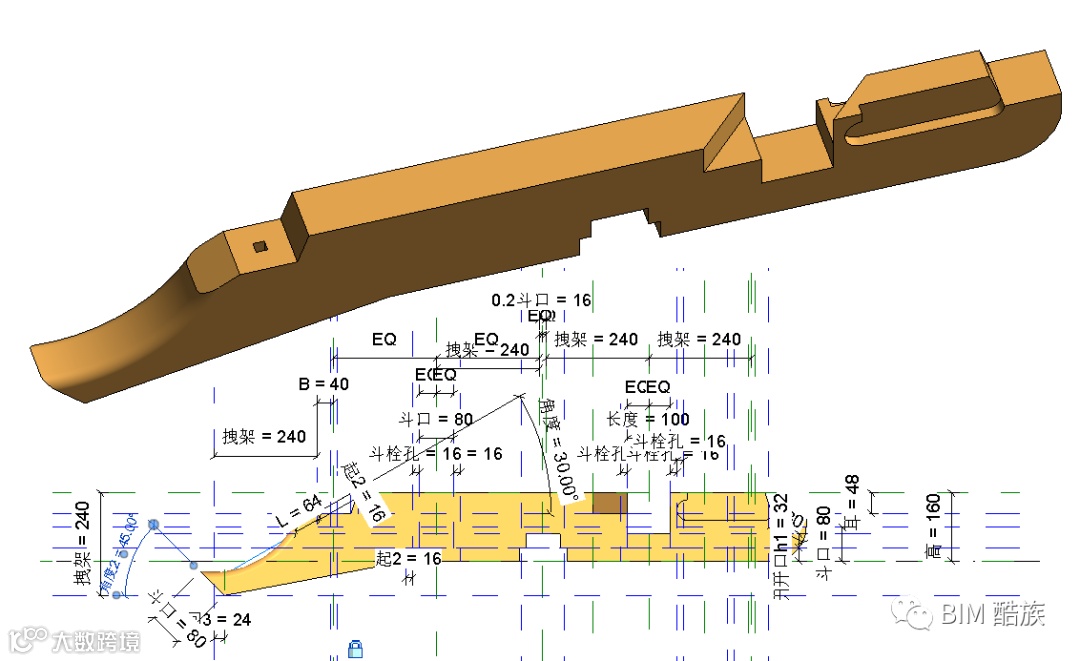

图1：搭交闹昂单才瓜拱（檐面）
2、搭交闹昂带单才瓜拱（山面）
其与檐面的同名件相比，只是昂的前部搭交部位开口一上一下，其他部位的形状与尺寸相同，上面前部的斜槽方向相反。搭交闹昂的前开口式搭交卯合之用，不同于平身科昂的前开口。

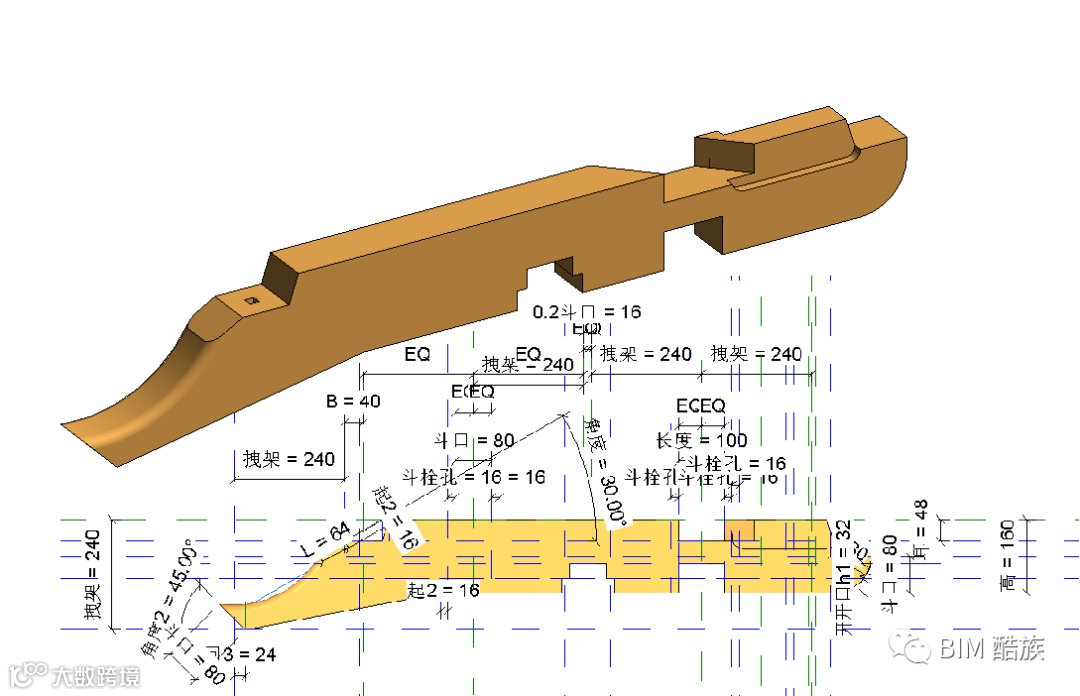

图2：搭交闹昂单才瓜拱（山面）

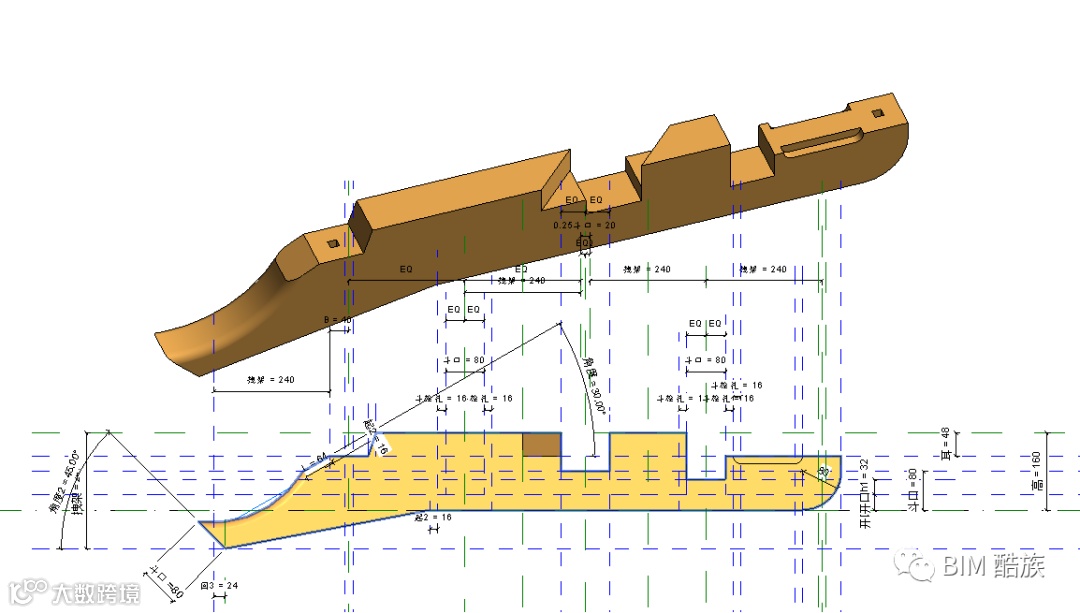

3、昂带正心万拱
这个件一半是昂，一半是正心万拱。昂的部分与搭交闹昂的那一半昂有所不同，而是与平身科斗拱中相同位置的昂形状与尺寸相同。这个件在这层还有它的对应件——山面的昂带正心万拱。 两同名件的区别是正心万拱部分的开槽，檐面件为上开槽。
图3：昂带正心万拱（檐面）
山面件为下开槽。还有就是上面的斜槽一正一反相对。
图4：昂带正心万拱（山面）
4、斜头昂
斜头昂的前端为昂嘴，后端为菊花头。斜头昂的底面开槽位X型，与之相配的三层檐面、山面的拱件搭交。斜头昂安装到位后压住、扣住这层山面、檐面的四个拱件。

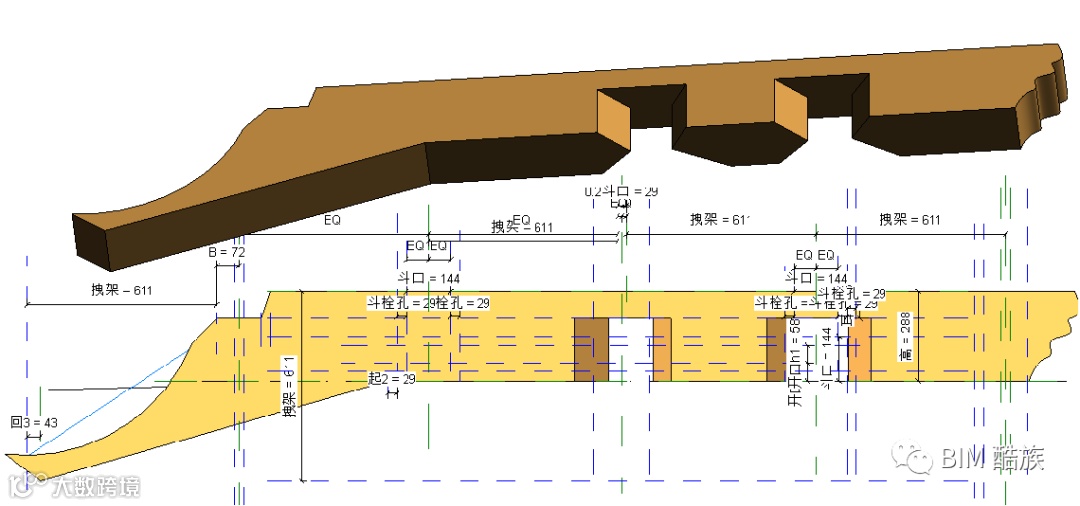

图5：斜头昂
4、斜头昂十八斗
本层的斗件按如下方案布置：
山面、檐面的昂带正心万拱和拱挡板接触的一端安装槽升子；
山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱昂头一端装十八斗；
搭交闹昂带单才瓜拱两端要安装的三才升；
斜头昂十八斗安装到斜头昂上。
如此，角科第三层便组装完成。
02
七踩重昂角科斗拱第三层小结
本层着实难度有些增加，各件错综交互，要求装配配合紧密，对尺寸及开槽、开口的要求都非常严格。因此，在创建构件族时要求相互照应，并组装测试。由于构件前期均创建了可参数化的族，因此本层构件族创建相对方便。

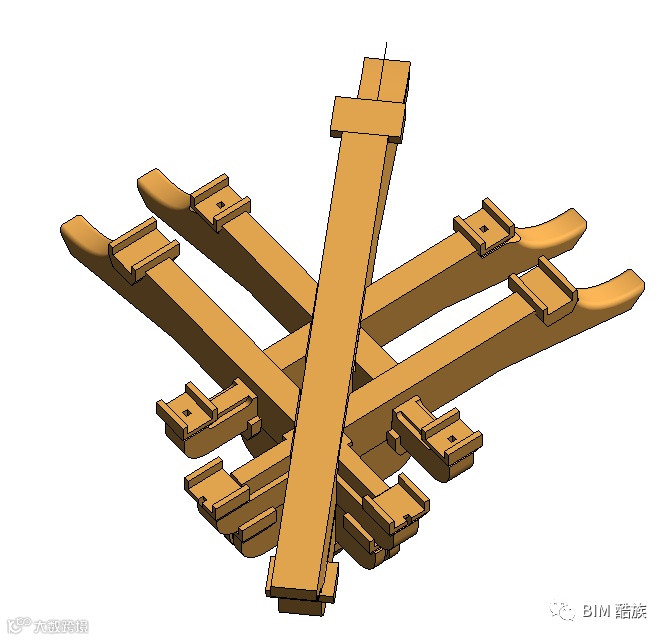

图5：角科第三层装配

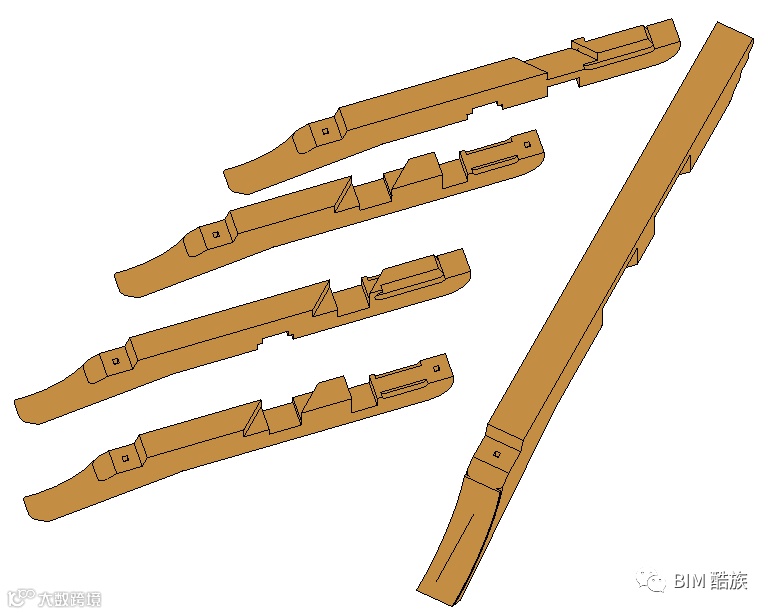

我们将本层的5个拱件分别摆放，以便读者更直观的了解他们之间的区别和联系。

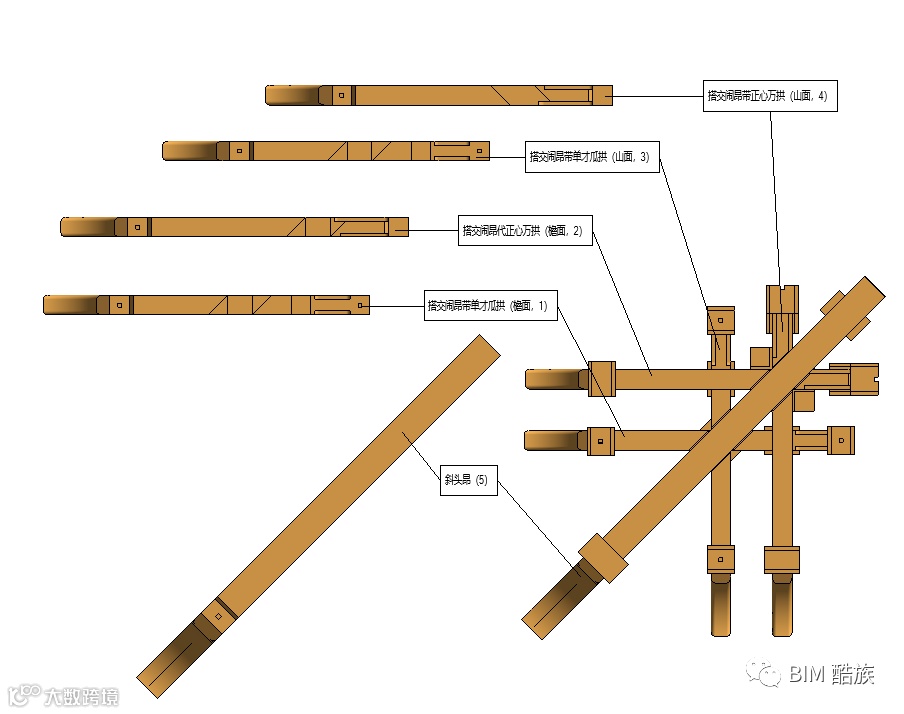

图6：第三层拱件分部（数字为组装顺序）
图7：本层各拱件形状区别

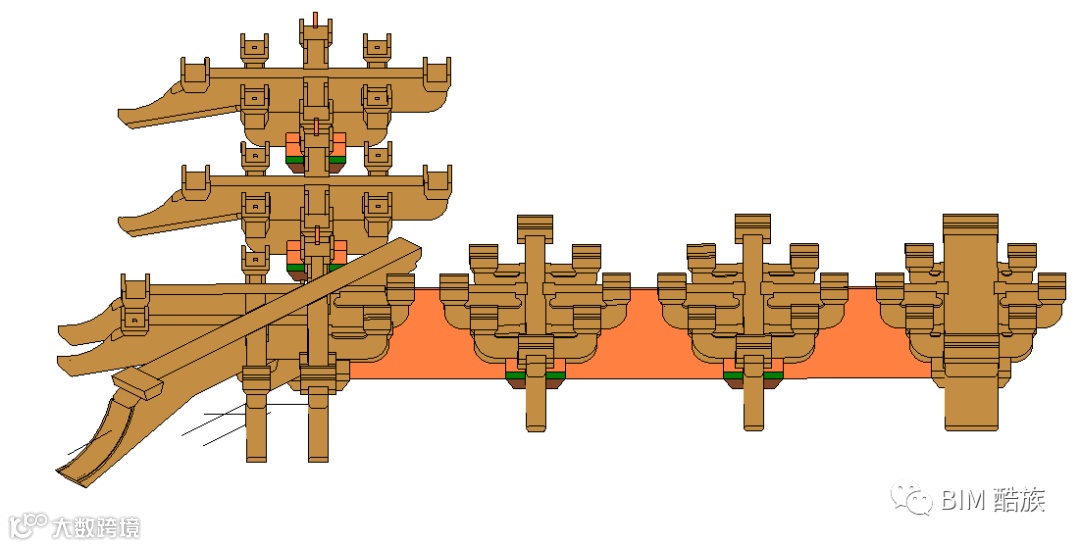

我们将本角科、平身科及柱头科载入项目。其平面布置（局部）如下图所示。

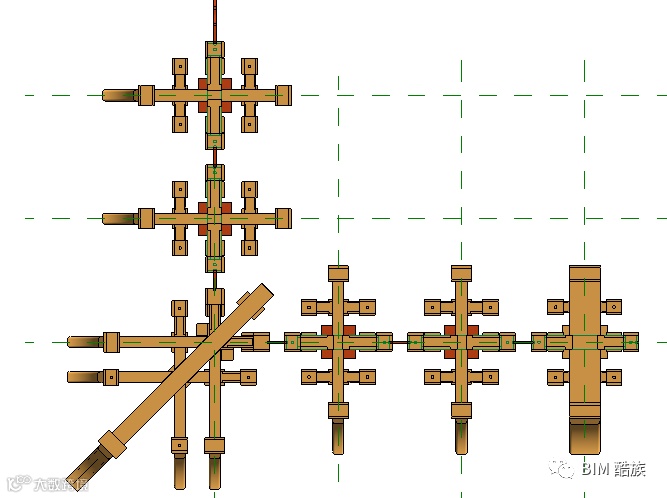

图8：角科、柱头科及平身科平面布置
图8：角科、柱头科及平身科组装三维视图
03
七踩重昂角科斗拱第四层
第四层同第三层有异曲同工之处，我们单独拿出一个章节进行剖析。
